施瓦茨P型三周期极小曲面多孔结构

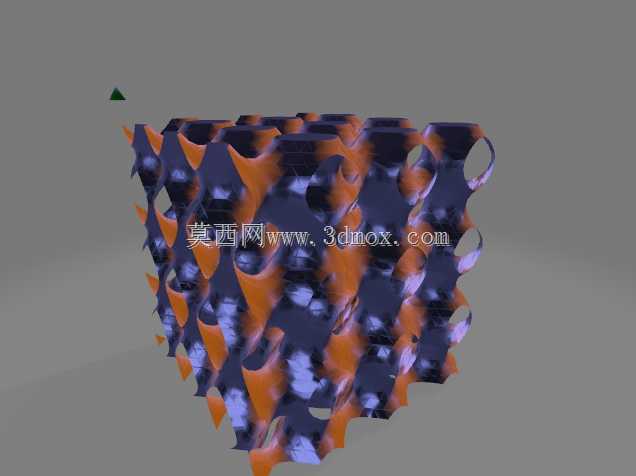

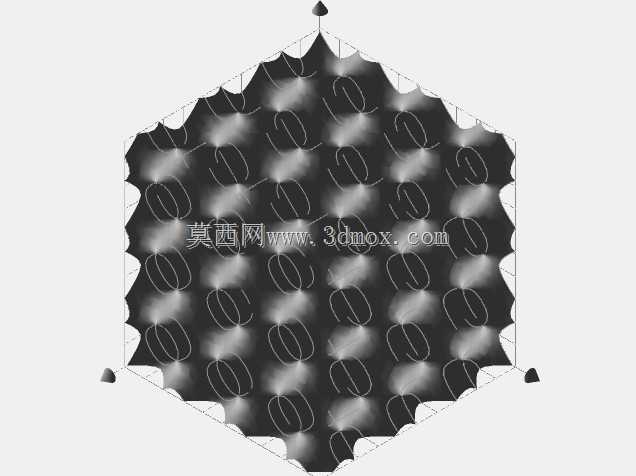

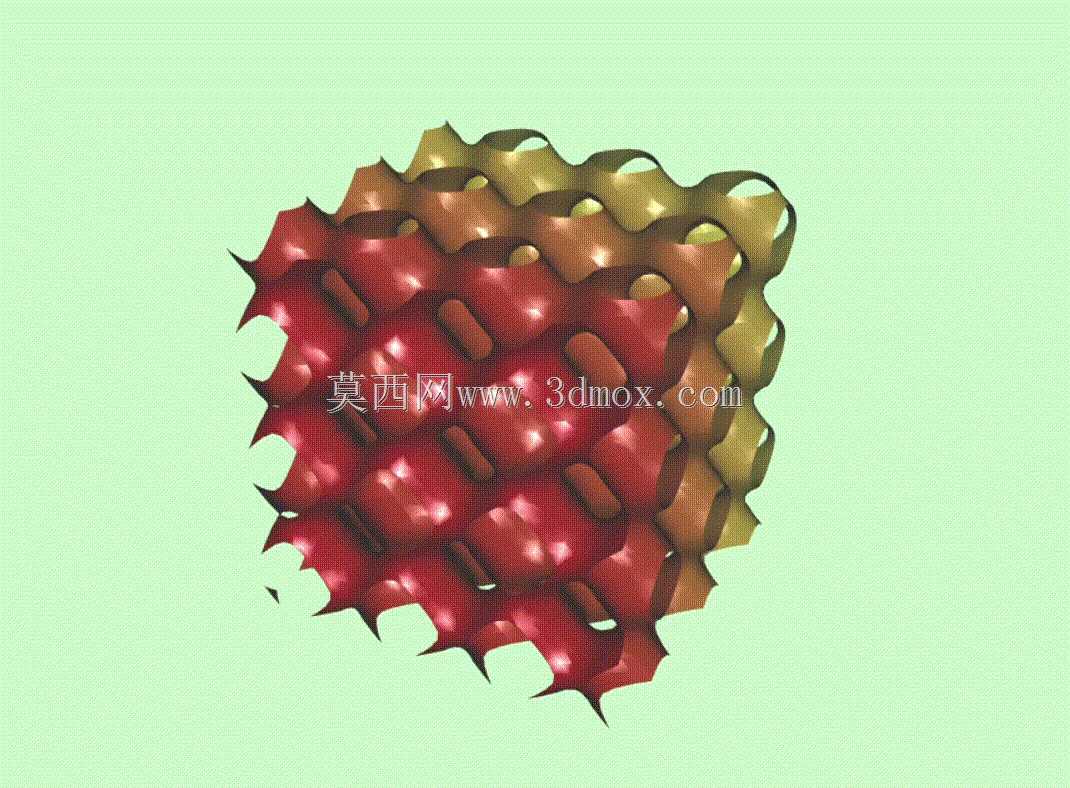

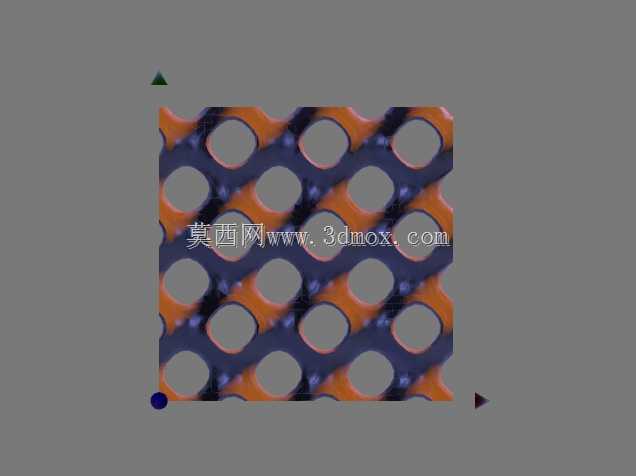

　　施瓦茨P曲面属于三周期极小曲面中较具代表性的一类结构，其几何形态在三维空间内沿X、Y、Z三个方向周期性延展，曲面本身处处满足平均曲率为零的数学特征。与普通规则孔板、蜂窝夹层或简单圆柱阵列不同，该类结构没有独立的杆件节点，也不存在明显的应力集中尖角，整个承载壁面以连续光滑的方式过渡，孔隙之间相互连通，能够在较低材料占比下形成稳定的空间骨架。

　　从工程使用角度看，这类曲面并不是为了还原某一个单一外观零件，而是提供一种可重复、可裁剪、可参数化的内部构型思路。在轻量化设计中，它可以作为金属增材制造构件的内部填充点阵，用于航空航天支架、医疗植入物、机器人关节连接件以及承受多向载荷的安装座。传统挖空方式往往只去除大块材料，剩余壁厚在受压、受弯时容易发生局部屈曲；P曲面则把材料分布到连续的空间曲面上，使载荷能够沿多个方向传递，避免直杆点阵在节点处断裂的问题。

　　在热管理领域，该结构的贯通孔道和大比表面积具有明显应用价值。冷却液或气体可以穿过周期性通道，在曲折但连续的流道中与壁面充分接触，适合用于紧凑式换热器、电子设备散热冷板、电池包热管理芯体以及发动机周边热交换部件。设计时需要结合流量、压降和换热效率确定单胞尺寸：单胞过小，流道阻力增大，对泵压和清洁度要求提高；单胞过大，则比表面积下降，换热和支撑效果减弱。实际建模中通常不会无限周期铺放，而是按照设备安装边界截取矩形块、圆柱段或随零件外形进行布尔裁剪。

　　该曲面的创建依赖隐式方程在三维坐标系中的等值面提取。工程软件中可先建立空间网格，再根据余弦函数组合得到零等值面，随后通过网格重构生成可用于后续处理的实体或壳体。若面向增材制造，需要重点检查壁厚、最小孔道、自支撑角度和粉末排出问题。P曲面的许多区域具有自然过渡弧度，但在某些倾斜角度下仍可能需要添加支撑，或者通过调整相位、旋转单胞方向来改善可制造性。对于树脂、尼龙等工艺，还要关注悬空面的成型精度；对于金属激光熔融，则需控制热变形和残余应力。

　　从结构受力角度分析，P曲面的优势在于各向同性相对较好。它不像六边形蜂窝主要在某一方向上表现突出，也不像正交筋板只在预设方向提供刚度。三个方向的周期性通道使构件在压缩、剪切和弯曲组合载荷下都能保持较连续的传力路径。用于缓冲吸能时，曲面壁可以在压溃过程中逐步折叠变形，吸收能量的过程比薄壁直管更平缓；用于骨科植入物时，连通孔隙有利于骨组织长入和体液流通，同时弹性模量可通过孔隙率调节，减少刚性不匹配带来的应力遮挡。

　　外形尺寸与安装边界方面，该类结构通常以单胞边长作为基本参数。设计者需要先确定外部包络空间，再决定单胞数量和边界裁切方式。若嵌入方形设备腔体内，可保持规则周期排列，使外边缘与安装壁面形成足够连接面积；若用于圆形管路或回转体内部，则需要在圆柱边界处处理截断孔格，避免边缘出现薄片、碎面或非流形边。与外壳连接时，不宜直接让薄曲面悬空对接，通常在外侧增加实体蒙皮、过渡环或加厚边界层，以提高密封、焊接和装配可靠性。

　　在产品功能特性上，P曲面兼顾轻量化、通透性和结构连续性。它可以根据目标性能调整体积分数：追求高刚度时减小孔隙、增加壁厚；追求减重和流通时增大孔道、降低材料占比。需要注意的是，孔隙率并不是唯一指标，曲面相位、单胞方向、边界约束和载荷方向都会影响最终表现。对于承受疲劳载荷的零部件，应在裁切边界、接口圆角和后处理余量上进行强化，因为周期性内部结构虽然传力平顺，但边缘截断处往往是最容易产生裂纹的位置。

　　建模流程上，先依据数学关系生成基础单胞，再通过阵列或隐式场扩展得到所需块体，随后与外部零件进行相交、合并或抽壳处理。若用于仿真，应在网格划分时保留曲面过渡特征，避免过度简化把连续壁面变成离散杆件。流体分析需关注入口出口的压力损失和流速分布，结构分析则应考察屈服、屈曲和疲劳安全系数。对于需要数控加工或铸造的场景，这类复杂曲面通常不适合传统切削直接成型，更适合与增材制造、精密铸造或模具镶件结合使用。

　　总体来看，施瓦茨P曲面的价值不在于单一零件外形，而在于它提供了一种可跨行业复用的多孔结构语言。它把数学曲面、材料分布、流体通道和机械承载整合在同一几何体内，适合在受限空间内同时实现减重、散热、吸能、过滤或生物相容等功能。实际项目中应用时，应围绕安装包络、接口尺寸、工艺最小特征和工况载荷共同确定单胞尺度与壁厚，而不是单纯追求复杂造型。
