棘轮棘爪单向间歇传动机构

　　这套棘轮与棘爪配合的机构，是机械传动里非常典型的单向间歇运动方案，核心作用是把往复摆动或者单向步进的输入，转化为棘轮只能朝一个方向转动的输出，反向则被棘爪牢牢锁止，在各类需要防逆转、定角度进给、步进输送的设备里随处可见。日常工程场景中，这类结构大量出现在手动绞车的卷筒止退、皮带输送机的逆止器、机床进给机构的刻度盘定位、自行车飞轮的超越离合、起重葫芦的防坠制动、包装机械的间歇送料以及钟表发条的上条机构中。它解决的根本问题，是当负载存在反向力矩时，如何用最简单可靠的几何啮合，阻止轴系倒转，而不需要额外的制动器或复杂控制。

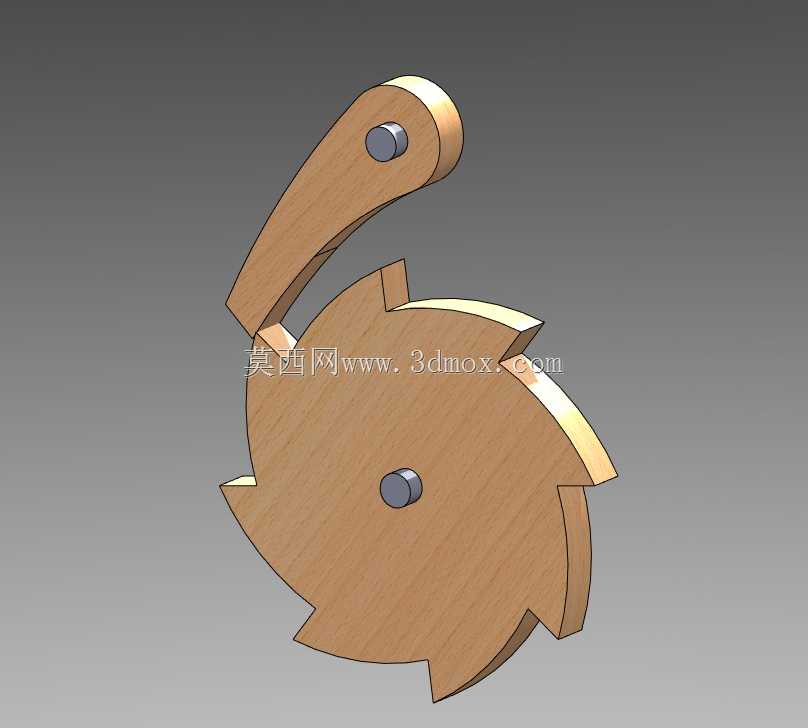

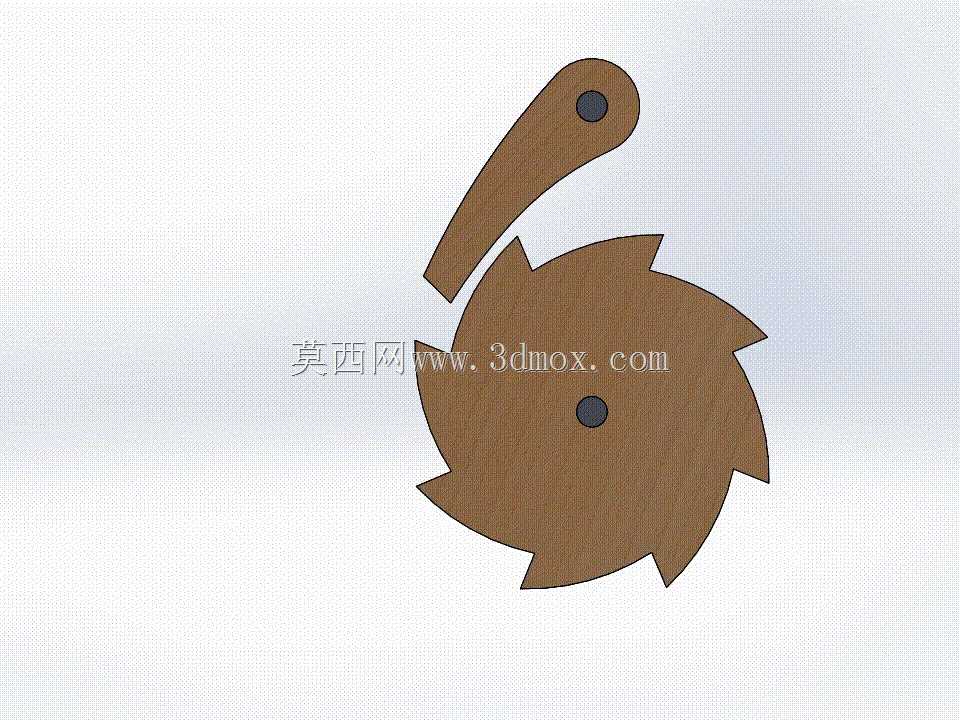

　　从结构上看，模型由带齿的棘轮和绕自身销轴摆动的棘爪两部分组成。棘轮外缘均匀分布着若干锯齿形齿，齿形并非对称：一个面是较陡的工作面，另一个面是较缓的滑入面。这种不对称齿形是整个机构工作的关键——当棘轮沿允许方向转动时，齿的缓面把棘爪轻轻顶起，棘爪在自重或弹簧力作用下逐齿滑过，发出连续的咔哒声；一旦棘轮试图反转，陡面立刻与棘爪端部正面抵死，力沿棘爪体传到销轴，形成刚性锁止，反向根本无法转动。棘爪本身做成绕上端铰点摆动的杠杆形状，端部贴合齿槽，背部通常预留弹簧或扭簧安装位，保证爪尖始终压向齿面，避免高速或振动工况下脱开。

　　设计这类机构时，首先要算的是齿形角与棘爪受力方向的关系。为了让棘爪在进入齿槽时能可靠滑入而不是被齿顶顶住，棘轮齿的工作面法线需要落在棘爪销轴与齿接触点连线附近，工程上一般让齿面倾角小于摩擦角对应的临界值，保证自锁。齿数选择直接决定步进精度：齿数越多，单次允许转过的最小角度越小，进给分辨率越高，但齿的强度随之下降，对加工和热处理要求也更高；齿数过少则冲击大、定位粗糙。模型中棘轮中心的孔是与传动轴配合的安装基准，通常采用平键或花键连接，棘爪上端的孔则装入销轴，销轴固定在机架或摆杆上，两者的中心距、孔位公差必须严格控制，否则会出现棘爪顶在齿尖上无法落槽、或者啮合过深卡死的问题。

　　安装边界方面，需要重点关注三个尺寸：棘轮的外径决定了整个机构所占的径向空间和力臂大小，外径越大，同样扭矩下齿面接触力越小，锁止越稳；棘爪销轴中心到棘轮中心的中心距，决定了棘爪摆动轨迹是否与齿形正确共轭；棘爪的摆角行程则要保证它能完全越过一个齿顶并落入下一个齿槽，行程不足会导致搭在齿顶上打滑。实际布置时还要在棘爪背面留出弹簧安装和维护空间，棘轮两侧留出挡圈或轴承位，轴向窜动必须限制，否则棘爪可能从齿面侧面滑脱。对于高速运转场合，还需要考虑棘爪跳起后的离心力和啮合冲击，常加配重或采用阻尼结构降低噪声与磨损。

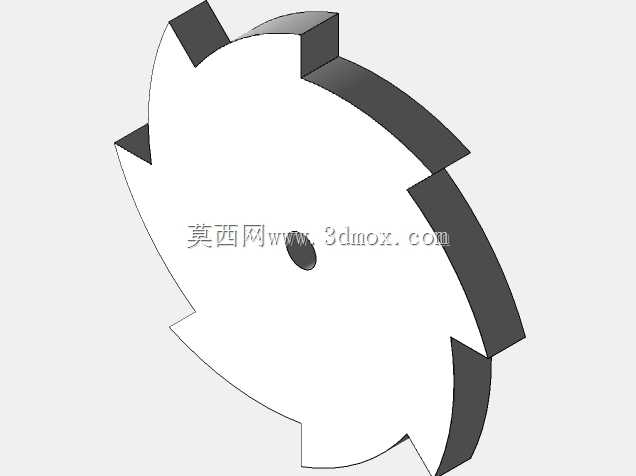

　　建模过程中，齿形的绘制是重点：先按齿数等分圆周，依据选定的齿距和齿高确定齿顶圆、齿根圆，再按工作齿面与滑入面的不同倾角逐齿勾勒轮廓，拉伸成盘体后开出中心孔和键槽。棘爪则按杠杆受力路径设计外形，端部做出与齿面贴合的小平面或圆弧，本体在保证刚度的前提下去掉多余材料，铰孔位置与棘轮中心严格装配约束。两者在装配环境里要做运动仿真，验证棘爪逐齿滑过的连续性、反向锁止时的干涉情况以及接触应力分布，反复调整齿形角和棘爪长度，直到正向顺畅、反向锁死。整个机构没有复杂的电控元件，完全依靠几何形状实现单向控制，这正是它在重载、恶劣环境下长期被广泛采用的原因。
