弯弧空心管状包覆防护构件

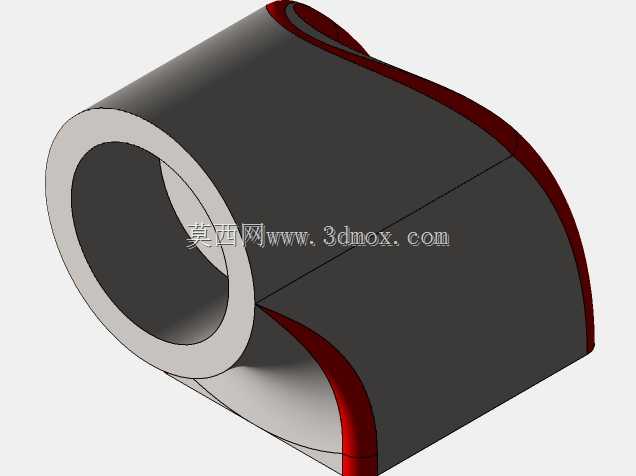

　　在做这个弯弧空心管状构件的三维结构时，最先要敲定的是它的实际服役场景——这类带连续弯折曲率的中空套体，大多用在设备走线防护、柔性管路外包限位、弧形运动机构的导向衬套场景里，比如自动化产线里随拖链同步弯折的线缆护套、车载弧形线束的外包防护段，或是小型输送设备转弯位置的辊道外包衬套，它既需要保留中空通道供内部线缆、细杆或者流体管路穿过，又要顺着安装路径的弯弧走向成型，避免直筒护套在弯折位置出现硬折、挤压内部通腔的问题。建模阶段先从中心走线路径入手，先把安装边界里的弯弧轨迹扫掠出来：整个构件的主体是等截面的空心圆筒，沿着一段平滑的空间弯曲线做扫掠成型，截面的内外径差值就是管壁的厚度，从渲染效果能看到管壁做了分层配色，外层深灰、内层浅白，

　　对应实际生产里的两种不同属性材料——外层一般用耐磨、抗老化的硬质橡塑或者改性尼龙，承担外部摩擦、轻微磕碰的防护作用，内层用低摩擦系数的光滑材质，减少内部穿设的线缆、管路在随构件往复弯折时的滑动磨损，两端露出的红色边缘是端面的封边或者耐磨包边层，刚好覆盖内外层的结合端面，避免两层材料在长期弯折开合的时候出现分层翘边。设计的时候特意把弯弧段的曲率做了连续过渡，没有出现曲率突变的折角，这一点是从实际安装需求出发的：如果弯弧位置曲率半径过小，扫掠出来的管壁内侧会出现材料堆叠起皱，外侧则会被过度拉伸变薄，既影响成型后的结构强度，还会把内部的中空通腔挤窄，甚至把穿线空间完全堵死。所以在草绘路径的时候，每一段弯弧的转弯半径都控制在管体外径的2.5倍以上，保证弯折之后整个内孔的通流/穿线截面不会出现明显缩径，内部穿过的多根控制线、气管可以在腔体内保留少量活动余量，不会被管壁硬压卡死。从安装边界来看，这个构件属于随形包覆类零件，不需要额外做复杂的法兰安装孔，它的装配逻辑是直接套在预设的弧形安装槽或者配套的弯弧芯轴外侧，两端可以根据对接设备的接口位置裁切到对应长度，端面的红色包边同时起到轴向限位的作用，当护套被推入安装位之后，包边的凸缘可以卡在安装槽的定位台阶上，避免构件在设备运行、管路往复窜动的时候沿着轴向滑脱。结构细节上，整个管壁的厚度做了等厚设计，不管是直段部分还是弯弧过渡段，扫掠过程中都严格约束截面法向与路径切线垂直，保证壁厚均匀——这一点对后续的加工成型很关键，

　　如果采用挤出后热弯的工艺，等厚的管壁在加热弯折的时候内外侧的变形量更均匀，不会出现局部壁厚过薄导致的破裂；如果是直接开模注塑或者橡塑硫化成型，均匀的壁厚可以避免冷却过程中出现缩痕、内应力集中的问题，成型之后弯弧段的回弹量也更容易控制，不需要后续大量的校形工序。实际使用里这类构件最常遇到的工况是反复小幅度弯折、外部和相邻设备机架产生滑动摩擦，所以外层的深色耐磨层在建模时预留了足够的磨损余量，管壁总厚度比普通直型穿线管厚30%左右，即使长期使用后外层被摩擦掉薄薄一层，也不会磨穿到内层的光滑通腔，内部的线缆防护层不会被外部的金属毛刺、切屑刮破。和普通的直筒护套管相比，这种一体弯弧成型的构件省去了现场安装时把直管加热弯形、再对接粘牢的工序，

　　不会出现两段直管对接位置的接缝凸起，内孔壁全程光滑无台阶，穿线的时候拉扯线缆不会被接缝勾住绝缘皮，流体管路穿设的时候也不会在接缝位置形成节流卡点。在做三维装配校验的时候，需要把这个弯管护套和周边的运动部件做干涉检查：弯弧的外侧轮廓要和周边机架的内壁保留至少3到5毫米的间隙，避免设备运行振动的时候护套和硬金属机架反复撞击产生异响和磨损；弯弧的内侧轮廓则要和内部穿过的线束总成的最小弯折半径匹配，保证线束本身的弯曲半径符合线缆的许用弯折要求，不会因为护套的弯度过小把线束硬折出死弯。构件两端的开口做了轻微的倒角处理，内孔边缘没有锐边，穿线的时候即使线缆端头带着接头快速穿过，也不会被端口的锐边割伤护套或者线缆外皮，红色的端面包边同时把内外两层材料的端面完全包覆封闭，水汽、粉尘不会从两层材料的结合缝隙渗入，在多尘、有少量切削液飞溅的车间环境里使用时，不会出现层间进水进尘导致的分层脱胶问题。整个模型的结构没有多余的复杂特征，所有曲面都是连续顺滑的扫掠面，不管是后续做工程图导出、模具分模，还是做有限元弯折应力分析，几何特征都没有碎面、尖角，网格划分的时候可以得到质量很高的实体网格，能准确模拟出反复弯折工况下管壁的应力分布，提前预判弯弧外侧的高应力区域，在设计阶段就调整曲率半径或者壁厚参数，避免样件测试时出现弯折断裂的问题。
