户用光伏屋顶配套逆变储能一体化结构

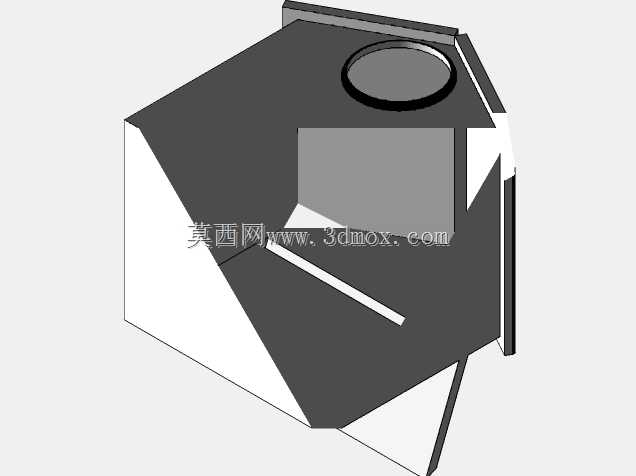

　　这套三维结构围绕户用分布式光伏的屋顶承载、光电转换和电能逆变环节展开，建模时没有把组件孤立成一块平板，而是把瓦面坡度、组件排布、檐口边界、墙体挂载设备和入户走线位置放在同一建筑尺度里校核，适合结构设计人员在住宅、小型附属房、野外值守小屋等场景中做布置推演。

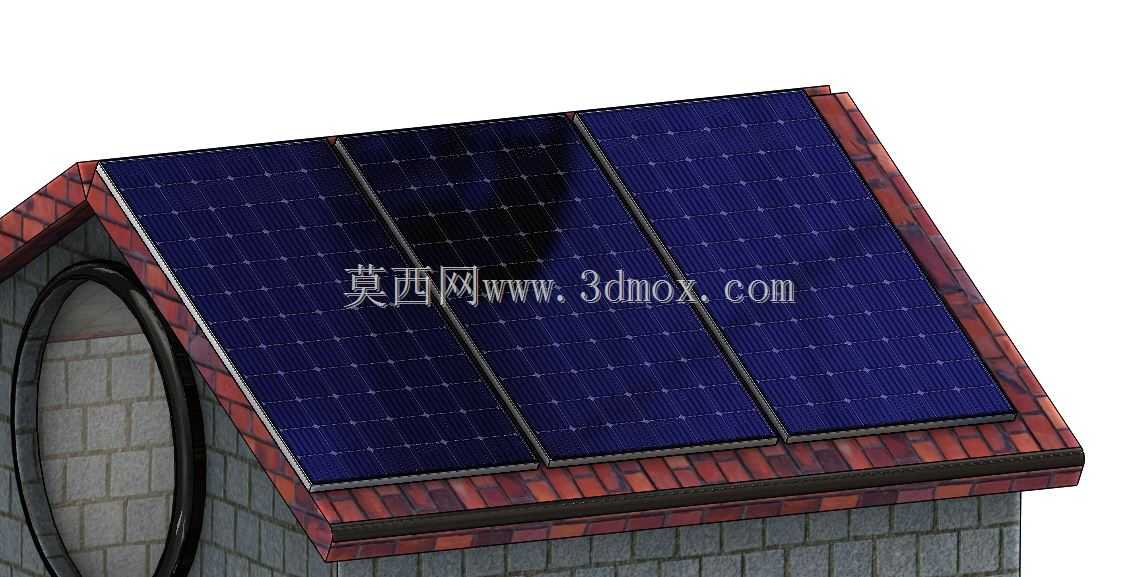

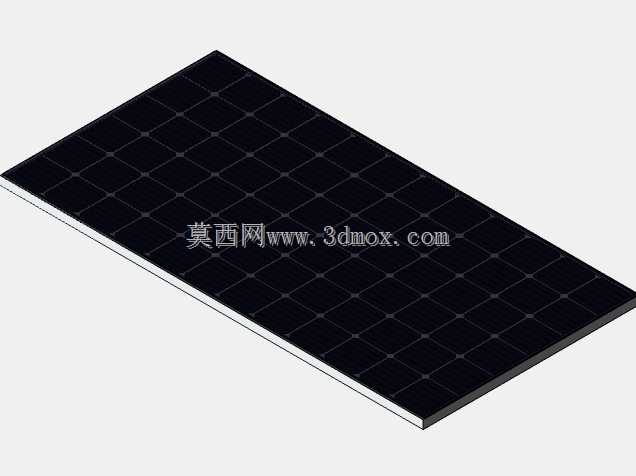

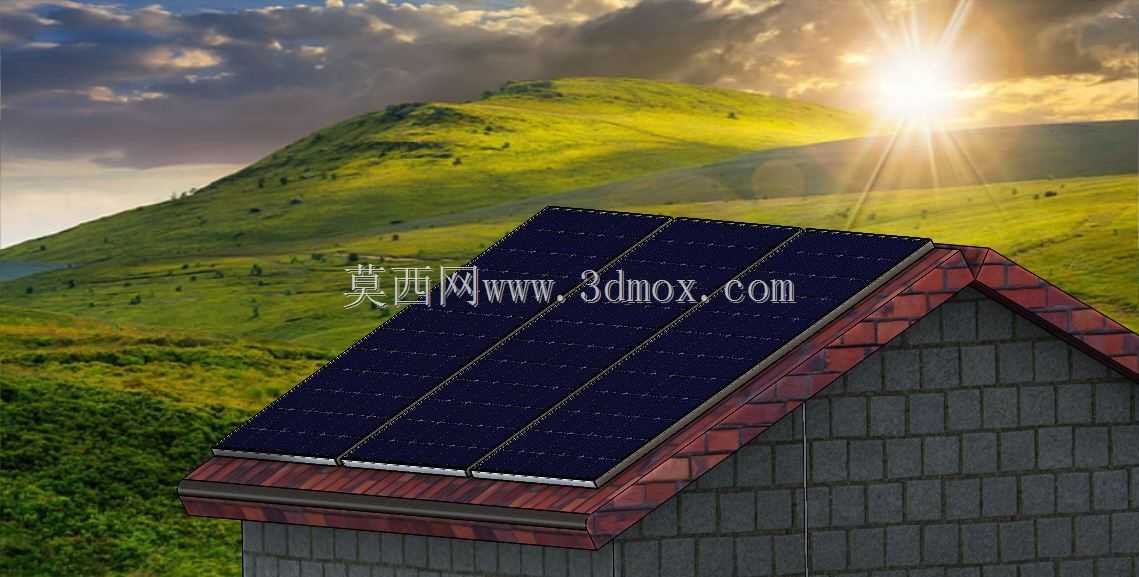

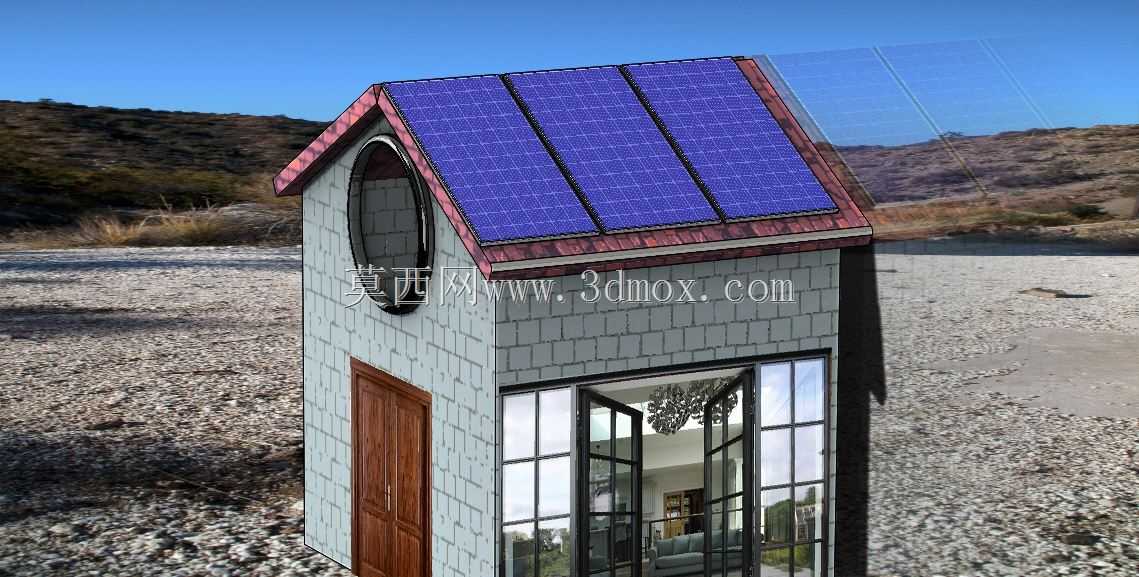

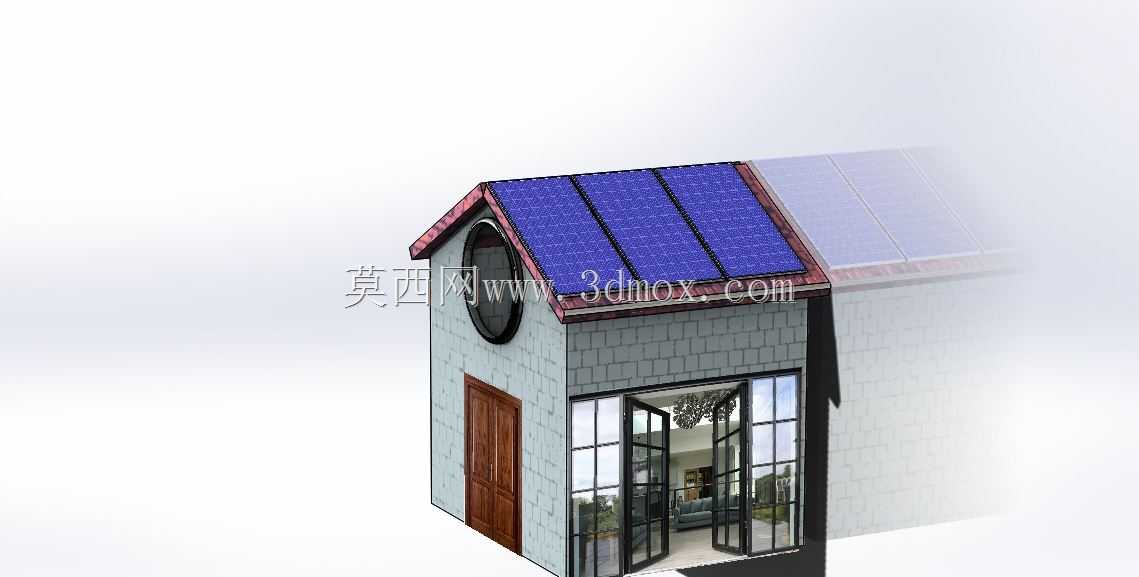

　　屋顶部分采用常见双坡屋面逻辑，光伏组件沿坡面顺瓦铺设，组件长边与屋檐方向保持一致，横向分成三列连续布置。这样排布的直接目的，是让每块组件尽量落在同一受光平面内，减少前后错台造成的阴影遮挡；同时组件边缘离开屋脊和檐口留出施工余量，后期运维人员可以沿瓦面边缘行走，不必直接踩踏组件玻璃面。坡面倾角按常规民居屋顶取值，兼顾排水、积雪滑落和全年受光角度，组件下方与瓦面之间保留薄层间隙，热风可顺坡向上排出，避免组件背面长期积热导致输出下降。

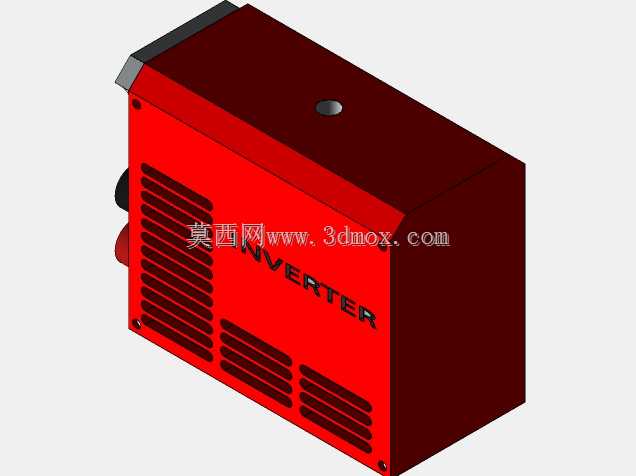

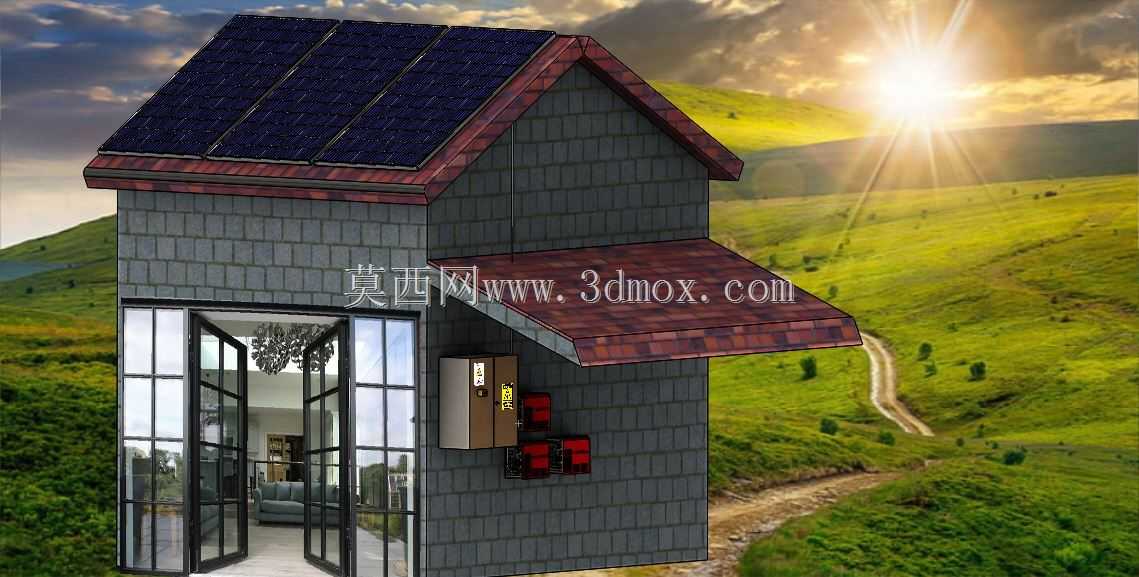

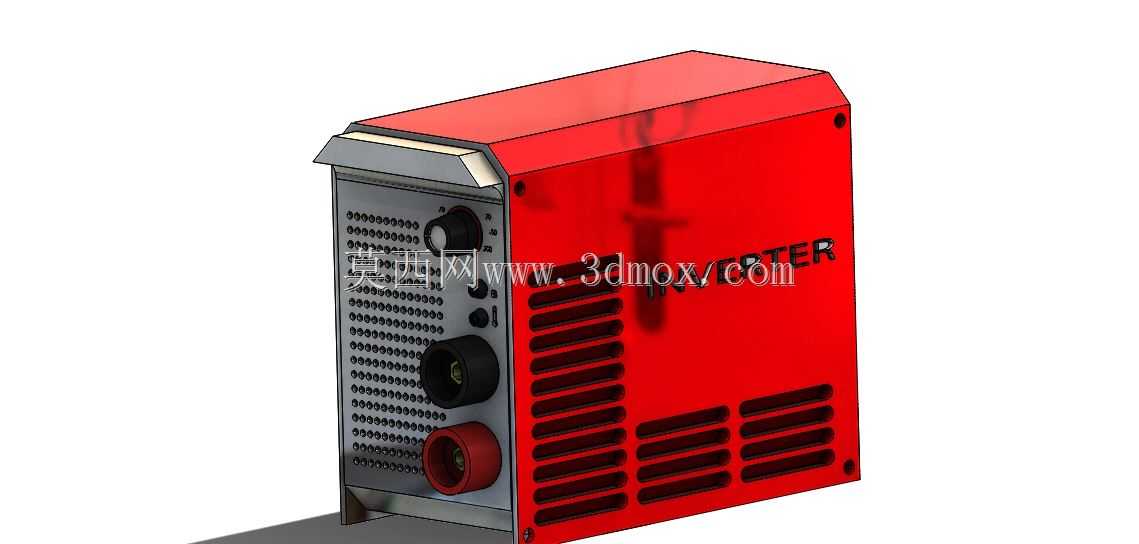

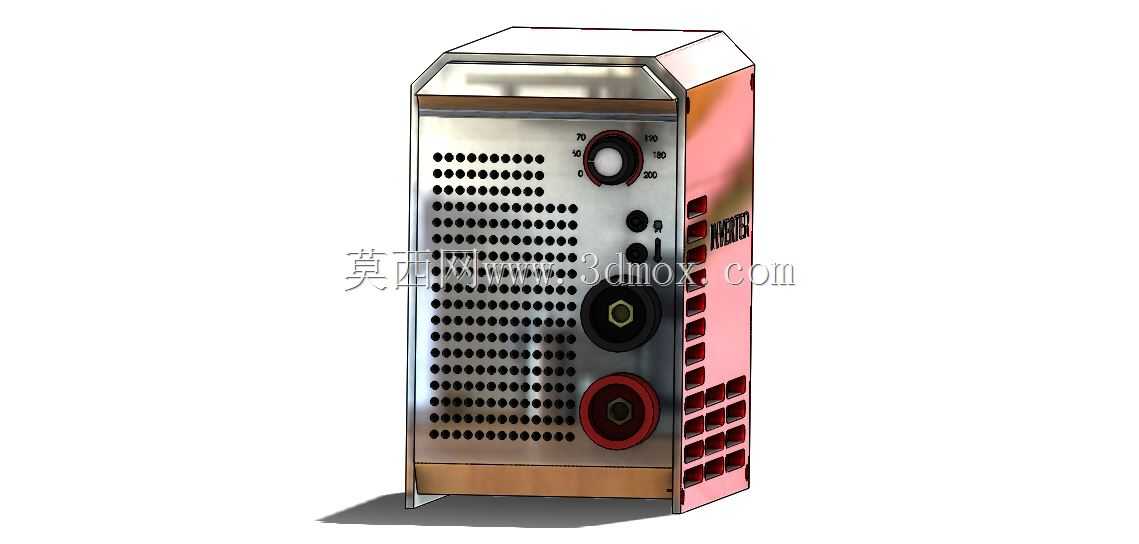

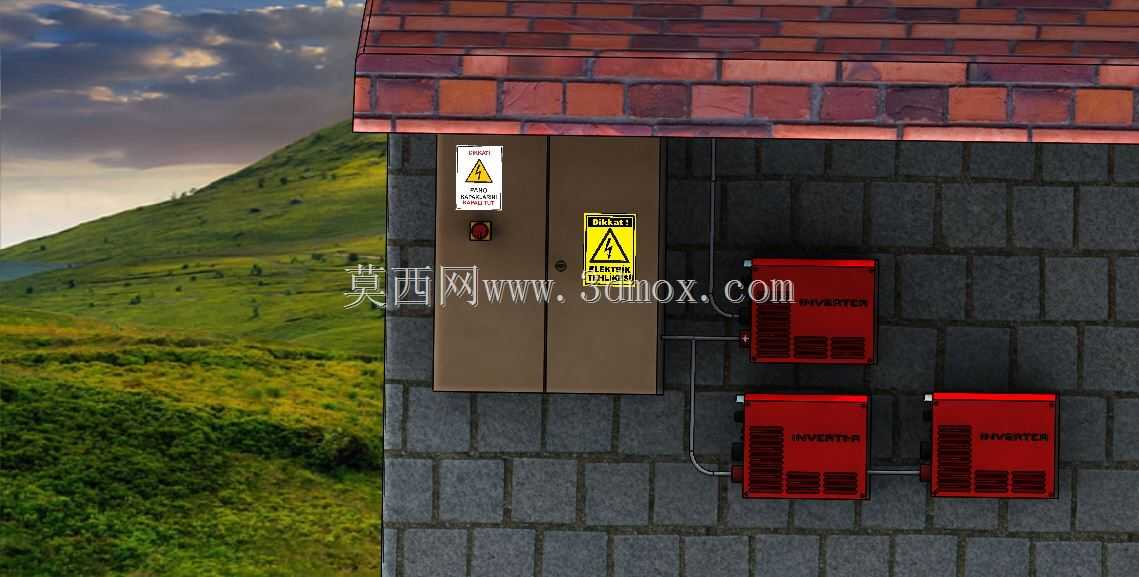

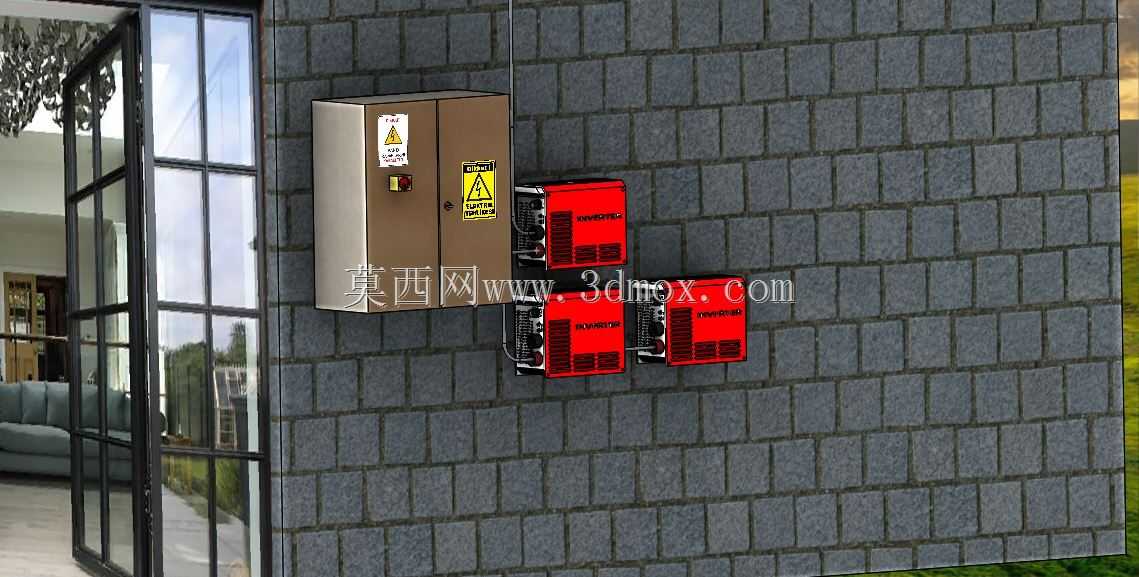

　　檐口位置的处理是这个结构里比较容易被忽略的部分。模型中屋檐外挑形成雨棚，光伏组件下沿没有压到排水檐沟，雨水仍可沿瓦当和檐口排落。外挑屋檐同时为墙面设备遮挡直射雨水，降低逆变器外壳长期淋雨的风险。墙面挂载区布置在侧墙靠近入户门的位置，逆变器箱体固定在砖墙承重面上，下方预留接线和散热空间；箱体周围布置红色开关与接线部件，便于直流侧、交流侧和维护断开点分区识别。

　　从功能链路看，屋顶组件完成光能到直流电能的转换，直流线缆沿屋檐内侧或墙面线槽下行进入逆变器，逆变器再把直流电转换为户内可用的交流电。设备靠近室内配电点布置，可以缩短交流线缆长度，降低线损和穿墙开孔数量；墙面安装高度避开地面溅水范围，也让检修人员站立即可操作开关、观察指示灯，不需要登高到屋面。

　　建模过程中对安装边界做了明确约束。屋面组件不能越过屋脊两侧的风压敏感区，组件边框与山墙边缘保留安全距离，防止侧边风揭；墙面逆变器背部需要贴合可靠承重面，固定点落在砖墙砖垛或预埋背板位置，不能只固定在外装饰层。设备前方保留开启门和插拔接线的操作空间，箱体上下留出散热风道，避免被雨棚构件封堵。线缆从屋面到墙面的转折处设置圆角过渡，减少直流线缆长期受折和紫外线暴露。

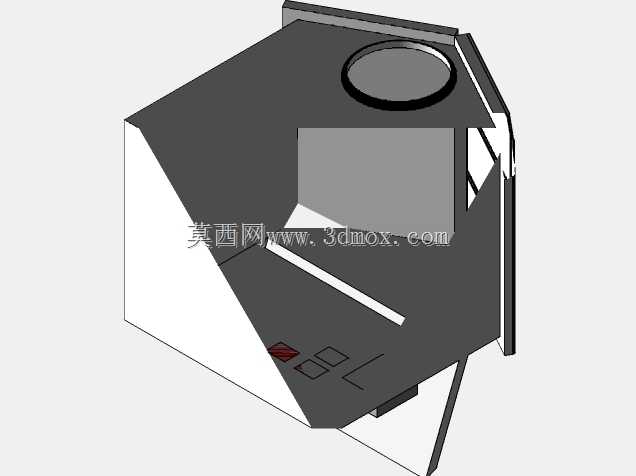

　　结构细节上，屋顶瓦片、组件边框、檐口收边和墙面箱体分别建立材质层次，渲染时可以清楚区分深色光伏玻璃、红棕色瓦面、灰色砖墙和金属设备外壳。组件之间的压块和排缝在模型中按连续阵列表达，便于检查排布数量、屋面覆盖率和维护通道。墙体设备没有做成简单方块，而是保留了面板、开关、接线区和安装脚位，能够用于碰撞检查和安装说明制作。

　　在实际工程里，这类模型主要服务于方案阶段的空间确认：屋面是否有足够朝南面积，组件是否被烟囱、树荫或高屋脊遮挡，逆变器挂墙后是否影响门窗开启，线缆穿墙点是否靠近室内配电箱，都可以在三维环境中提前判断。对于小型离网小屋、牧区住宅、景区配套房或临时办公房，该结构还可以进一步扩展蓄电池和配电模块，把光伏发电、逆变控制、储能挂载统一到建筑外侧，减少室内设备占用面积。

　　整体设计思路强调可施工性而不是单纯外观展示：屋顶组件服从瓦面坡度和排水关系，墙面设备服从检修高度和散热要求，线路路径服从最短、最少弯折和便于维护的原则。通过这种建筑与能源设备一体化建模，结构工程师可以在投产或现场安装前发现组件越界、设备开门干涉、檐口滴水直冲箱体、走线距离过长等问题，为后续详细设计和现场装配提供清晰的空间依据。
