工业线缆收放绞盘滑轮总成结构

　　这套绞盘滑轮结构主要面向车间临时供电、户外施工布线、舞台灯光线缆收纳、小型起重牵引以及船岸电缆收放等场景，核心作用是把长距离柔性线缆或细钢丝绳有序缠绕在卷筒上，避免线缆拖地磨损、打结缠绕，同时在拖拽作业时提供稳定的回转支撑。现场使用时，操作人员将线缆端头穿过侧边导向架固定在卷筒内圈，转动主轴即可把线缆逐层排布在两片侧板围成的容绳槽内，拉出时线缆顺着侧板开口顺畅导出，不会出现脱圈、卡绳问题。

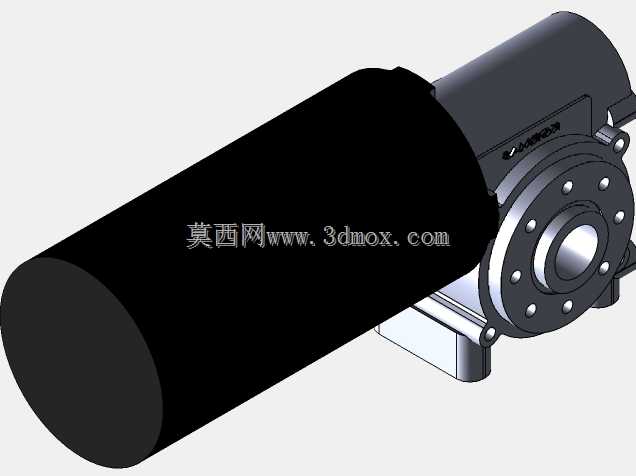

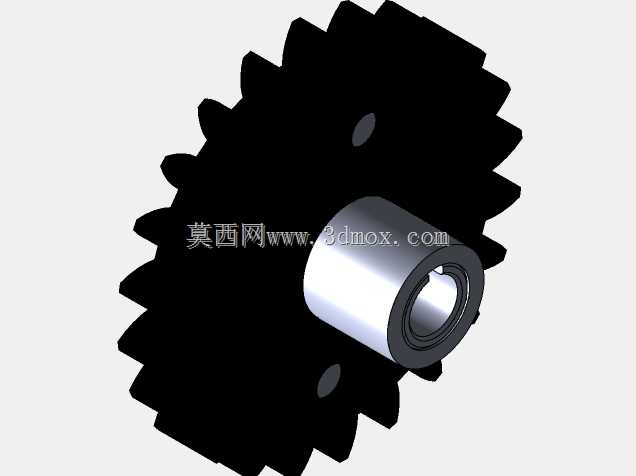

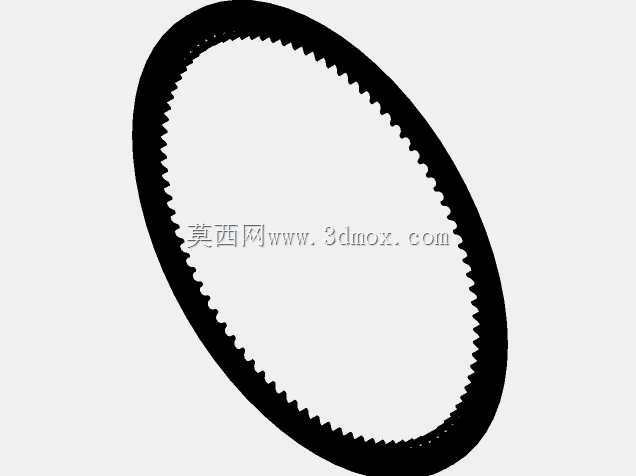

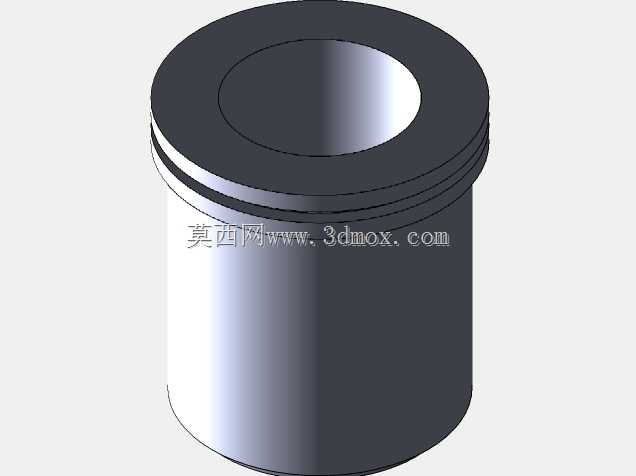

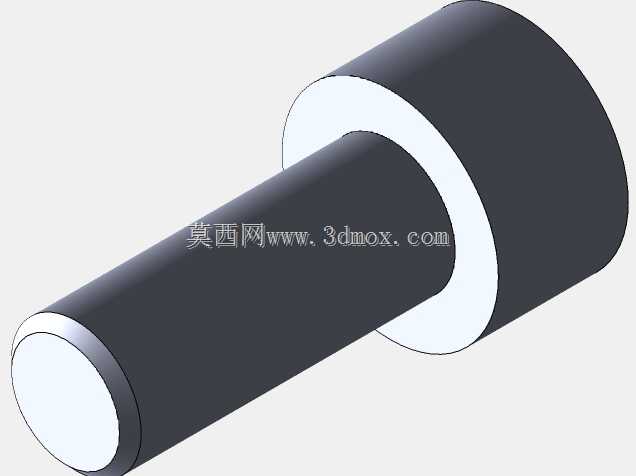

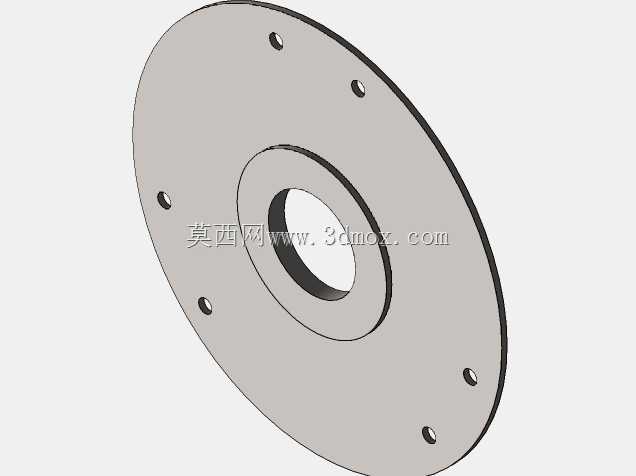

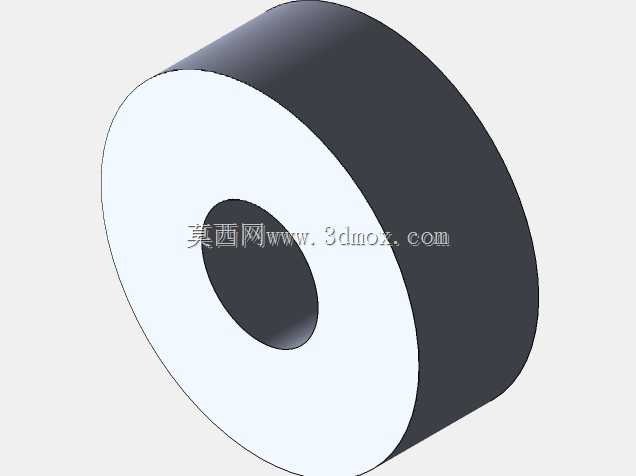

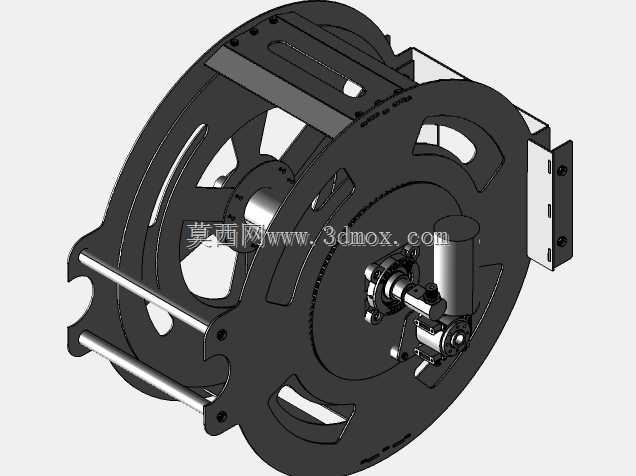

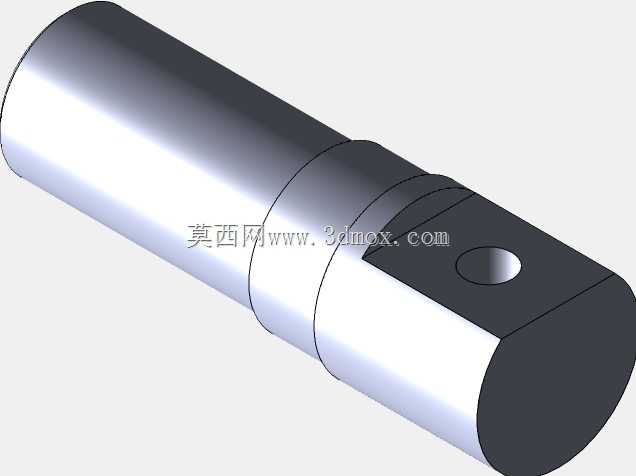

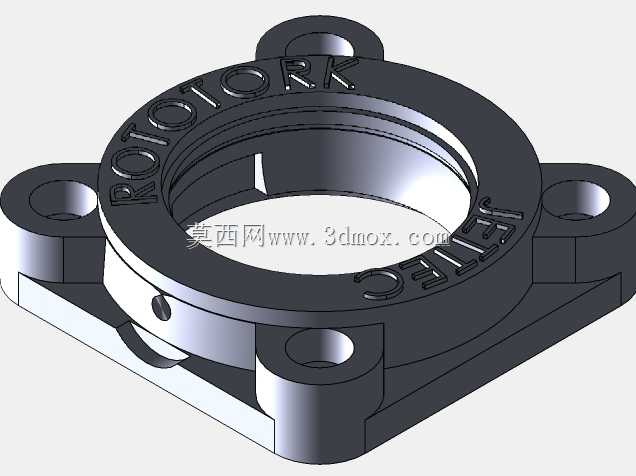

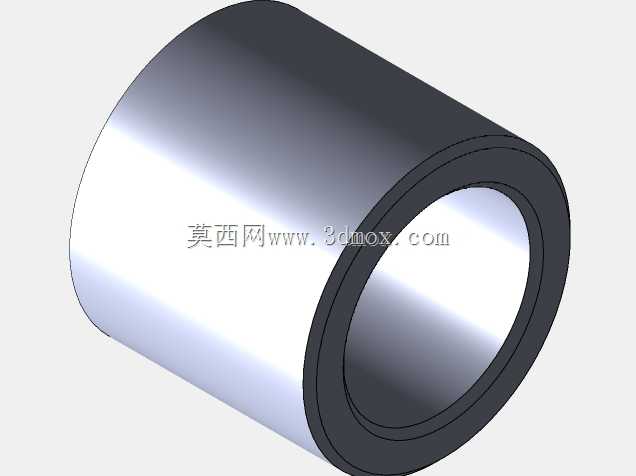

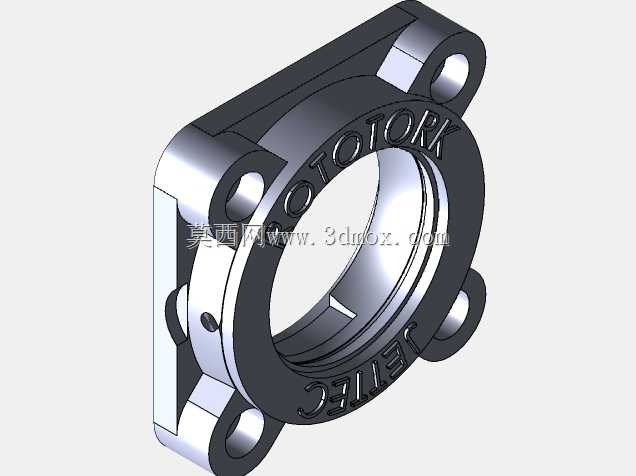

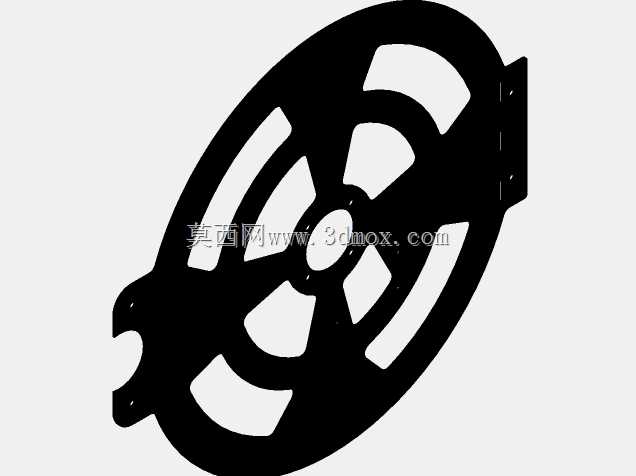

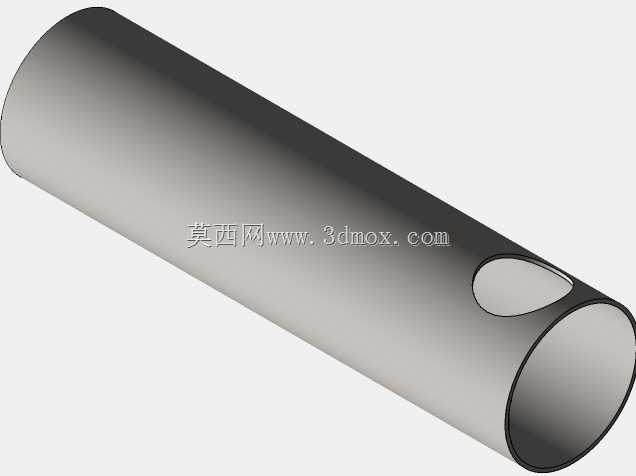

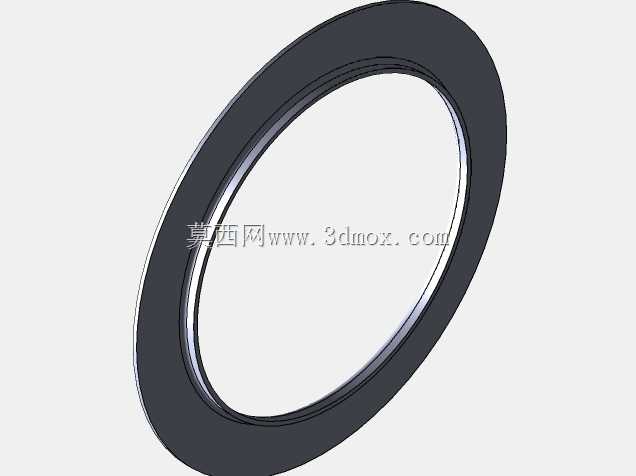

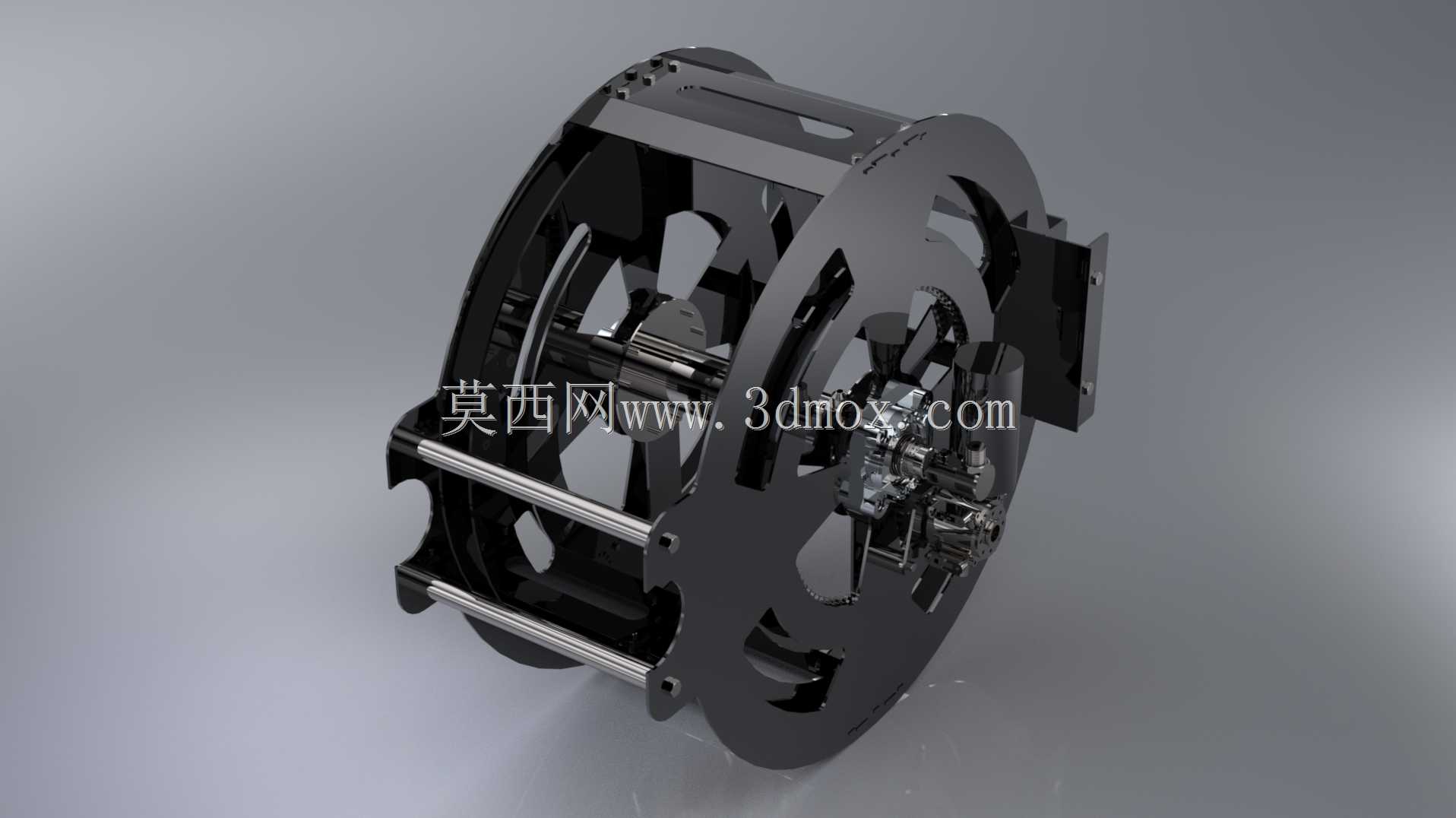

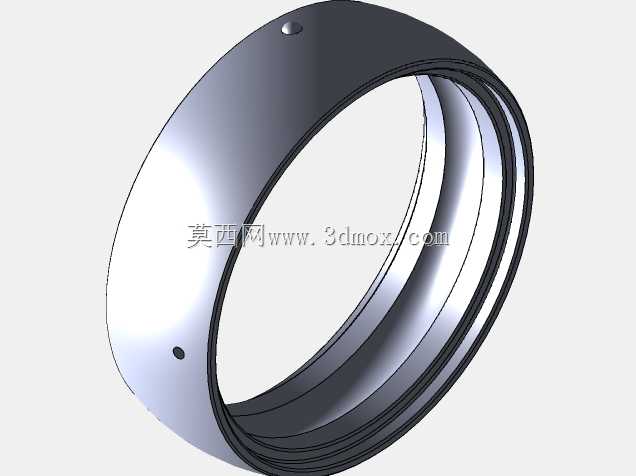

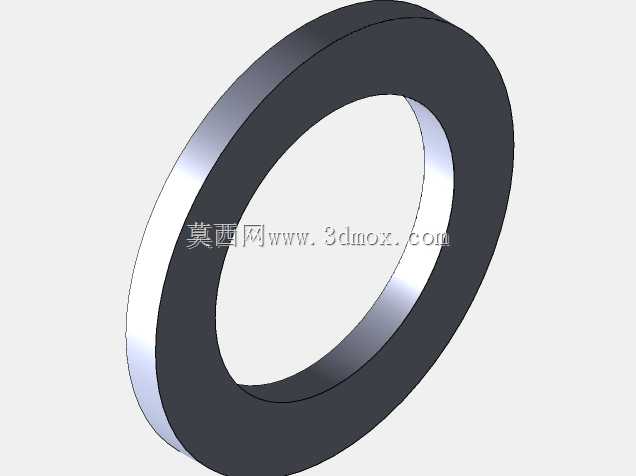

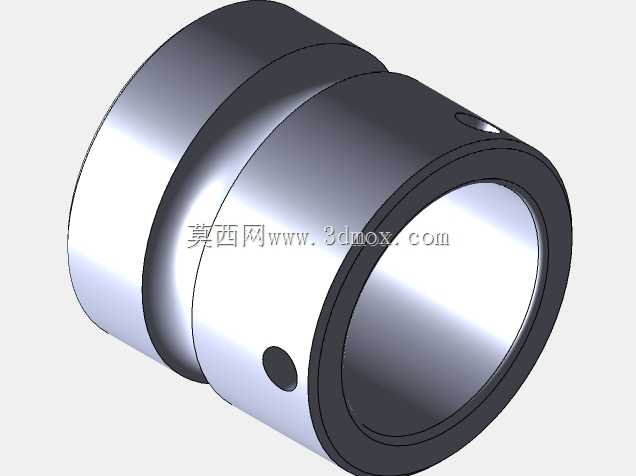

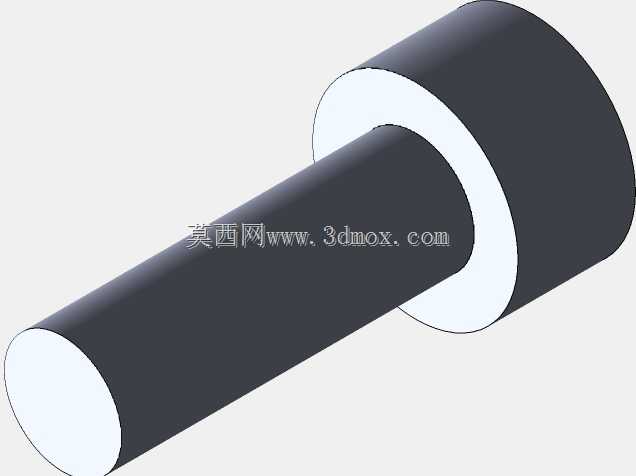

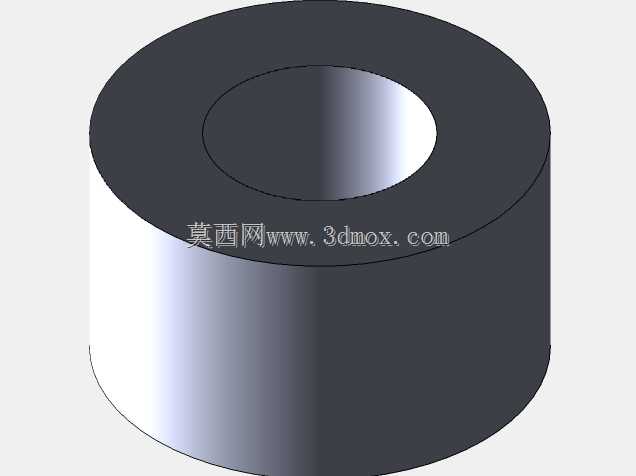

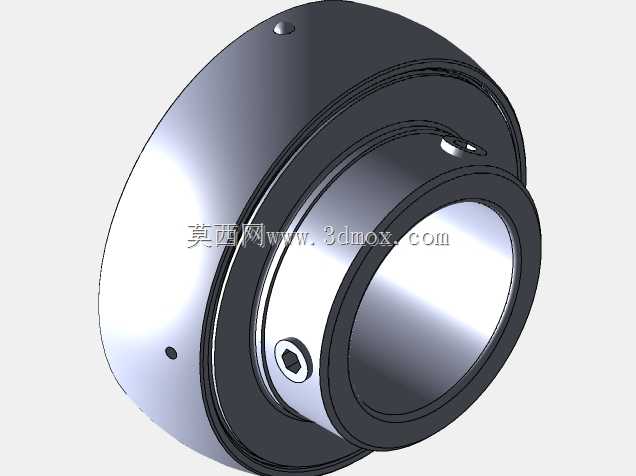

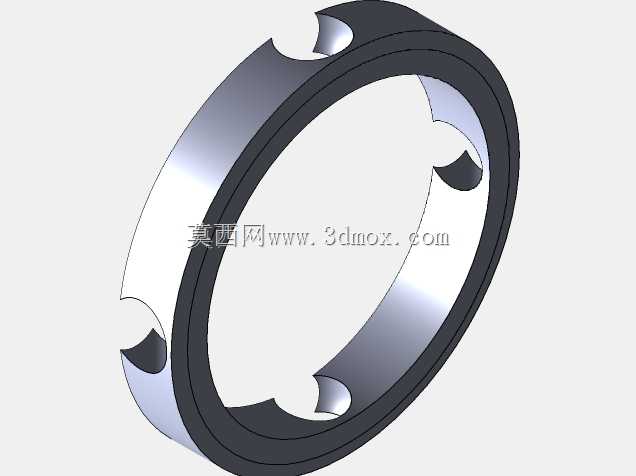

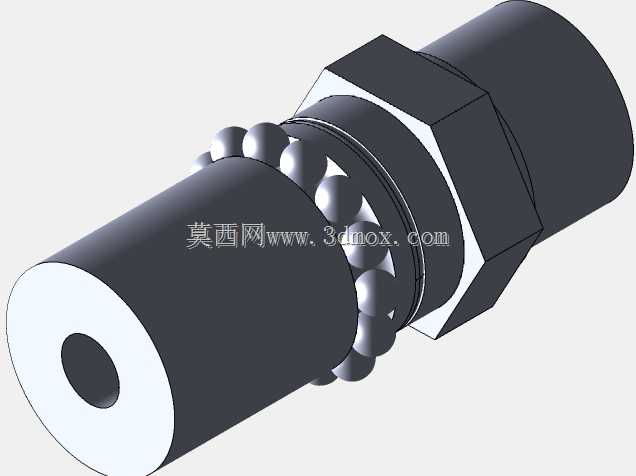

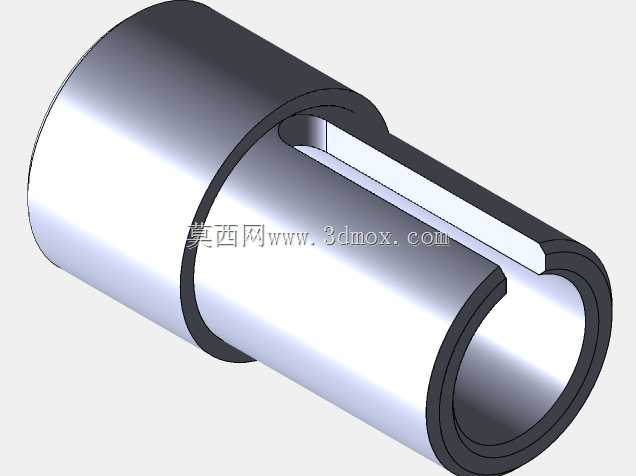

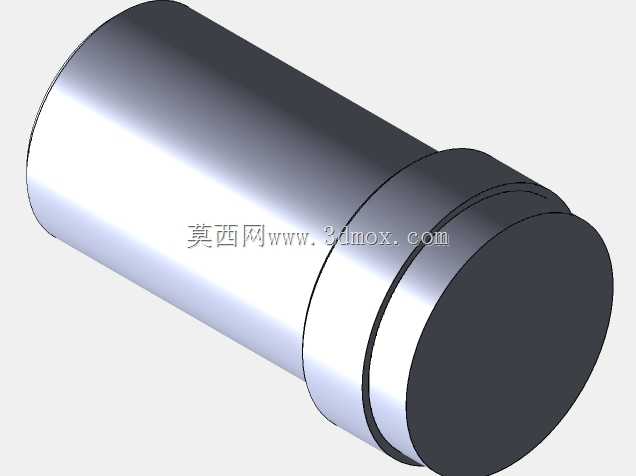

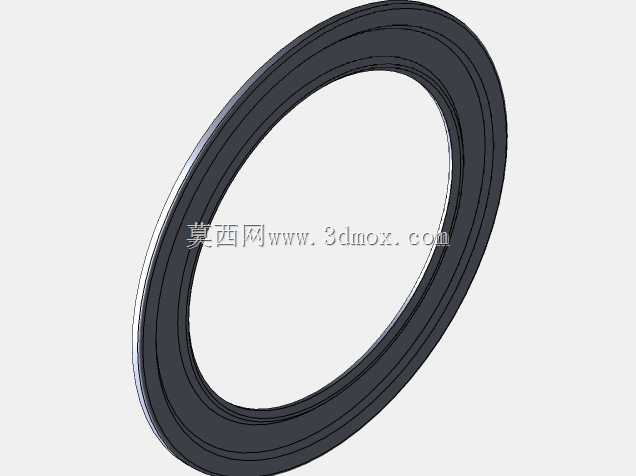

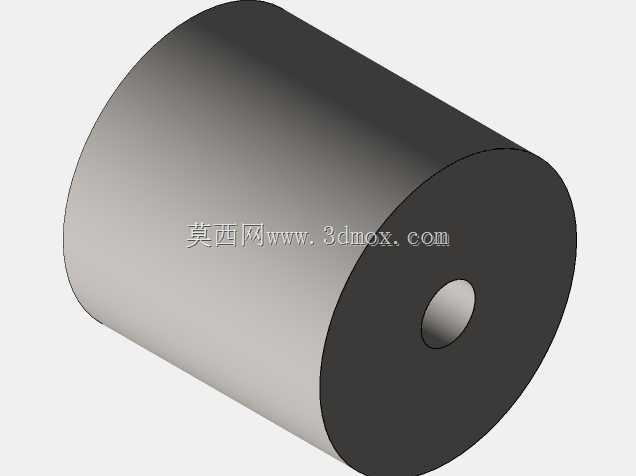

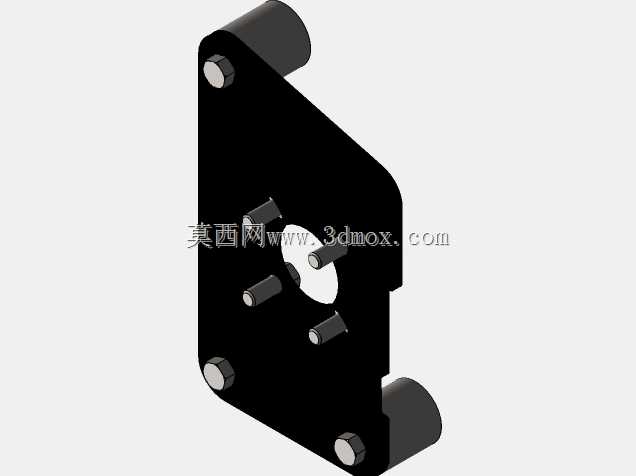

　　从结构组成来看，整套装置由左右两片镂空侧板、三根横向支撑光轴、中心主轴组件、端部安装挂板以及内部绕线轮毂构成。两侧侧板采用大直径圆盘式设计，外缘做了多组异形镂空，一方面大幅降低整体自重，另一方面操作人员可以直接透过镂空区域观察内部线缆剩余量，判断收放长度；侧板边缘预留的凸耳开孔用于穿设横向支撑光轴，三根光轴沿圆周均布，既把两片侧板牢牢拉结为刚性整体，又作为线缆缠绕时的外层限位挡杆，防止满盘线缆从侧板间隙脱出。中心主轴穿过两侧侧板的中心轴承位，内部配套轴承与轴套，保证卷筒转动时径向跳动控制在较小范围，拖拽重载线缆时不会出现卡滞、晃荡。端部伸出的L型安装挂板开有两组螺栓孔，可直接固定在设备机架、墙面支架或者移动小车上，安装孔位间距按照常规工业型材机架的标准间距设计，适配性较强。

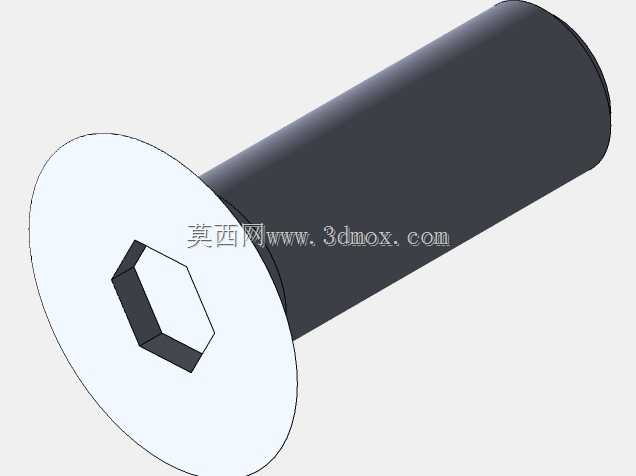

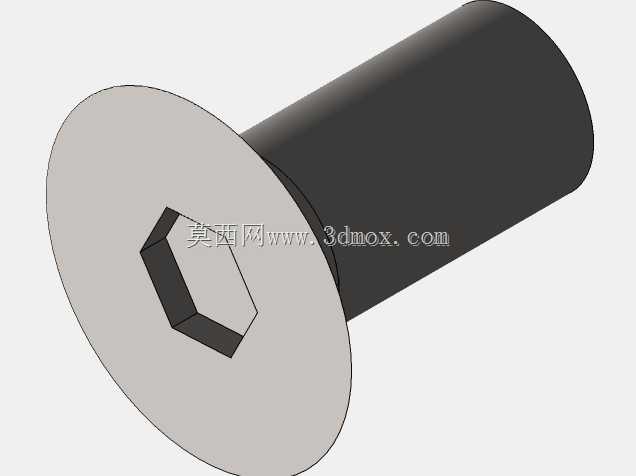

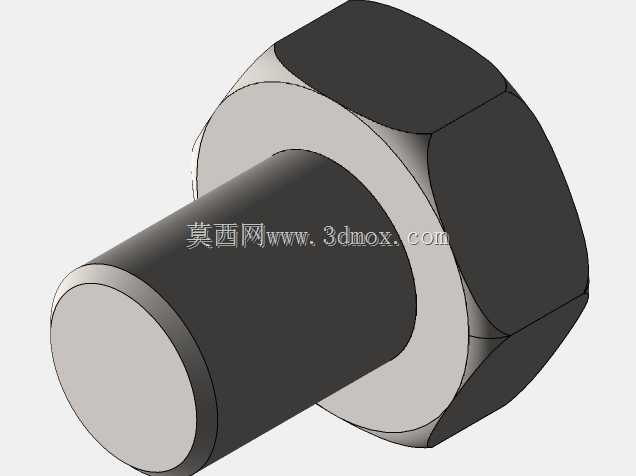

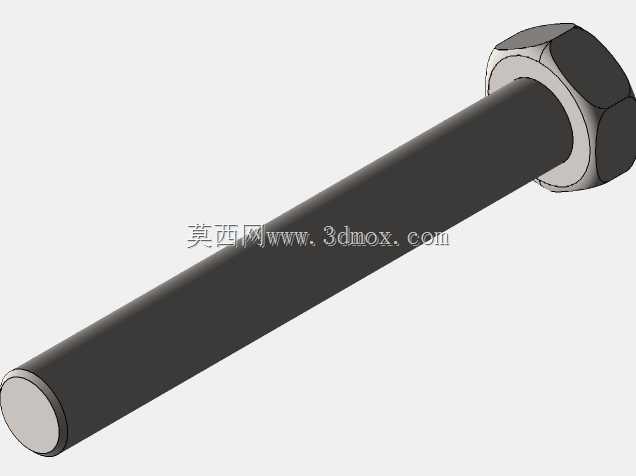

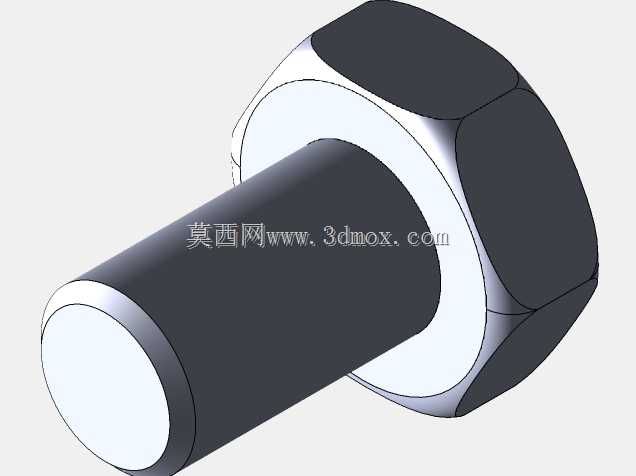

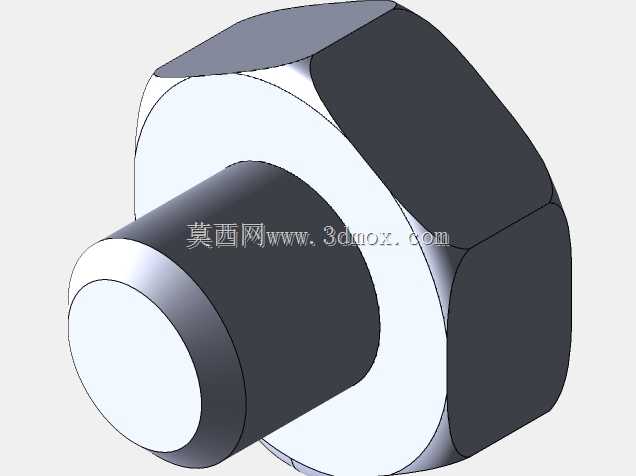

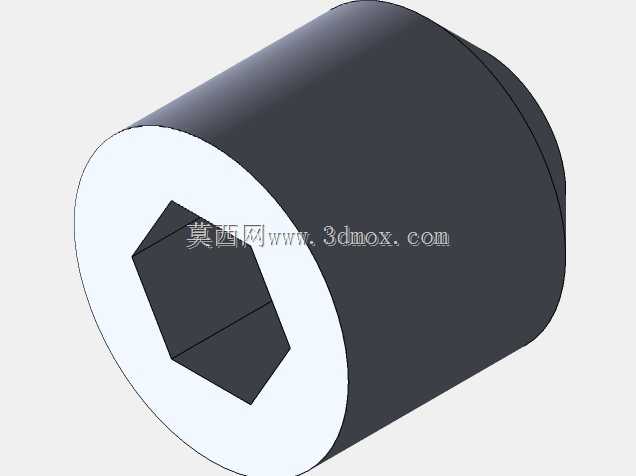

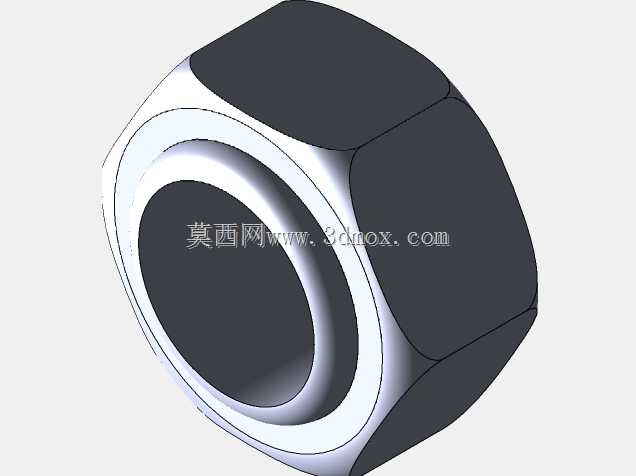

　　设计过程中优先考虑了容绳量与结构刚度的平衡：侧板直径决定了单层可缠绕线缆的弯曲半径，避免过小弯曲半径损伤电缆内芯，两片侧板的间距则对应有效容绳宽度，按照常用橡套电缆的外径计算，该尺寸区间可容纳数十米常规规格供电线缆；侧板镂空造型并非随意裁切，所有开孔轮廓都避开了螺栓连接位与主轴受力路径，在去除多余材料的同时保证圆盘的抗扭刚度，满负载牵引时侧板不会出现侧向变形。横向支撑光轴采用光滑圆钢材质，表面无突出棱角，线缆收放过程中即使触碰光轴也不会划伤外护套，光轴两端通过紧固件锁固在侧板外侧，拆装维护时只需松开端部螺母即可取下光轴，方便整理卡入缝隙的线缆。

　　实际选型布置时需要注意几个安装边界：首先整机轴向宽度要预留出操作空间，侧边挂板的安装面需要保证与卷筒回转轴线平行，否则转动时会出现偏磨；其次中心主轴的输出端可配套手摇柄或者驱动电机，手动模式下适合轻量线缆收纳，电动驱动时只需在轴端连接减速机构即可实现自动收线；卷筒下方要预留出线缆垂荡的空间，避免满盘线缆底部摩擦地面。针对不同使用场景，该结构还可做适配调整：用于钢丝绳牵引时可在侧板内侧加装衬垫，减少钢绳对金属板的磨损；用于电缆收纳时可在横向光轴外套装尼龙套管，进一步降低线缆外皮的摩擦损耗。整套结构没有复杂的异形铸件，全部构件可通过板材激光切割、圆钢下料与常规机加工完成，加工成本低，装配逻辑清晰，既可以作为独立的收线装置使用，也能作为功能模块集成到工程车辆、移动式供电设备当中。
