立式多按钮金属电气控制操作柱

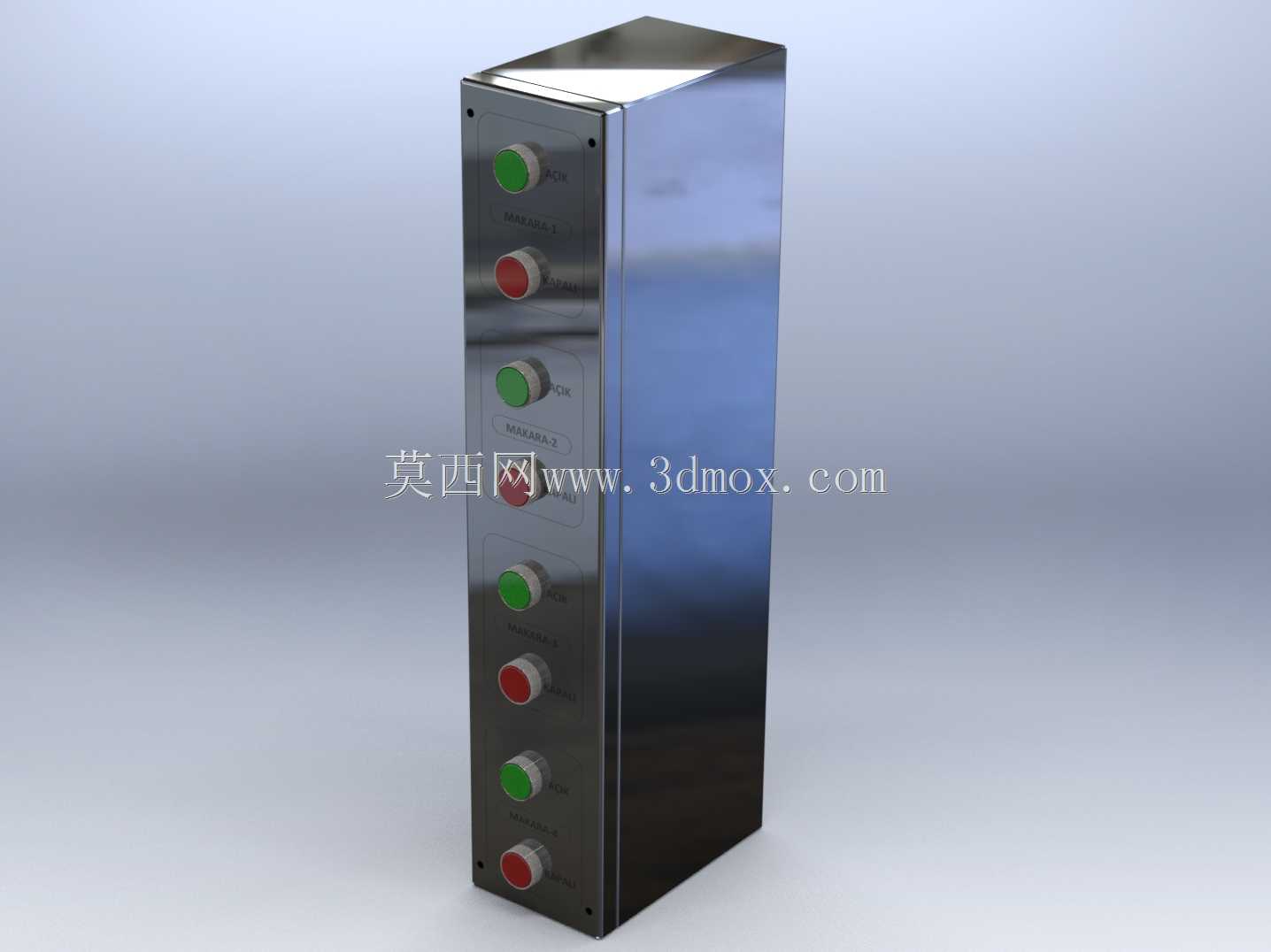

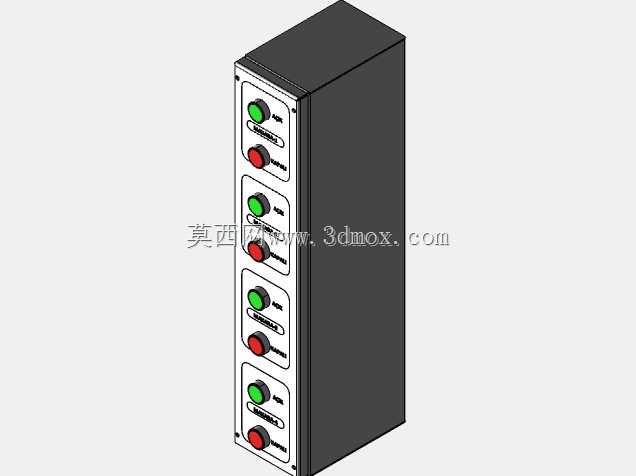

　　这套立式电气控制操作柱采用狭长立柱式金属壳体结构，主要面向车间生产线旁、设备机组周边以及需要人工就近发出启停指令的工位。整机外观为直立长方体，正面沿竖直方向布置多组红绿操作按钮，按钮之间保持均匀间距，便于操作人员在站立姿态下连续完成启动、停止、复位或多回路切换等动作。与常见的小型壁挂按钮盒不同，该结构把操作元件集中在一条竖向操作面上，既减少了台面占用，也能在设备旁形成明确的人机交互位置。

　　从实际使用场景看，这类控制柱常用于输送线、风机、泵组、小型成套装备以及需要本地手动干预的自动化单元。现场人员不必走到主控制柜前，即可在设备观察位置完成指令输入；对于存在多个动作段或多台电机联锁的系统，竖向排列的按钮可以按照工艺顺序进行布置，使操作逻辑与人员视线、手部动作保持一致。红色按钮通常承担停止或急停类功能，绿色按钮承担启动或运行确认类功能，颜色区分明确，能够降低误触后的判断成本。

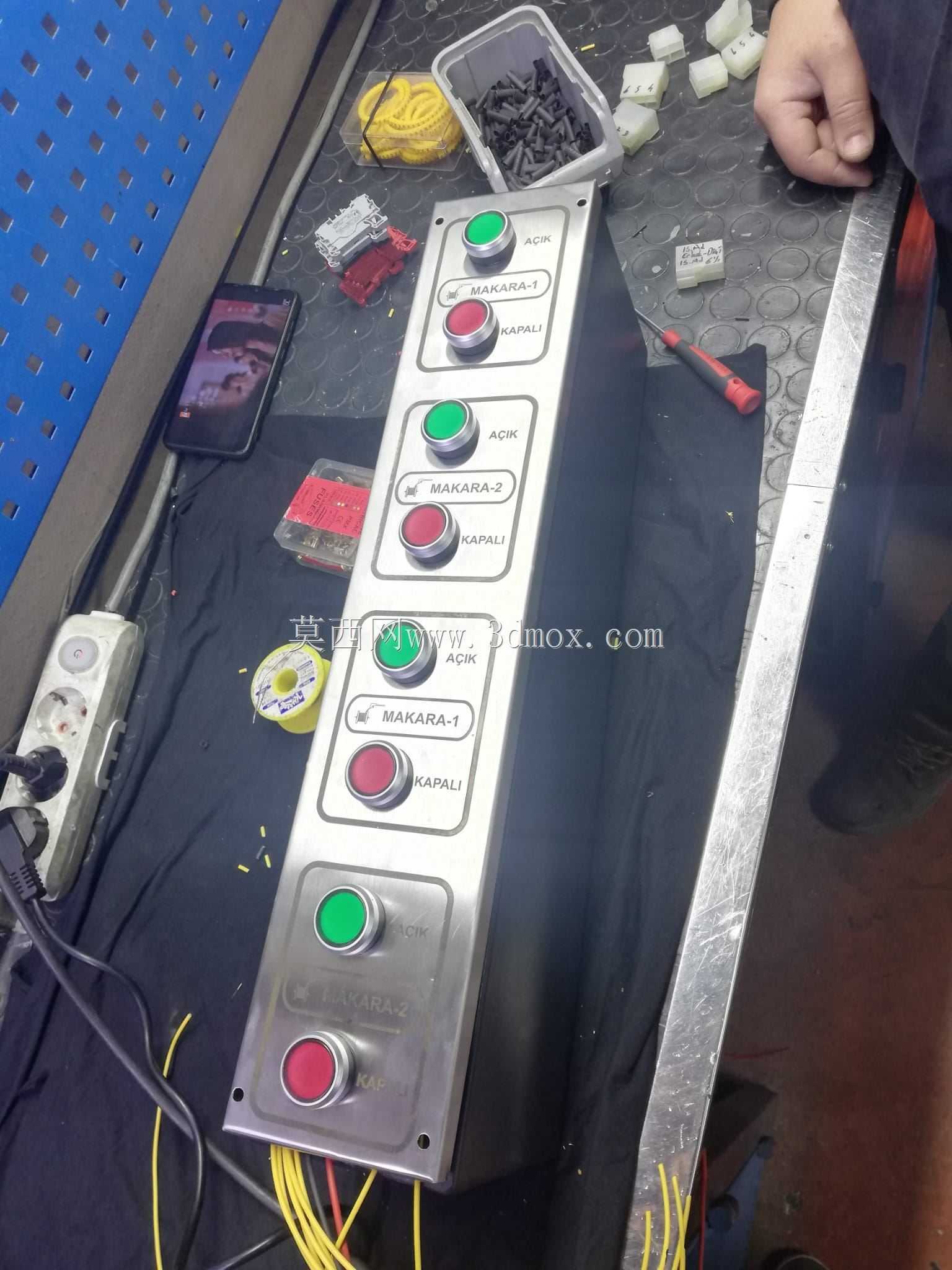

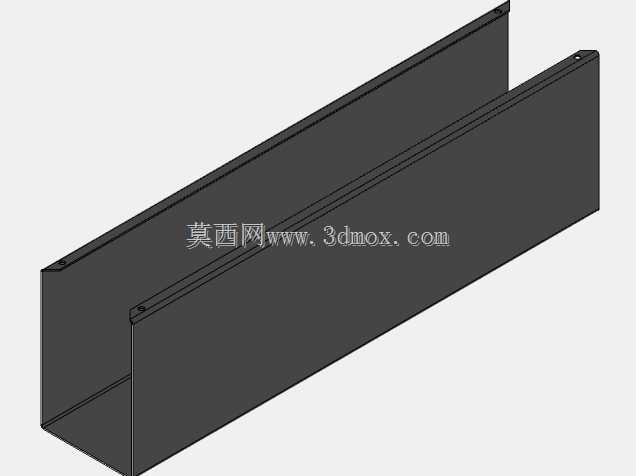

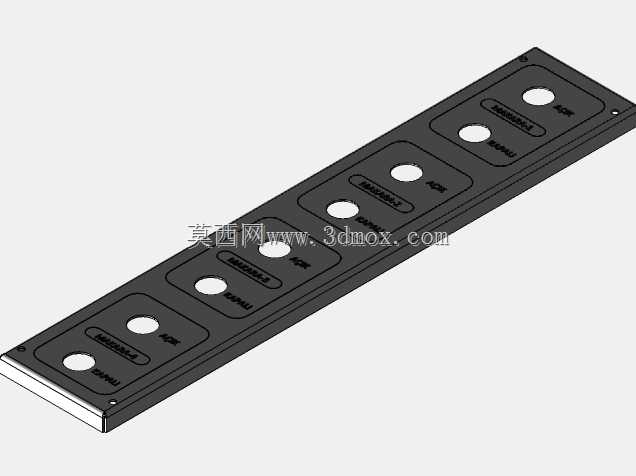

　　壳体设计以金属板材折弯成型为基础，棱角规整，表面具有金属反光质感，适合在工业环境中体现耐用、易清洁的特点。立柱内部预留按钮安装孔、走线空间和端子排布区域，按钮从面板正面装入，背后通过螺母固定，线缆沿壳体竖向通道下行或接入底部接线位置。对于结构工程师而言，建模时需要重点保证面板孔位中心距、按钮外径与安装螺纹之间的匹配关系，同时考虑壳体壁厚、折弯圆角、门板或背板装配方式对内部空间的影响。若后续需要增加指示灯、选择开关、钥匙开关或急停蘑菇头，可在现有竖向面板逻辑上扩展孔位，但应保持操作区疏密一致，避免元件过密导致接线和维护困难。

　　安装边界方面，立柱式结构需要关注底部固定方式与整机稳定性。模型可采用底板地脚固定，将箱体直立安装在设备旁的钢结构支架、混凝土基础或生产线护栏附近；底部应留出电缆引入空间，便于穿线管或格兰头接入。由于操作按钮承受反复按压，面板不能过薄，固定点也不能只依赖单侧连接，设计时应在底部、背部或侧向设置可靠安装面。若现场存在碰撞风险，还可在按钮区外侧增加防护架，但防护架不能遮挡红色停止按钮，也不能影响手掌快速操作。

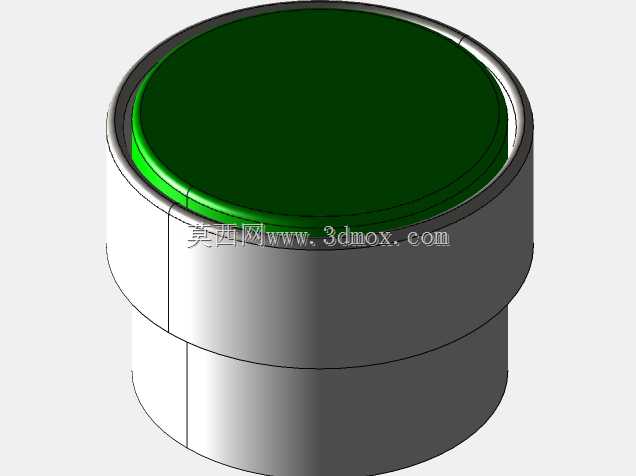

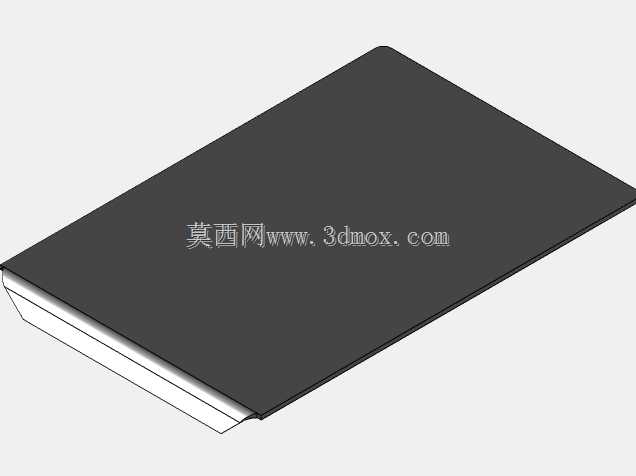

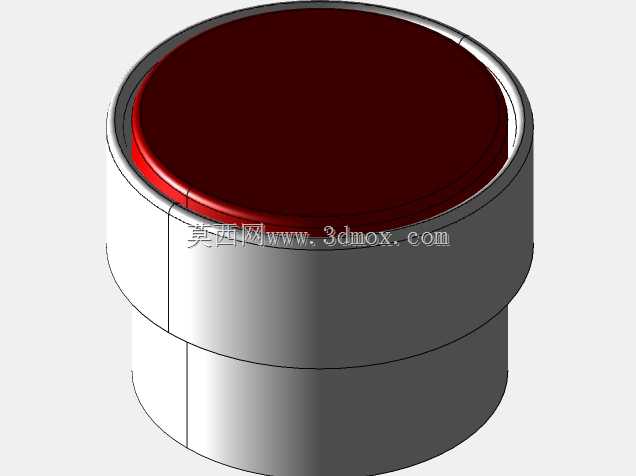

　　三维结构处理上，外壳、前面板、按钮帽、按钮基座、安装底板和固定孔位应分层建立，方便后续出工程图和明细表。金属壳体的折弯边、拼焊线或螺钉连接位置需要表达清楚，按钮突出面板的高度也要保留，因为这直接关系到外部防护、误碰距离和操作手感。对于选型人员来说，该模型的价值不在于复杂运动机构，而在于把电气元件、机械壳体和现场安装关系整合为一个可校核的操作单元：既能检查人机操作高度是否合理，也能判断线缆走向、检修开口、标签排布以及周边安全距离是否满足产线布置要求。整体结构简洁、功能指向明确，适合作为本地操作站、按钮控制箱或设备旁立式指令单元进行深化设计。
