工业现场多回路按钮控制操作箱

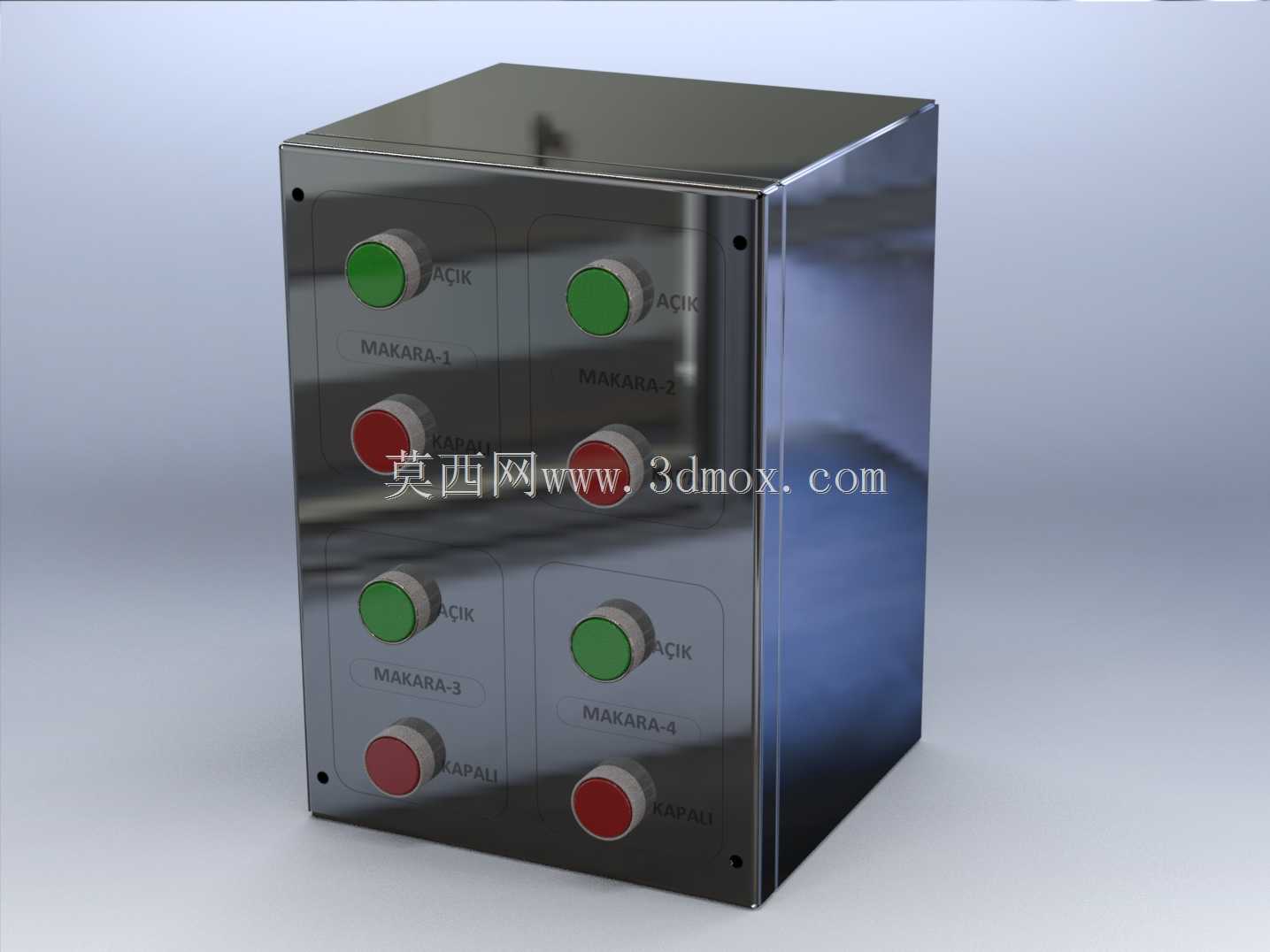

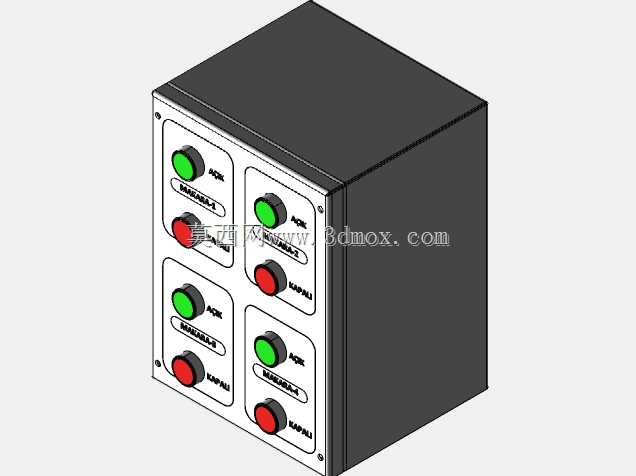

　　这款操作箱体的建模思路围绕车间现场多工位并行控制需求展开，整体采用封闭式金属方箱结构，外壳做镜面金属质感处理，对应实际生产中常用的不锈钢或冷轧钢板喷塑防护壳体，适配潮湿、多粉尘的工业现场环境，可有效阻隔飞溅碎屑、喷淋水汽侵入内部接线端子与控制元件。箱体正面采用矩阵式布局排布8个控制按钮，分为四组独立控制回路，每组配置1只绿色启动按钮与1只红色停止/急停按钮，按钮旁预留回路标识刻印区域，可对应标注四台独立受控设备的启停状态，现场操作人员无需打开柜门即可直接完成设备启停、工况切换操作，大幅降低误触概率。

　　从安装边界来看，箱体为方正立柜式小型操作箱，背部预留壁挂安装孔位，可直接固定在设备机架旁、生产线立柱或者车间墙面，箱体侧边做折边封边处理，无突出外露尖锐结构，正面按钮突出高度符合人体站立操作的按压行程，操作人员抬手即可完成按压操作，无需俯身或者抬手过度。箱体内部预留充足的走线空间，按钮尾部接线端子、行线槽、端子排均可有序排布，强弱电回路可分开走线，避免控制信号干扰。

　　在实际应用场景中，这类控制操作箱广泛配套在小型生产线、非标自动化专机、车间通风设备、物料输送机组旁，每一组红绿按钮对应一台受控电机或者执行机构，绿色按钮触发接触器吸合让设备启动运行，红色按钮切断控制回路实现停机，部分回路可扩展接入急停安全回路，触发后直接切断主回路动力电源，保障现场运维安全。箱体的封闭式结构也适配食品加工、汽配喷涂、仓储物流这类对防护等级有要求的场景，外壳易擦拭清洁，不会积留油污与粉尘。

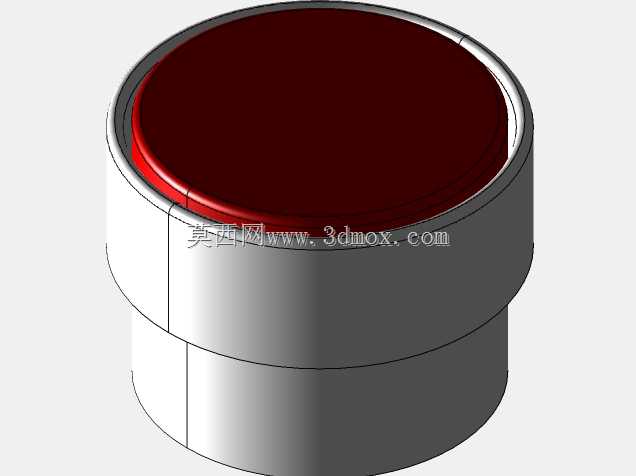

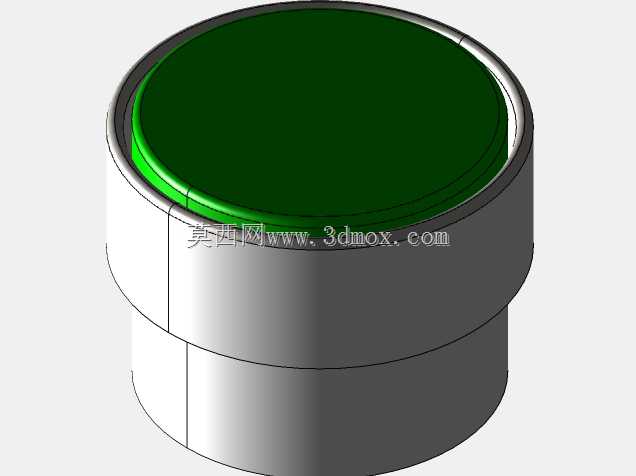

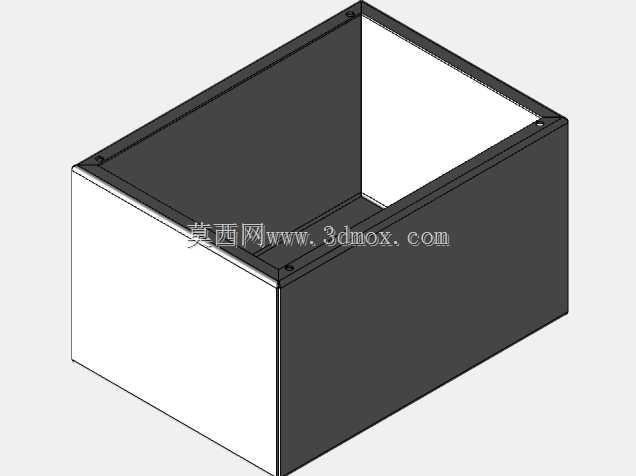

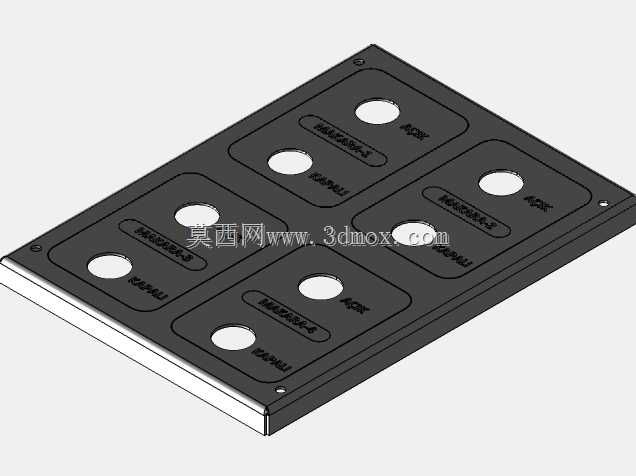

　　建模过程中完整还原了箱体的钣金折弯逻辑，壳体各板件的拼接缝隙、边角圆角、安装固定孔位都做了写实还原，按钮的安装螺母、按压帽的弧度、红绿配色的区分都和实际工业元件标准一致，正面的标识区域也预留了文字刻印的位置，结构设计人员可以直接在此模型基础上调整按钮数量、箱体长宽高尺寸，匹配不同的回路控制需求，也可以直接导出用于壳体钣金下料、开孔定位的参考依据，按钮开孔间距符合通用工业按钮的安装标准，更换不同规格的指示灯、旋钮开关也无需大幅修改面板开孔位置。箱体顶部为封闭平整面，可根据需求加装警示灯、蜂鸣器等提示元件，侧边也可拓展开设电缆进线孔，配套防水格兰头完成进出线密封，整体结构紧凑，没有多余的冗余设计，完全服务于现场操作的实用性需求。
