工业防护箱体外壳注塑结构设计

　　这套壳体结构的建模工作，最初是从现场安装边界倒推开展的，并不是先画外观再凑内部空间。现场给的安装位是机架侧方一块预留的矩形安装面，周边有走线槽和相邻阀组，留给壳体的外轮廓宽度不能超出安装法兰两侧各十二毫米，深度方向要避开后方横置的管线，顶部还要预留操作手轮的活动行程，所以整个壳体的长宽高比例没有做成常规方盒，而是顺着内部元件的排布做了高低错落的阶梯造型。

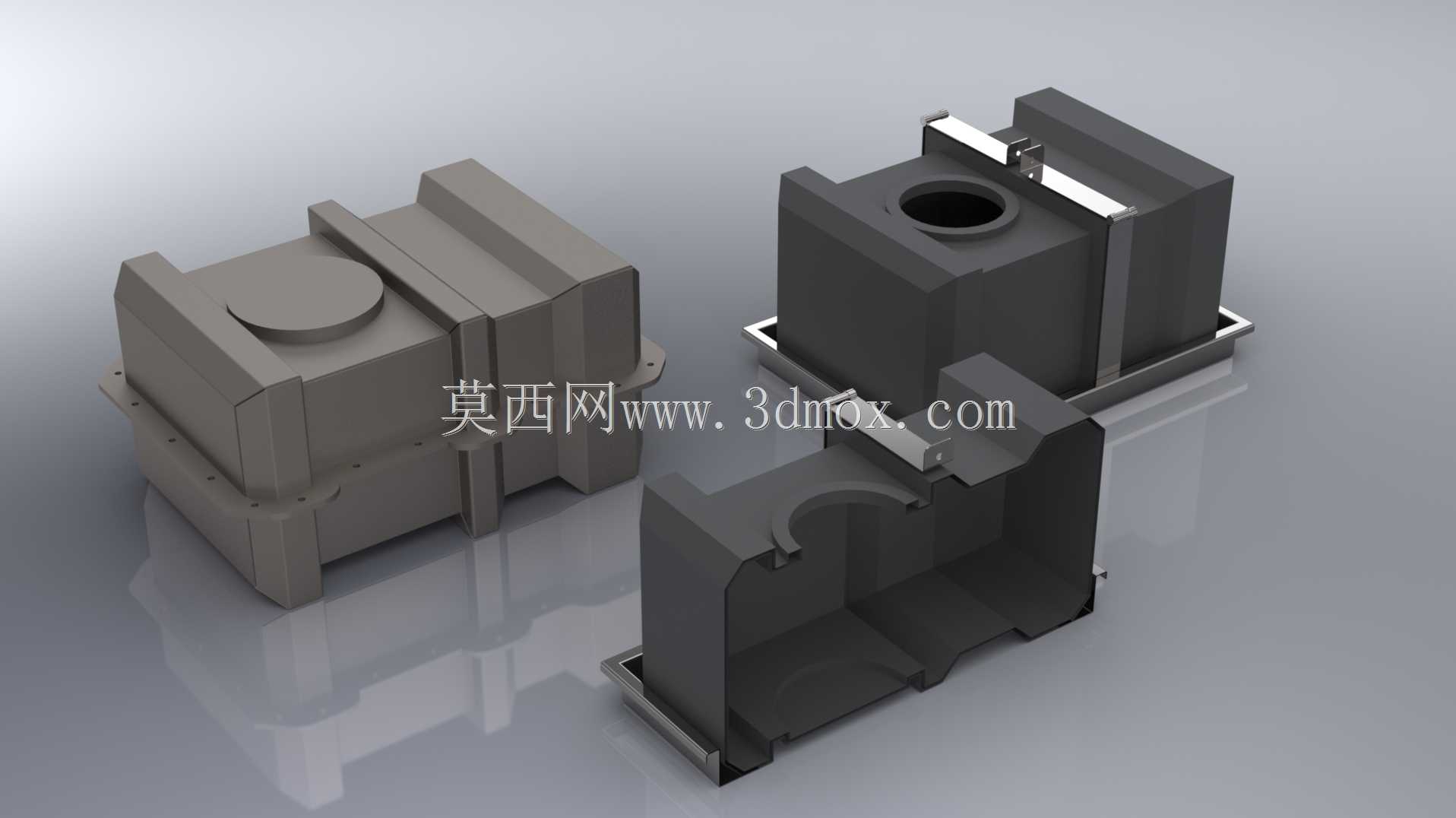

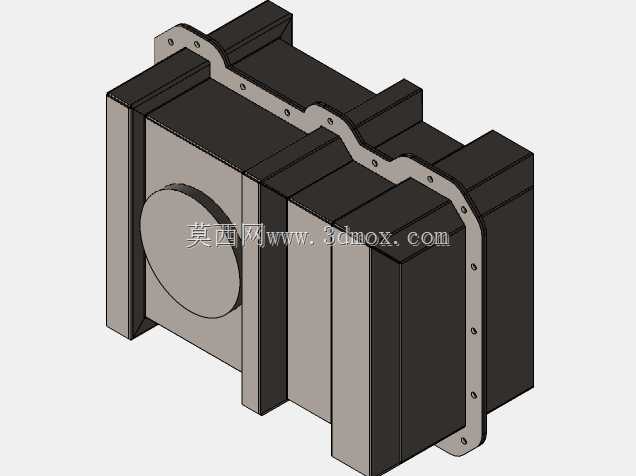

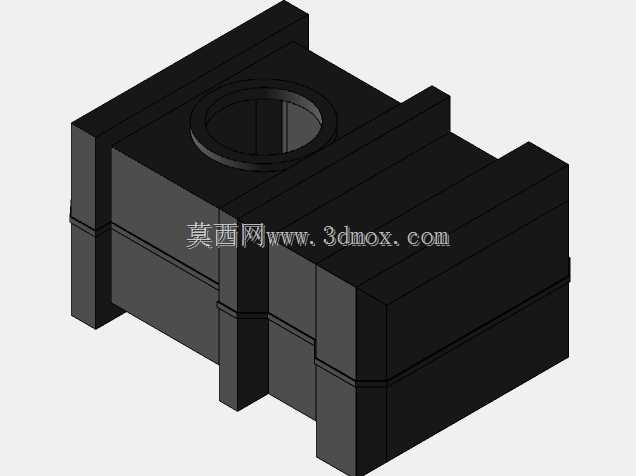

　　拆分后的三个壳体件分别承担不同功能：闭合状态的外罩负责正面防护，顶面的圆形凸台对应内部滤芯或者接线端子的检修位，日常维护不需要拆下整个外罩，只需要打开顶部对应的压盖就可以完成操作；剖开的半壳展示了内部的腔体布局，侧壁预留的卡扣槽和加强筋位置，是为了在注塑成型后保证壳体侧壁不会因为长期受内压或者外部磕碰出现凹陷；底部带法兰边的底座件，四周均匀分布安装孔，孔位做了下沉沉台，锁紧螺丝后螺丝头不会突出法兰底面，保证壳体可以完全贴合安装基准面，不会出现翘角虚接。

　　这类防护壳体最常见的应用场景，是车间产线旁的分布式控制单元、户外通讯中继柜的内置模块罩，或者小型工控设备的防尘外罩。现场使用时，壳体首先要阻挡加工过程中产生的切削液飞溅、粉尘沉积，还要承受日常巡检时的无意碰撞，所以结构设计上没有做大面积的薄壁平面，所有大平面内侧都排布了纵横交错的加强筋，筋条厚度控制在壁厚的百分之六十左右，避免注塑成型时在外壳表面留下缩痕。壳体的合模面没有做在外观可见的正面，而是布置在侧面阶梯的转折位置，合模线顺着棱线走，后续即使有轻微的合模飞边，也不会影响外观面的平整度。

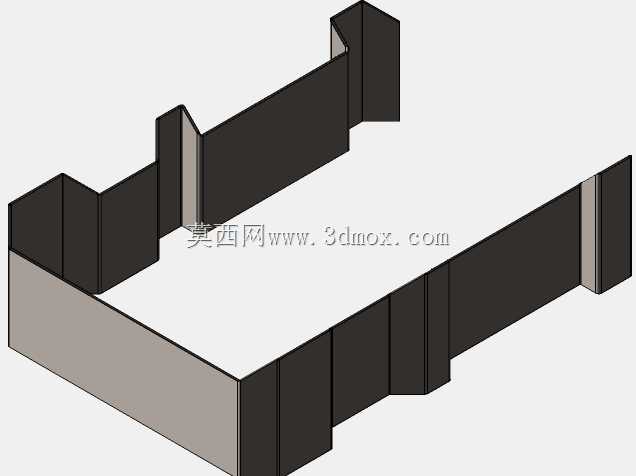

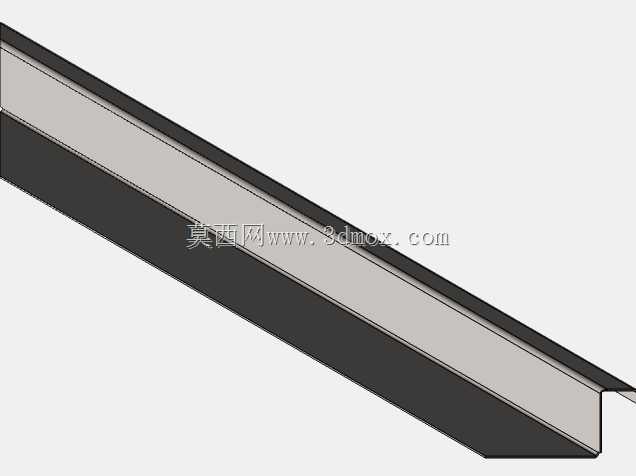

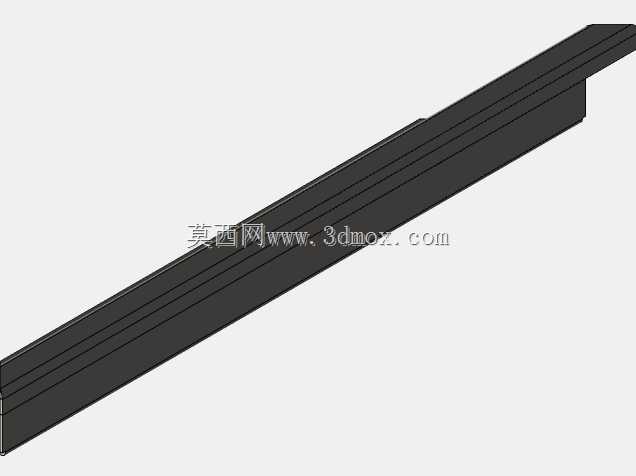

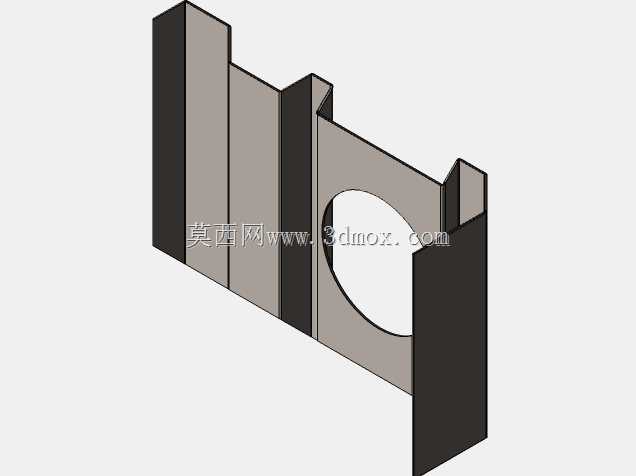

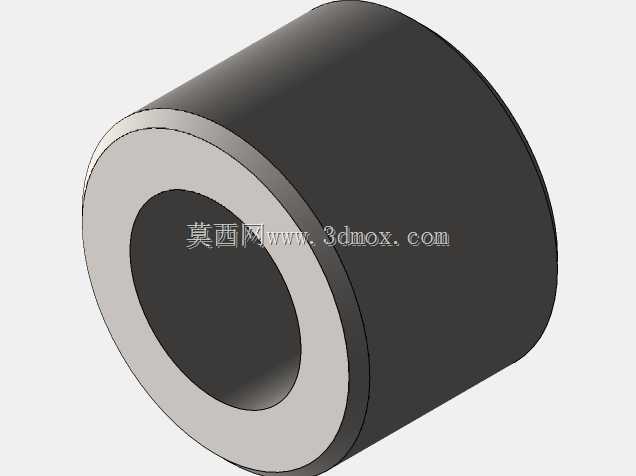

　　腔体内部的空间划分做了明确的功能分区：靠近底座法兰的下部区域留给接线端子和固定导轨，侧壁上的卡槽可以直接卡装标准导轨，不需要额外在壳体内攻丝锁付；中部的大空腔用来容纳核心功能模块，周围留出的间隙保证接线后线束有自然的弯曲弧度，不会出现硬折死弯；顶部的圆形开孔对应需要外露调节或者检修的部件，孔位周边做了凸台加厚，装配密封胶圈后可以达到防尘防水的防护等级。

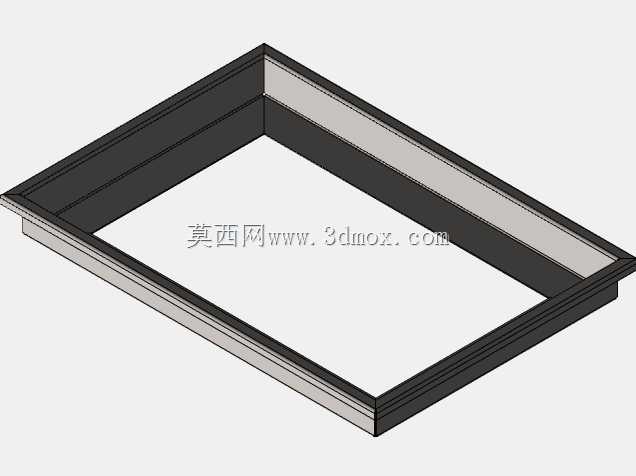

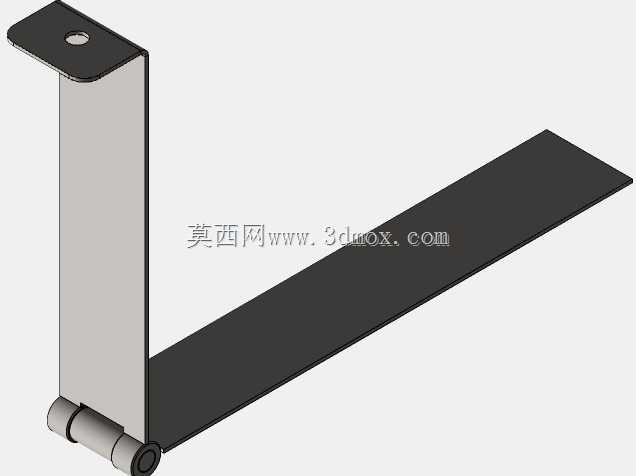

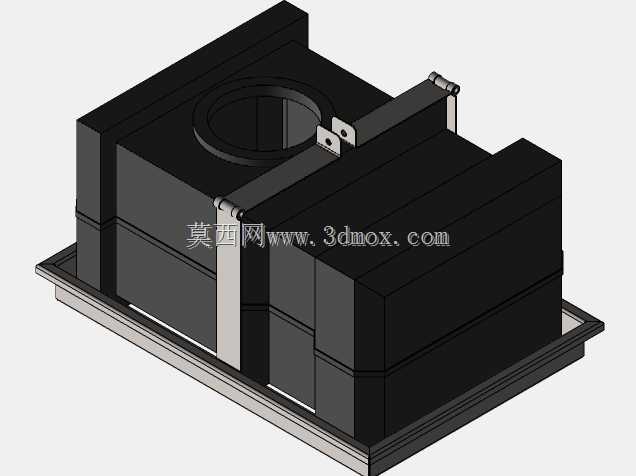

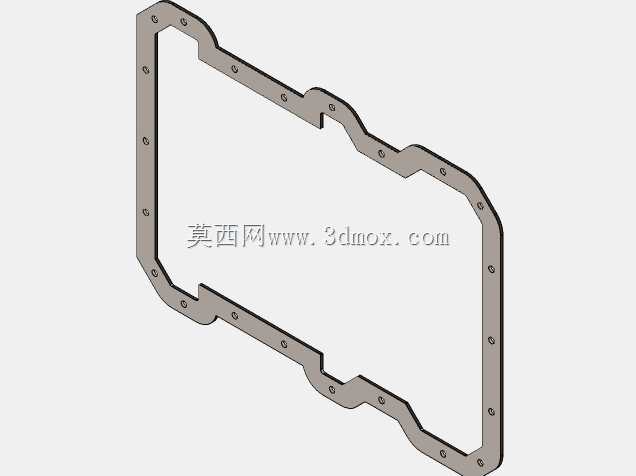

　　安装边界的校核在建模阶段就同步完成：底座法兰的安装孔孔距按照现场安装板的预留孔位一一对应，法兰边缘做了小角度的拔模斜度，注塑件从模具取出时不会刮伤侧壁；壳体两侧的凹槽是为了配合设备上的快速卡扣，装配时对准导向槽一推就能完成预固定，后续再锁付底部的固定螺丝，装配效率比全螺丝连接的结构提升很多。剖开的结构件也把壁厚的过渡逻辑完整呈现出来：从底座法兰的厚壁，到侧壁的均匀壁厚，再到顶部凸台的局部加厚，所有壁厚过渡都采用渐变衔接，没有出现壁厚突变的位置，从根源上减少注塑过程中内部气孔、表面凹陷的成型缺陷。

　　壳体边角全部做了圆角处理，外圆角避免搬运安装时划伤装配人员，内圆角则减少塑料件成型时的应力集中，长期受温变影响也不会在尖角位置出现开裂。整体结构没有多余的装饰特征，每一处凸起、凹槽、开孔都对应实际装配、防护、维护的功能需求，完全服务于工业现场的实际使用工况。
