双轮辐式金属卷线卷筒绕线轮结构

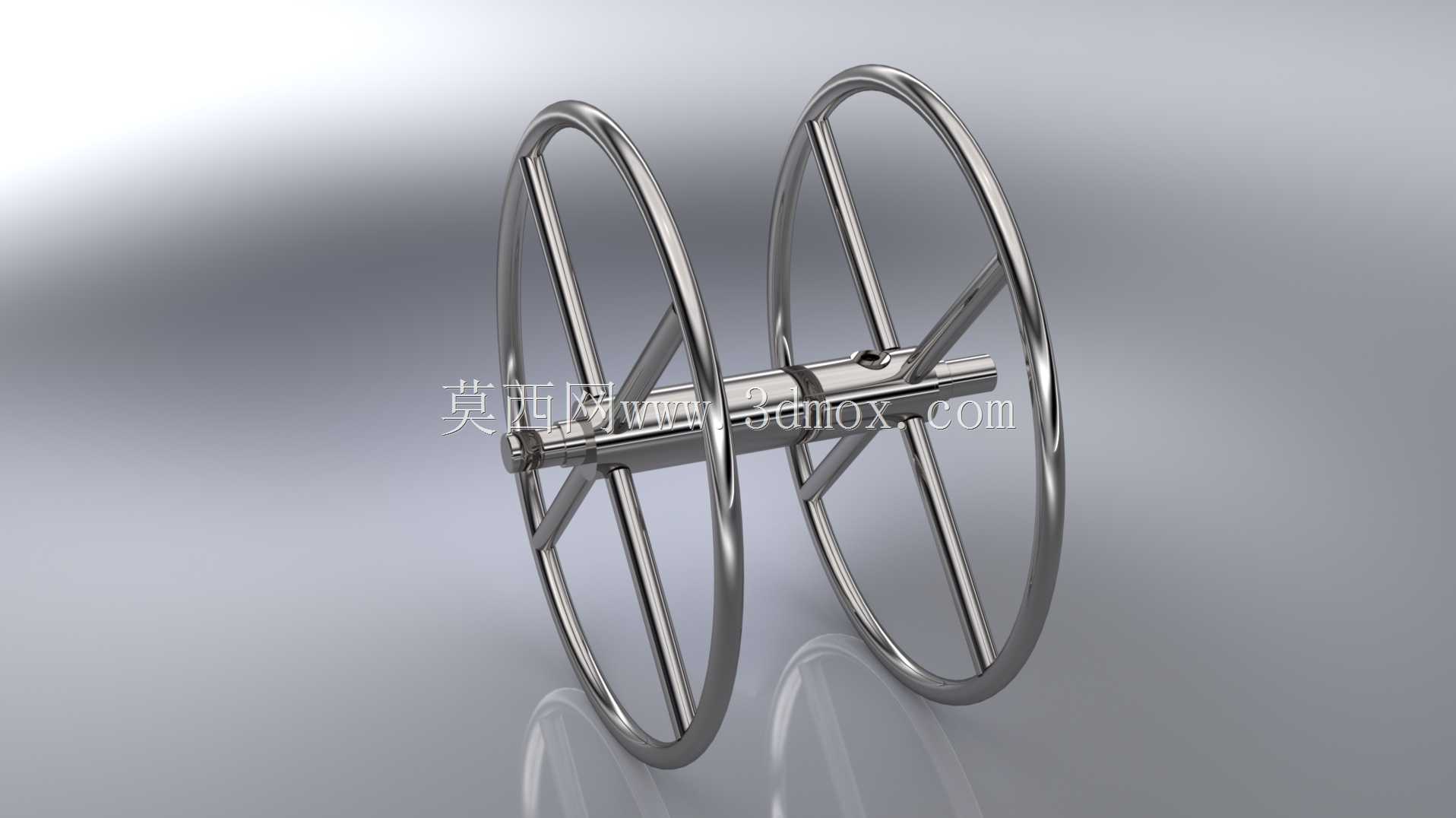

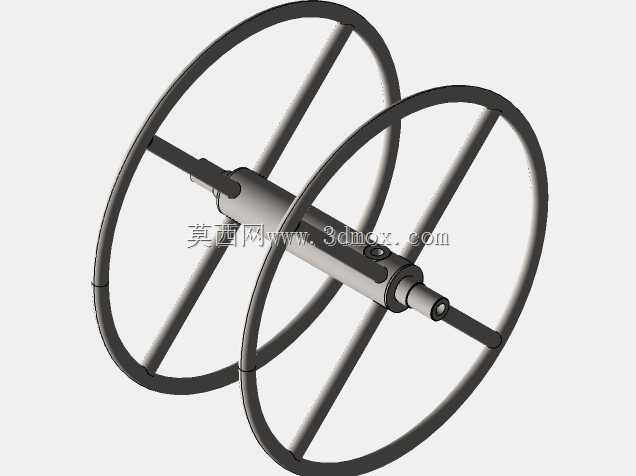

　　该构件为双轮缘辐条式卷绕承载结构，整体采用左右对称布置，核心功能是为柔性线材、缆绳、细金属丝或带状物料提供卷绕支撑与回转收纳界面。结构主体由两根同轴环形轮缘、中心贯通轴体以及连接轮缘与轴段的径向辐条组成，轮缘采用圆截面金属弯制而成，闭合圆环轮廓保证卷绕过程中物料不会从侧向滑脱，辐条沿圆周方向均匀分布，将外圈轮缘承受的径向载荷直接传递至中心轴段，既减少了实体腹板带来的材料冗余，又能在轻量化前提下维持轮架的整体刚性。

　　从实际使用场景看，这类卷轮常见于小型线缆放线工位、手工编织线材周转、绳索收纳装置以及实验台架上的柔性介质导向机构。工作时中心轴穿入两侧支撑座，轮体可绕轴线自由回转，线材逐层缠绕在两轮缘之间的容纳区间内，抽拉线材时轮体随动旋转，避免线材打结、扭折或与地面摩擦磨损。相比封闭式卷筒，辐条镂空结构能够直接观察剩余线材容量，缠绕过程中夹带的粉尘、碎屑也可从辐条间隙自然脱落，不会在轮腔内部积存。

　　设计思路上优先保证回转同轴度，两侧轮缘的中心平面需与中心轴轴线严格垂直，否则高速抽线时轮体会出现轴向窜动，导致线材排列不齐、边缘挤压变形。辐条与轮缘、轴套的衔接位置采用圆滑过渡，避免应力集中在焊接或装配交点处，承受反复启停冲击时不易出现裂纹。中心轴段预留有定位孔与配合轴颈，可与轴承、阻尼套或止转销配合，根据工位需求选择自由回转、带阻尼放线或者锁止固定三种状态：自由回转适合连续抽线工况，阻尼结构能够防止轮体惯性反转造成线材松脱，锁止状态则用于固定长度线材的存储转运。

　　外形边界方面，两轮缘外侧间距决定了单次可卷绕线材的最大宽度，轮缘内径减去中心轴外径的径向空间决定卷绕层数，整体外径则需与安装支架的避让空间匹配，设计时要保证轮缘最外圆与周边机架、护罩之间保留足够安全间隙，防止回转过程中发生剐蹭。中心轴的伸出长度需兼顾两侧支撑座的安装厚度，轴径与支撑轴承内孔匹配，轴端可设计扁位或销孔传递扭矩。轮缘圆钢直径的选取兼顾抗变形能力与整体重量，辐条数量在满足支撑刚性的前提下尽量减少，降低转动惯量，让抽线动作更轻快。该结构建模时需重点保证环形轮缘的圆度、辐条圆周均布角度以及左右轮组的同轴度，装配验证阶段可模拟轮体绕轴回转，检查所有辐条与轮缘在旋转包络内无干涉，为后续工程出图与加工制作提供准确的几何依据。
