渗透式金属舱体轴流散热风轮结构

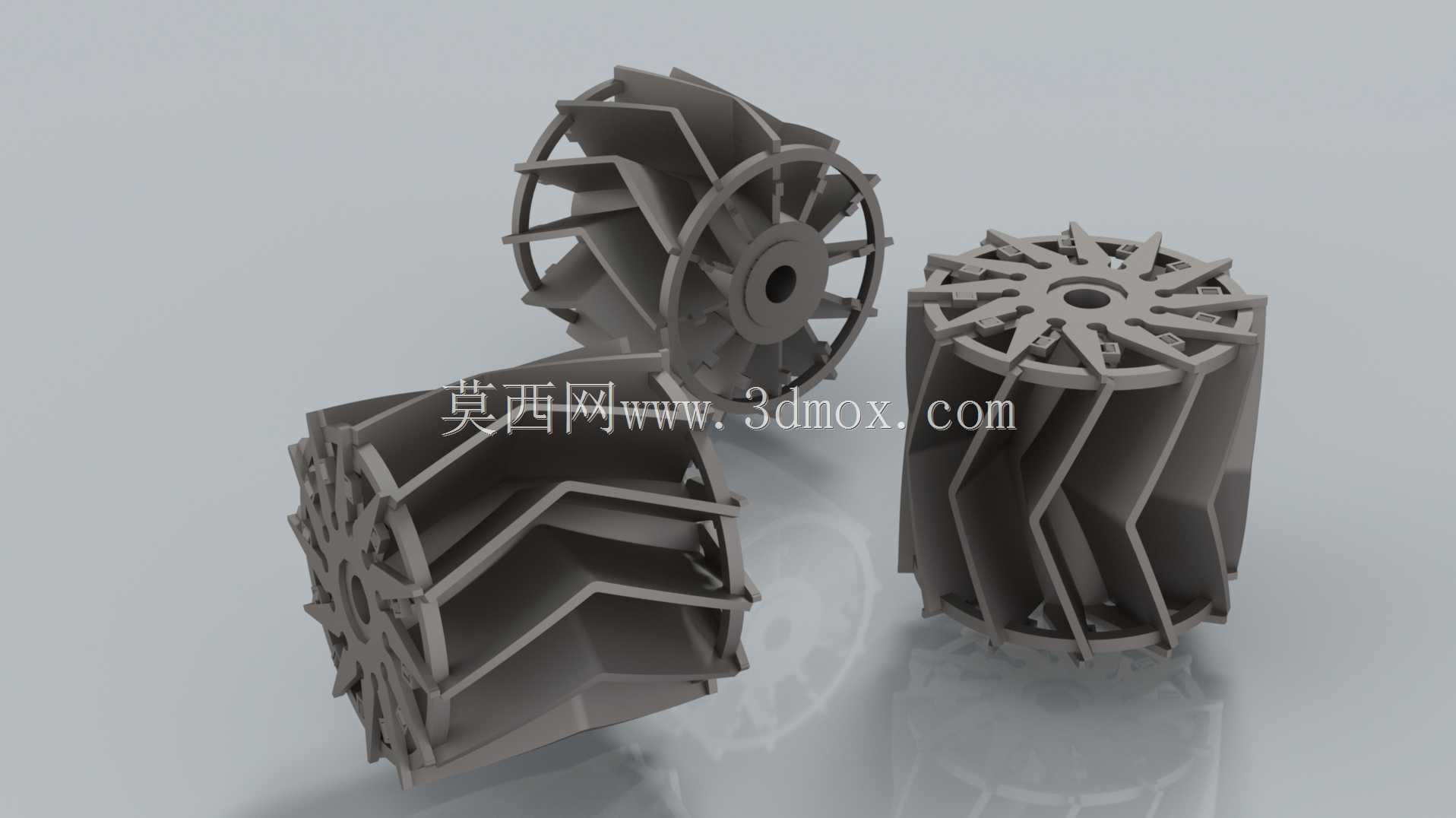

　　该风轮结构主要面向密闭金属舱体、电子设备机柜、小型动力舱以及需要持续气流交换的工业箱体场景。实际使用中，这类部件并不单独构成整机，而是嵌入通风系统内部，通过旋转带动空气沿轴向或近轴向流动，把舱内积聚的热量、粉尘滞留区的滞止空气以及局部高温元件周围的热边界层带走。与普通塑料扇叶相比，金属质感的叶轮结构更强调刚性、耐温和长期运行稳定性，适合在空间紧凑、维护周期较长、周围存在机械振动或温升较高的设备中使用。

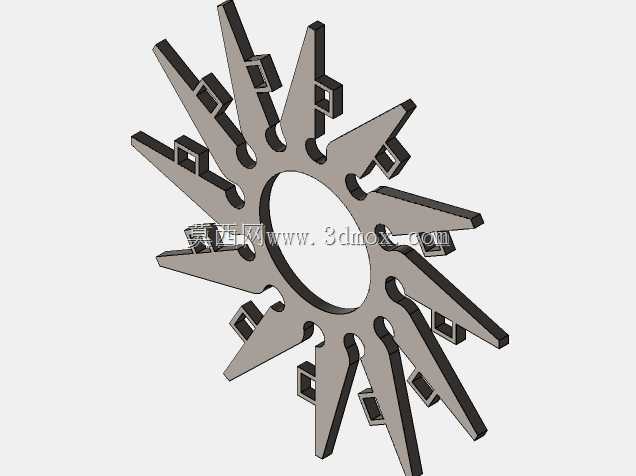

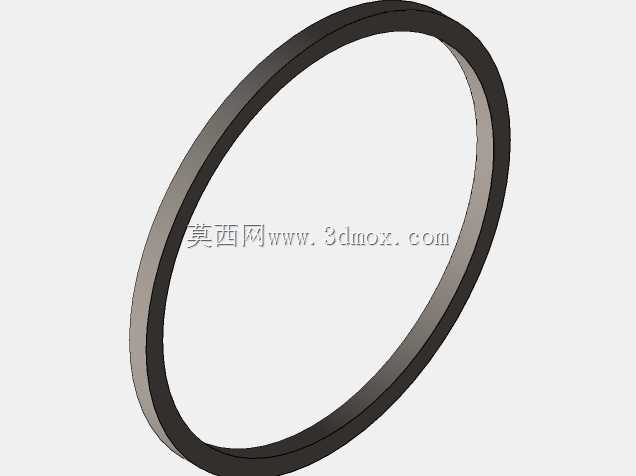

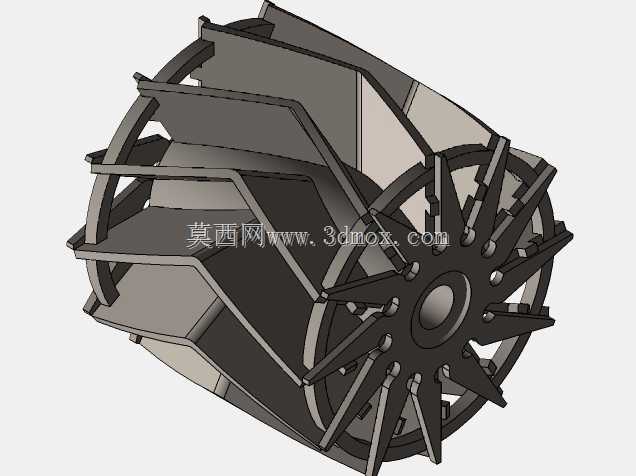

　　从功能上看，风轮的核心任务不是追求单一高转速，而是在有限舱壁开孔和安装腔体内建立稳定压差。叶片采用多片径向布置并带有折转形态，气流进入叶轮后不仅获得轴向推进，还会受到周向引导，从而减少直叶片在小尺寸腔体内容易出现的气流脱流。轮缘位置设置连接筋和环形约束，可使叶片外缘在高速旋转时保持形位稳定，避免叶尖与风道内壁发生擦碰。中心孔用于与电机轴或传动轴配合，周围的辐板承担扭矩传递，将驱动端的旋转力矩均匀分配到每一片叶片上。

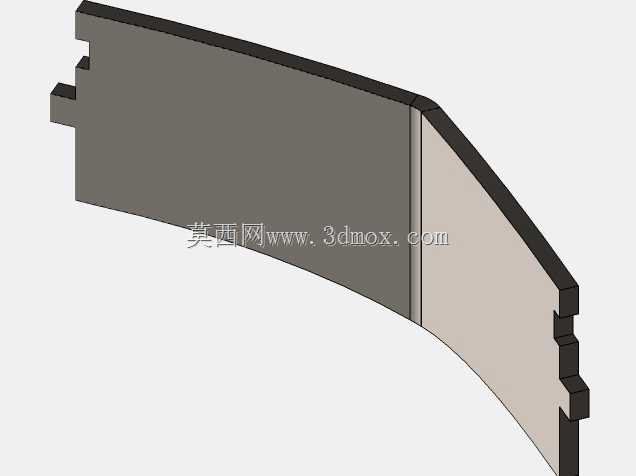

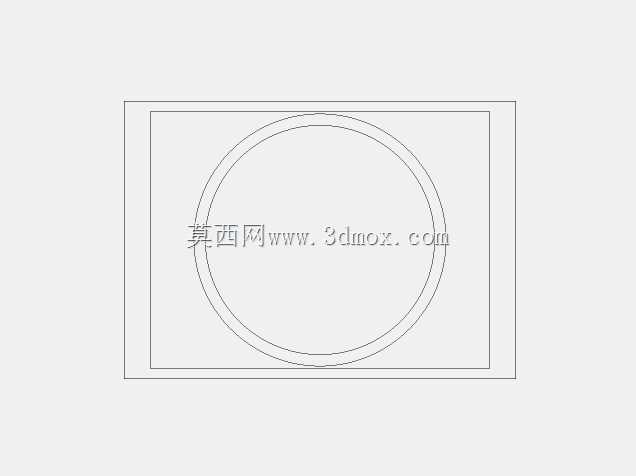

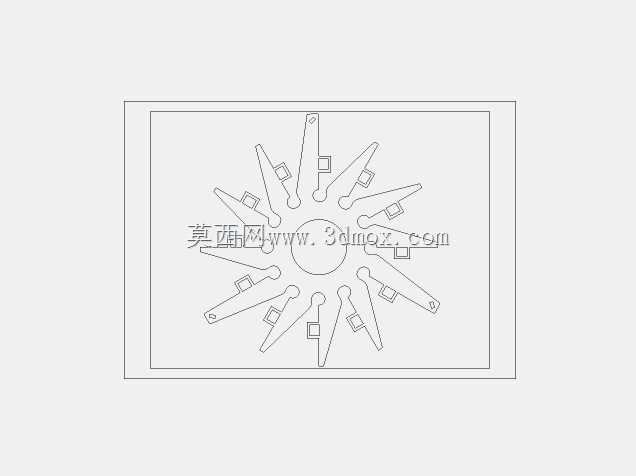

　　设计思路上，该结构把气动外形、装配边界和制造可行性放在同一层级考虑。叶片并非简单平板拉伸，而是形成具有弯折角度的立体曲面，这样可以在相同外径下提高气流导向能力。相邻叶片之间保留较宽流道，便于空气携带少量灰尘通过，也降低了杂物卡滞带来的停转风险。叶轮两端的轮盘和外圈形成框架式支撑，使单薄叶片不再独立承受离心载荷，而是通过轮缘、轮毂和叶片根部共同构成受力闭环。对于三维建模而言，叶片的阵列角度、根部圆角、轮缘包覆深度以及中心孔同轴度，都是后续工程出图和加工校核时需要重点控制的部位。

　　外形尺寸方面，这类风轮通常按照舱体内部预留的圆柱形空间确定外径，叶片外圆与风道壁之间需要保留均匀间隙。间隙过小，热膨胀、加工误差或轴系跳动会导致摩擦；间隙过大，则会在叶尖处形成回流，降低通风效率。中心安装孔需与电机轴径、键连接或紧定螺钉方式匹配，轮毂端面还要考虑与电机端盖、挡圈或锁紧螺母的轴向位置关系。若安装在机柜侧壁，风轮前方应设置防护网或通风栅，后方保留排气通道；若安装在舱体内部循环风道中，则需要让叶轮轴线与气流通道尽量重合，避免入口被线缆、支架或隔板遮挡。

　　在设备选型和结构复核时，不能只看叶轮外观。叶片数量决定了流量、噪声和转速之间的平衡：叶片较多时，气流脉动相对细密，适合对振动和噪声敏感的电子舱；叶片较少且流道开阔时，通过含尘空气的能力更好，适合粗糙工业环境。该模型呈现的多叶片、强轮缘结构，更偏向稳定送风与紧凑安装，其轮盘开孔和镂空区域既减轻了转动惯量，也为电机侧空气回流提供了通道。装配时还要确认旋转方向与叶片折向一致，反向运转会显著削弱压升，并可能使气流在叶道内形成紊乱旋涡。

　　从维护角度看，金属舱体风扇长期运行后，叶片前缘和轮缘内侧容易积灰，积灰不均匀会破坏动平衡，表现为轴承温升、噪声增大或舱壁共振。因此在结构布置时，应在风轮附近预留清扫和拆检空间，电机固定面与风轮轴线保持垂直，紧固件采用防松措施。若用于高温舱段，还需结合材料热膨胀系数校核叶尖间隙；若用于移动设备，则要关注冲击载荷下轮毂与轴连接的可靠性。整体来看，该风轮是一种以通风散热为核心、兼顾刚性与安装边界的机械零部件，其建模重点在于叶片阵列、轮缘支撑、中心配合以及与舱体风道的空间协调。
