船用双十字轴式万向传动轴结构

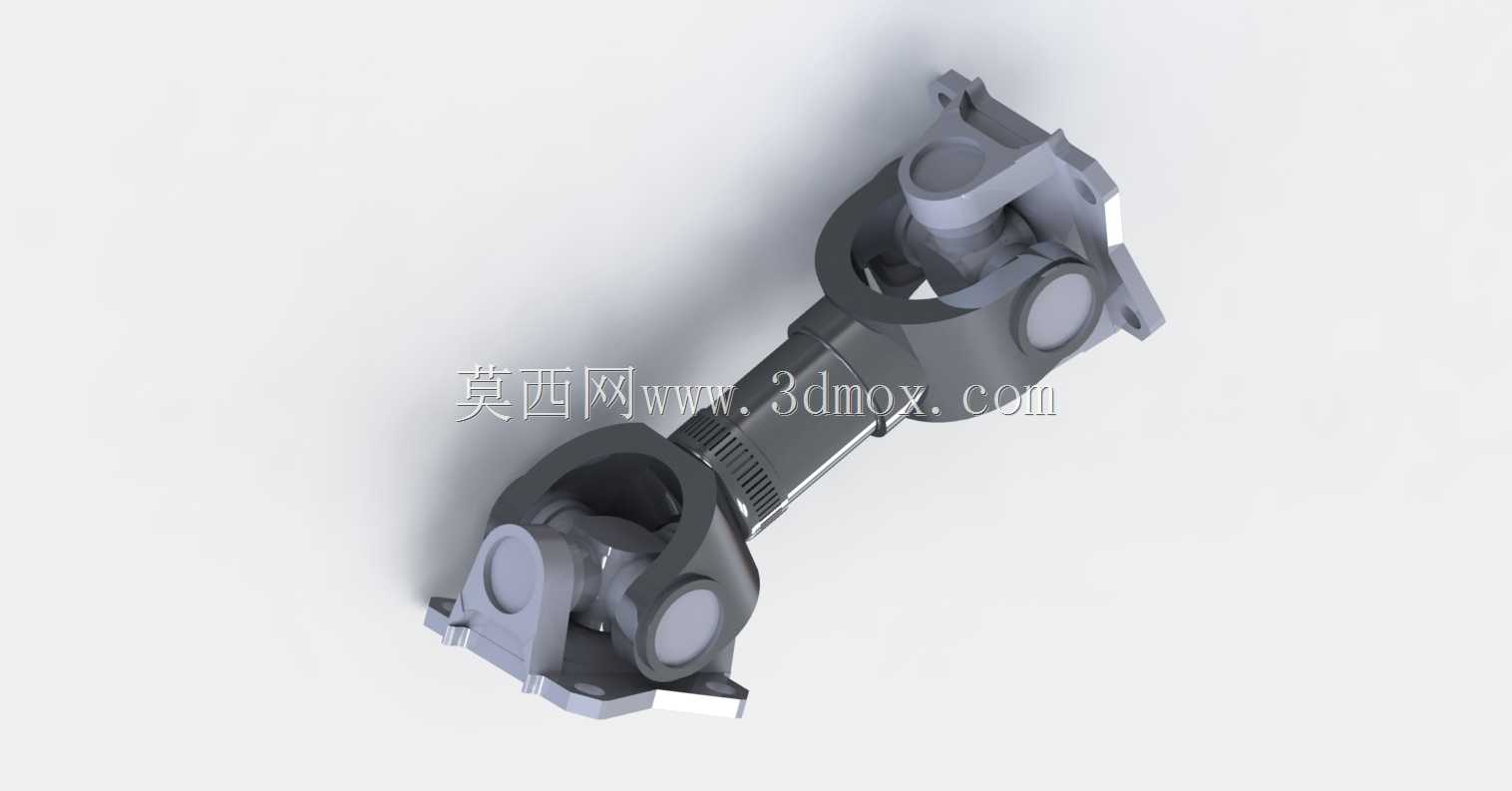

　　该三维结构呈现的是一种两端带十字轴铰接的船用传动轴，主要用于船舶动力传递路径中存在轴线偏角、安装错位或运行中相对位移的场合。实际布置时，发动机、齿轮箱、尾轴或推进机构往往难以长期保持严格同轴，船体受载荷、波浪冲击和热变形影响后，轴系中心线也会产生微小变化；这类双万向铰接结构能够在两端法兰之间补偿角度偏差，同时持续传递旋转扭矩，避免刚性连接造成轴承过载、轴颈弯曲或连接螺栓疲劳。

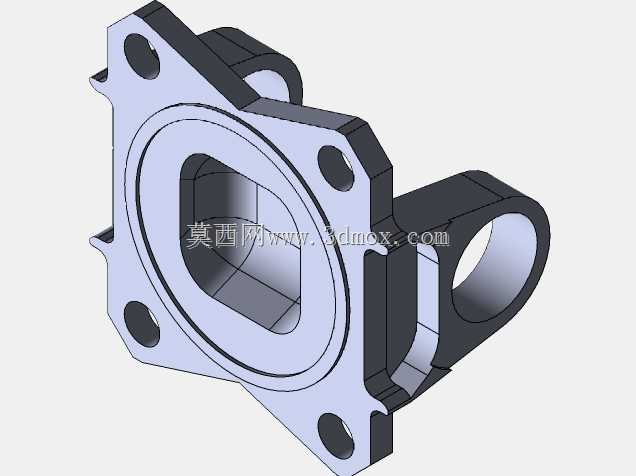

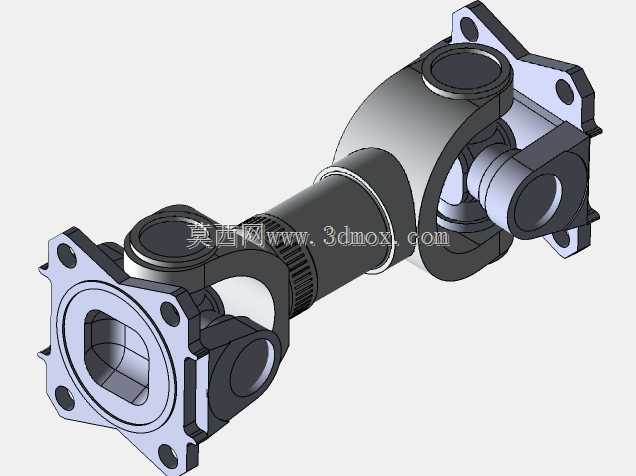

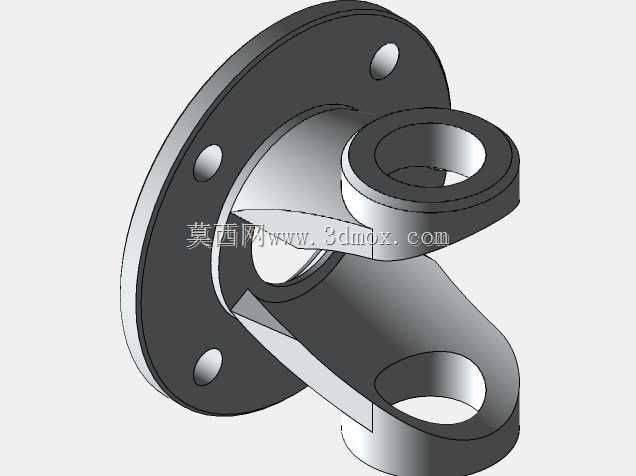

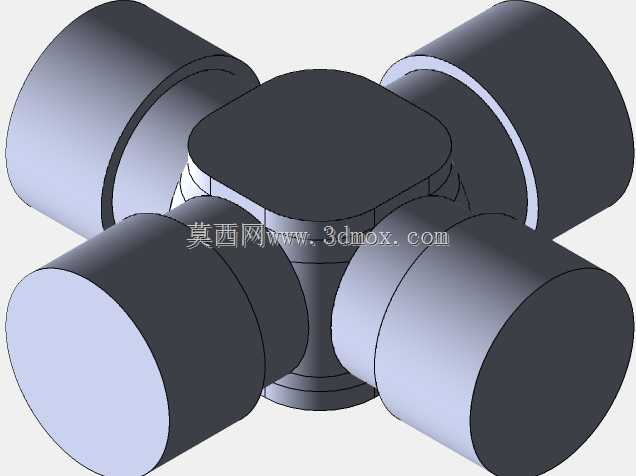

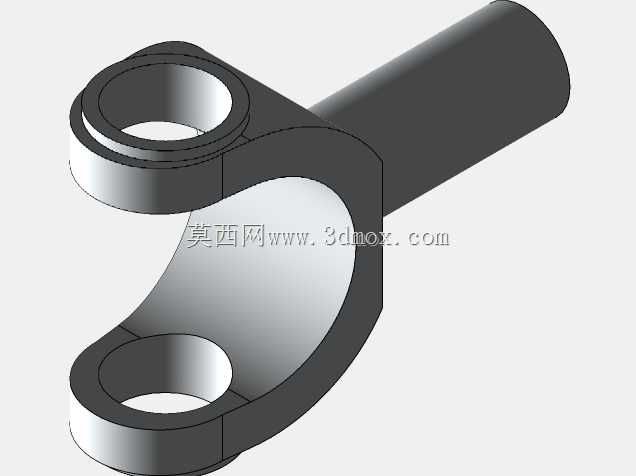

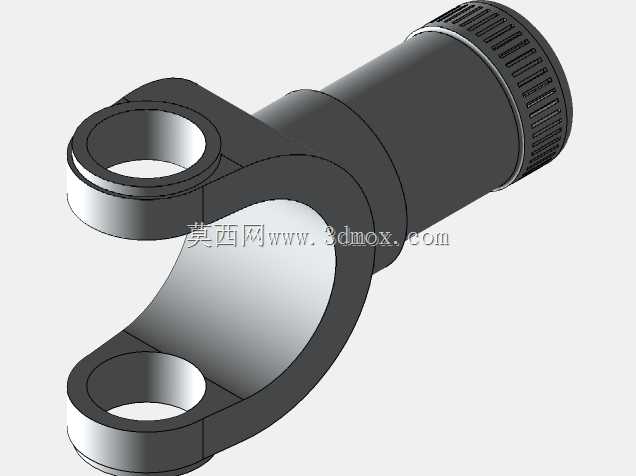

　　从模型外形看，轴体中部为分段式传力杆，两端各设置一组十字轴组件。十字轴位于叉形接头之间，四个轴颈分别嵌入两侧叉耳的支承位置，使输入端和输出端可绕相互垂直的两个方向摆动。端部叉头带有安装孔和贴合面，用于与相邻设备法兰或轴端支座连接；中部杆身承担主要扭矩传递，并通过轮廓变化兼顾刚度与装配空间。整体结构没有采用封闭箱体，而是外露铰接关节，便于在设计阶段检查叉耳开口、十字轴摆角、端部螺栓空间以及轴段干涉情况。

　　在功能特性上，该类传动轴的核心不是单纯延长轴距，而是在偏角条件下保持动力连续。单组十字轴铰接在输入、输出轴存在夹角时会引起瞬时转速波动，两端布置铰接关节后，可通过合理匹配两端相位和偏角，降低转速与扭矩脉动对尾轴系统的影响。船用工况下，推进负载会随水流、转向和航速变化而波动，铰接处需要承受扭转、冲击和反复摆动，因此叉耳根部、十字轴轴颈、端部法兰孔位都是结构校核重点。建模时应保留这些受力区域的圆角、壁厚和支承宽度，不宜只做外观简化，否则后续有限元分析或装配干涉检查会失去参考价值。

　　设计思路上，端部连接面需要先依据配套设备确定法兰孔分布、贴合面直径和螺栓规格，再反推叉耳外形。十字轴的有效摆角决定轴系允许偏转角，摆角过小无法吸收安装误差，摆角过大则会使关节支承条件恶化、传动平稳性下降。中部轴径要根据传递扭矩、轴段长度和临界转速综合确定：过细会在冲击载荷下产生过大扭转变形，过粗则增加重量并占用船体内部通道。轴段与叉头连接处应避免突变台阶，模型中可见的过渡轮廓有利于降低应力集中，也便于后续铸造、焊接或机加工方案选择。

　　外形尺寸与安装边界方面，两端法兰贴合面是最主要的定位基准，装配时需保证贴合面清洁、孔位对中，并预留螺栓穿入和拧紧工具的操作空间。十字轴外侧叉耳在最大摆角下会发生空间扫动，周围不能与船体肋板、管路、电缆桥架或维护平台发生碰撞；三维布置时应按极限偏转角转动叉头，检查关节外圈、螺栓头和中部轴身在全行程中的最小间隙。轴向长度也要考虑拆装余量，若两端设备间距固定，传动轴需具备一定的轴向调整或装配让位能力，否则在船台合拢和维修拆卸时可能无法取出。

　　该结构适用于船舶动力系统、甲板设备传动、工业重载联轴器以及存在错位补偿需求的旋转机械。建模评审时，应重点查看端部孔系同轴度、叉耳对称度、十字轴中心高、中间轴段直线度以及铰接件运动包络。对于工程应用而言，完整的三维模型不仅用于展示外形，更能直接服务于轴系布置、干涉校验、维护空间确认和关键受力件细化设计。
