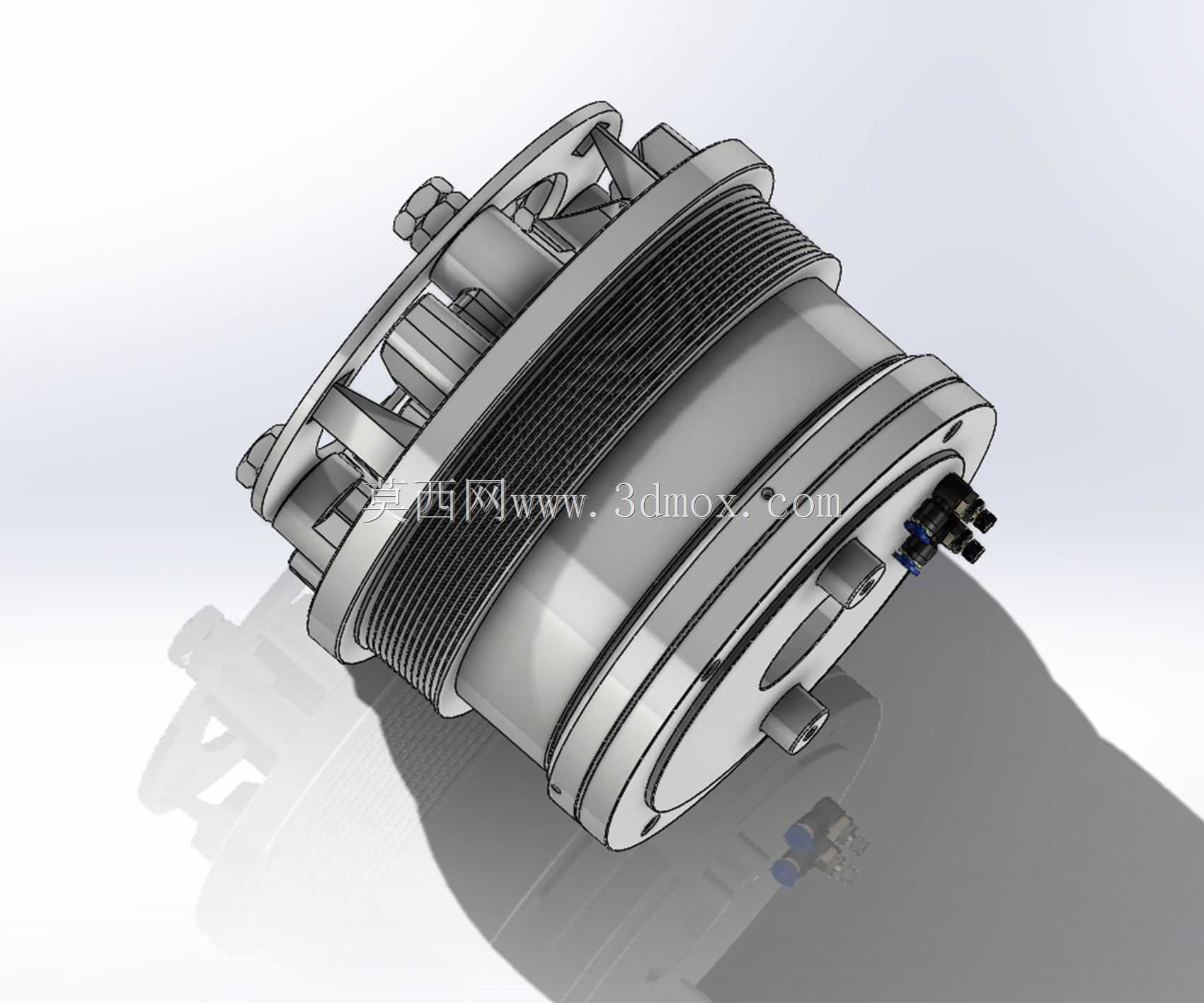

该锥形铲柄连接锁紧工装主要面向工程机械属具快换、林业采伐机具挂载、土方铲斗辅具对接以及重载作业终端的刚性连接场景,在实际产线与野外作业工况中,这类接口承担着将前端执行铲具与主机输出端进行同轴定位、扭矩传递与轴向锁止的核心作用。整套结构采用带外螺纹的筒状主体作为基体,前端集成多孔位法兰锁紧盘,盘体周向均布多组六角锁紧螺栓与定位卡槽,内部设置十字交叉的承载肋板与锥面贴合腔,后端为光滑圆柱配合段,整体轮廓为同轴回转体搭配前端法兰的组合形态,轴向安装边界需预留足够的螺栓拧动操作空间,径向外圆尺寸与主机连接套的内孔形成间隙配合基准。

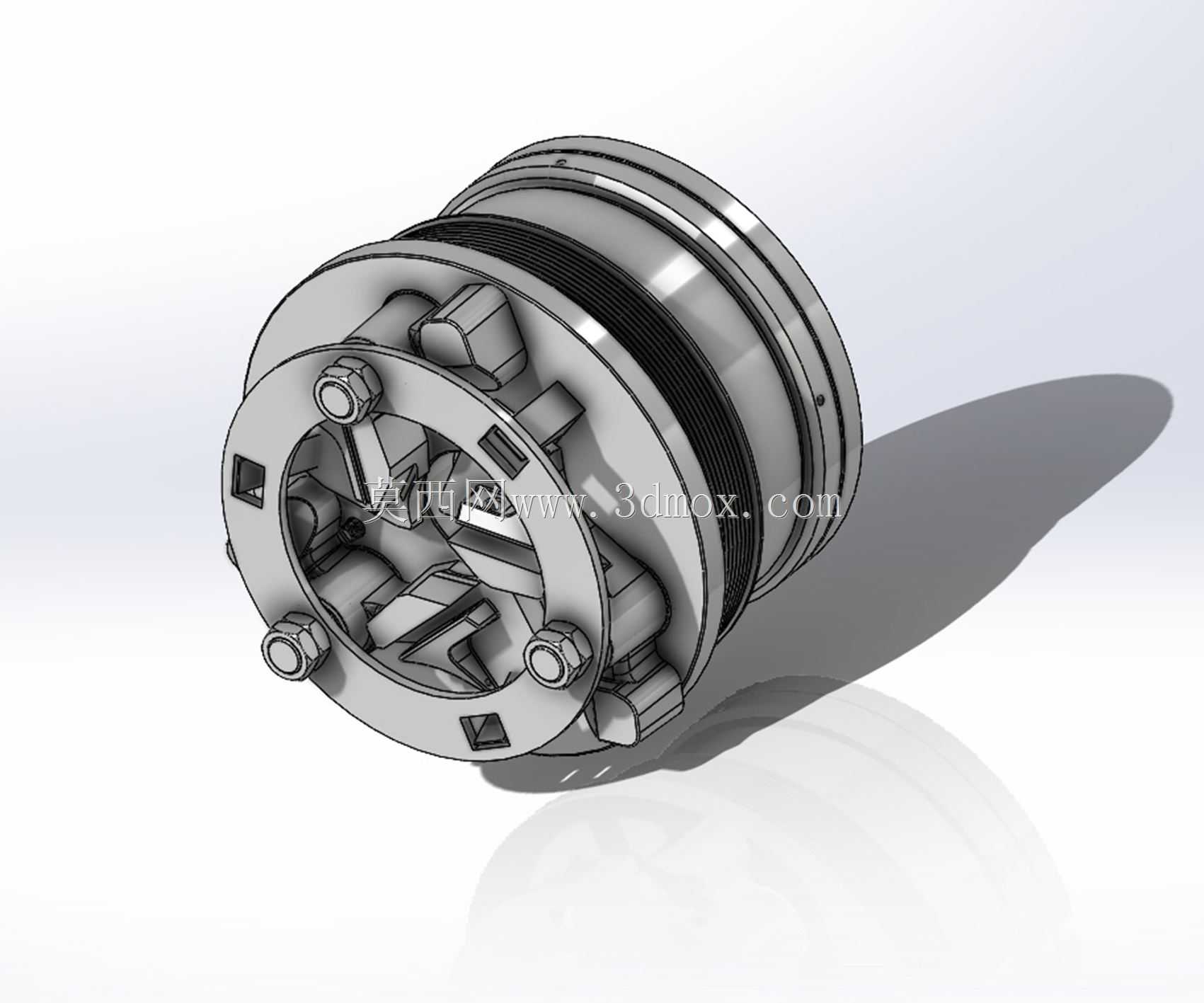

从结构设计逻辑来看,锥面配合段是整套工装的定位核心,锥度取值经过载荷校核:锥度过小会导致拆装时轴向顶出力过大,野外维护拆卸困难;锥度过大则会在重载冲击下出现自锁失效、配合面松脱窜动,因此设计中采用中等自锁锥度,既保证装配时依靠轴向压紧即可实现无间隙同轴贴合,又能在拆除锁紧件后通过顶丝孔顺利分离。前端法兰盘上的六组锁紧螺栓并非单纯做轴向压紧,螺栓头部嵌入法兰端面的沉台槽内,拧紧后螺栓杆穿过法兰通孔与主机对接盘的螺纹孔啮合,周向分布的卡槽同时嵌入对接盘的定位凸键,凸键承担作业时的绝大部分剪切扭矩,螺栓仅负责提供持续的轴向预紧力,避免螺栓直接受剪发生断裂,这种“键承载、螺栓锁压”的分工设计在重载冲击工况下可靠性远高于纯螺栓传扭结构。

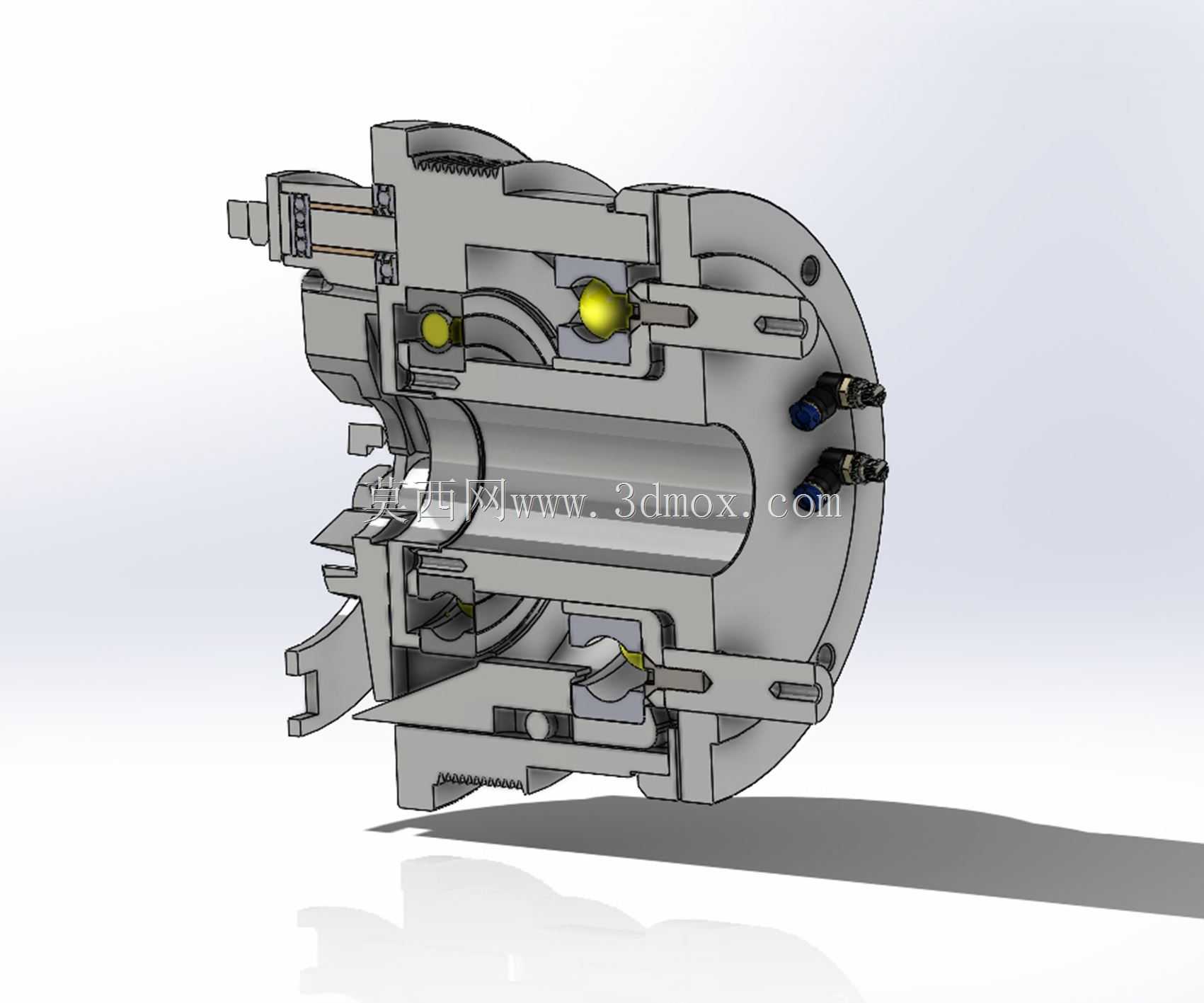

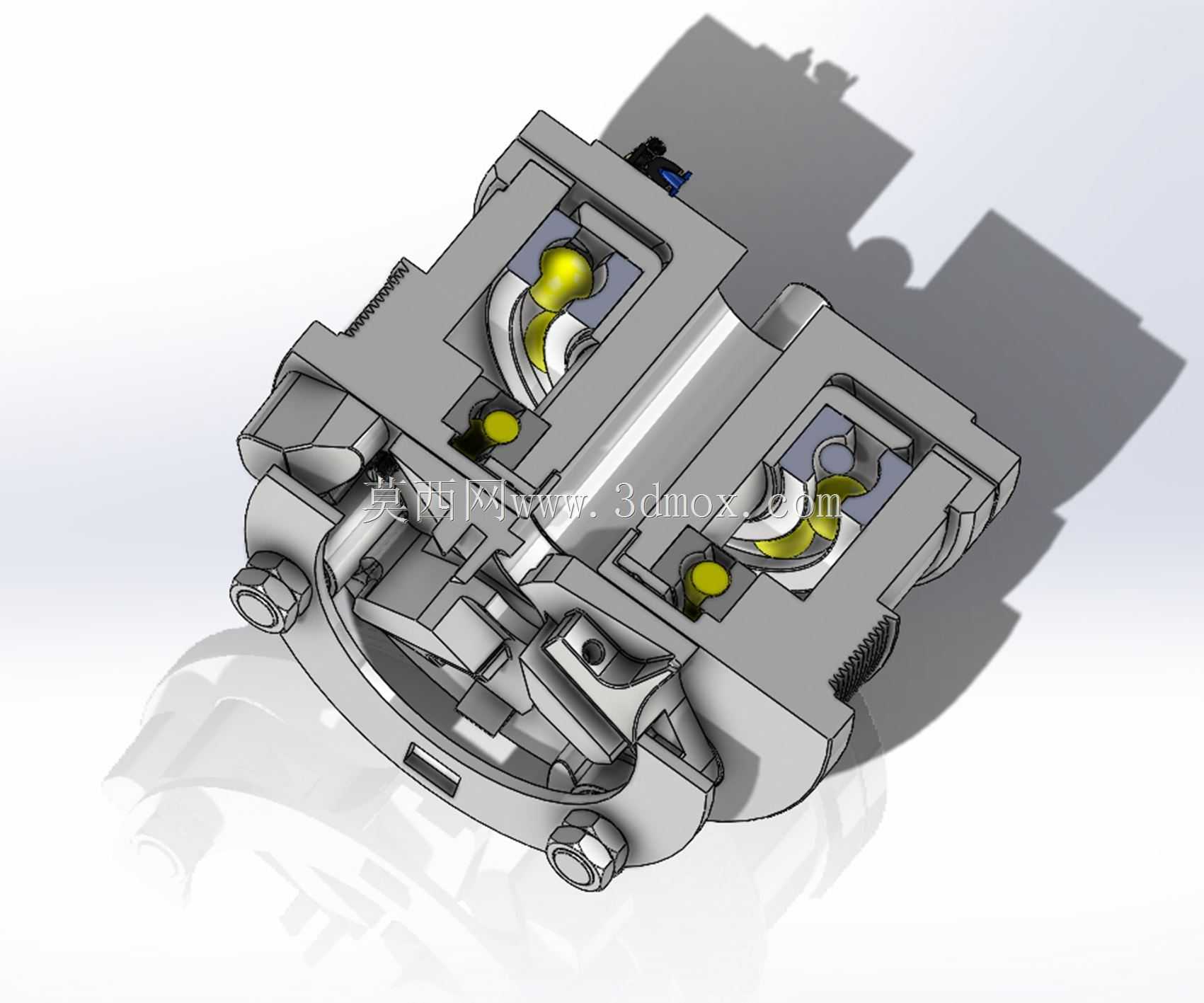

内部十字交叉肋板的设计也经过受力优化:工装在铲掘作业时,前端铲具会受到偏载弯矩,若筒体内壁为光滑空腔,侧壁会在交变弯矩作用下出现椭圆变形,长期运行后配合锥面会出现局部磨损、定位精度丢失;十字肋板将筒体内腔分隔为四个扇形空腔,既大幅提升了筒体的截面抗弯模量,又不会过多增加整体重量,肋板与筒体内壁、前端法兰背面采用满焊连接的结构逻辑,三维建模时所有交接位置均做了应力释放圆角,避免焊接应力集中导致的早期开裂。外圆面上的多道环形外螺纹用于和主机连接套的内螺纹旋合,作为粗定位结构,在法兰螺栓锁紧前先通过螺纹旋合将锥面初步压合,降低法兰螺栓的拧紧载荷,螺纹段末端设置的退刀槽保证螺纹加工时不会出现牙型不完整的缺陷,同时也为密封圈提供了安装槽位,在多粉尘、多泥浆的作业环境下,可在槽内加装防尘密封圈,阻止泥沙进入锥面配合面,避免磨粒磨损拉伤配合表面。
现场安装时,首先将后端圆柱配合段对准主机连接套的内孔,旋转筒体让外螺纹与套内螺纹旋合,直到前端锥面完全进入对接锥腔,此时转动工装调整法兰盘上的通孔与对接盘螺纹孔对位,插入锁紧螺栓后按照对角顺序分次拧紧,保证法兰面周向压紧力均匀,不会出现单侧贴合间隙;周向的定位卡槽需提前与对接盘的凸键对齐,若凸键与卡槽存在微量错位,可略微转动工装借助螺纹的轴向进给让键顺利滑入槽内,装配完成后各螺栓的预紧力需保持一致,避免偏载导致部分螺栓过载。维护阶段拆解时,先完全松开所有锁紧螺栓,再通过法兰盘上预留的两个顶丝孔拧入顶丝,将工装从锥腔中均匀顶出,禁止直接用焊枪切割或者重锤敲击法兰面,否则会造成锥面拉伤、法兰变形。
建模过程中各配合面的公差逻辑清晰:锥面配合面采用过渡配合,保证贴合接触面积不低于百分之八十五;法兰端面与筒体轴线的垂直度公差控制在严格范围内,避免压紧后出现轴线偏斜;螺栓孔采用位置度约束,周向均布的角度误差控制在极小范围,保证对接时孔位无需强行扩孔即可对位。整套结构没有复杂的异形曲面,所有特征均为车削、铣削、钻孔可加工的常规结构,普通机加工车间即可完成制造,热处理仅需对锥面和锁紧键槽做表面淬火提升耐磨性,基体采用中碳合金钢即可满足绝大多数重载作业的强度需求,在小型挖掘机属具挂载、固定式铲装工位的工装连接场景中,该结构的承载冗余量、拆装便捷性与抗冲击表现都经过实际工况验证。
