铝型材框架式数控CNC雕刻机机架结构

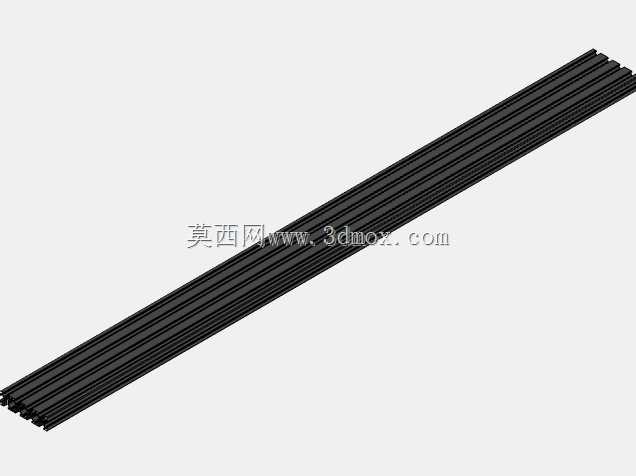

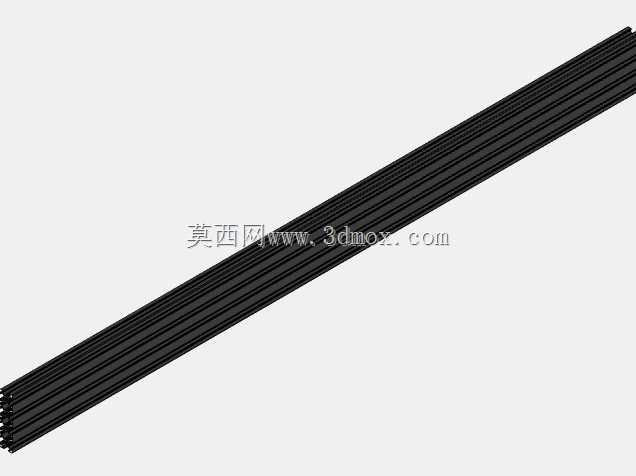

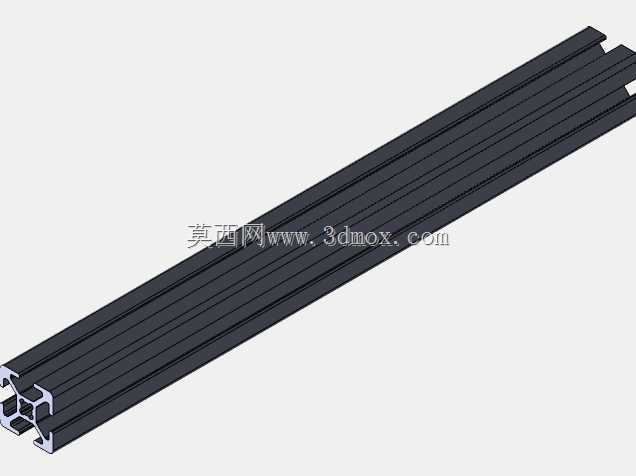

　　这套机架结构面向小型桌面及车间工位级数控雕刻加工场景搭建，整体采用标准工业铝型材拼装成型，核心承载框架由多根不同截面规格的sigma系列铝型材通过角件、内置连接件、端面锁紧块组合固定，无需大量焊接工序，装配完成后可直接作为数控镂铣、软金属雕刻、塑料板材裁切、木工浮雕加工设备的主体承载基体使用。实际产线应用中，这类机架常布置在广告制作工位、教学实训车间、小型五金加工坊、创客开发实验室内，承担亚克力板切割、PVC板材开槽、铝薄板铣削、木质工件雕花、PCB板钻孔等常规轻载加工任务，框架预留的安装位可兼容不同功率的高速风冷主轴、步进驱动组件以及吸尘管路接口，适配多类轻切削加工工况。

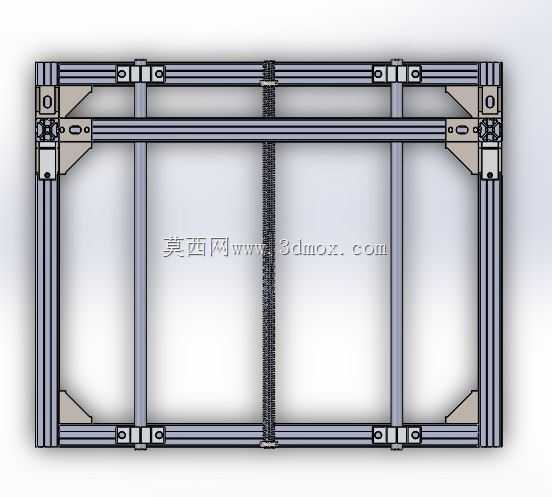

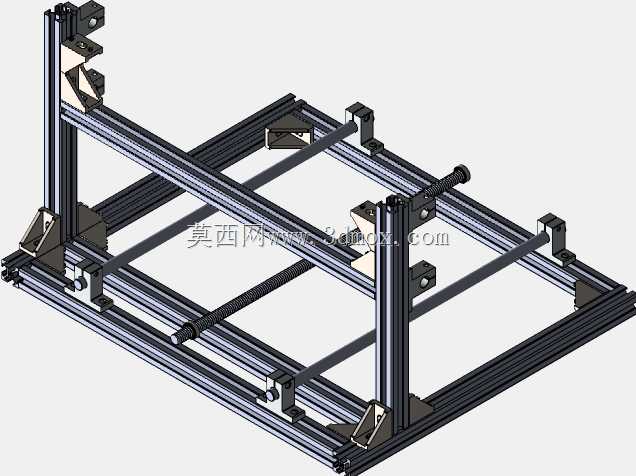

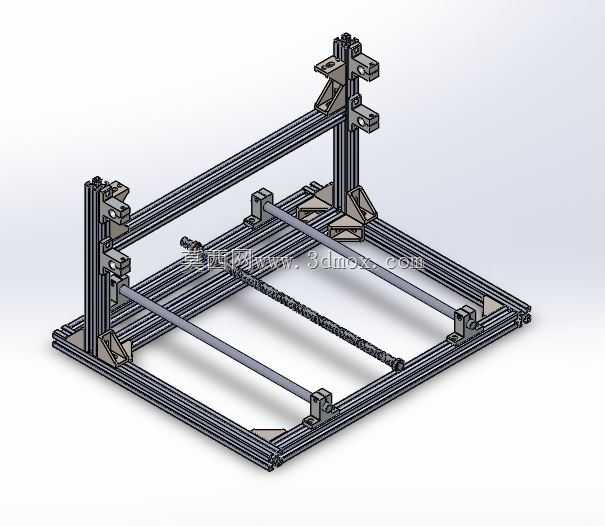

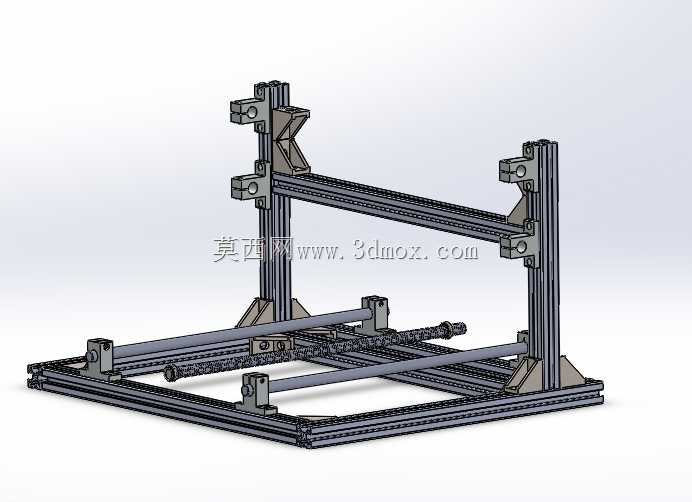

　　从结构布局来看，整机采用经典的动龙门跨距设计，底部为双层矩形拼接底框，底框型材沿X向通长布置，两侧平行铺设直线光轴作为Y向运动导向支撑，龙门立柱组件跨架在Y向导轨之上，可沿底框纵向全程移动；龙门横梁上搭载Z向主轴滑座，滑座通过直线导轨与横梁连接，带动加工主轴完成上下进给动作，X向运动则由工件安装平台侧的传动组件带动实现，三轴传动路径均预留了同步带轮、丝杠螺母的安装定位面，设计阶段已对各轴的行程限位位置做了边界预留，避免运动滑座走到行程端点时出现硬碰撞。

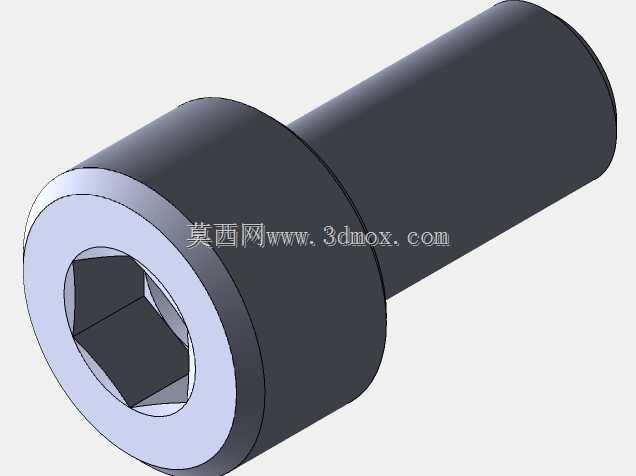

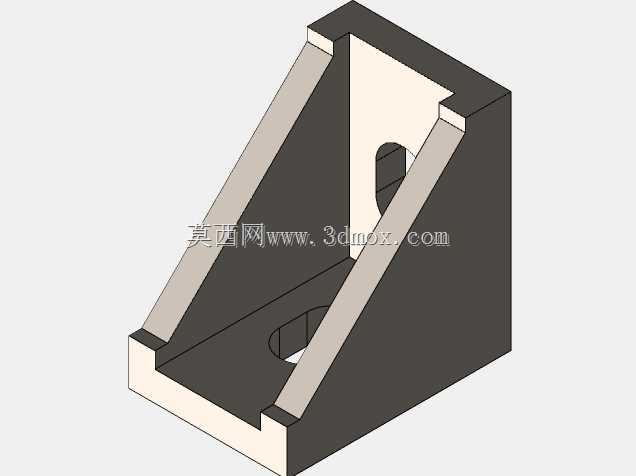

　　设计思路上优先兼顾了机架的拆装便捷性与刚性平衡：所有铝型材的槽口均沿受力方向布置，底部框架的四个角位加装了直角加强角码，龙门立柱与底框衔接的位置额外设置了三角支撑肋板，抵消主轴高速切削时产生的侧向倾覆力矩；型材拼接端面均做了铣平贴合处理，锁紧连接件选用内膨胀螺栓，拧紧后型材之间无相对滑移间隙，整机拼装完成后不需要额外做时效消除应力处理，铝型材本身的挤压成型精度即可保证框架各安装面的平行度与垂直度公差控制在常规轻加工允许范围内。

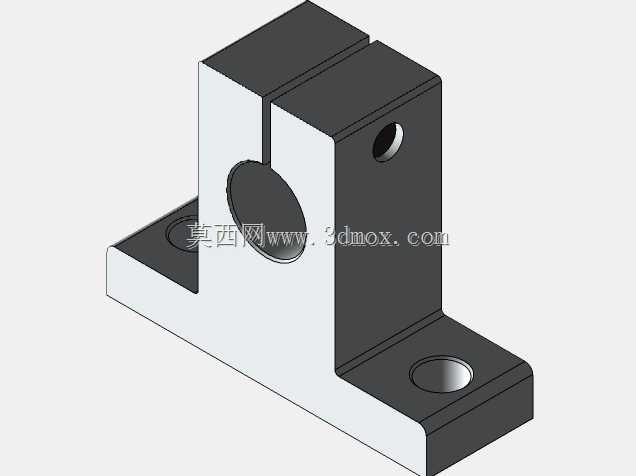

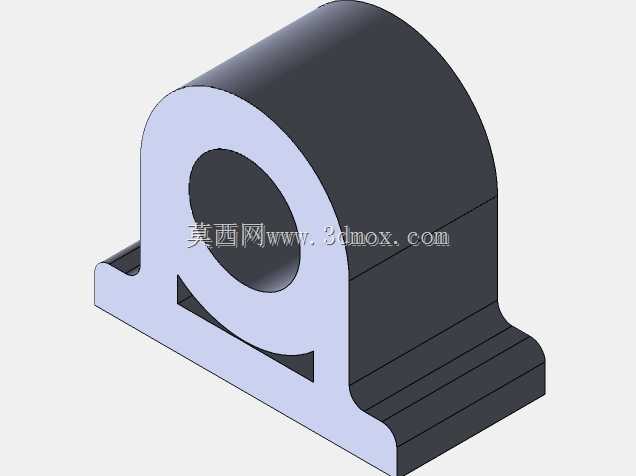

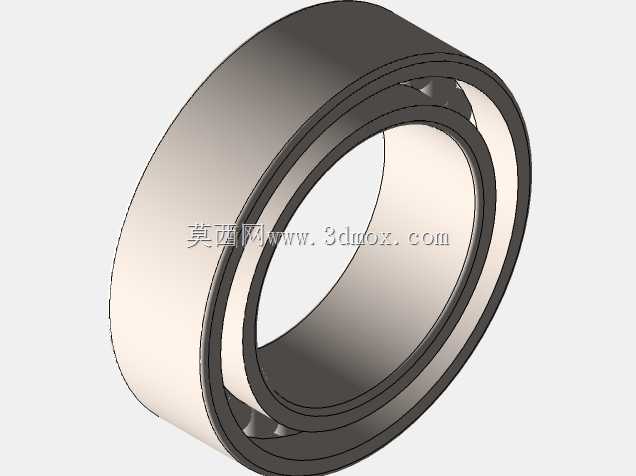

　　外形安装边界方面，底框整体为矩形平铺结构，长宽尺寸适配常规车间1.2米级工位摆放空间，底部型材槽口可直接嵌入T型螺母，用来固定可调支撑脚轮或者防震地脚垫，不需要额外焊接安装底板；龙门立柱的高度根据Z轴加工行程设定，主轴滑座下行到最低位置时，刀具端面距离底框工作台面的预留空间可满足厚度100mm以内的工件装夹需求，Y向导轨两端预留了限位开关的安装卡槽，X向传动光轴的两端通过立式轴承座固定在底框侧梁上，轴承座的安装孔位做了长槽设计，装配时可以微调光轴的张紧平行度，避免导向过程中出现卡滞。

　　机架上所有运动部件的安装位都做了模块化拆分：主轴固定夹座可根据不同直径的主轴更换适配抱箍，拖链安装槽沿型材侧边预留，走线时可将电机线、主轴电源线完全收纳在拖链内，避免运动过程中管线拉扯磨损；框架四周的型材槽位还可扩展加装防护挡板、冷却喷雾管路、集尘罩支架，后续做功能升级时不需要在主体型材上额外钻孔攻丝，直接利用型材自带的T型槽即可完成附件固定，整体结构既满足小型数控加工设备的刚性要求，又大幅降低了非标机架的加工制作成本。
