挤压皂条切割打标一体化生产机组

　　这套三维结构方案面向日化皂品成型后段工序，解决连续挤出皂条在输送线上定长切断并同步完成表面压印标记的联动问题。整机布置在厂房地面，下部为箱体式基座，上部集中布置传动、执行与导向构件，适合接入皂体挤出机出料端，形成从挤条、牵引、切分到印标的连续作业链路。

从现场使用逻辑看，皂条经前端挤出后呈连续软质条状进入本机，需要在保持线速度匹配的前提下完成间歇或同步切分。若切断与输送速度不同步，容易出现皂条堆料、拉扯变形或切面歪斜；若打标动作与皂面接触时机不当，则会造成压痕深浅不均、表面拖花。模型中将牵引、切断、压印三条动作链通过链轮、齿轮和带轮组织在同一机架上，

　　目的就是让各执行件在机械传动约束下保持相位关系，减少单纯依赖电控时序带来的调试波动。

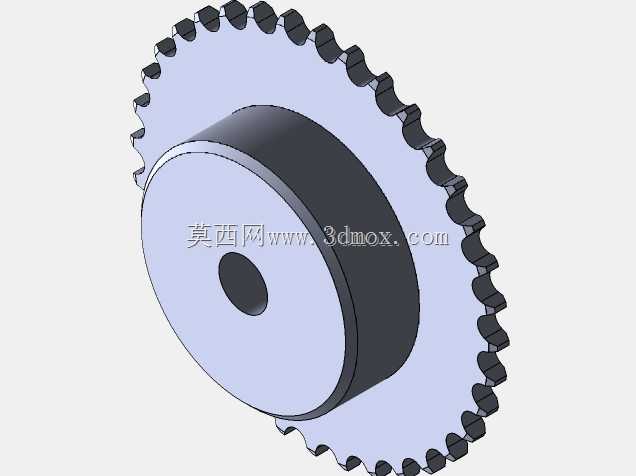

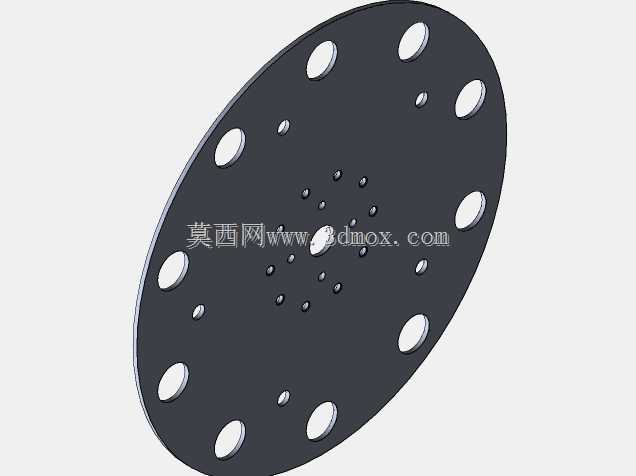

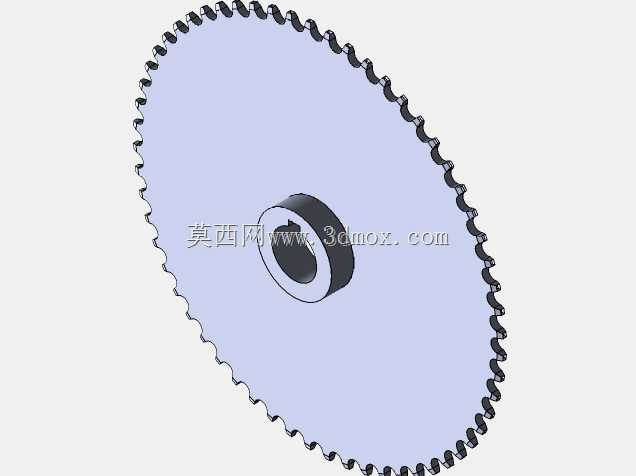

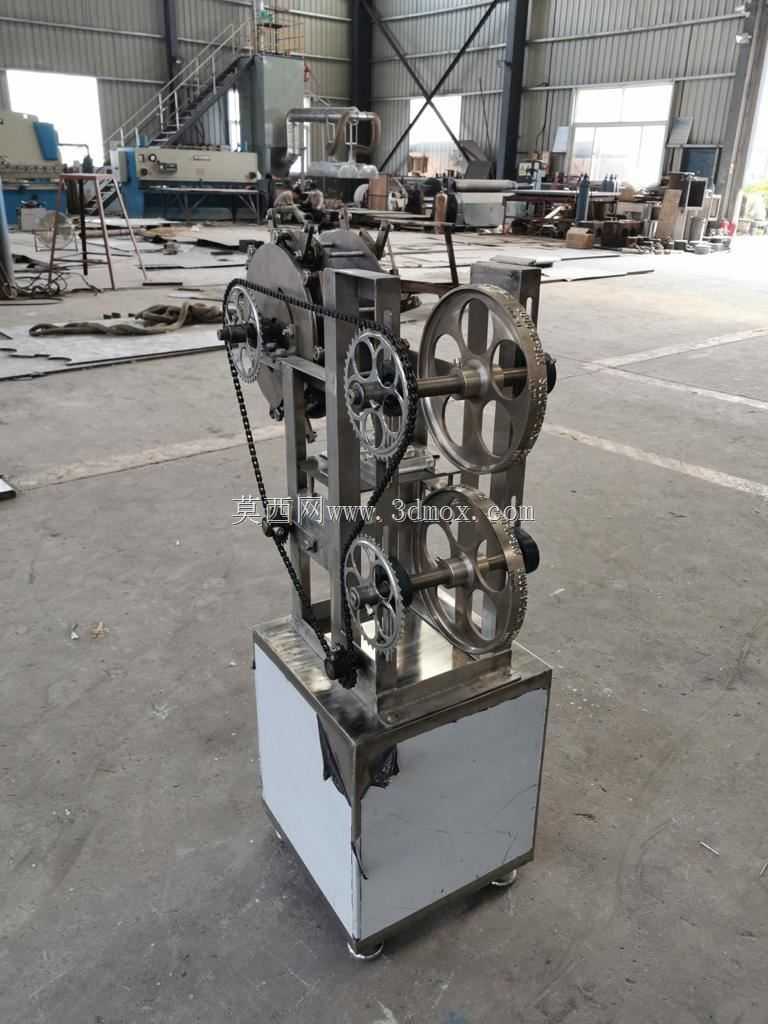

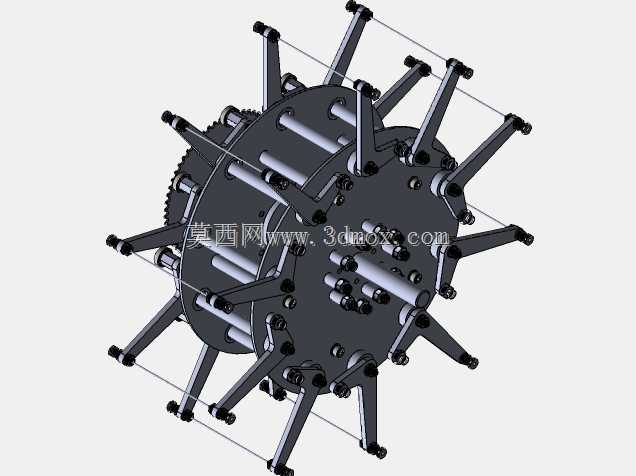

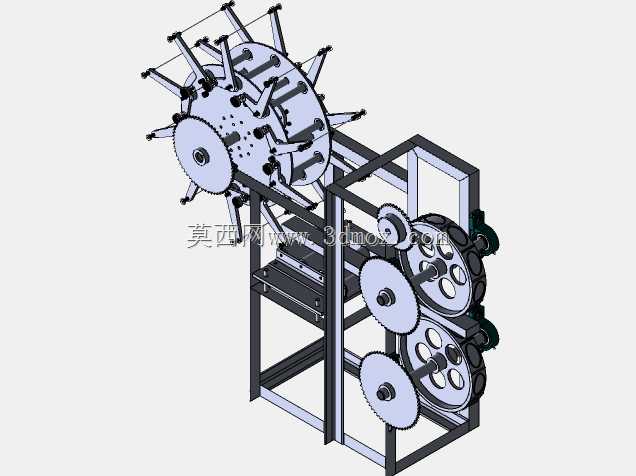

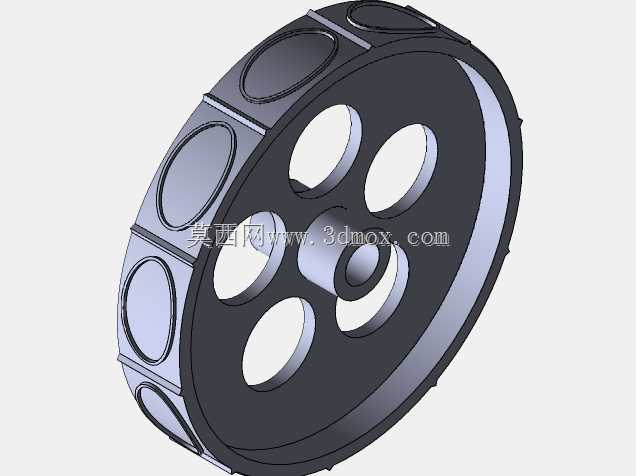

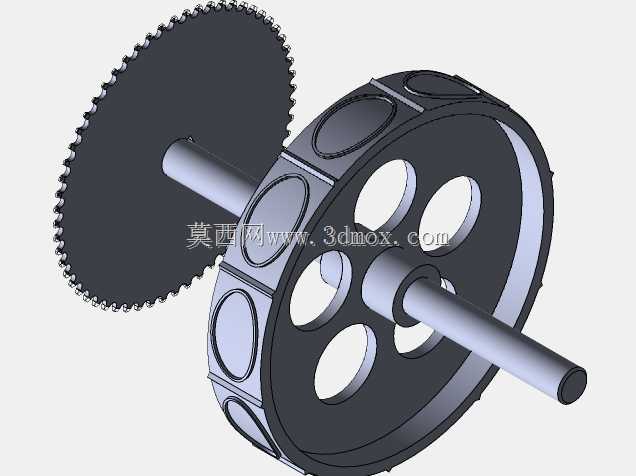

上部机构可以看到多组大直径轮盘、啮合齿轮、链条以及连杆式执行部件。轮盘既承担传动与储能稳速作用，也可作为切刀或压标头的相位载体；齿轮副用于把动力分配到左右对称工位，保证两侧轴系转角一致；链条则将基座内动力源与上部执行轴连接，适应较长中心距并便于维护张紧。对结构设计人员而言，这类布局的关键不在于单件造型，而在于轴系中心距、链条包角、齿轮侧隙、刀架行程和压标下压量之间的协调。

设备功能上，切断机构需要针对软质皂条控制切入速度与回程轨迹。切刀若采用直上直下运动，

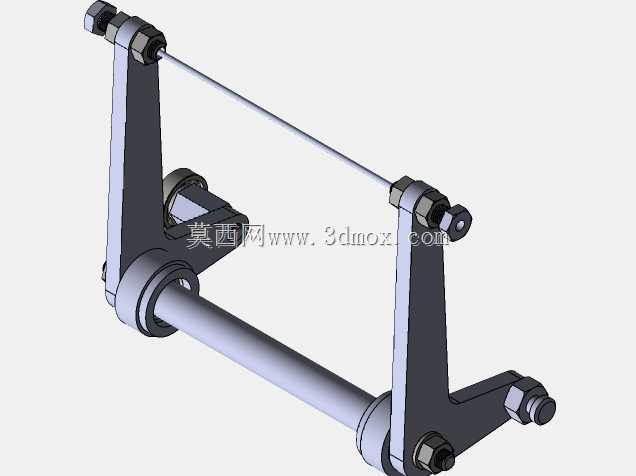

　　需在接触皂条瞬间具备与送料方向近似匹配的水平速度，或让皂条在短暂定位状态下通过；压标机构则要控制印模接触压力，既要让商标、字样或凹槽清晰成型，又不能把未完全硬化的皂体压裂。模型保留了完整的连杆、摇臂、轮盘和支座，使运动干涉检查、行程极限确认和维修空间评估都能在三维环境中完成。

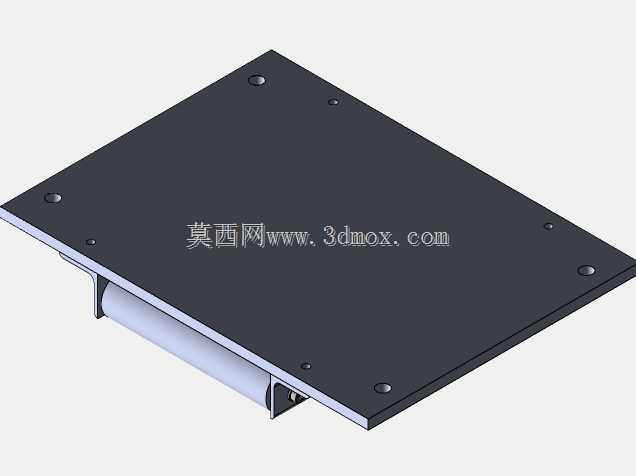

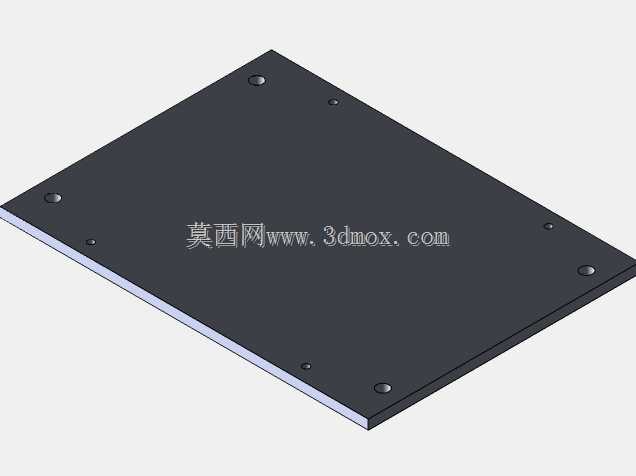

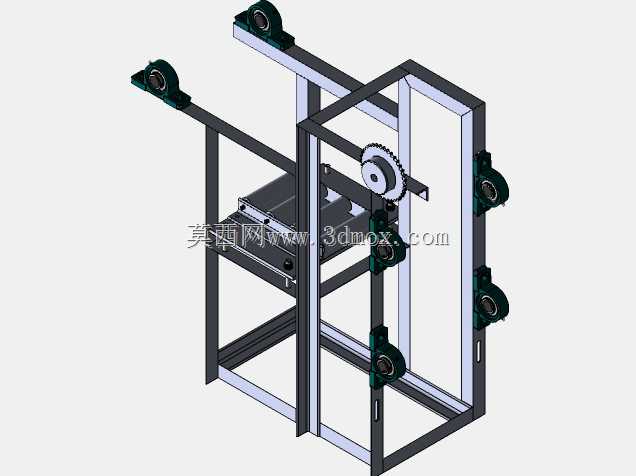

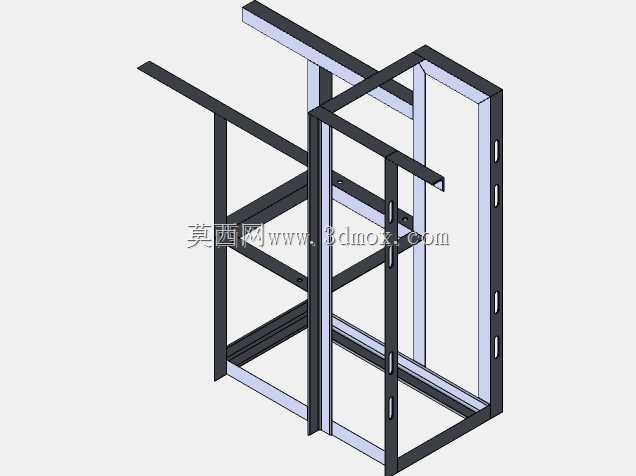

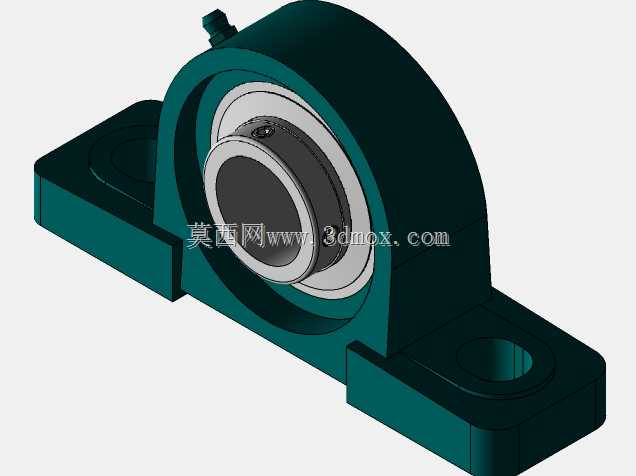

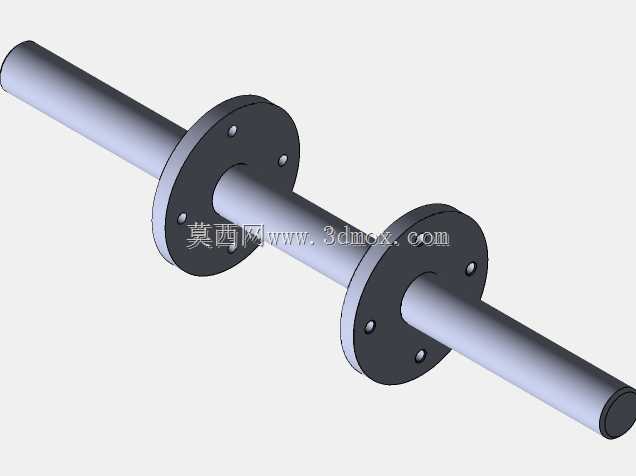

下部箱体基座采用钣金焊接框架思路，外形近似长方体，底部设置可调支脚，用于现场水平调整。基座内部可容纳电机、减速装置、张紧轮和电气元件，外侧封板起到防护与整洁作用。上部立式框架由立柱、横梁、轴承座和安装板组成，承载多根平行传动轴；这种开放式布置虽然占地略大，但便于观察传动状态、清理皂屑以及更换切刀、印模，

　　比较适合日化生产中频繁换品或调整标记样式的场景。

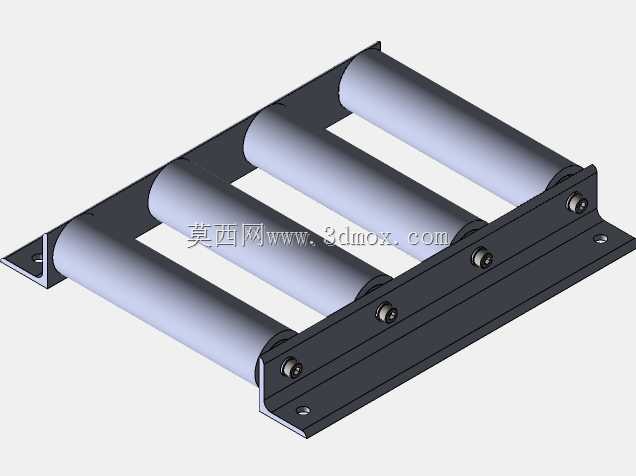

在安装边界方面，整机需要沿皂条输送方向预留进料导向和出料接料空间，侧面则要留出链条张紧、轮盘拆装和检修门开启位置。基座底面应落在平整硬化地面上，支脚调平后再固定或靠摩擦定位；上部轮盘外缘与防护栏、厂房通道之间需保留安全距离。若接入自动生产线，还需核对本机输送中心线与挤出机出料口、后续冷却输送台的高度差，避免皂条在过渡段产生弯折。

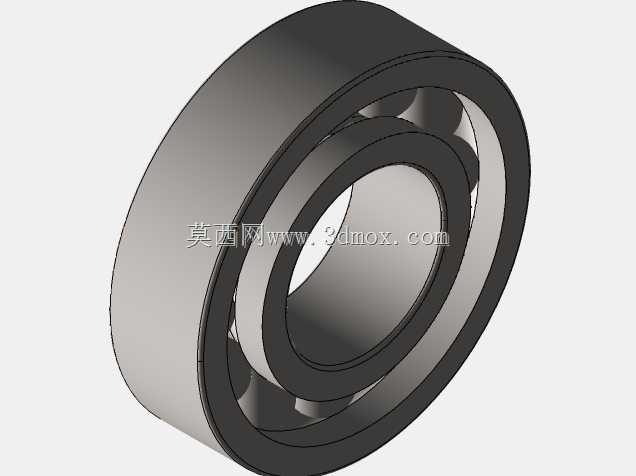

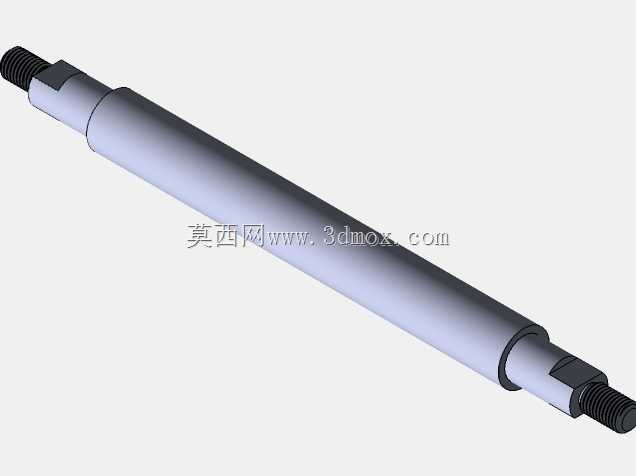

建模时可重点检查几处工程细节：一是左右墙板或立柱的同轴度，轴承座安装面应保证传动轴平行；二是链轮与齿轮的定位方式，轴肩、键连接和挡圈需要传递扭矩并限制轴向窜动；三是切刀、压标头与皂条通道的相对位置，执行件退回后不得与连续送料发生干涉；四是润滑与防护，开放式齿轮和链条虽便于维护，但在皂品车间需考虑防尘、防油污滴落与定期润滑。

该方案适用于肥皂、香皂、手工皂工业化后段加工，也可为类似软质条料的定长切割、表面压印设备提供机械联动参考。整体结构以机械同步为核心，通过轮系、链传动和连杆执行机构把复杂工序集中在一台机组内，强调可制造性、可调性与现场维护便利性。
