小型无人水下航行器结构设计

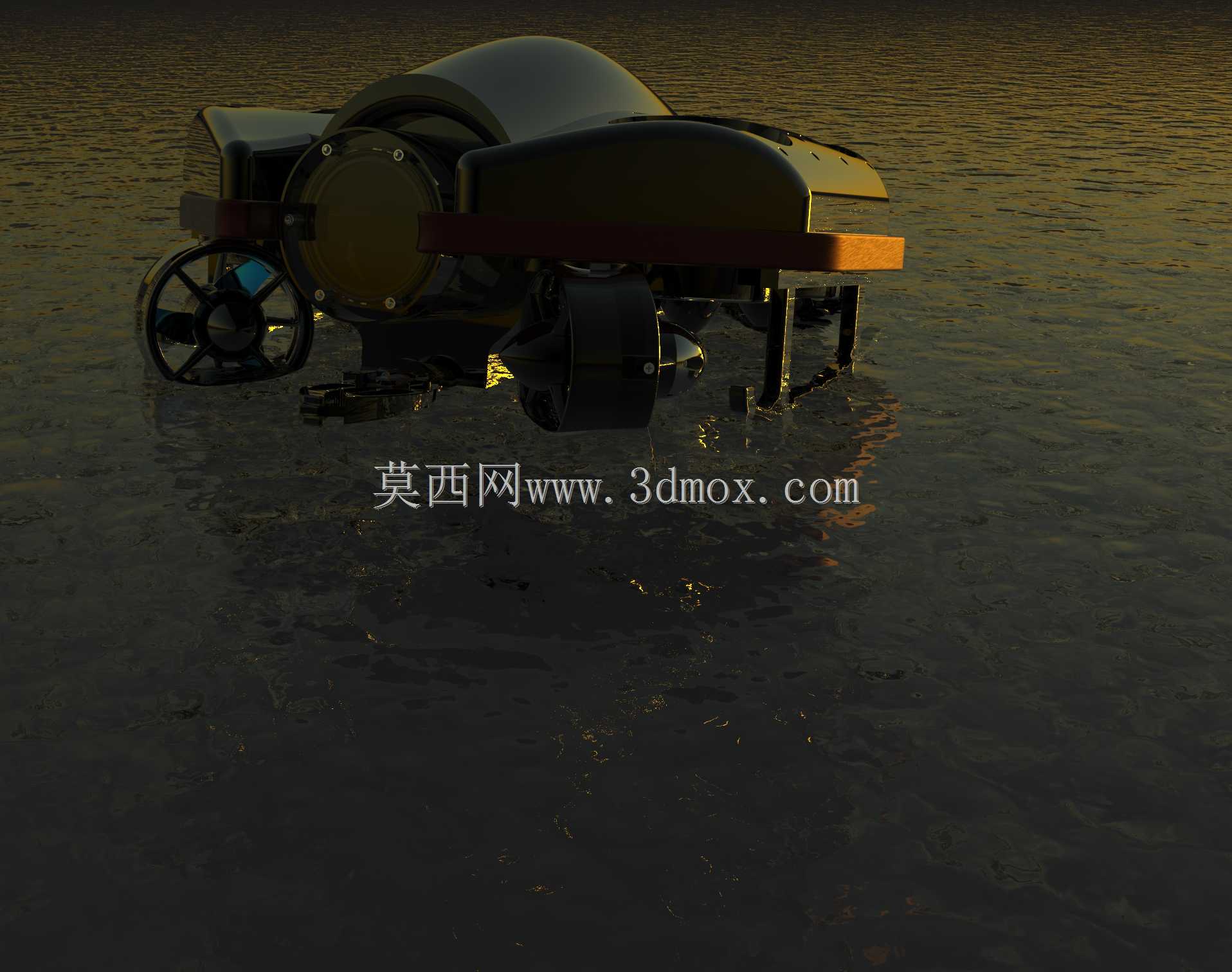

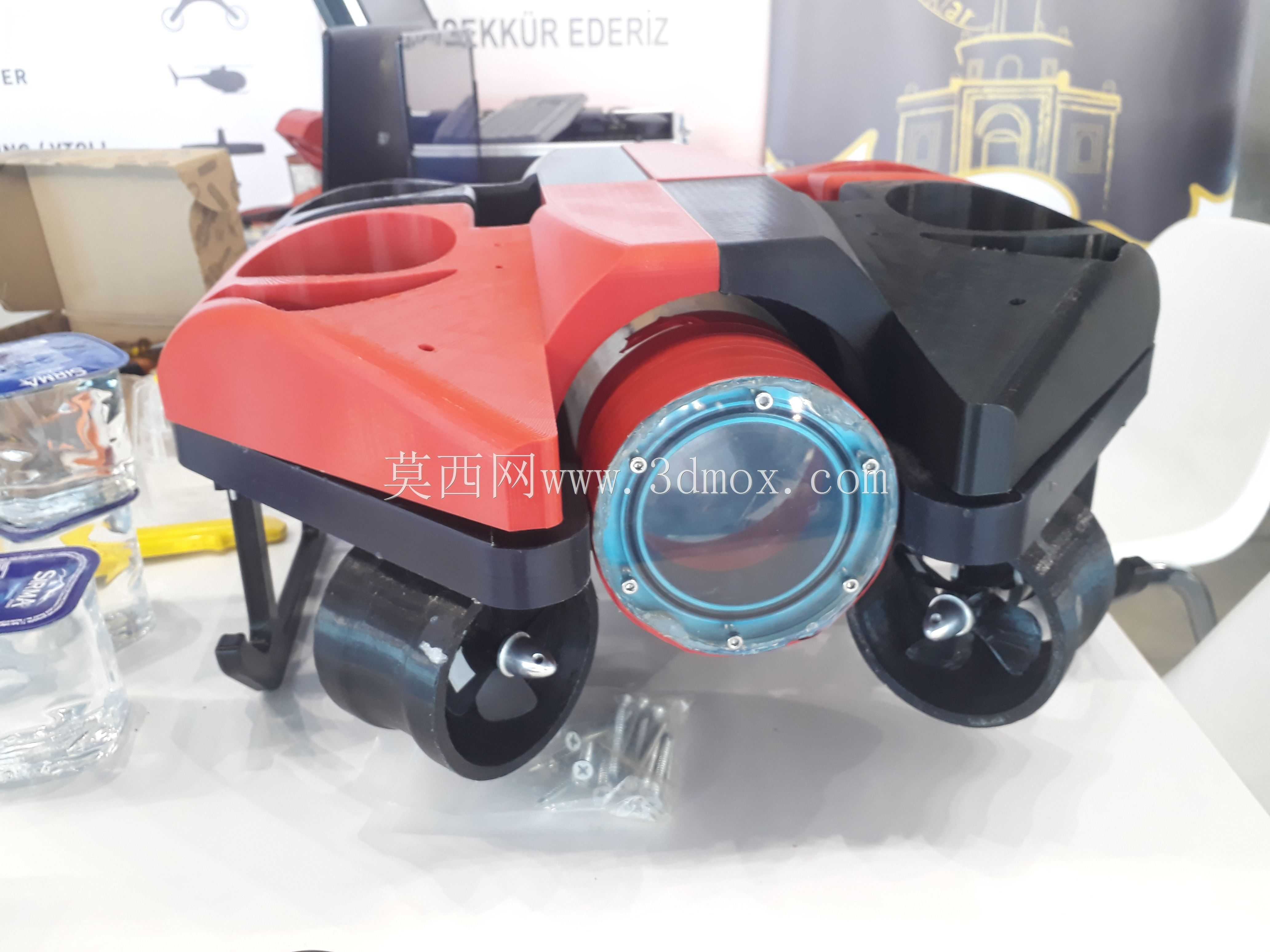

　　这套小型无人水下航行器的结构方案，面向近岸浅水巡检、水域环境采样、水下构筑物目视排查这类高频低强度作业场景展开。做整体布局时，首先要平衡的是水下航行阻力、姿态稳定性和舱内器件布置空间三者的关系。主体采用横向贯通的主承压密封舱作为核心承载结构，舱体两端采用法兰压紧加径向密封圈的密封形式，端盖预留水密接插件安装位，所有穿舱线缆都通过集成水密接头引出，避免在舱壁上分散开孔带来的密封隐患。主舱外部左右对称布置两台水下推进单元，推进器轴线与航行器纵轴保持平行，提供前后方向的主推力，舱体下部预留垂向推进器的安装接口，可根据作业需求选配垂向动力，实现定深悬停功能。

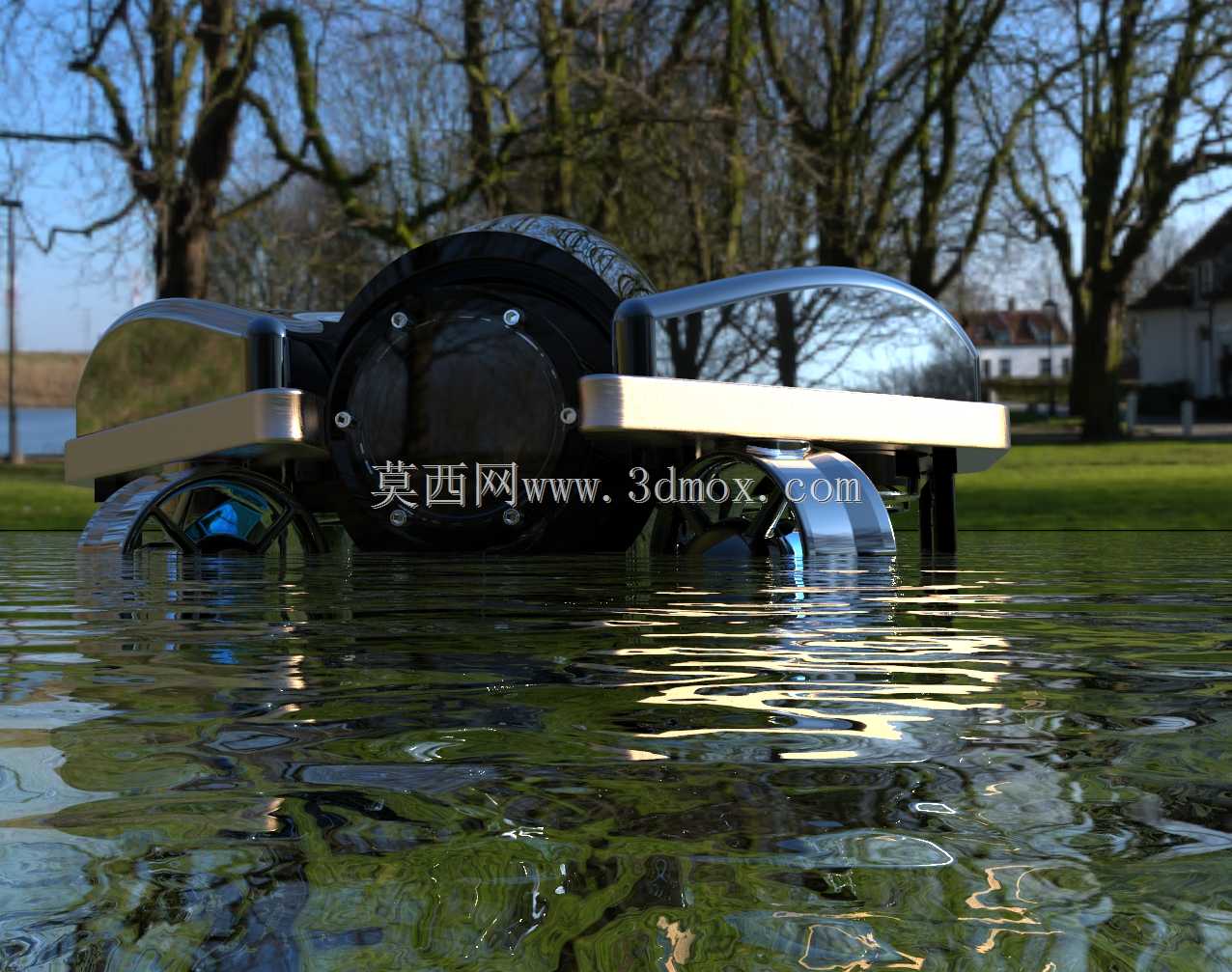

　　外形尺寸控制上，整器长度控制在1.2米以内，宽度不超过0.6米，高度（含底部护架）控制在0.4米左右，这个尺寸边界可以适配普通小型作业船的甲板吊运，也能通过狭窄的水下涵洞、管道入口。主舱上方设置弧形透明导流罩，既可以降低航行时的迎流阻力，也能为顶部搭载的水下摄像头、补光灯提供无遮挡的观测视野，导流罩和主舱框架之间采用快拆卡扣连接，日常维护时不需要拆解主密封舱就能调整观测传感器的角度。

　　框架部分采用耐腐蚀的工程塑料搭配316不锈钢紧固件，所有外露金属件都做钝化处理，避免长期浸泡在淡水或近岸咸淡混合水域出现电化学腐蚀。底部设置镂空的防护托架，一方面在航行器坐底时承托整机，避免推进器叶轮直接触碰水底淤泥、石块造成卡滞，另一方面托架预留了标准载荷安装孔位，可以外挂水质检测传感器、小型采样机械手、声呐模块等作业附件，孔位间距按照通用水下附件的安装规范设计，不需要二次改造框架就能拓展功能。

　　设计过程中重心和浮心的匹配是核心要点，我们把密度较大的电池组、驱动电路板都布置在主舱内的最低位置，降低整机重心，浮心则通过主舱上部的导流罩、浮力填充材料调整到重心正上方，保证航行器在水下出现姿态倾斜时能自动回正，不会出现侧翻。整机排水重量和自身重量的差值控制在很小的正浮力范围，一旦动力中断，航行器可以自动缓慢上浮到水面，避免沉底丢失。

　　推进器的安装位置特意向外探出主舱侧面，并且在叶轮外侧加装环形防护网，既防止水下杂物、渔网缠绕桨叶，也避免作业时叶轮触碰水下结构造成损坏。主舱两端的端盖分别设置充电接口、通讯天线的引出位，水面状态下天线可以伸出水面，实现远程遥控和数据回传。舱内的器件安装都采用导轨加压板的固定形式，应对水下航行的振动冲击，避免器件松动移位。

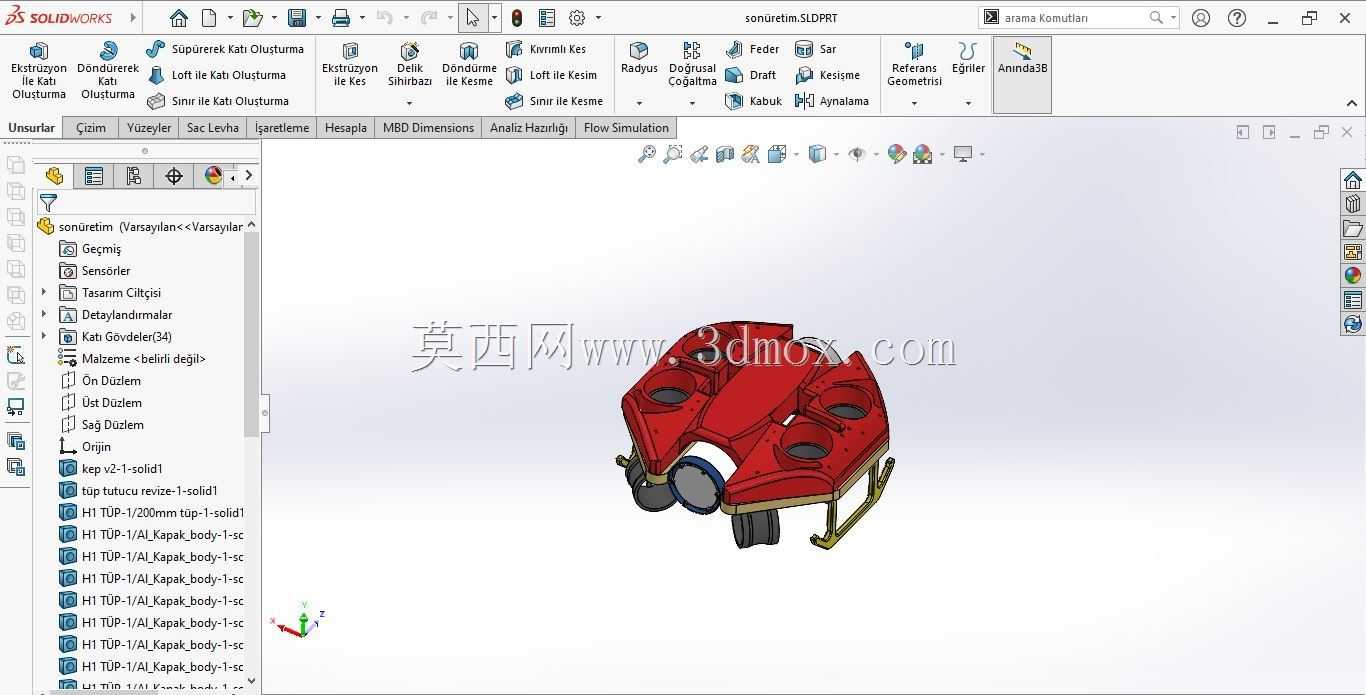

　　实际作业里，这类小型航行器不需要大型母船配合，两名作业人员就能完成布放和回收，适合水库坝体巡检、河道排污口排查、水产养殖区水下观测、船底外表初步检查这类场景，结构上尽量减少了定制专用件的比例，大部分密封件、紧固件、推进器配件都采用通用水下器件，后期维护更换成本很低，三维建模时所有装配间隙、密封压缩量、运动部件的干涉边界都做了完整校核，保证加工装配后直接满足下水使用的结构要求。
