SPZ型三角带开口皮带传动轮组

项目分类:通用机械零部件 发布时间:2022-06-09 ID:649444
  • SPZ型三角带开口皮带传动轮组
  • SPZ型三角带开口皮带传动轮组

  这套带传动结构在轻工输送线、小型风机、农用机具以及台式加工设备里十分常见,核心是用一根SPZ截面的V型三角带把两个不同基准直径的带轮连接起来,靠带轮槽面与胶带侧面的楔紧摩擦传递扭矩。现场选型时,大轮取SPZ140规格、小轮取SPZ63/1规格,两轮基准直径差形成约2.22的减速比,原动机端的高转速经过小轮驱动、大轮输出后,转速被压低而输出扭矩相应放大,正好匹配那些不需要严格同步、却希望缓冲吸振的从动负载。配用的胶带为10/6型SPZ窄V带,带顶宽约10mm、带高约8mm、楔角38度,模型里给出的内周长度相关参数168、95、191对应带段在两轮包角上的几何分段,而两轴中心距控制在400mm这一安装边界,是整套结构布局时最关键的尺寸约束。

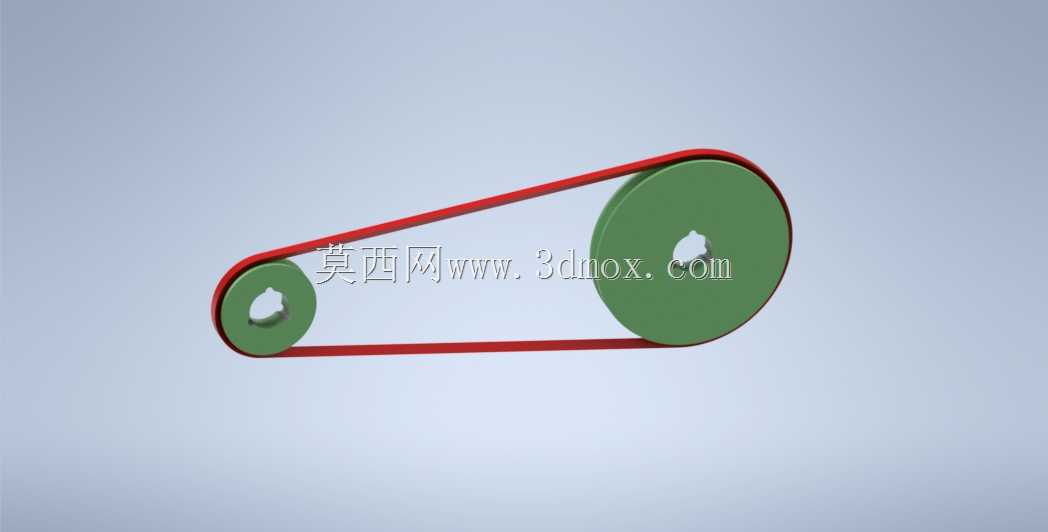

  从三维建模的角度看,带轮本体采用盘式结构:轮缘上车出与SPZ带型吻合的梯形环槽,槽面粗糙度和槽角精度直接决定胶带的贴合面积;轮毂部分开出轴孔并加工键槽,小轮孔位适配较小的电机轴伸,大轮孔位对应工作机的输入轴,孔中心与轮缘外圆必须保证同轴,否则高速运转时会产生周期性跳动。模型中两轮端面做了轻量化的圆盘造型,大轮直径明显大于小轮,红色胶带以闭合环带形式绕在两轮槽内,上下两段为直线自由段,绕轮部分则贴合包角圆弧,这种表达方式在装配校核时能直观检查带与轮槽是否干涉、带段是否与周边护罩或机架碰撞。

  设计这套机构时,中心距400mm并非随意取值。中心距过小,胶带在小轮上的包角会不足,摩擦传力能力下降,容易打滑;中心距过大,带段过长又会在启停瞬间产生明显抖动和拍击。400mm的轴间距配合63与140的带轮直径,能让小轮包角维持在合理范围,同时给胶带的张紧调节留出余量。实际安装中,通常通过滑轨移动电机底板或加装张紧轮来调整带的预紧力:过紧会加剧轴承径向载荷和胶带疲劳,过松则传动效率下降、丢转明显。V带传动本身的优势在于弹性体能够吸收冲击、隔离振动,过载时胶带打滑还能保护电机和传动件,这也是它在粉尘、油污等相对恶劣工况下长期被采用的原因。

  建模过程中需要重点还原的细节包括:轮槽的截面轮廓要与SPZ标准带型一致,胶带绕入绕出两轮的相切直线段要按几何关系精确求出,包角段沿轮槽圆弧扫掠;两轮的轴孔、键槽、倒角以及轮辐减重形式都应体现可加工性。装配时还要核对两带轮端面的共面度——若两轮不在同一平面,胶带会偏磨、脱槽,因此机架上的安装面和定位止口需要保证平行度。整体来看,这组模型把带传动的速比关系、中心距边界、带轮槽型与胶带包络关系完整呈现出来,既可以作为传动方案布局时的空间校核参照,也能用于演示V带减速、张紧与受力传递的工作原理,帮助结构设计人员在电机与工作机之间快速确定轮系尺寸和安装空间。
