双出杆活塞式液压缸结构设计

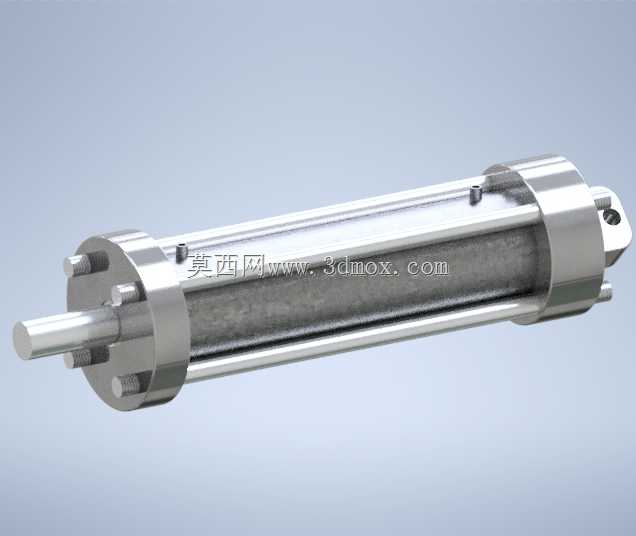

　　该模型呈现的是一款两端活塞杆伸出的活塞式液压缸，属于液压传动系统中执行直线往复运动的核心元件。在各类工业装备里，这类元件承担着将液压油压力能转换为机械能的任务，输出推力与位移，驱动负载完成规定动作。

　　从实际使用场景来看，双出杆液压缸常见于需要两侧运动速度一致、行程两端受力状态对称的场合。例如在一些工装夹具、精密推送机构、磨床进给装置以及小型试验台架中，若工作台或滑块由油缸中部驱动，两端杆径相同，无杆腔与有杆腔的有效作用面积在两侧保持一致，那么在相同供油流量下，正反两个方向的运动速度相等，这对需要匀速往复、位置重复精度要求较高的机构非常有利。

　　模型中活塞直径取50mm，这一尺寸属于中小型油缸常用规格。按照液压基本作用力关系F=p×A，在系统压力确定后，活塞有效面积直接决定理论输出力。设计时需要结合负载重量、摩擦阻力、加速惯性力以及背压影响，反推所需工作压力，再校核缸筒壁厚、活塞杆强度与稳定性。50mm缸径在中低压系统中能够提供适中的推拉力，既不会因元件过大造成安装空间浪费，也能满足多数轻中型自动化执行机构的动力需求。

　　结构上，缸筒采用圆柱形主体，活塞置于内部并与两侧活塞杆连成一体，两端设置端盖及导向、密封组件。模型外观可见端盖沿周向布置的紧固件，这种布置方式有利于把端盖压紧在缸筒上，承受油压作用产生的轴向力。活塞杆从两端盖中心穿出，端盖内部通常需要配置导向套、密封圈、防尘圈及挡圈等零件。导向套负责承受活塞杆侧向力并保持运动同轴度；密封圈阻止压力油内泄与外泄；防尘圈则防止外部粉尘、切屑、水雾进入缸内，保护油液清洁与密封寿命。

　　建模过程中，缸筒、活塞、活塞杆、端盖和紧固件之间的配合关系需要重点表达。活塞杆与活塞可设计为一体结构，也可采用螺纹连接并加锁紧防松；端盖与缸筒之间则要保证止口定位，使两端孔轴线重合，避免活塞杆运动时出现别劲。若三维装配中忽略同轴度、导向长度和密封槽位置，后续转化为工程图时就容易出现加工装配干涉。

　　外形与安装边界方面，这类油缸总体呈长圆柱状，中心线方向尺寸由行程、端盖厚度、活塞杆伸出长度及紧固结构共同决定。布置到设备中时，不能只关注缸筒本体长度，还要预留活塞杆全伸状态下的空间，以及端部接头、连接件和维护拆装空间。若采用脚架、法兰或铰轴安装，还需在机体上设置对应安装面，并校核安装座刚度，防止受压时缸体变形引起活塞杆偏载。

　　从油路功能看，压力油分别进入活塞两侧腔室，一腔进油时另一腔回油，活塞在压差作用下带动活塞杆运动。换向阀改变油口方向，即可实现伸出与缩回；节流阀或比例阀可调节流量，从而控制运动速度；溢流阀则限定系统最高压力，间接保护油缸与负载机构。对于双出杆形式，由于两腔环形面积对称，速度和推力特性在两个方向上更接近，控制逻辑也相对简单。

　　在密封与寿命设计上，活塞杆表面通常要求较高光洁度并进行硬化或镀铬处理，以降低摩擦磨损。缸筒内壁需要珩磨，保证尺寸精度和低粗糙度。密封件材质则要根据油液类型、工作温度和运动速度选取。若设备长期处于高频往复工况，还应考虑发热、油液黏度变化以及密封件老化对泄漏的影响。

　　该三维结构把油缸外部主要形态、端盖紧固方式、双活塞杆布局和活塞组件关系完整表现出来，适合用于液压回路原理演示、设备布局干涉检查以及非标机械选型参考。工程人员在借用此类结构时，应围绕实际行程、安装形式、负载力、速度、工作压力和密封环境进行参数复核，而不能仅按外观尺寸直接投入制造。
