传动轴带齿圈齿轮轴承座传动组件

　　这套传动组件围绕一根贯通式传动轴展开，轴体两端分别配置带座轴承支撑结构，轴端集成齿圈与齿轮啮合件，整体构成典型的低速回转动力传递单元，常见于轻工输送线、小型工装变位机、物料翻转架以及非标自动化辅助传动工位。从现场布置角度看，这类组件并不承担整机主减速功能，更多是把上游链轮、带轮或联轴器输入的扭矩，经过轴系跨距传递到末端齿轮，再驱动齿条、扇形齿盘或相邻齿轮副完成定角度回转、直线进给或者同步牵引。

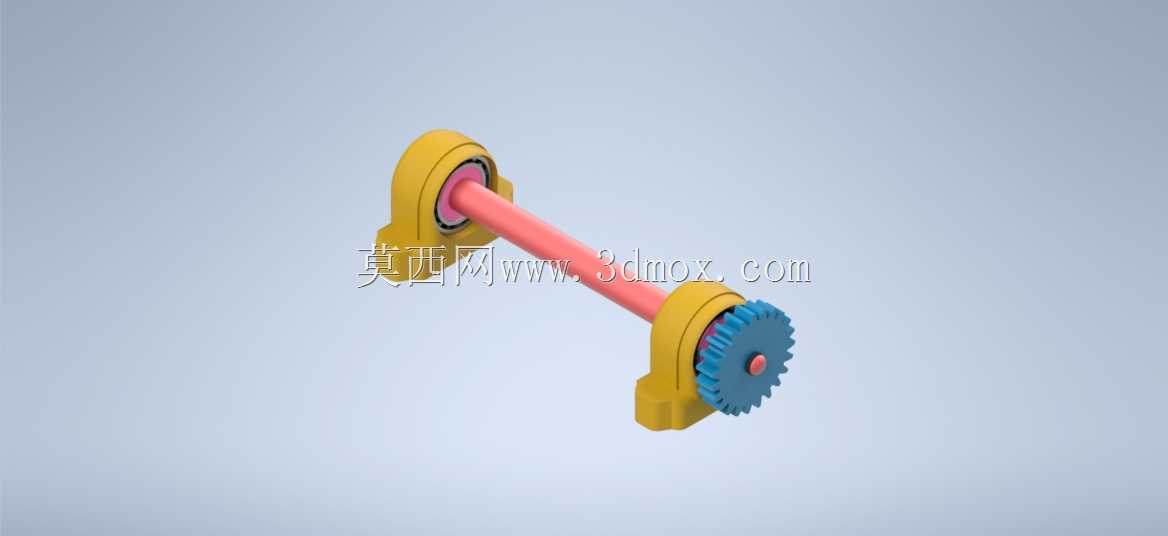

　　轴系设计首先要处理的是两支点的跨距与同轴度。图中两个黄色轴承座分别靠近轴的两端，座体采用立式带座轴承的外形逻辑，底部预留安装贴合面，侧面包容轴承外圈并通过端盖或卡圈形成轴向限位。实际选型时，轴承座中心高决定了传动轴相对于设备机架面板的高度，底座孔距则约束了机架上安装孔的开孔位置；若两支点距离过长，光轴在齿轮啮合力与带轮张紧力叠加下会产生明显挠度，因此轴径不能只按扭转强度取，还要校核弯曲刚度，控制轴承处的转角，避免轴承边缘受压和密封件偏磨。

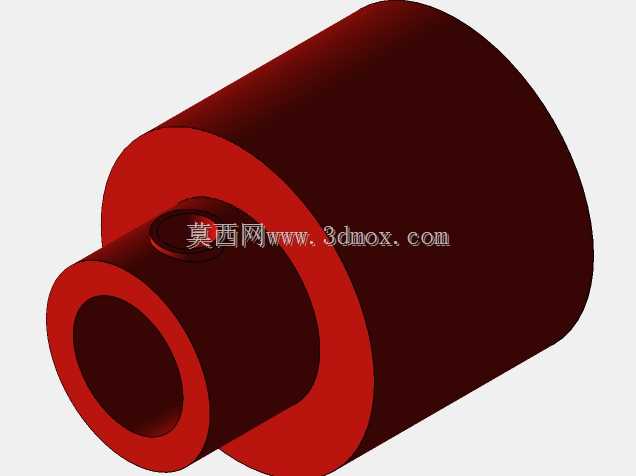

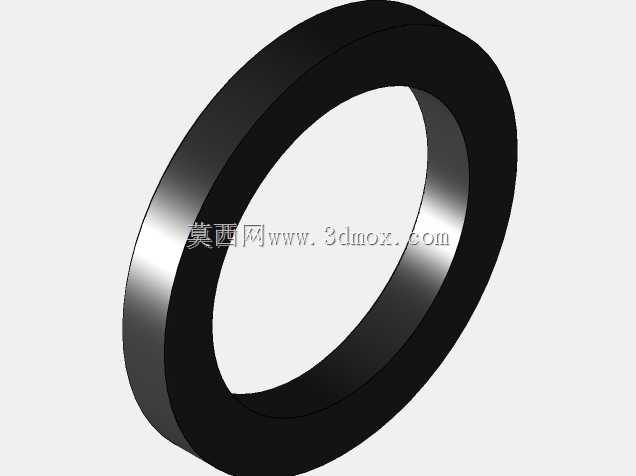

　　轴身采用圆柱光轴形式，便于与轴承内圈形成稳定配合。与轴承配合的轴段通常按过渡或过盈配合选取，轴肩高度要满足轴承内圈定位，又不能超过轴承拆卸允许高度；与齿轮、齿圈或外部传动件连接的轴段，则需要根据扭矩传递方式布置键槽、紧定螺钉平面或锁紧螺母位。图中末端蓝色齿轮通过轮毂与轴连接，齿轮端面可见红色锁紧或定位小件，这一细节对应实际结构中的轴端挡圈、锁紧螺钉或螺母防松，目的是承受齿轮啮合时产生的轴向分力，防止回转件沿轴窜动。

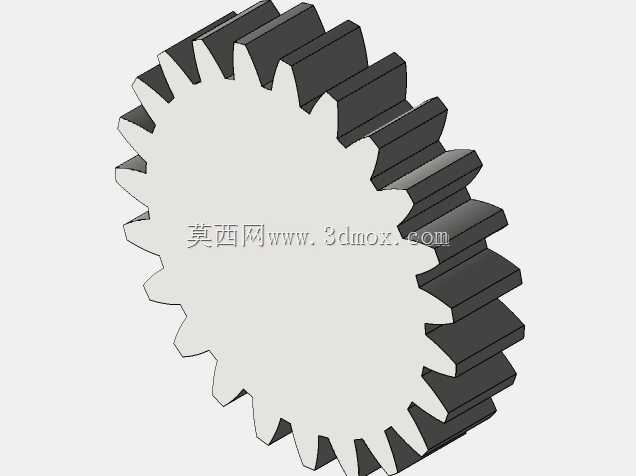

　　齿轮部分采用外齿直齿结构，齿圈与轮毂形成一体回转件。直齿轮加工和装配相对简单，适合低速、开放或半防护罩内的传动场景；啮合设计时需关注模数、齿数、压力角与配对件一致，同时保证齿宽略大于有效接触宽度，以补偿小量轴向错位。齿轮轮毂长度不应过短，否则轴孔配合面不足，反向启停时容易出现微动磨损；轮毂外径与齿根圆之间也要保留足够壁厚，避免淬火或承载时齿根应力向键槽底部集中。若该齿轮用于驱动齿条，齿轮分度圆直径直接决定每转对应的直线行程；若与另一齿轮啮合，则中心距必须在装配时通过轴承座调整垫片或长圆孔进行控制。

　　黄色齿圈状支座并非单纯装饰件，其外形反映了轴承座外圈包容、润滑腔与安装法兰的组合需求。座体上方圆弧包裹轴承，下部伸出安装脚，螺栓可从上方或下方穿过机架固定。此类支座在输送设备中常用于张紧轴、从动辊轴或翻转支撑轴，优点是装拆时不必沿轴向穿过长距离机架，只要打开压盖即可更换轴承；缺点是对安装基面平面度较敏感，若底座下方点焊变形或垫片不均，轴承孔会歪斜，造成轴转动卡滞。

　　安装边界方面，整根轴的长度由两支点外侧距离、齿轮轮毂宽度、端部连接件余量共同决定。三维布局时应先锁定两轴承座安装面的位置，再校核轴端齿轮与防护罩、机架立柱、输送带侧边之间的最小间隙。齿轮啮合区需要预留润滑与观察空间，外侧通常设置半封闭护罩，护罩内壁与齿顶圆之间保留径向间隙，既避免碰擦，也能容纳润滑脂飞溅。轴承座底部与机架之间建议设置加工面或补强垫板，若机架为薄板焊接件，单靠薄板面锁紧会在载荷循环后出现凹陷和螺栓松动。

　　从受力路径看，动力由轴端或轴中传动件输入后，扭矩通过键连接传到轴，再经末端齿轮输出；齿轮啮合力反过来作用于轴，形成径向载荷，并由两个轴承座分担。靠近齿轮的支点承受更大径向力，设计时可让该支点轴承承载能力略高，或缩短齿轮到支点的悬臂长度。图中齿轮紧邻右侧轴承座布置，这种方式有利于减小悬臂弯矩，使齿面啮合更平稳；左侧轴承座则主要维持轴的另一端同轴位置，并承担带轮、手轮或联轴器可能带来的附加载荷。

　　润滑与维护也影响结构细节。轴承座内部需要保留润滑脂腔，密封圈或端盖防止粉尘进入；齿轮若采用脂润滑，齿面应能在检修时直接补脂，若采用油润滑则箱体需考虑油位与排油。对于非标设备而言，这种轴、齿圈、齿轮和轴承座组合的价值在于结构直观、加工门槛低、装配链条短，设计人员只要把中心高、轴径、键槽、齿轮参数、座体孔距和护罩间隙统一约束，就能快速形成稳定可靠的回转传动模块。
