螺旋锥齿轮传动件三维结构

　　螺旋锥齿轮主要用于相交轴之间的运动和扭矩传递，常见布置形式是两轴轴线在空间呈90度相交，也可根据主机箱体结构调整为其他交角。与直齿锥齿轮相比，轮齿沿节锥方向呈螺旋状展开，啮合过程不是单齿突然进入或退出，而是多齿逐步接触、连续承载，因此在高速传动、冲击载荷和低噪声要求较高的设备中更有优势。实际设备里，这类零件常出现在差速器、机床主轴进给箱、工程机械驱动桥、小型减速器、农机传动箱以及某些需要换向增速的机构中。输入端通常通过花键、轴颈或联轴器与动力源连接，输出端则把旋转运动传递给配对锥齿轮，最终带动执行轴工作。

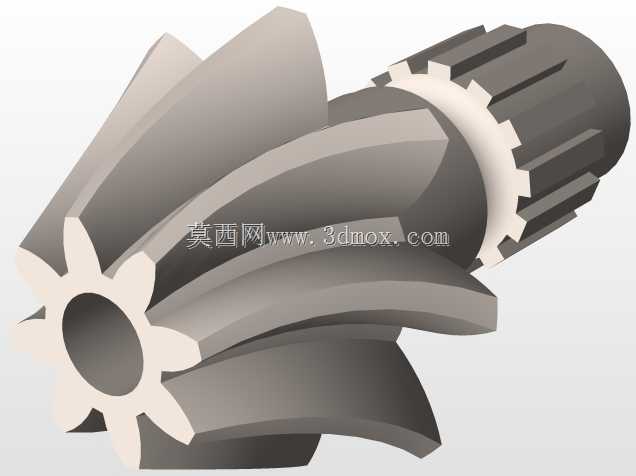

　　从结构上看，该零件把主动螺旋锥齿轮与带花键的轴段做成一体，适合中小载荷、紧凑空间内使用。前端锥齿部分承担主传动功能，齿面沿圆锥母线形成连续螺旋曲面，齿向曲率和螺旋角需要与配对齿轮严格协调；中部设置台阶和环形定位面，用于控制轴承、隔套或箱体端面的安装位置；后端外花键用于传递扭矩，可与联轴套、换挡件或其他带内花键的部件配合。花键齿侧与齿顶、齿根之间保留合理间隙，既能保证装配滑移，又能避免工作中因同轴度误差造成卡滞。

　　建模时不能只把外形做成视觉上的齿形，而应围绕啮合关系展开。首先确定轴交角、大端模数、齿数、压力角、螺旋角、齿宽、节锥角、根锥角和面锥角等基础参数，再根据传动方向判断轮齿旋向。主动小齿轮的旋向与旋转方向、轴向力方向直接相关，若选型或建模时旋向处理错误，装配后虽可能转动，但受力会把齿轮推向不利方向，导致轴承预紧失效、齿面偏载甚至脱开。齿面可按渐开线锥齿轮的几何关系进行近似构建，再通过螺旋扫掠、阵列和切削特征形成连续轮齿；对于需要加工或有限元分析的场景，还应注意齿顶圆角、齿根过渡圆角和退刀空间，避免出现应力集中的尖锐边。

　　安装边界方面，锥齿轮端部到配对齿轮轴线的距离、轴承支承跨距、花键有效配合长度以及台阶端面的跳动，都会影响接触区。锥齿轮传动对轴向位置比较敏感，小齿轮沿轴线少量移动就会改变齿面接触斑点，因此箱体孔系、调整垫片、锁紧螺母和轴承预紧结构必须在设计阶段一并考虑。轴段直径不能只按扭转强度估算，还要校核弯扭复合载荷，尤其在悬臂布置时，啮合点距轴承较远，弯曲变形会放大齿面偏载。若空间允许，采用跨装支承或缩短悬臂长度，可明显提高啮合刚度。

　　润滑与维护也会影响零件寿命。螺旋锥齿轮在啮合区存在明显滑动和滚动复合运动，齿面接触应力较高，闭式箱体内通常采用齿轮油飞溅润滑，齿面和轴承处应保证油液能够到达。低速、轻载且外露的机构可采用润滑脂，但要设置防尘和防漏结构。外形设计上，轮齿端部、轴肩和花键末端应避免突然变径；热处理后需要磨削或研齿的部位，应在三维结构中预留加工基准和装夹位置。通过完整表达齿形、轴颈、花键、定位台阶和退刀槽，该结构可直接用于装配干涉检查、传动方案评审、加工工艺规划以及样机制造前的强度核对。
