带立式支座的重载滚轮支承轮组结构

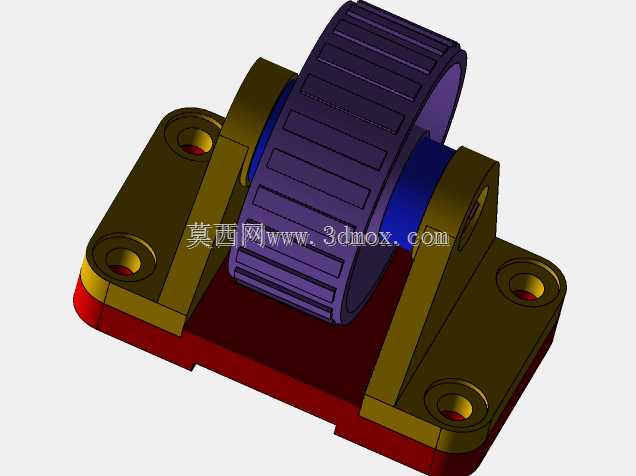

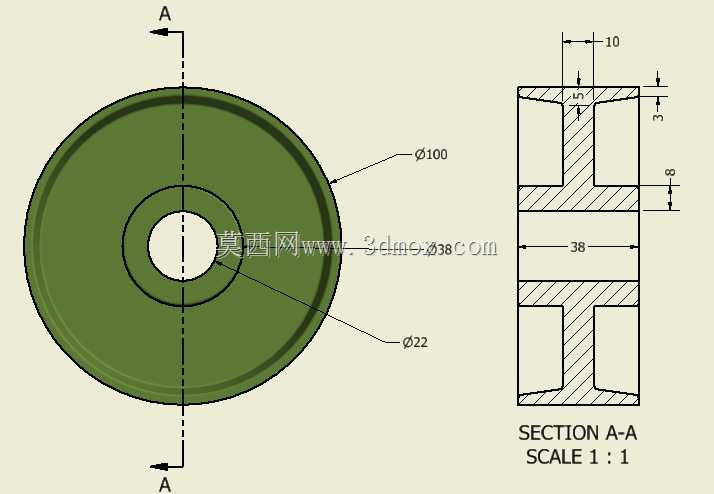

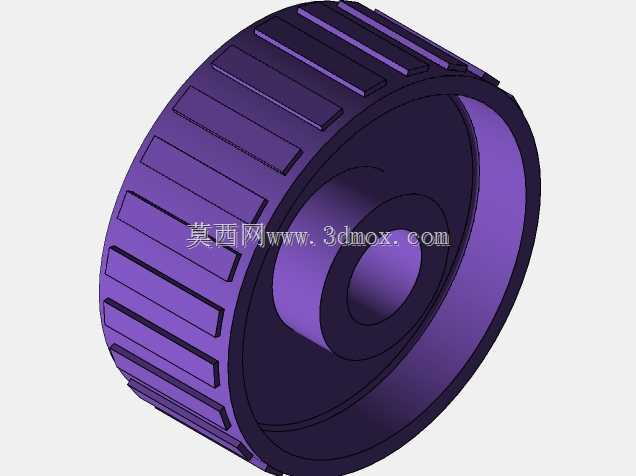

　　这套滚轮支承轮组的结构核心，是把回转轮体、双侧立式支承板、贯穿轮轴与底部安装底板整合为一个独立承载单元，在车间输送线、移动工装台架、小型设备移位机构以及导向限位工位里都能直接落地使用。轮体采用大直径宽幅圆柱面设计，接触面积大，运转时与轨道或地面的比压更低，既可以沿固定导轨做直线导向滚动，也能作为平地支承轮承担整机重量；宽轮面在轻微偏载工况下不易啃轨，对轨道铺设的直线度公差容忍度更高，现场调试时不用反复修配接触面。

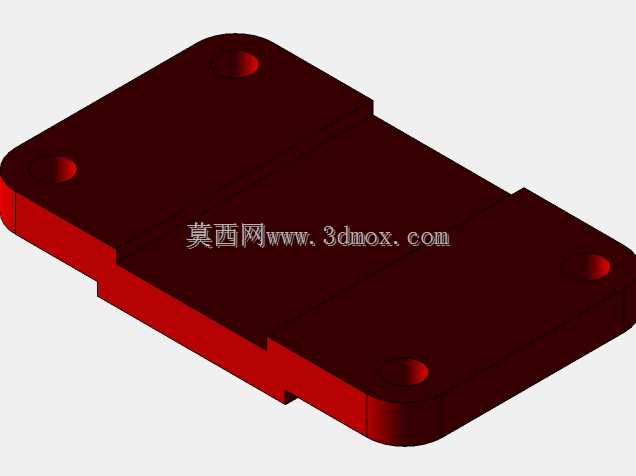

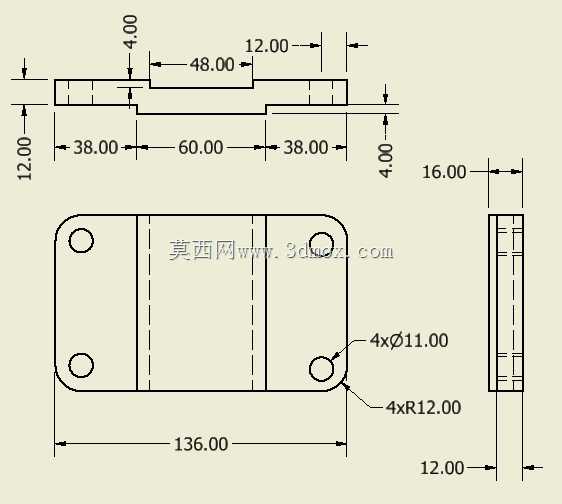

　　从受力路径来看，整机载荷先经轮体传递到贯穿轮轴，再由两侧立式支座把力分散到底部整块安装底板，最后通过底板四角的沉头安装孔锁固到设备机架或移动台架上。双侧支承的布局让轮轴处于简支梁受力状态，相比单侧悬臂轮结构，轴的弯矩峰值大幅降低，轴径可以控制在更紧凑的范围内，同时支座侧板承受的侧向翻转力矩也更均衡，设备启停、换向或者受到横向冲击时，支承板不会出现单侧翘起的趋势。底板做了加厚处理，底面为完整平面，和机架贴合时接触刚度足，四个安装孔分布在底板外缘，螺栓锁紧后压紧力覆盖整个支承区域，长期受载也不容易出现底板局部变形。

　　设计过程中先锁定的是安装边界：底部底板的长宽尺寸决定了整机在机架上的占用空间，四角安装孔的孔位间距要和常用型材框架、焊接台板的预留孔位匹配，沉孔结构让螺栓头沉入板面以下，不会和轮体回转范围发生干涉。整体高度从底板底面到轮体顶端的尺寸，是配套台架离地间隙、输送线面高度的关键控制尺寸，建模时需要把轮体磨损后的下沉量、轴承游隙以及底板垫片调整量都预留出来，避免后期运维更换轮体时出现线面高度偏差。轮体两侧和支座内壁之间预留了均匀的侧向间隙，既防止运转时轮面摩擦侧板，也能容纳少量粉尘、碎屑的堆积，适合车间多尘的工况。

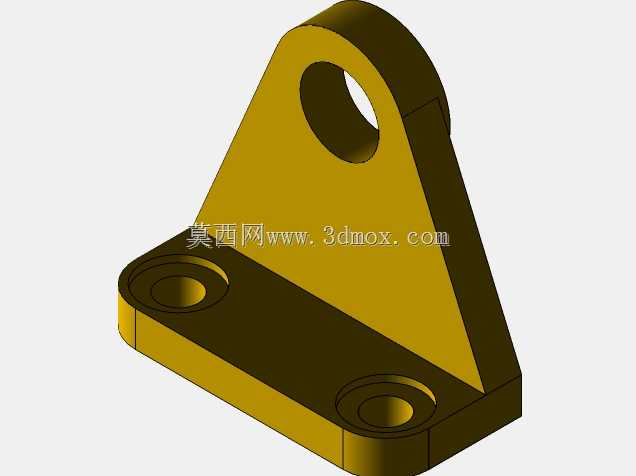

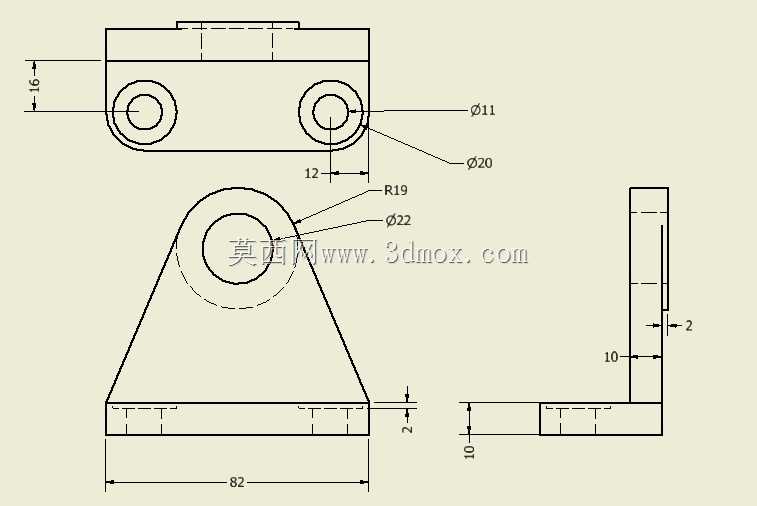

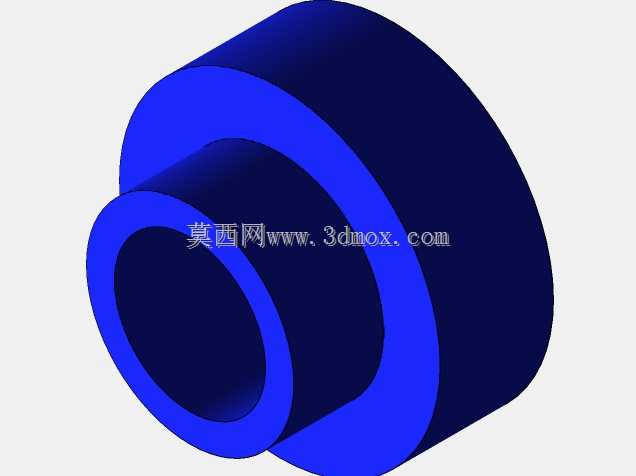

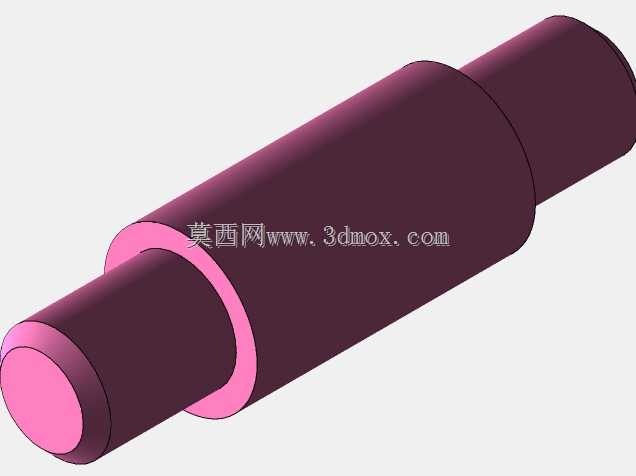

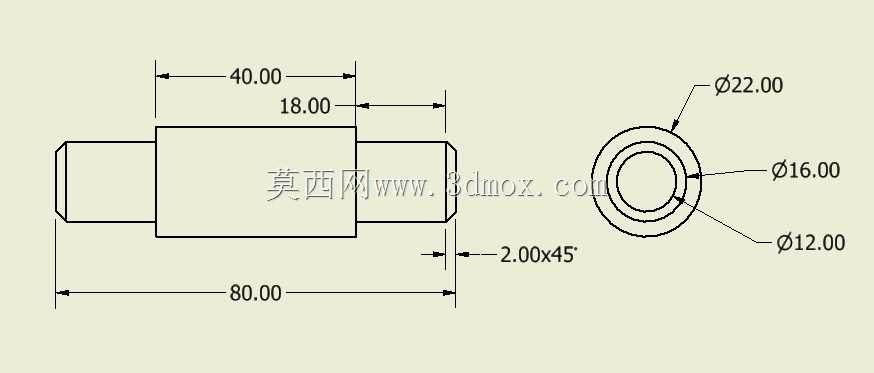

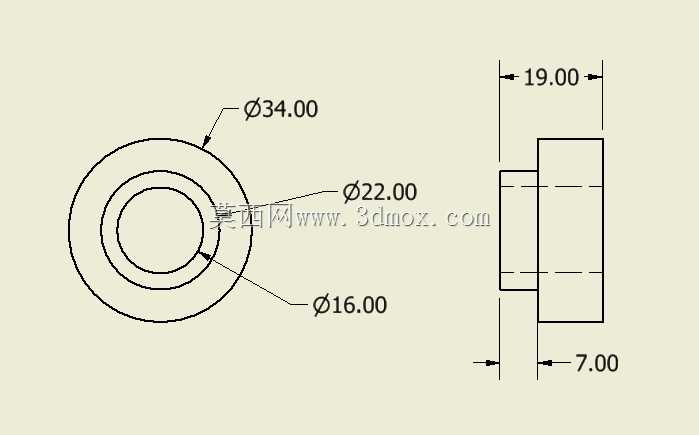

　　轮体内部嵌套了轴套与衬层结构，轮轴穿过支座顶端的同轴孔位，轴端可以加装挡圈或者端盖做轴向限位，防止轮体运转时沿轴向窜动。支座侧板采用三角形加强轮廓，从底板边缘向上延伸至轮轴中心位置，板体在轮轴孔周边做了局部加厚凸台，提升孔位的挤压强度，避免长期受载后孔位失圆。两块支座侧板的内侧间距刚好略宽于轮体宽度，外侧和底板边缘齐平，整体没有多余外凸结构，在密集排布的输送工位里不会和相邻机构发生碰撞。

　　实际选型应用时，如果是固定导轨导向场景，可将多组轮组对称安装在移动台架两侧，轮面卡在导轨两侧约束横向位移，台架沿轨道往复移动时阻力小、定位稳；如果作为平地移动支承，四组轮组分别布置在设备底座四角，静态时承担整机重量，推移时滚动摩擦远低于滑动支承，单人即可推动中型工装设备。结构里所有配合面都做了明确的装配约束：轮体内孔和轴套过渡配合，轴套和轮轴间隙配合保证回转顺畅，支座孔和轮轴采用过渡配合锁紧，底板和机架之间靠螺栓摩擦力传递水平推力，整套模型把各零件的装配关系、干涉边界、安装孔位都完整呈现，结构工程师可以直接在此基础上根据实际载荷调整板厚、轮径与轴径尺寸，快速衍生出不同承载等级的系列化滚轮支承产品。
