航空涡扇喷气发动机结构三维数模

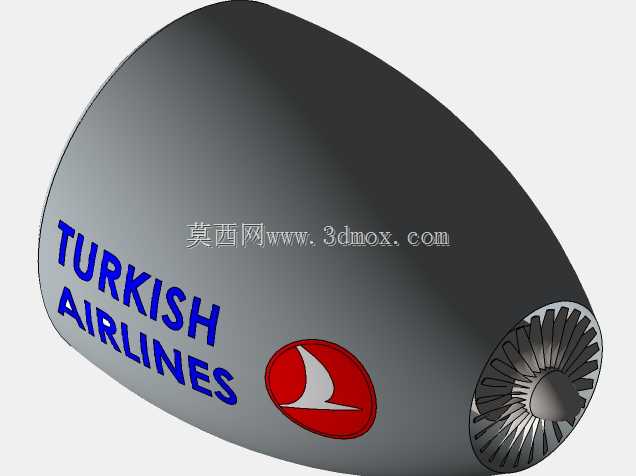

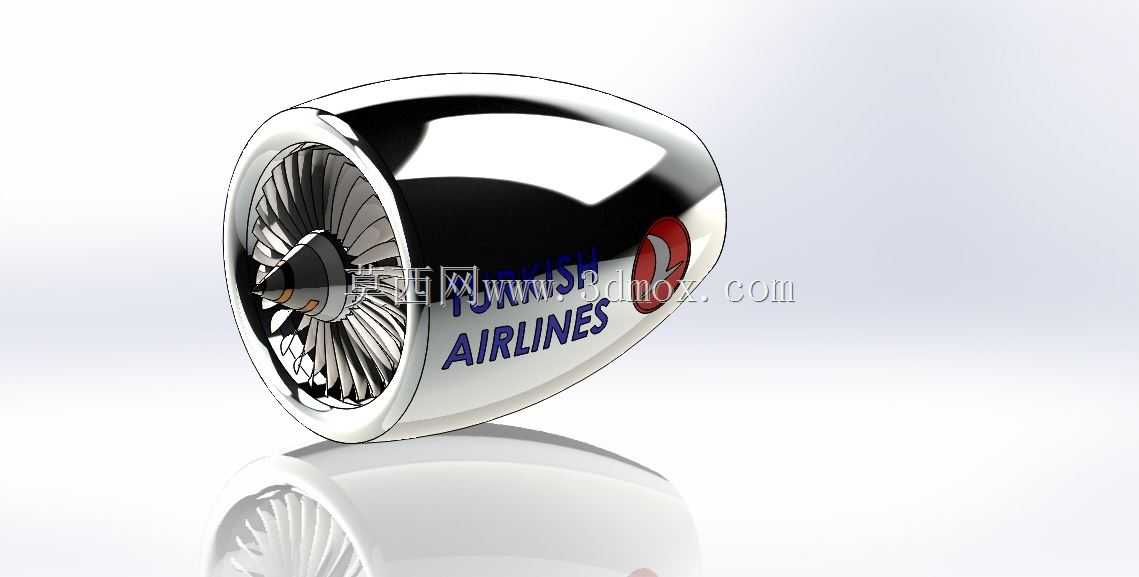

　　这套数模聚焦于民用航空涡扇喷气发动机的前端结构表达，核心呈现整流罩、进气唇口与风扇叶片组件的空间关系。整流罩采用流线型回转体造型，外表面为高光镜面质感，曲面从进气唇口向后平滑收束，目的是在来流进入风扇前完成气流引导，降低进气畸变与局部阻力。唇口截面做了圆润过渡，避免大迎角或侧风工况下前缘发生气流分离，这一细节在短舱设计中直接影响发动机的喘振裕度。

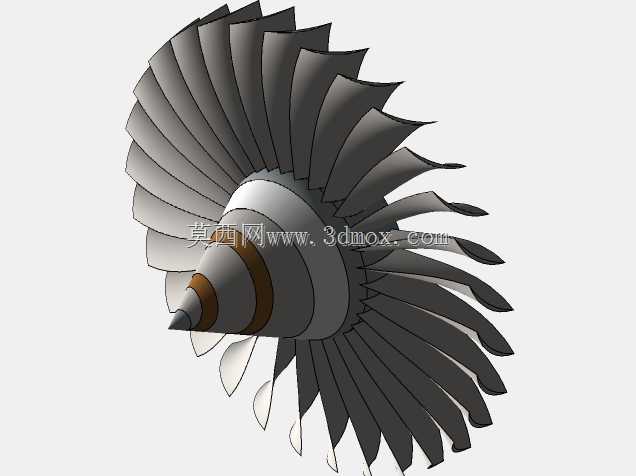

　　风扇段是整个模型最具工程密度的区域。数十片叶片沿轮毂周向均布，叶型从根部到尖部存在明显的扭转变形，根弦较宽以承受离心载荷与鸟撞等外物冲击，尖部则较薄并控制与机匣的叶尖间隙。叶根与轮盘的榫接关系在数模中有所体现，装配时需要保证周向定位和轴向锁紧，高速旋转下叶片的离心力通过榫齿传递到轮盘，再由主轴向后传递至涡轮与支承结构。对于结构工程师而言，风扇叶片不仅决定进气流量和推进效率，其质量分布还关系到整机振动与转子动平衡。

　　从应用场景看，这类结构主要用于大涵道比涡扇发动机短舱前端，服务于民航客机、运输机以及部分大型无人机动力系统的方案展示与结构教学。实际发动机中，短舱外壁并非单纯装饰件，它还要集成防冰系统、声学衬层、反推机构安装接口以及维护口盖；本模型侧重外观与核心转子关系，适合在方案阶段进行外形评审、装配干涉检查和展示动画制作。若进入详细设计，还需补充外涵道分流环、风扇机匣、包容环以及轴承支座等部件。

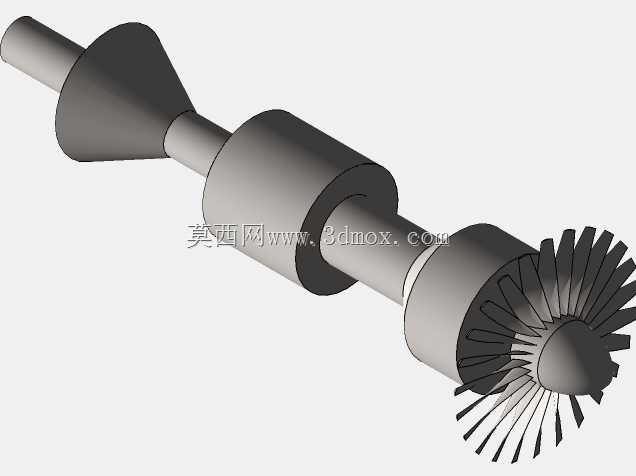

　　设计思路上，整机以主轴轴线为回转基准，整流罩、风扇盘和叶片阵列保持严格同轴。建模时可先建立子午流道轮廓，再通过旋转生成短舱与轮毂基体；叶片则采用叶身曲面加厚、叶根过渡圆角和阵列装配的方式完成。叶片数量、安装角和叶尖间隙需要围绕流量系数、增压比和噪声水平反复协调，不能只追求视觉上的密集排列。整流罩表面的标识区域位于侧向可视面，不参与承力，但在渲染和样机展示中可用于涂装方案验证。

　　安装边界方面，发动机前端通过风扇机匣与短舱吊架、机翼吊挂结构形成连接，后端则与核心机、涡轮段和安装节衔接。数模在布置时应预留主轴中心高度、吊挂接头位置以及地面维护净空；进气道前方不能布置会干扰来流的结构，唇口与机身、机翼之间也要保持足够的气动间距。若用于教学或仿真，可在此基础上拆分为整流罩、风扇叶片、轮盘、机匣和主轴等子装配，分别检查材料分区、转动件与静止件间隙，以及维修拆装路径。整体来看，该模型把航空发动机最直观的进气与风扇增压段表达得较为完整，能够帮助设计者理解流线外形、叶片阵列和转子支承之间的工程约束。
