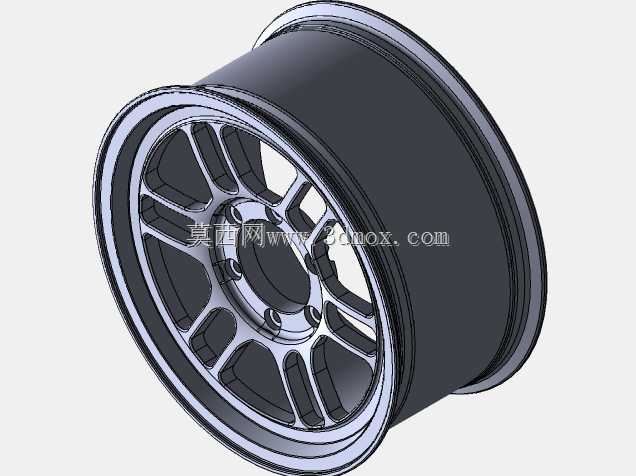

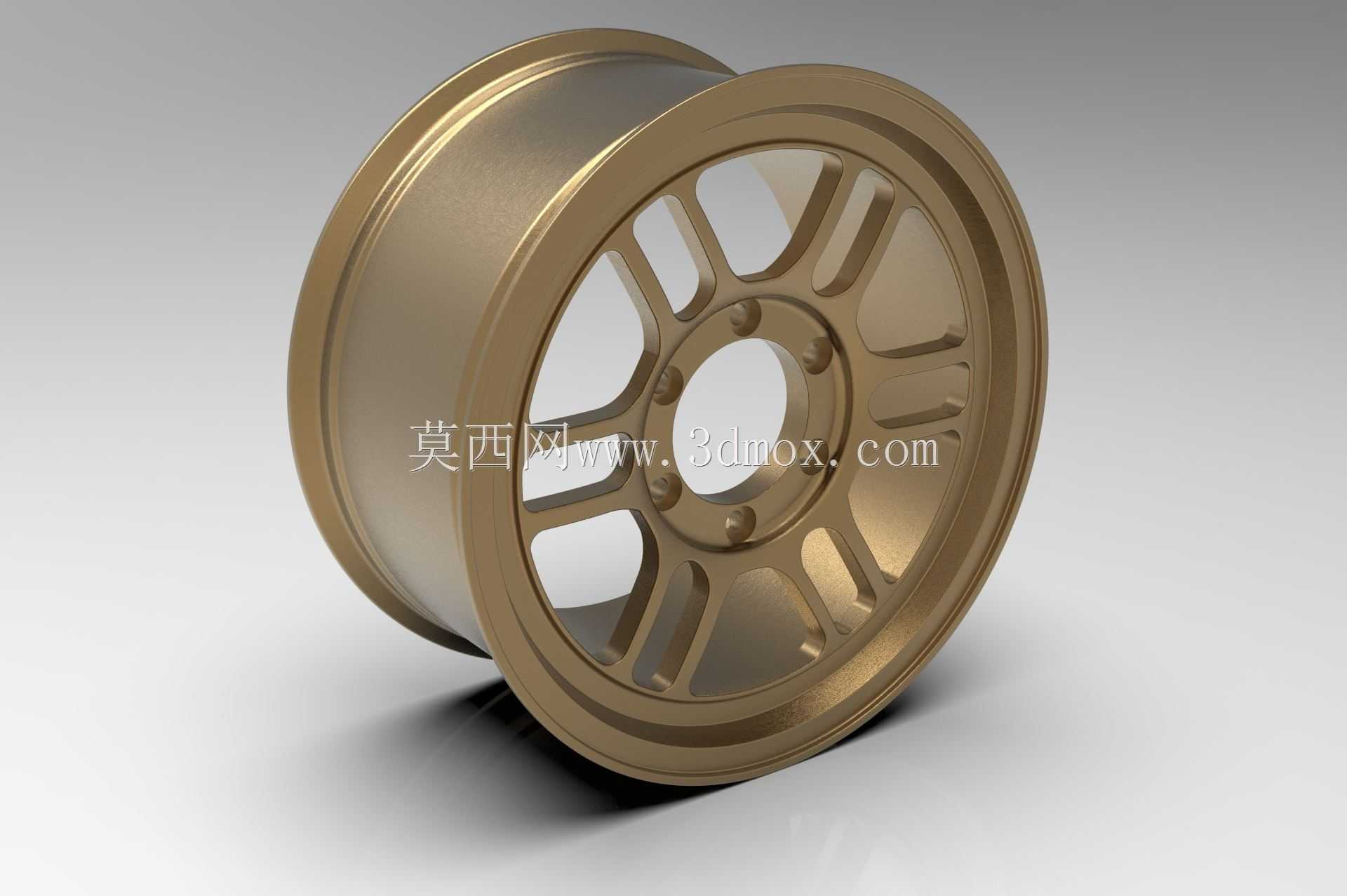

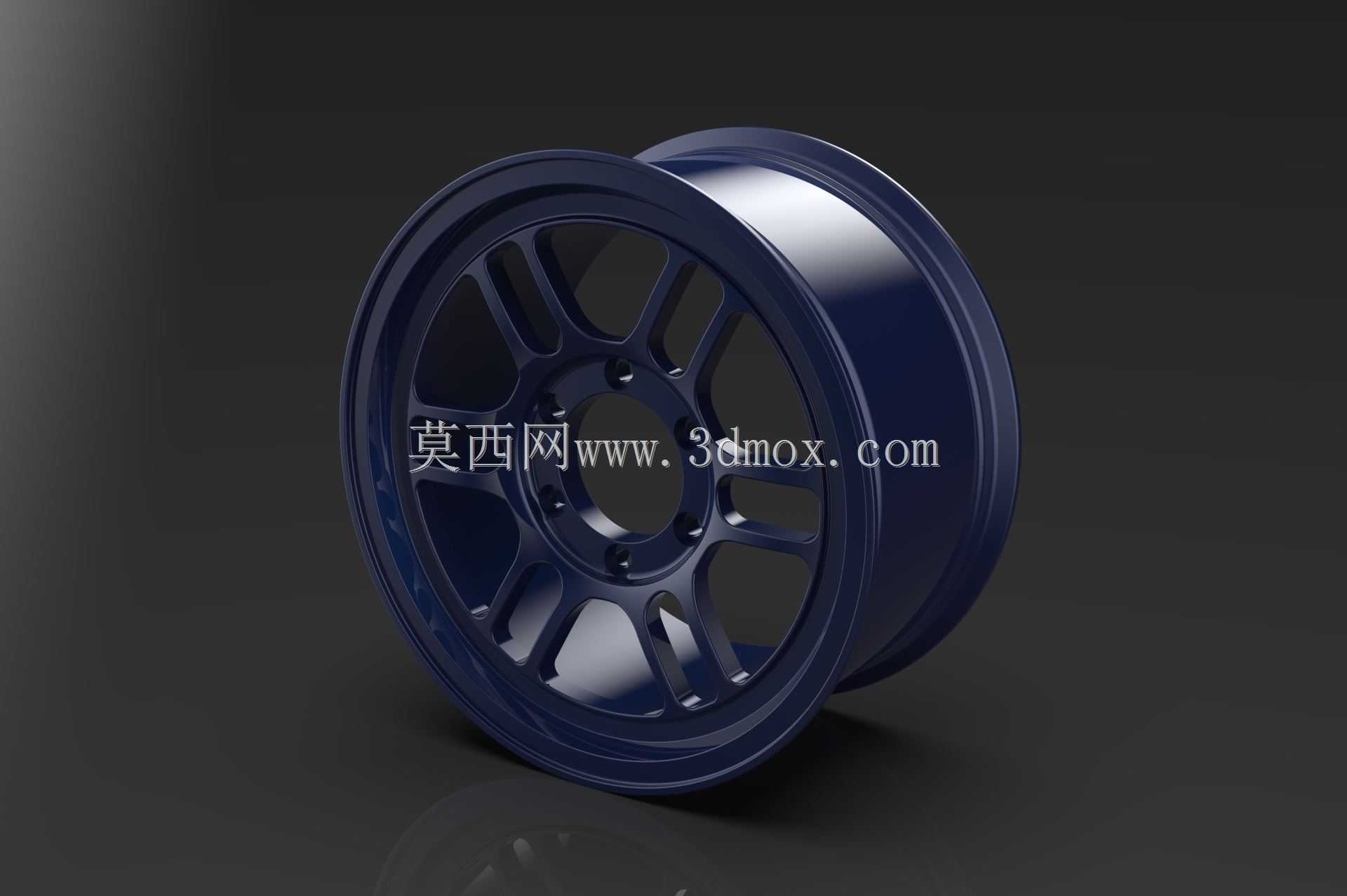

该轮辋结构面向乘用车及越野改装场景,主要承担轮胎支撑、制动力矩传递、转向载荷分配以及路面冲击缓冲等任务。车轮作为整车行驶系统中的关键旋转件,其结构不仅关系到轮胎的安装可靠性,也直接影响制动盘、转向节、半轴等周边部件的装配边界。模型在造型上采用多辐条镂空布局,轮辐从中心安装座向外缘呈放射状展开,辐条之间保留较大开口,能够为制动卡钳和制动盘提供散热通道,同时减少轮辋外侧堆积的泥水与砂石。
从实际装车角度看,轮辋中部设置了集中式安装孔位,孔位周围形成凸起的安装座面,用于与轮毂轴头贴合。该区域是车轮受力最集中的位置,模型通过加厚中心盘、过渡圆角和环形加强筋来分散螺栓预紧力,避免孔边出现应力集中。螺栓孔沿圆周均布,装配时需要与轴头法兰孔位严格对应,孔位节圆、中心孔直径和接合面平面度均属于关键安装边界。若中心孔与轴头配合间隙过大,车轮在高速旋转时容易产生偏心振动;若接合面不平整,则可能导致螺栓松动。
轮辋外缘采用深槽式轮廓,便于轮胎拆装和胎圈定位。外侧轮缘与内侧轮缘形成连续环形支撑,胎圈座区域需要保持足够的径向刚度,以承受轮胎充气后的扩张力。模型中轮辋筒壁与轮辐交接处采用圆滑过渡,这种处理符合铸造或锻造车轮的成形特点,也有利于降低交变弯曲载荷下的疲劳风险。对于越野使用场景,轮缘还需要考虑低速冲击、石块刮擦和低胎压行驶时的变形问题,因此唇边宽度和圆角厚度不能仅按外观造型确定。
轮辐设计采用近似六组主辐条的形式,每组辐条之间开设长条形窗口。窗口形状并非单纯装饰,其宽度、位置和端部圆角都会影响轮辐的抗弯与抗扭性能。辐条靠近中心座的位置截面较厚,向轮辋边缘逐渐展开,使载荷能够从螺栓安装区平滑传递到整个轮圈。镂空区域加大后,制动系统热量可以更快散出,尤其在频繁制动或长下坡工况下,能够降低制动盘热衰减对行驶稳定性的影响。但开窗过大也会削弱辐条刚度,因此在结构设计时需要在轻量化、散热和强度之间取得平衡。
外形尺寸方面,轮辋直径、宽度、偏距和中心孔位置共同决定轮胎姿态与轮拱间隙。轮辋宽度影响轮胎胎侧的支撑角度,过窄会使胎侧过度弯曲,过宽则可能改变接地印痕并增加胎圈负荷。偏距决定车轮安装后相对转向节的内外位置,偏距变化会使轮距、主销偏置距和轴承力臂随之改变,进而影响转向手感与轮毂轴承寿命。建模时需要同步校核轮胎外侧与翼子板、内侧与减振器、卡钳、悬架摆臂之间的空间,避免满打方向或悬架压缩时发生干涉。
该结构还需考虑动平衡与气密性。轮辋整体绕旋转轴应保持质量分布均匀,辐条开窗和局部加强结构若周向不对称,会在高速旋转时产生不平衡量。对于无内胎轮胎,轮辋胎圈座和气门嘴孔区域必须保证连续密封面,表面不能存在影响胎圈贴合的突变结构。模型中中心盘、轮辐和外筒形成一体化承载壳体,符合合金车轮常见的整体成形思路,便于后续在工程软件中进行质量估算、转动惯量分析和干涉检查。
在维修与改装应用中,这类轮辋还需要兼容制动卡钳包络、轮胎拆装设备以及平衡机夹具。中心孔端面、螺栓孔沉台和轮缘内侧形状都应留出夹具支撑位置,避免换胎或动平衡时压伤装饰面。辐条背面与卡钳之间的间隙需按极限转向和悬架跳动状态复核,不能只以静态正视图判断。通过三维结构可以直观检查轮辐开窗是否为卡钳提供足够避让,也能评估气门嘴安装位置是否便于充气和胎压检测模块布置。
整体来看,该车轮结构把外观造型与承载功能结合在同一壳体中:外筒负责轮胎固定与密封,中心盘负责轴头连接与扭矩传递,镂空辐条负责载荷扩散、散热和避让。设计时应围绕螺栓孔节圆、中心孔、胎圈座直径、轮缘厚度、辐条截面和开窗圆角建立参数,以便在不同车型、不同轮胎规格和不同制动系统之间进行适配调整。
