离合器压盘配套圆柱螺旋压紧弹簧

　　这套螺旋压紧件主要服务于摩擦式离合器的压盘总成，在手动挡车辆传动系统里承担压紧力存储与释放的核心作用。日常整车运行工况里，驾驶员踩下离合踏板时，分离轴承推动膜片指端带动压盘脱离摩擦片，弹簧被进一步压缩蓄积弹性势能；松开踏板后弹簧持续输出稳定轴向预紧力，将从动盘摩擦片牢牢压合在飞轮与压盘端面之间，发动机输出的扭矩就靠这层静摩擦界面完整传递到变速箱输入轴，避免起步抖动、高速打滑、换挡顿挫这类常见故障。

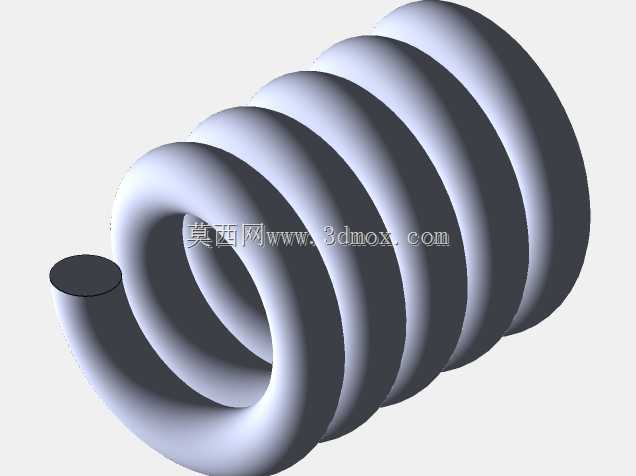

　　从结构设计逻辑来看，该零件采用等节距圆柱螺旋压缩弹簧构型，簧丝截面为实心圆形，两端各保留一圈磨平支承端，磨平长度不小于整圈周长的四分之三，端面与弹簧轴线垂直度控制在0.05倍簧丝直径以内，装配后压盘与弹簧座圈可以实现全周贴合，不会出现偏载、局部应力集中导致的早期断裂。建模过程中先通过扫描路径生成螺旋基体，螺旋升角结合离合器总成允许的轴向安装空间反向推导：压盘总成的壳体内部轴向预留间隙通常在35-50mm区间，弹簧自由高度设定为42mm，预压安装高度压缩至28mm，极限分离行程下最大压缩高度不低于18mm，预留足够的压并余量，避免踏板踩到底时簧圈完全并紧产生刚性冲击。

　　簧丝直径的选型匹配离合器传递的最大扭矩参数，普通乘用车辆配套的压盘弹簧簧丝直径一般在6-8mm，弹簧中径控制在32-40mm，有效工作圈数设为4.5圈，两端支承圈各1圈，总圈数6.5圈。这个参数组合下，弹簧的轴向刚度可以稳定在85-110N/mm区间，整套压盘总成圆周方向均匀布置6-8组同规格弹簧，总压紧力可以达到6800-8800N，完全覆盖1.6L-2.5L排量民用车辆发动机的峰值扭矩输出需求，即便长时间半联动产生高温，弹簧材料选用65Mn弹簧钢经过淬火加中温回火处理，在200摄氏度工作环境下刚度衰减率不超过3%，不会出现热衰退导致的压紧力不足。

　　安装边界方面，弹簧外周需要和压盘上的定位沉孔保留0.8-1.2mm的径向间隙，内孔和导向定位柱之间预留0.5-0.9mm间隙，既可以补偿压盘受热膨胀产生的径向形变，也能避免弹簧往复压缩过程中出现卡滞、侧向剐蹭。弹簧两端的磨平端面粗糙度控制在Ra6.3以下，和支承座圈接触时不会出现点接触造成的局部压痕，长期交变载荷作用下疲劳寿命可以达到100万次以上压缩循环。

　　在离合器实际工作场景里，这类螺旋弹簧相比膜片弹簧的构型，更适配重载商用车、工程机械设备的大扭矩压盘总成，多组弹簧圆周均布的布局可以灵活调整总压紧力，单根弹簧出现刚度衰减时可以单独更换，维护成本更低。建模阶段还需要校验弹簧压并状态下的总高度，确保极限压缩时相邻簧圈之间保留0.1d以上的间隙，避免金属直接碰撞产生异响；同时要做动平衡校核，弹簧自身的质量偏心控制在5g·cm以内，压盘总成高速旋转（最高转速匹配发动机6000rpm红线）时不会产生额外离心振动，保障传动系统运转平顺性。
