六自由度多关节工业机械臂结构

　　该六自由度机械臂面向柔性制造场景中的搬运、上下料、装配、检测及工位辅助操作需求，采用串联关节式总体布局，通过六个旋转轴的协同运动实现末端执行器在工作空间内的位姿调整。与直角坐标机构相比，多关节结构在相同占地边界下能够覆盖更大的立体作业范围，并可绕过工装、夹具或工件局部障碍完成取放动作，适合机床上下料、流水线转接、轻型零件装配以及实验室自动化平台等空间受限、动作路径较复杂的场合。

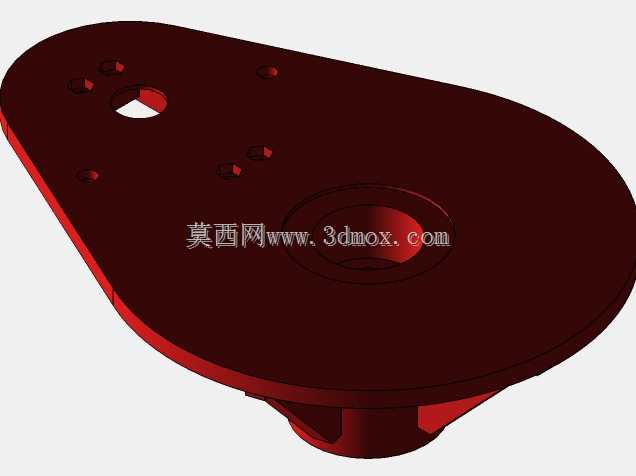

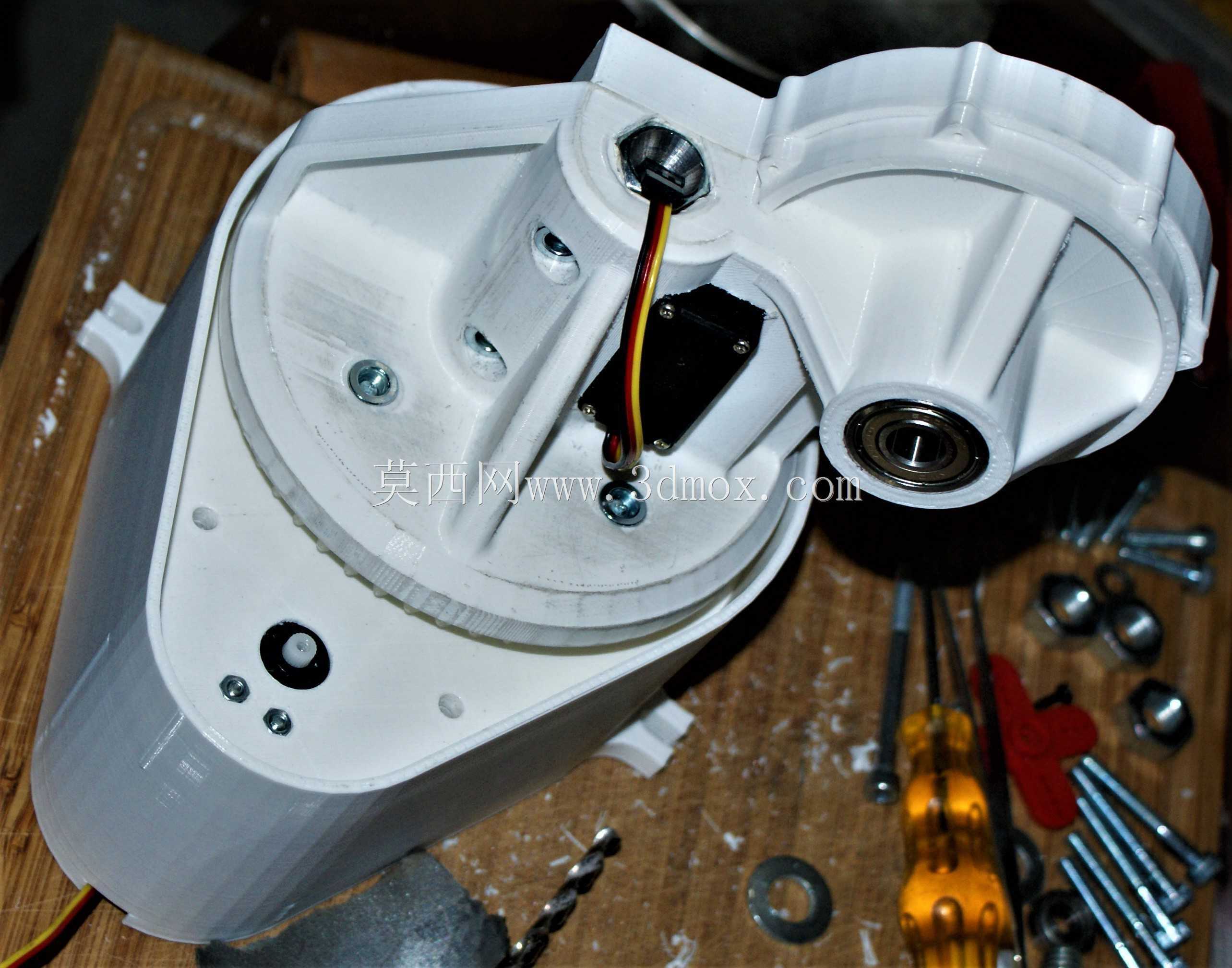

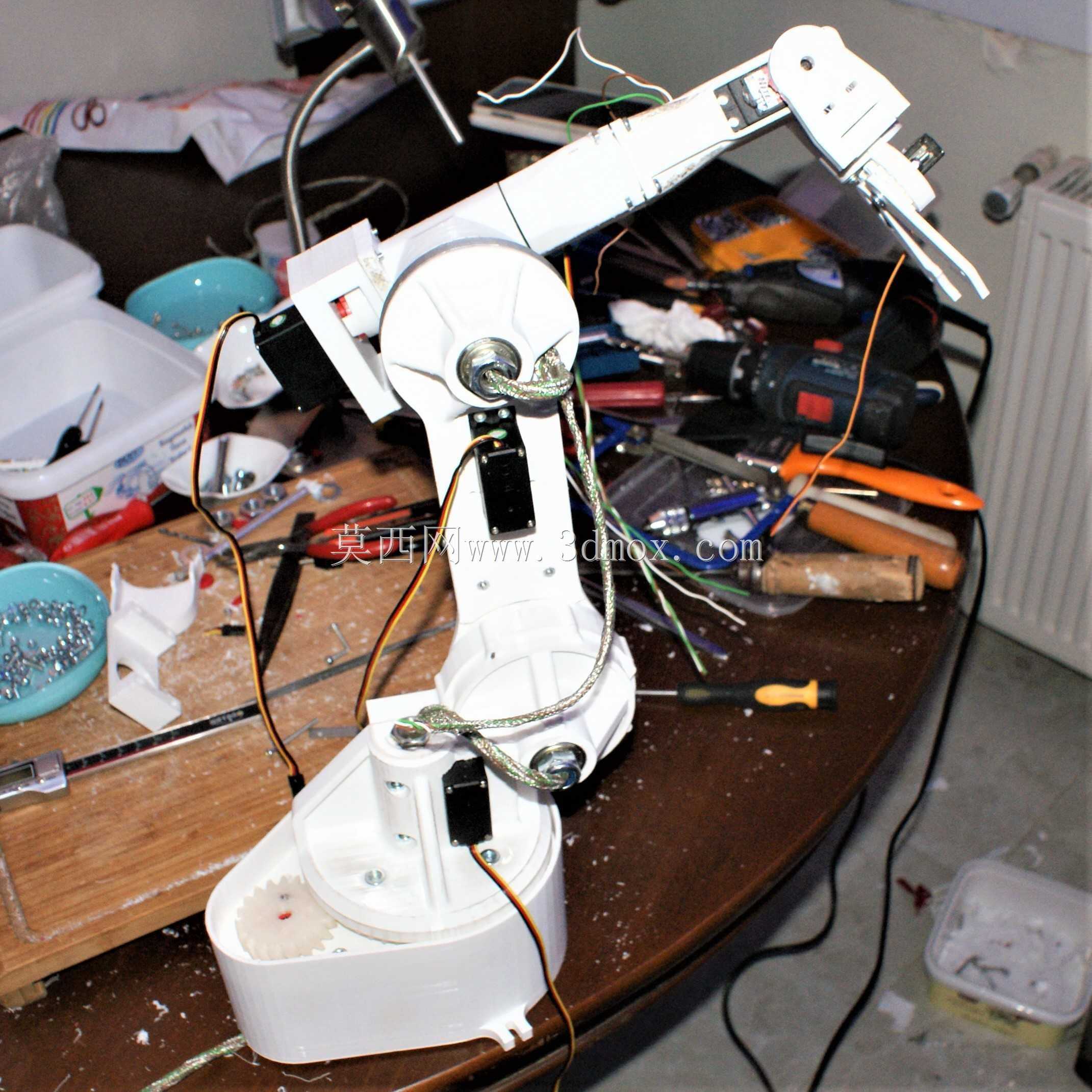

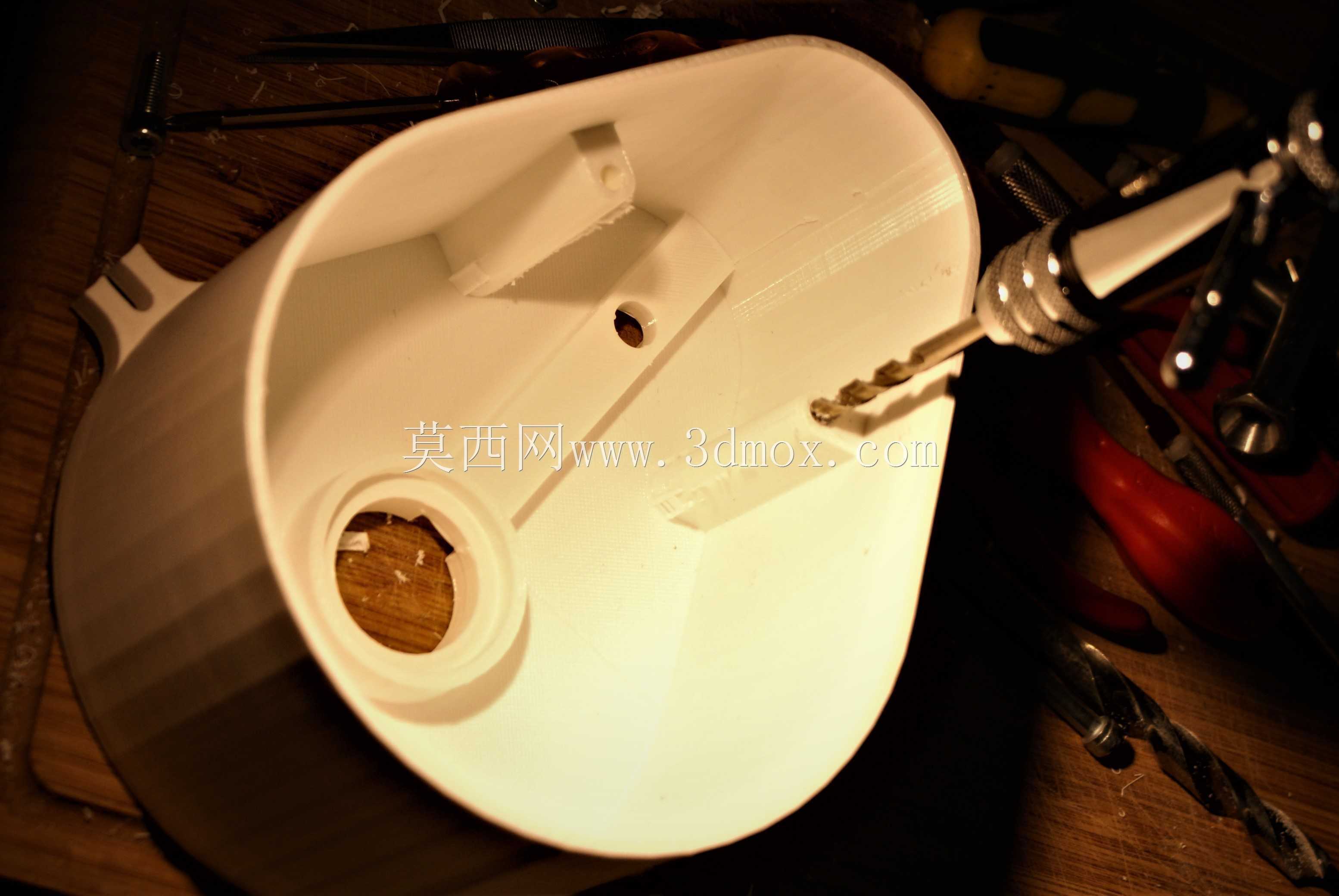

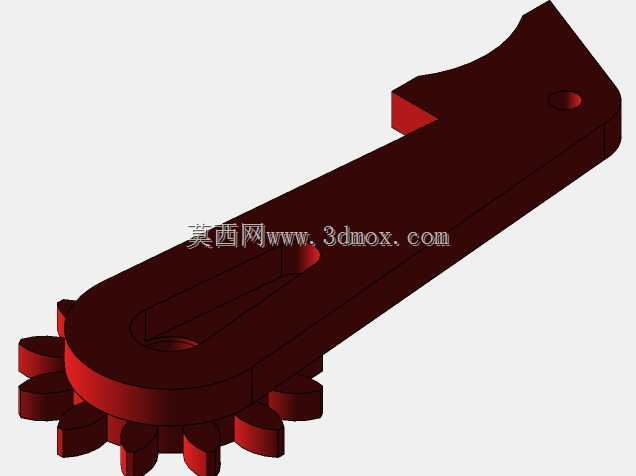

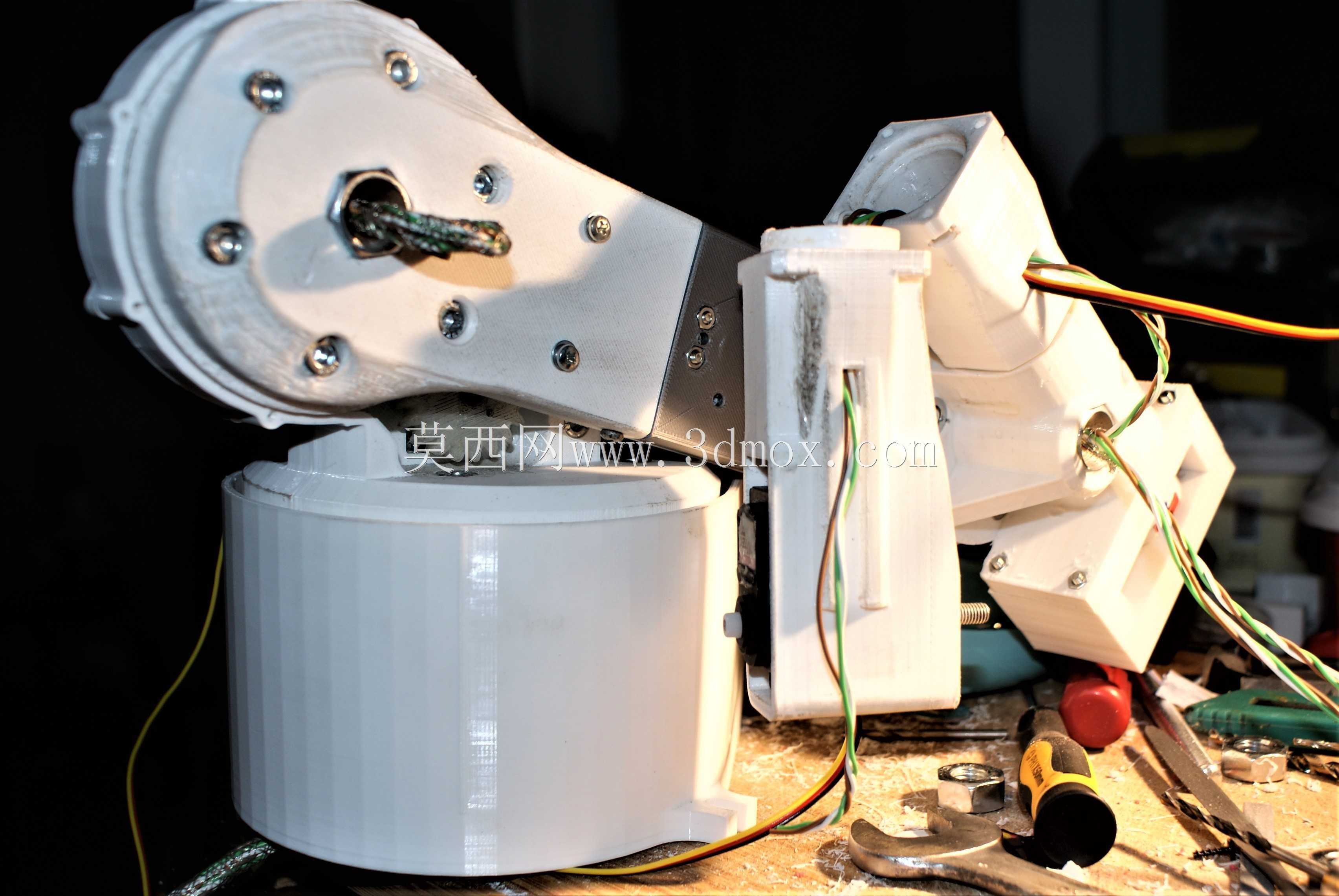

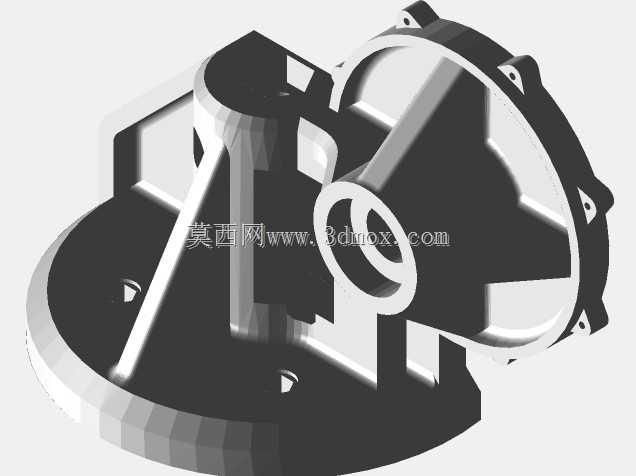

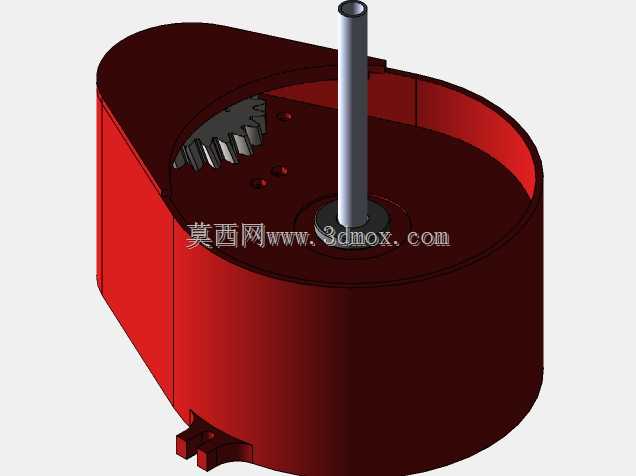

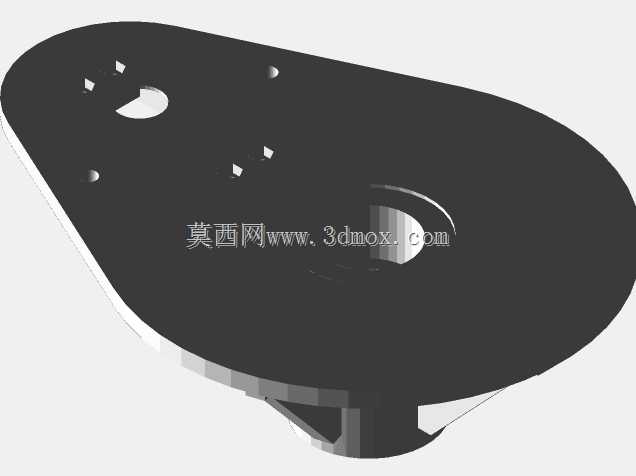

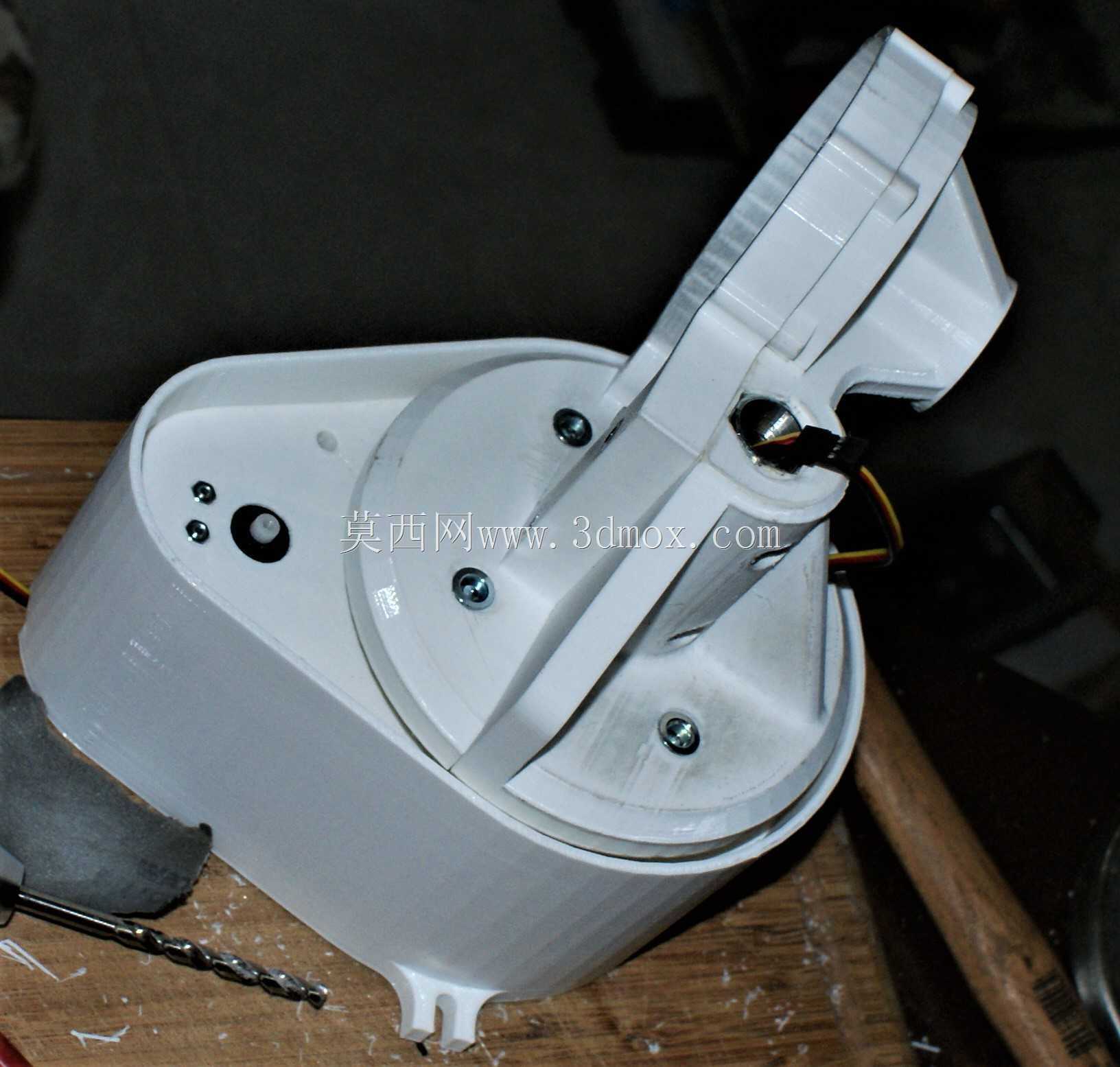

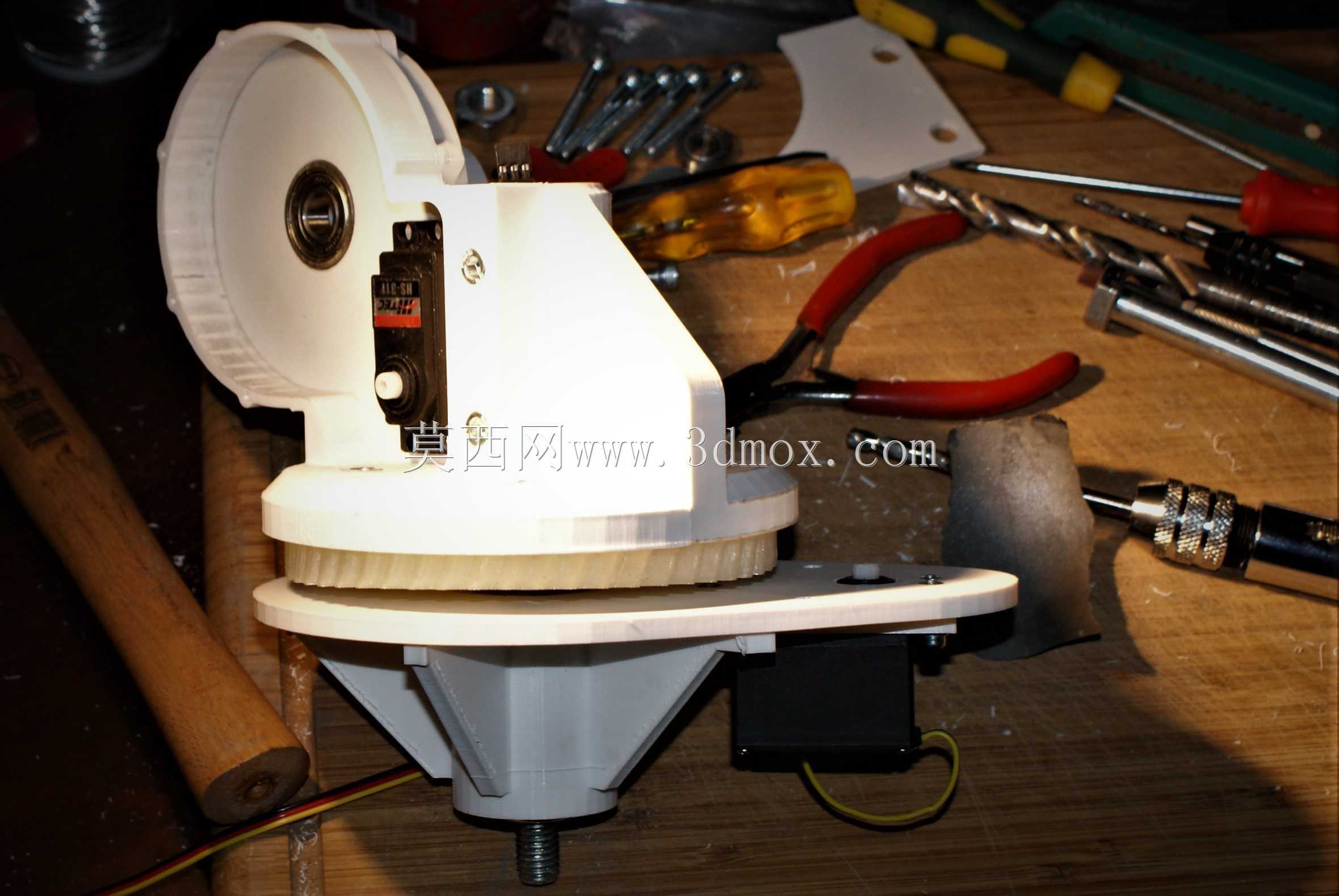

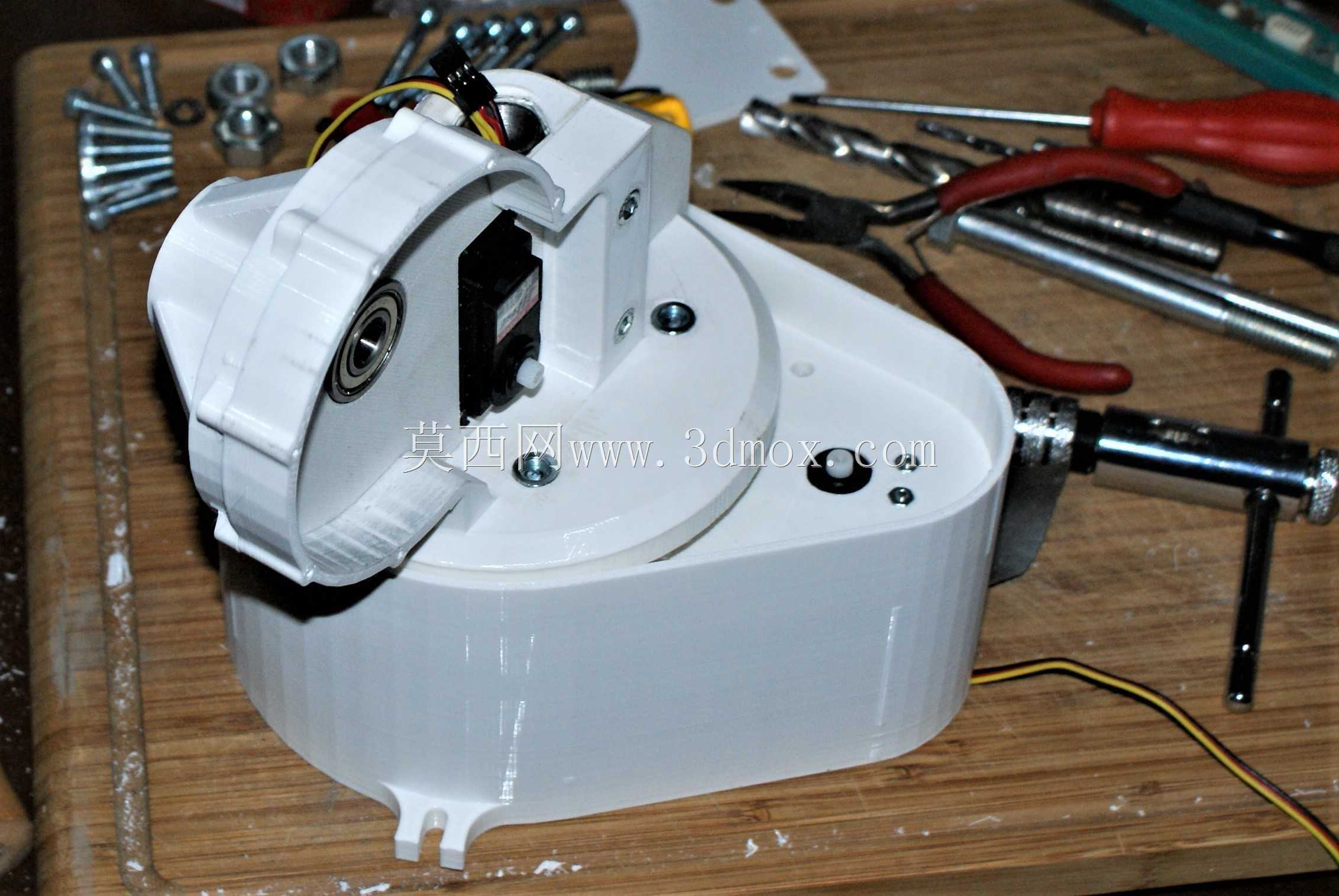

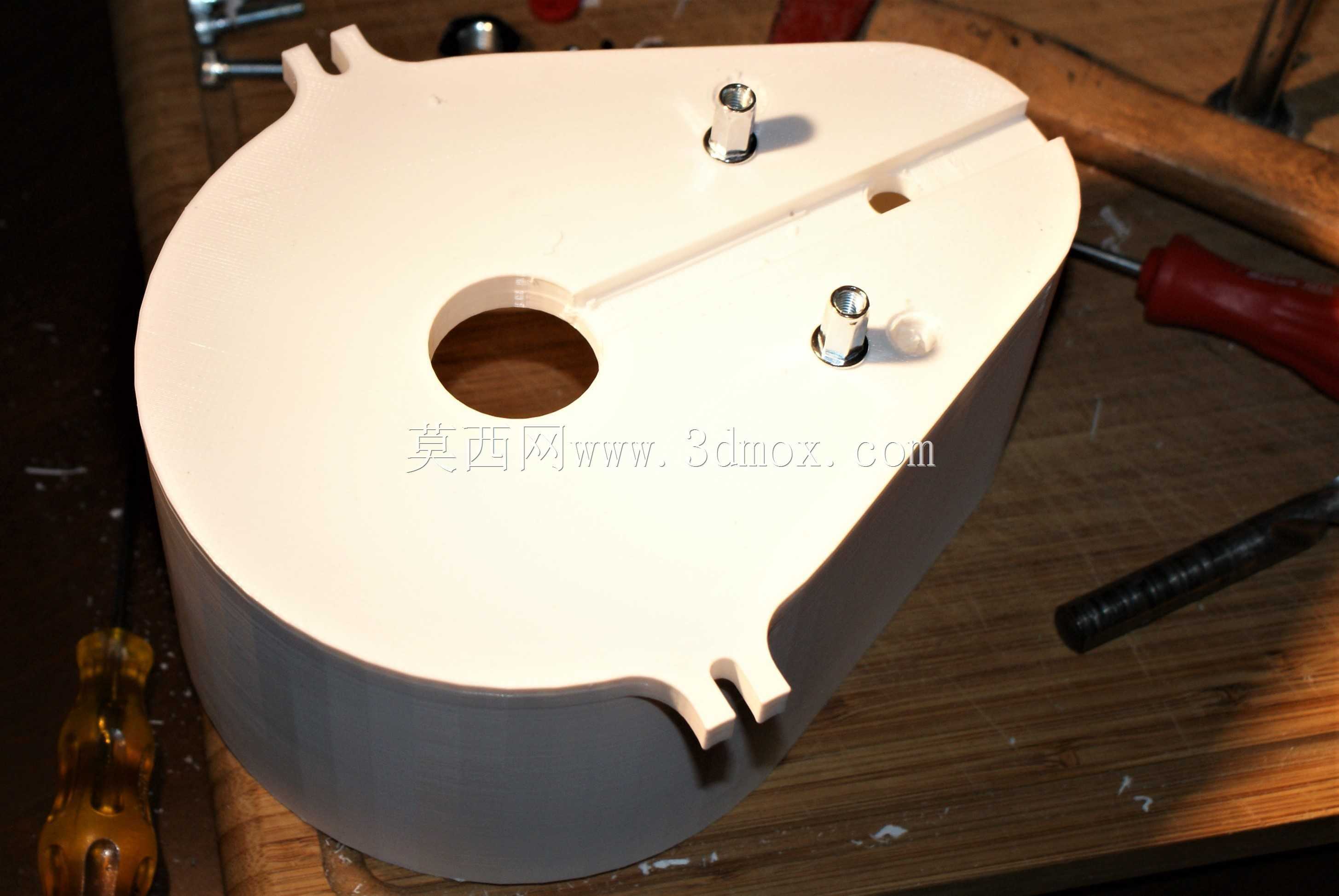

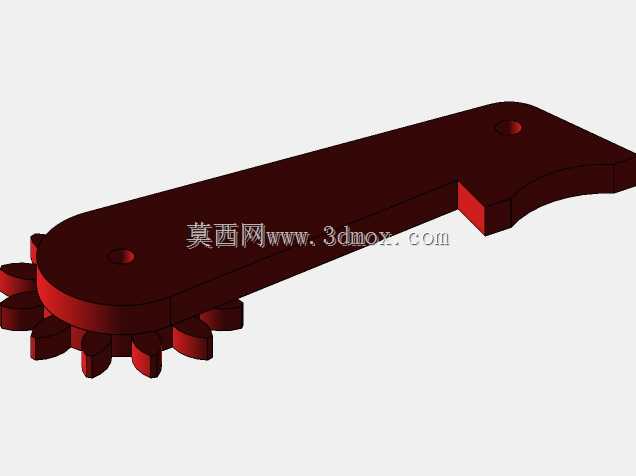

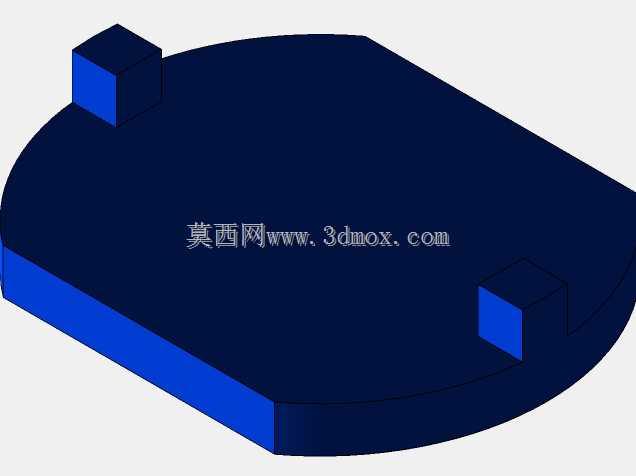

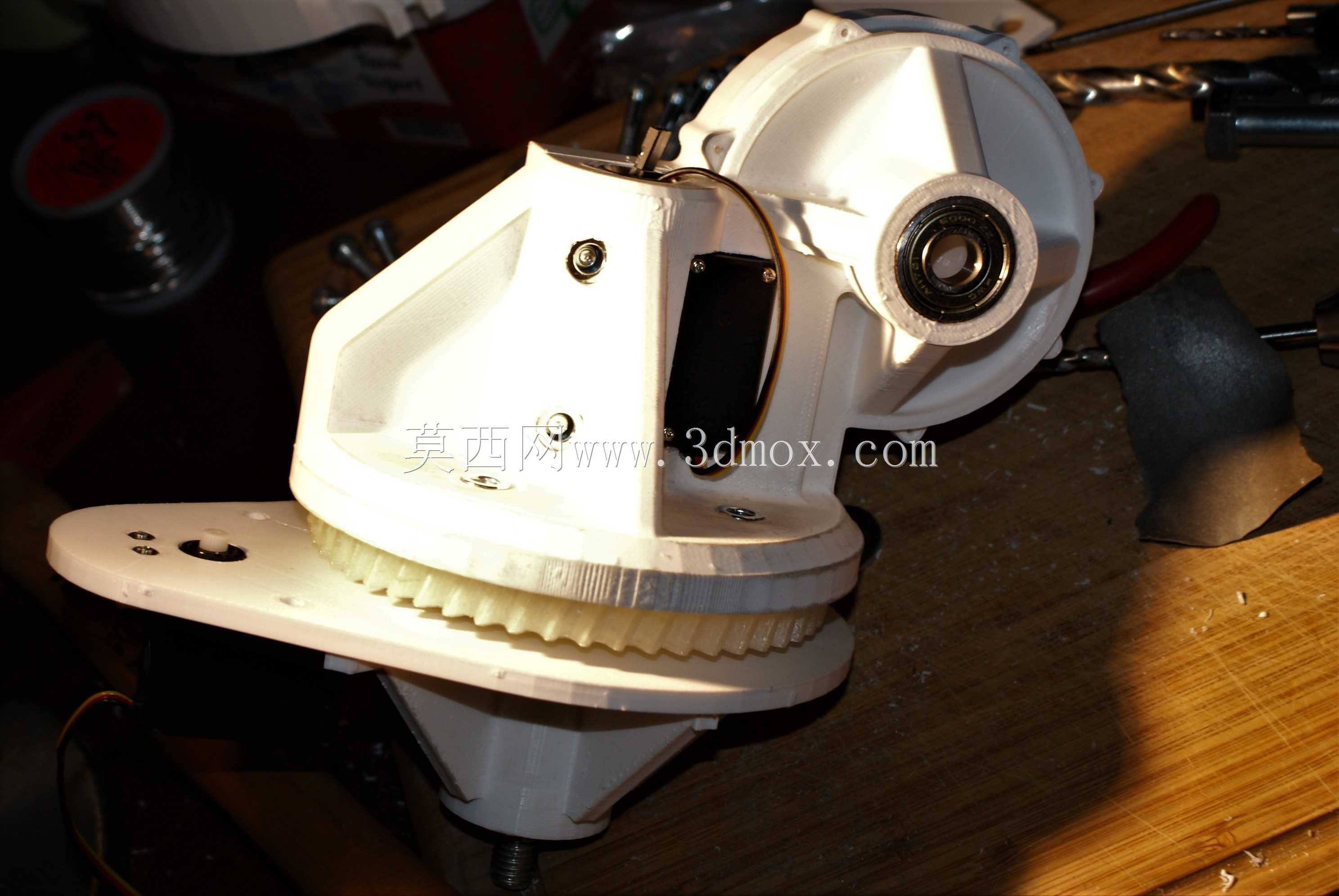

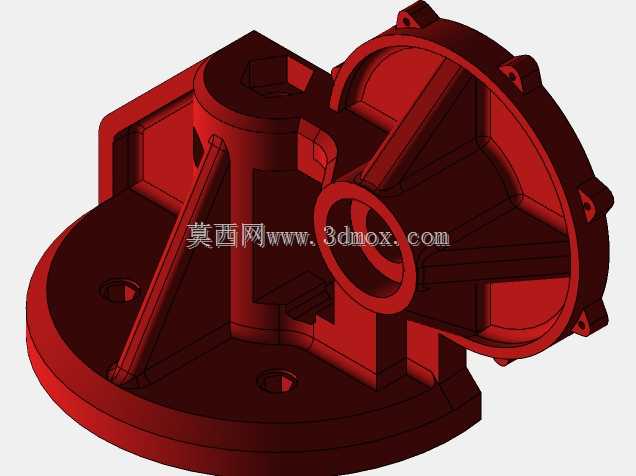

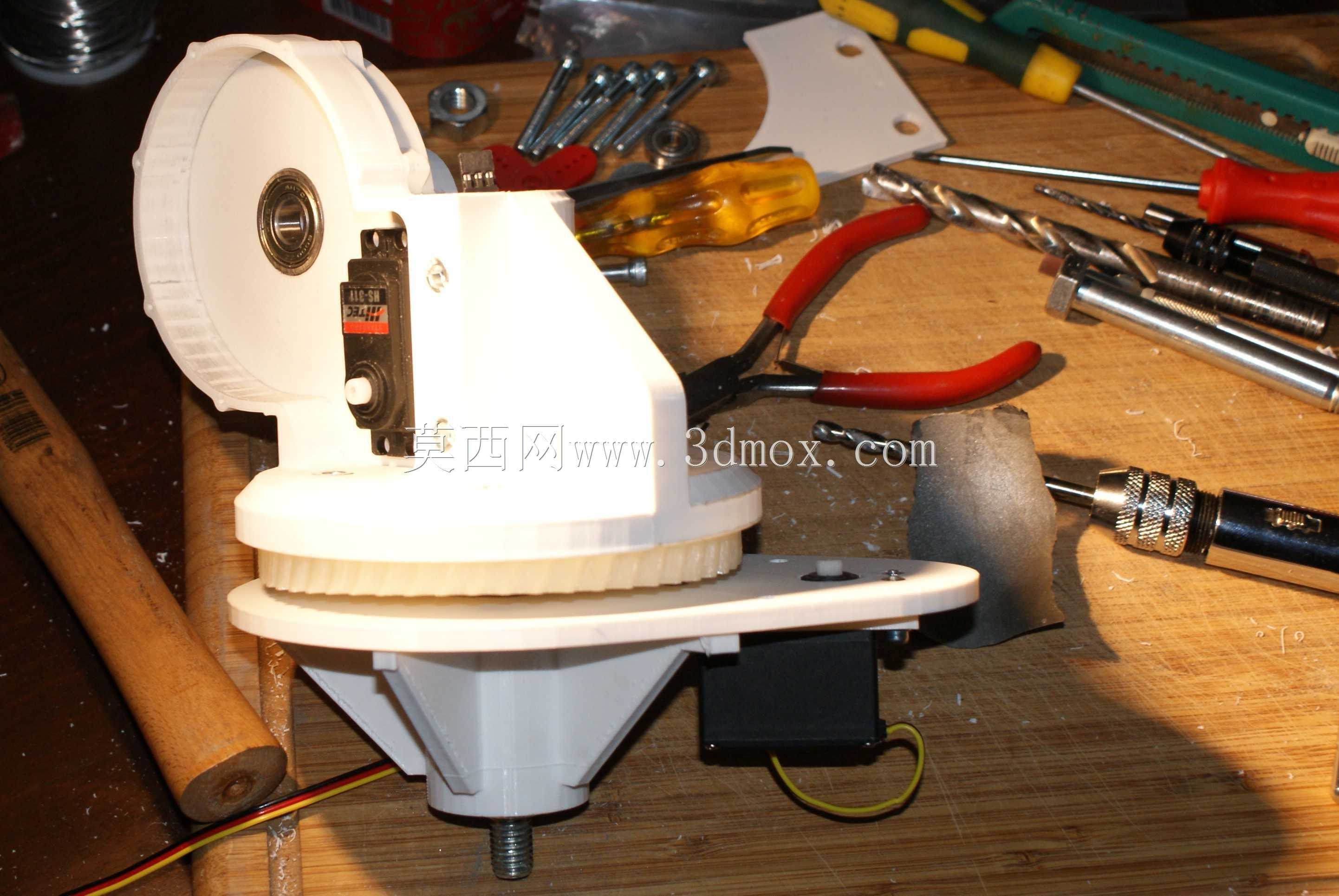

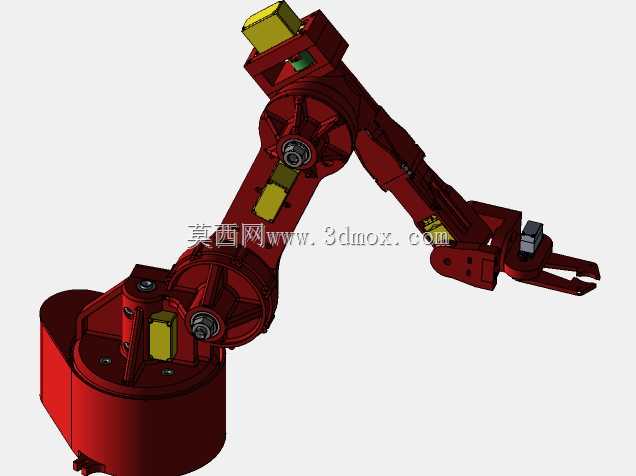

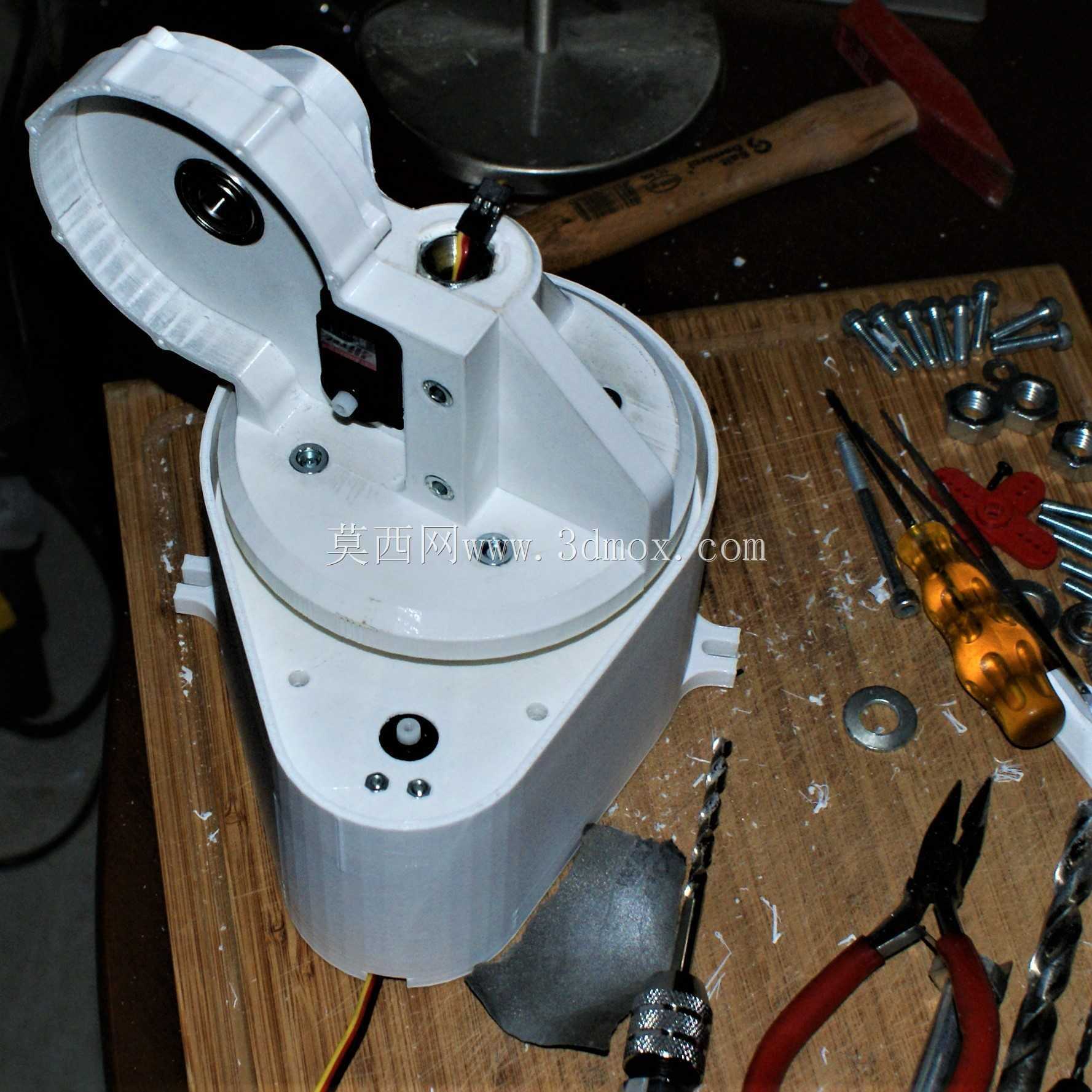

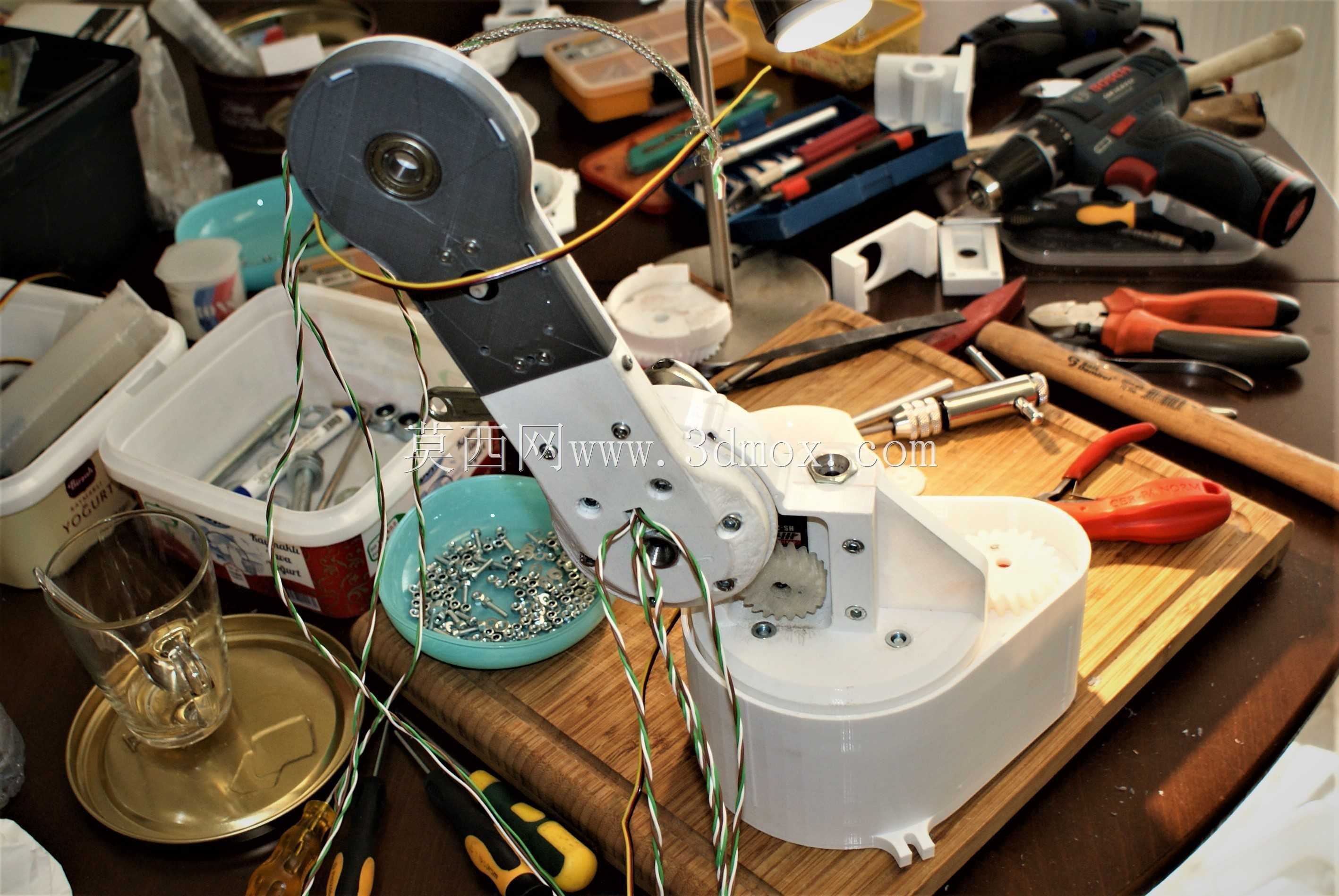

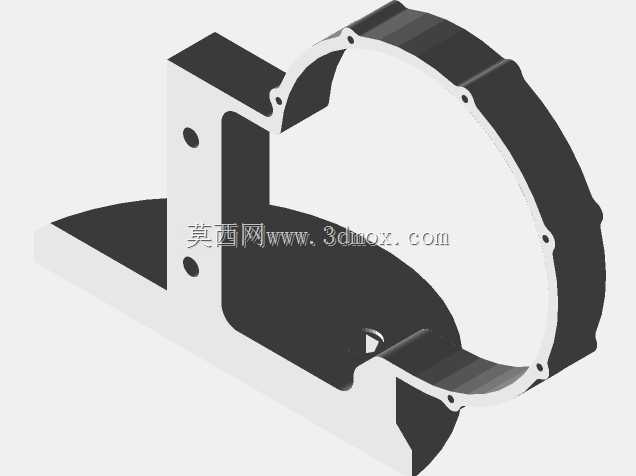

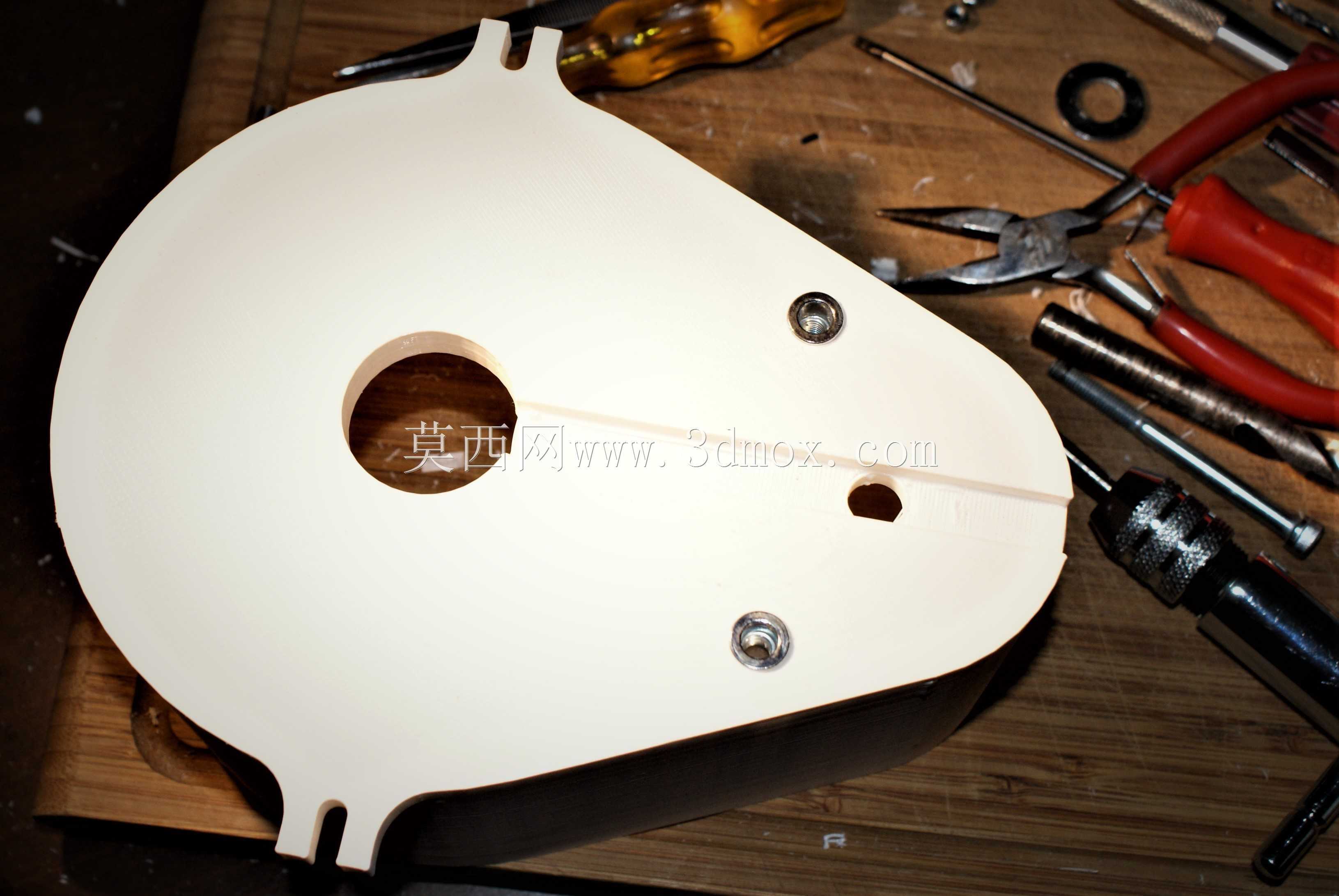

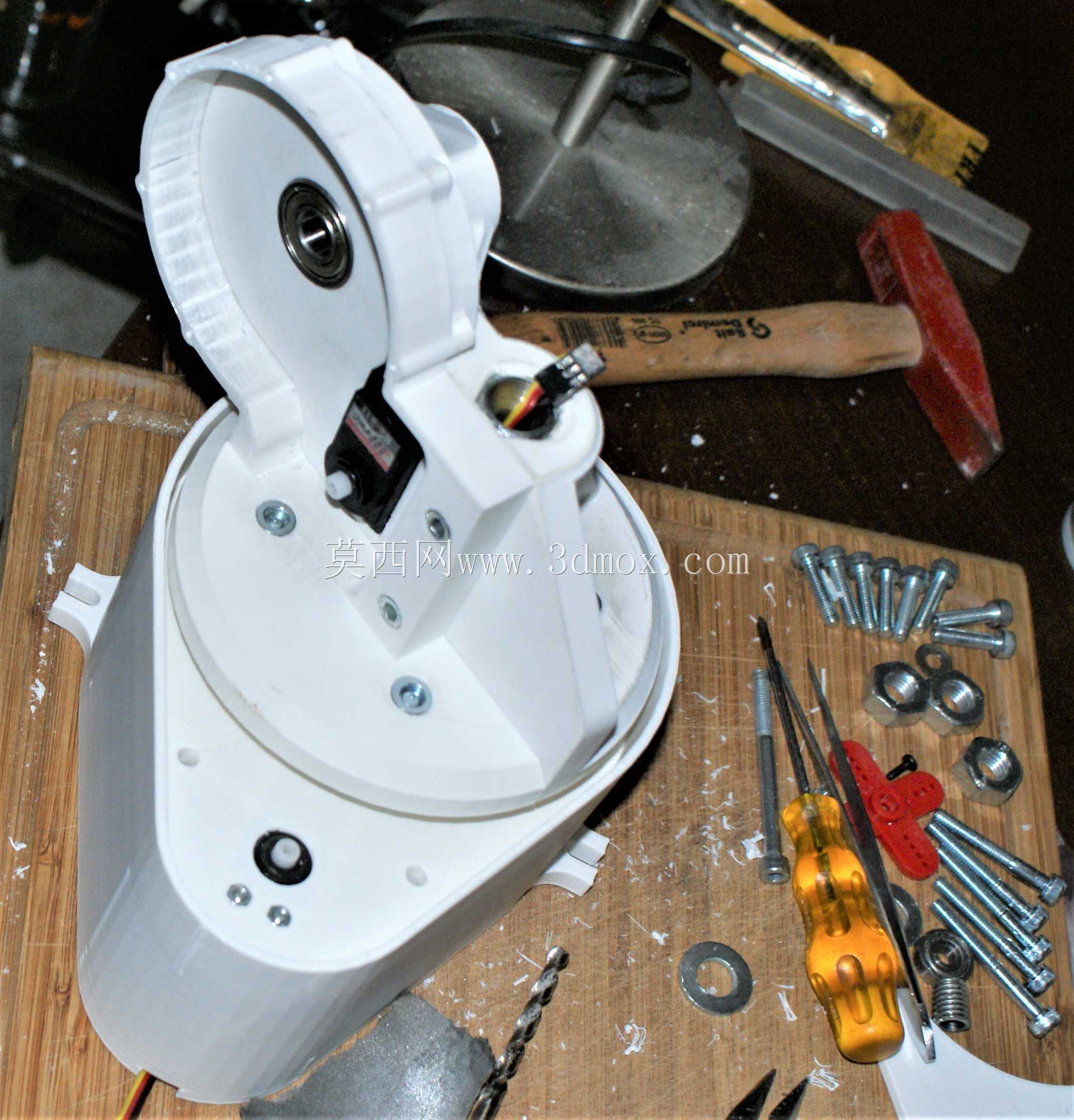

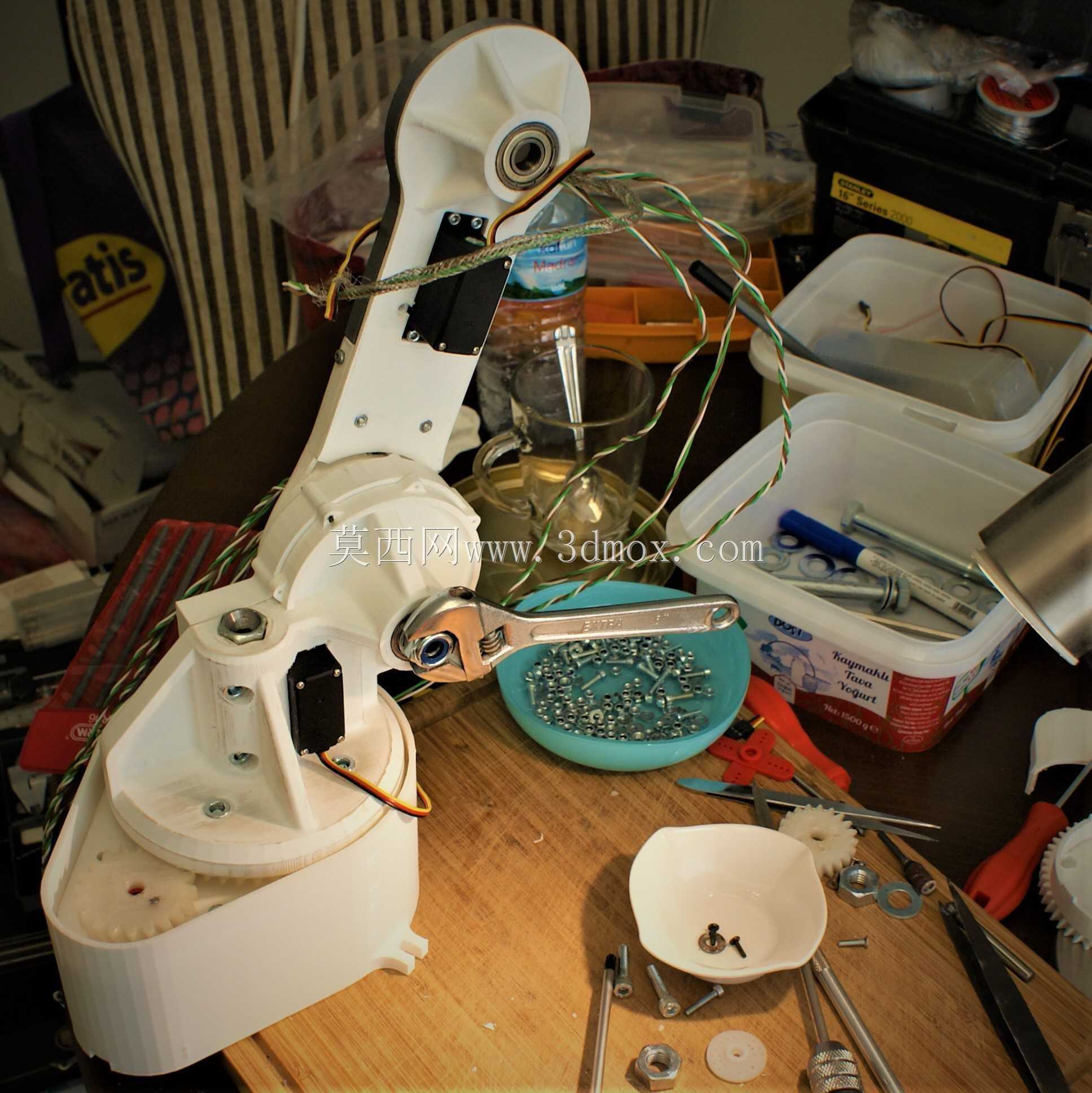

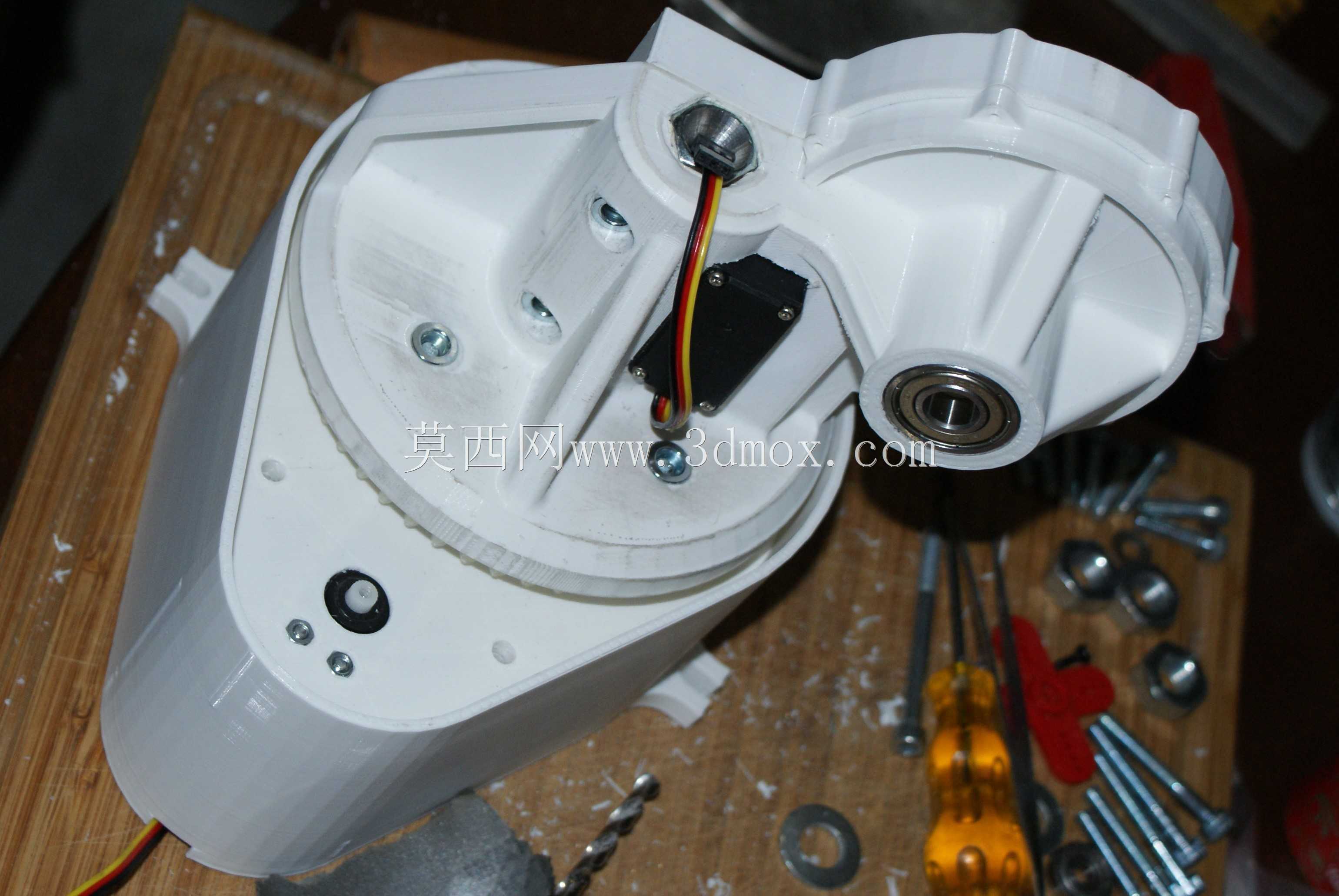

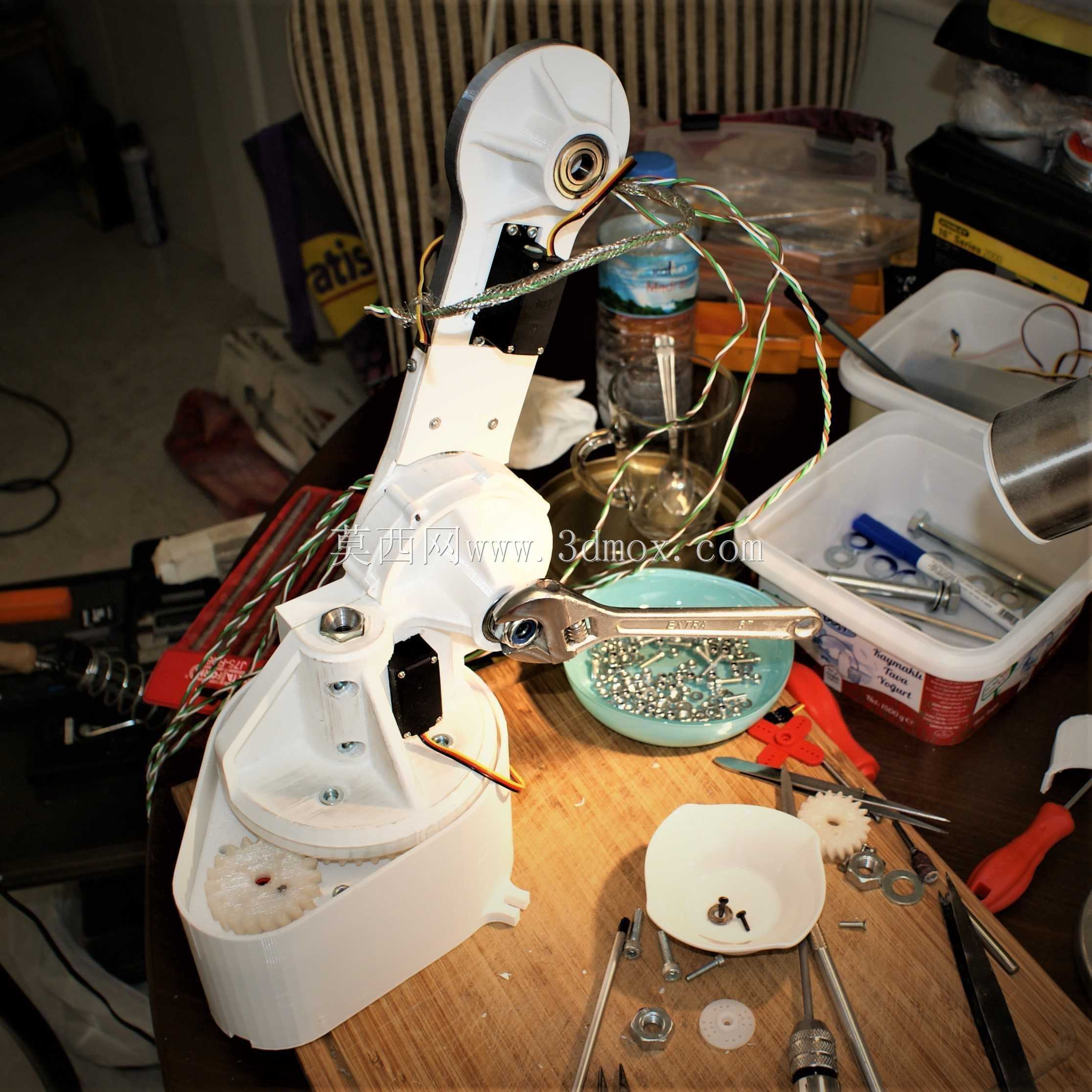

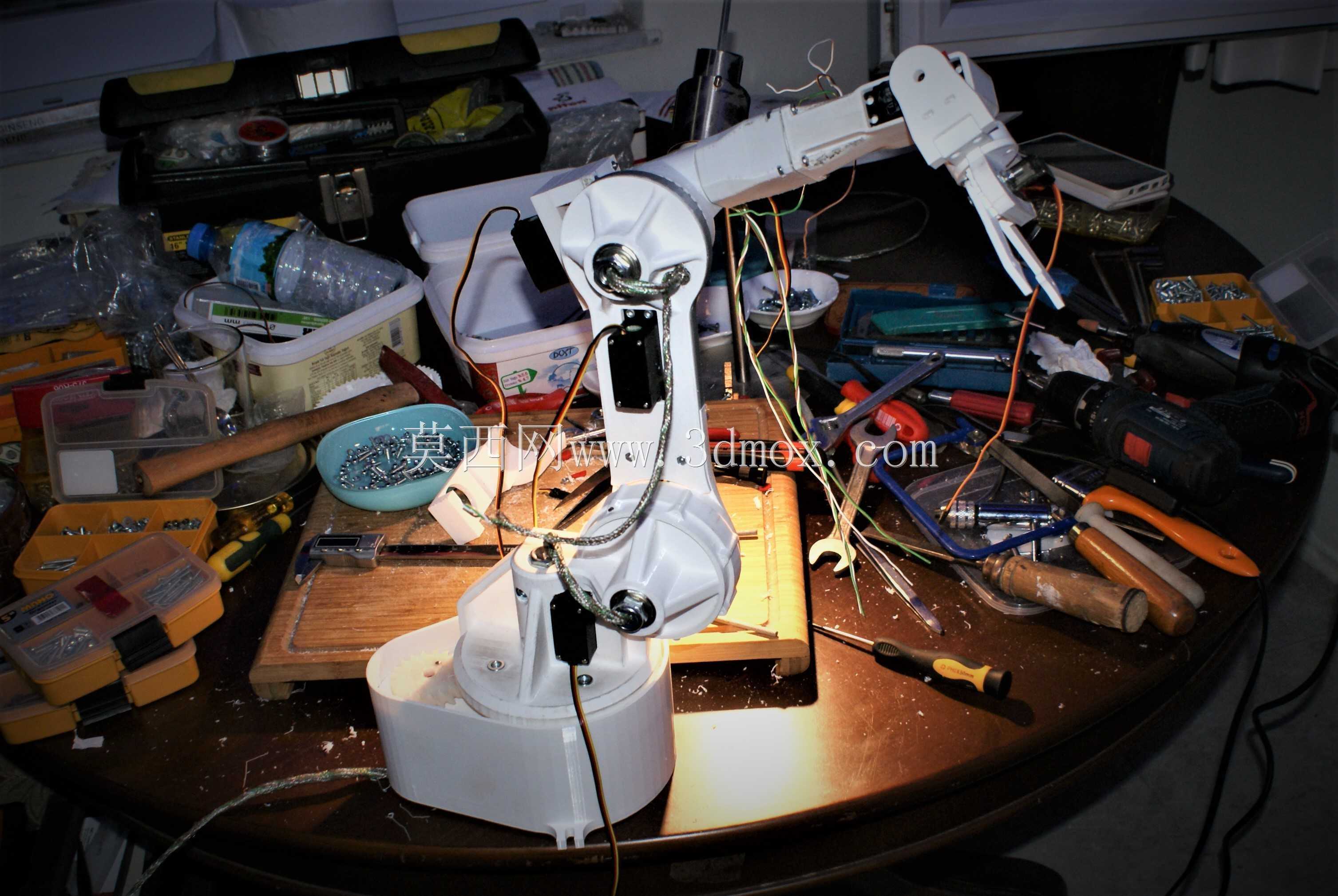

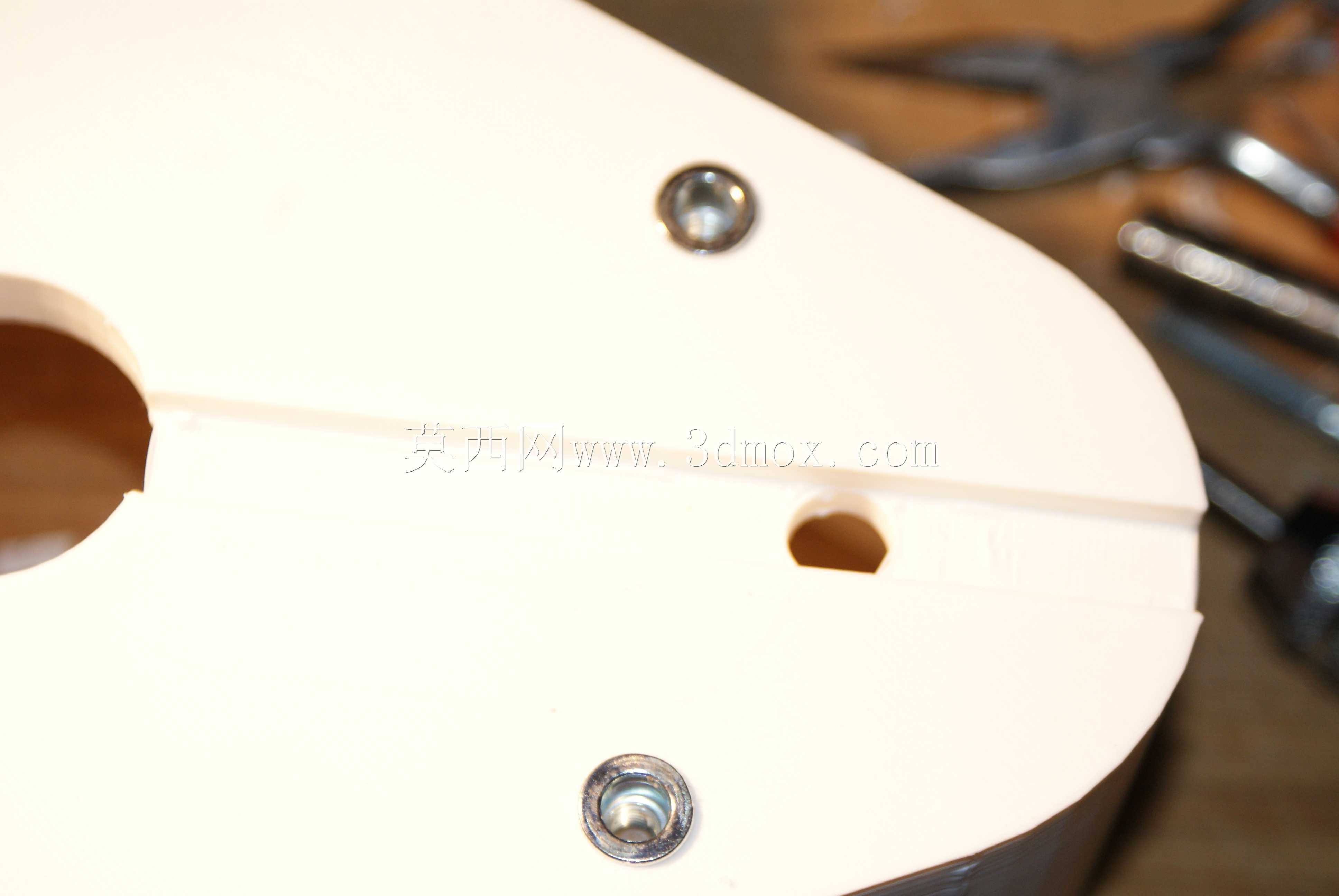

　　从结构布置看，机械臂由基座、腰转关节、大臂、肘关节、小臂、腕部及末端安装接口逐级串联。基座承担整机倾覆力矩与固定连接任务，底部预留安装孔位，可与钢制支架、焊接平台或设备台面进行螺栓连接；建模时需要重点校核安装面平面度、螺栓分布圆直径以及基座外形与周边防护栏、输送线之间的安全间隙。腰转关节提供第一轴水平回转，决定机械臂左右服务范围；大臂与肘关节构成主要举升链路，小臂负责伸展距离补偿，腕部则通过多轴相交布置实现末端俯仰、偏转和回转，使夹爪或工具能够以不同姿态接近工件。

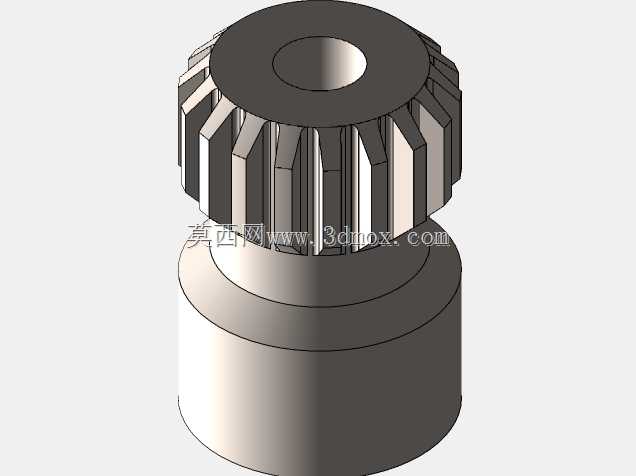

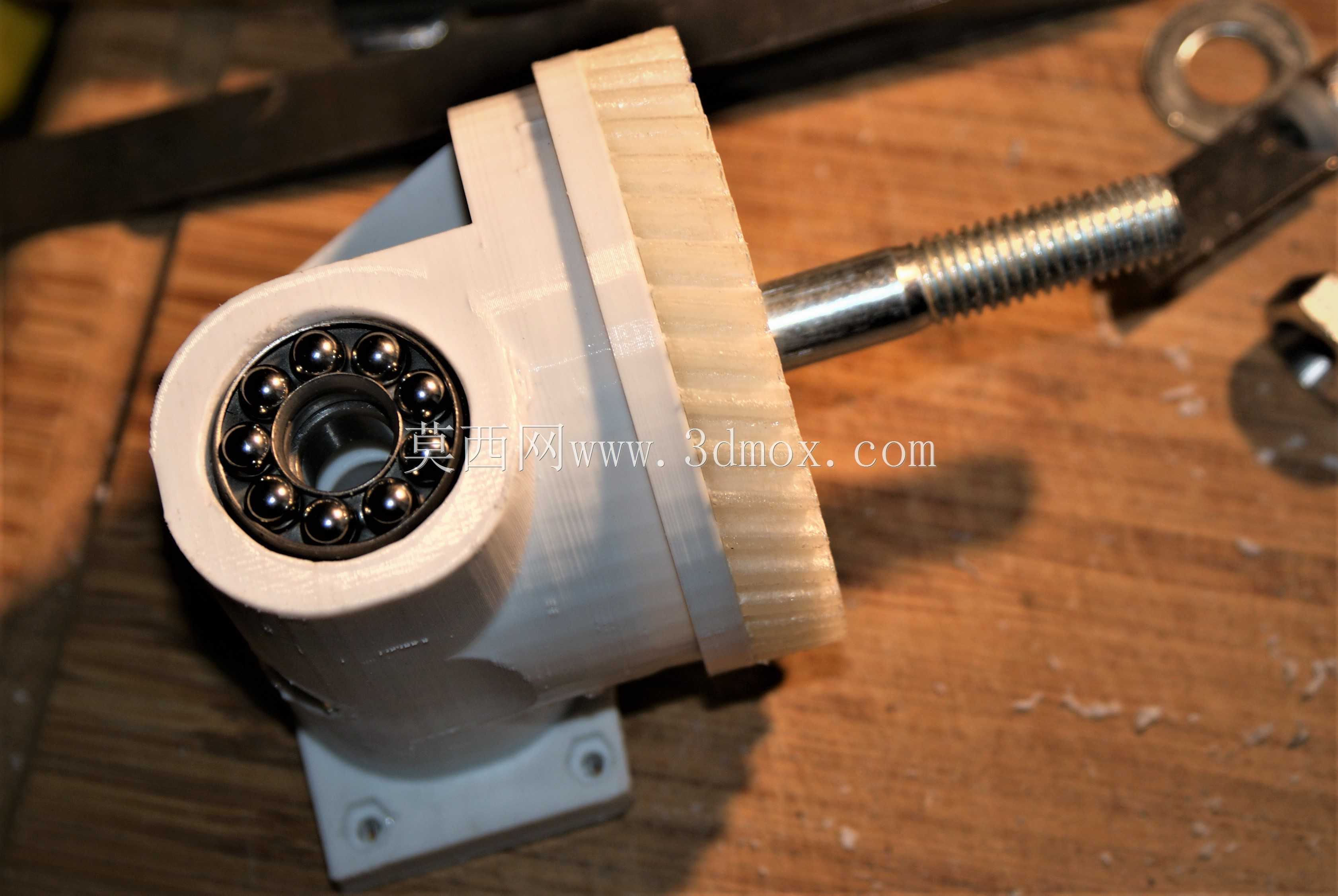

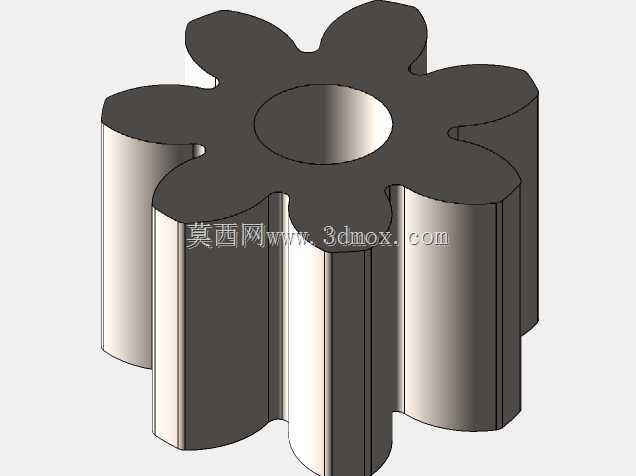

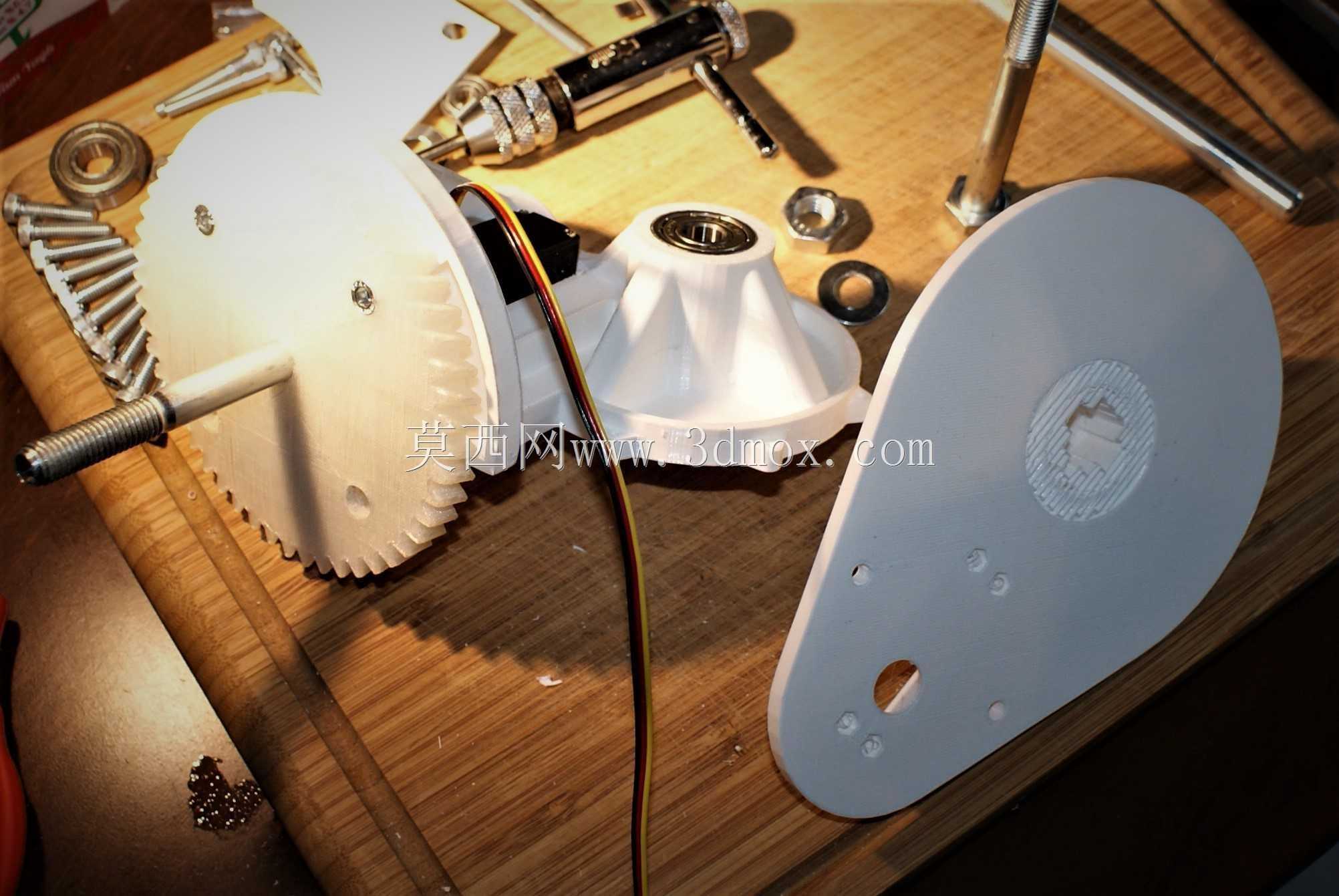

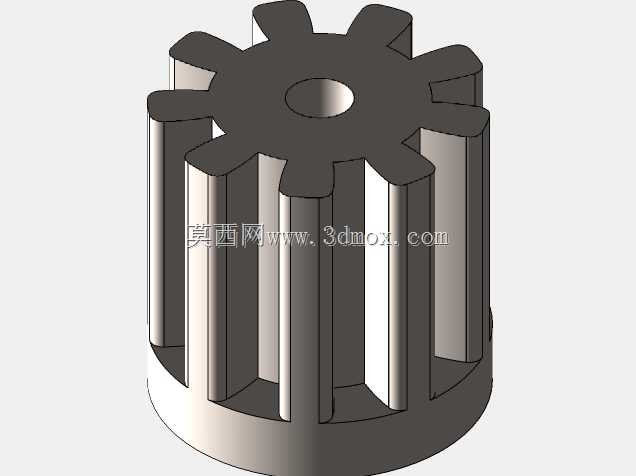

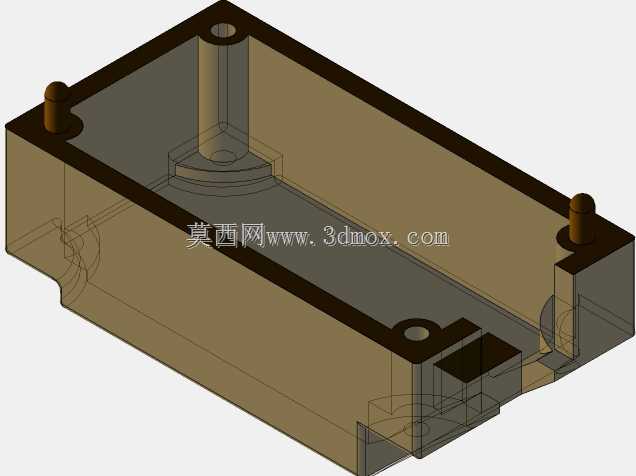

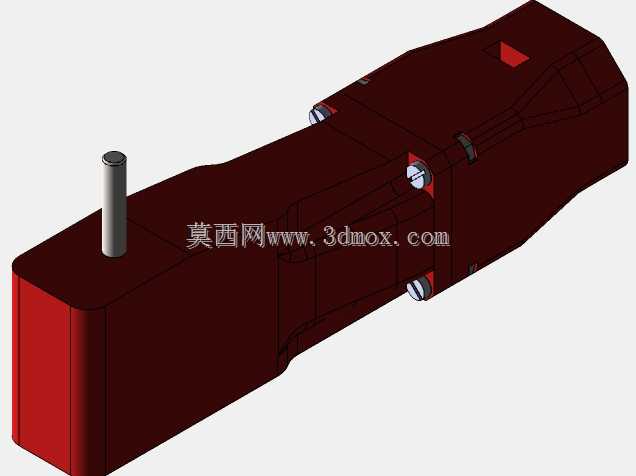

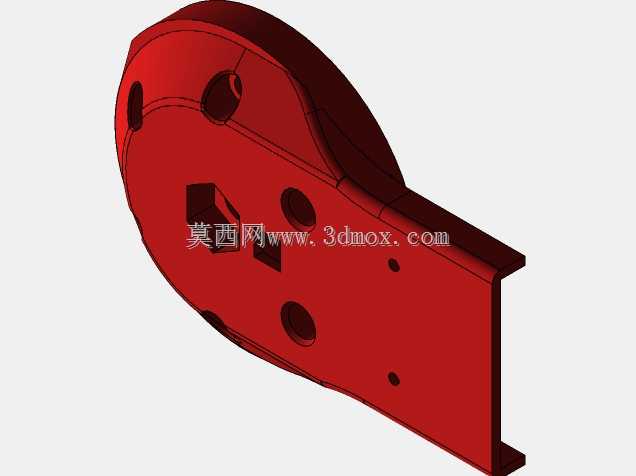

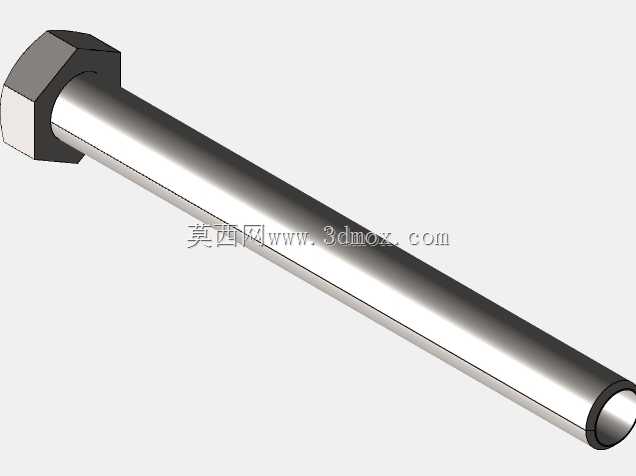

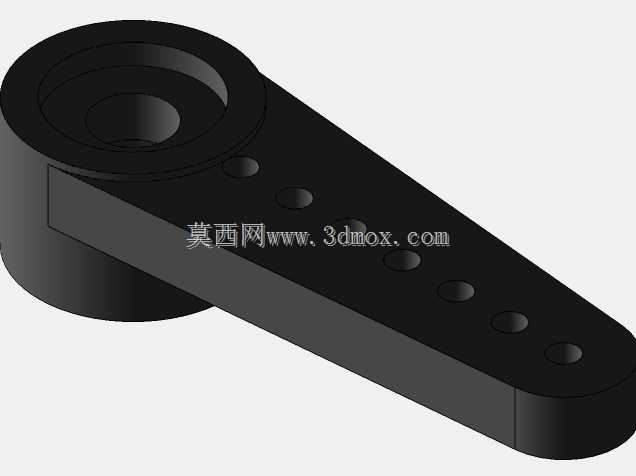

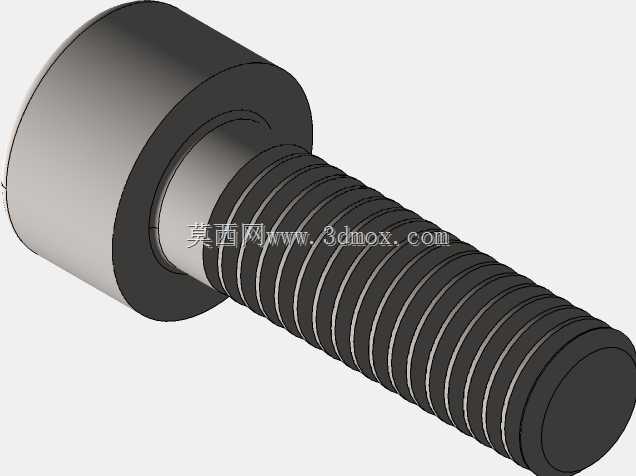

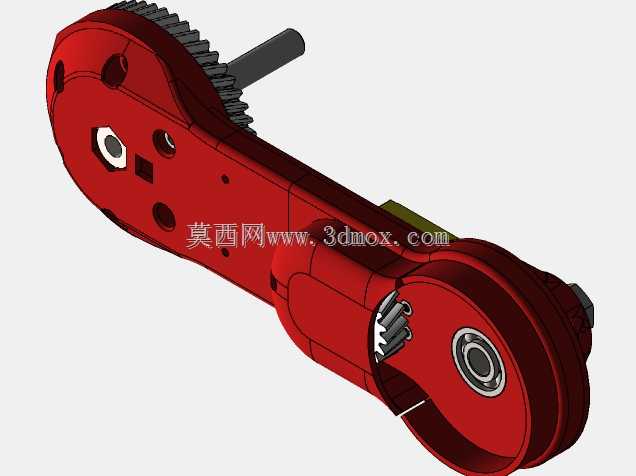

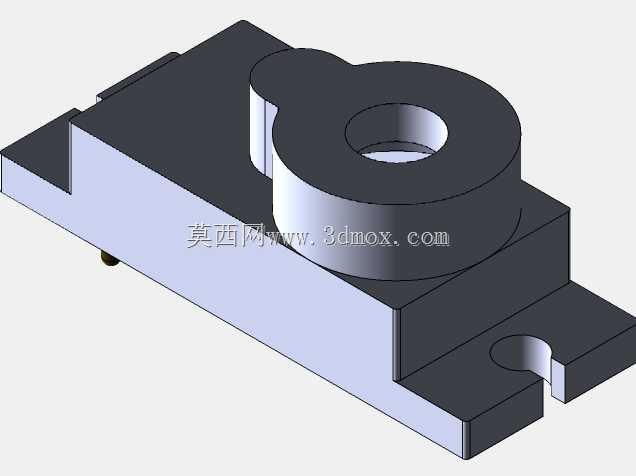

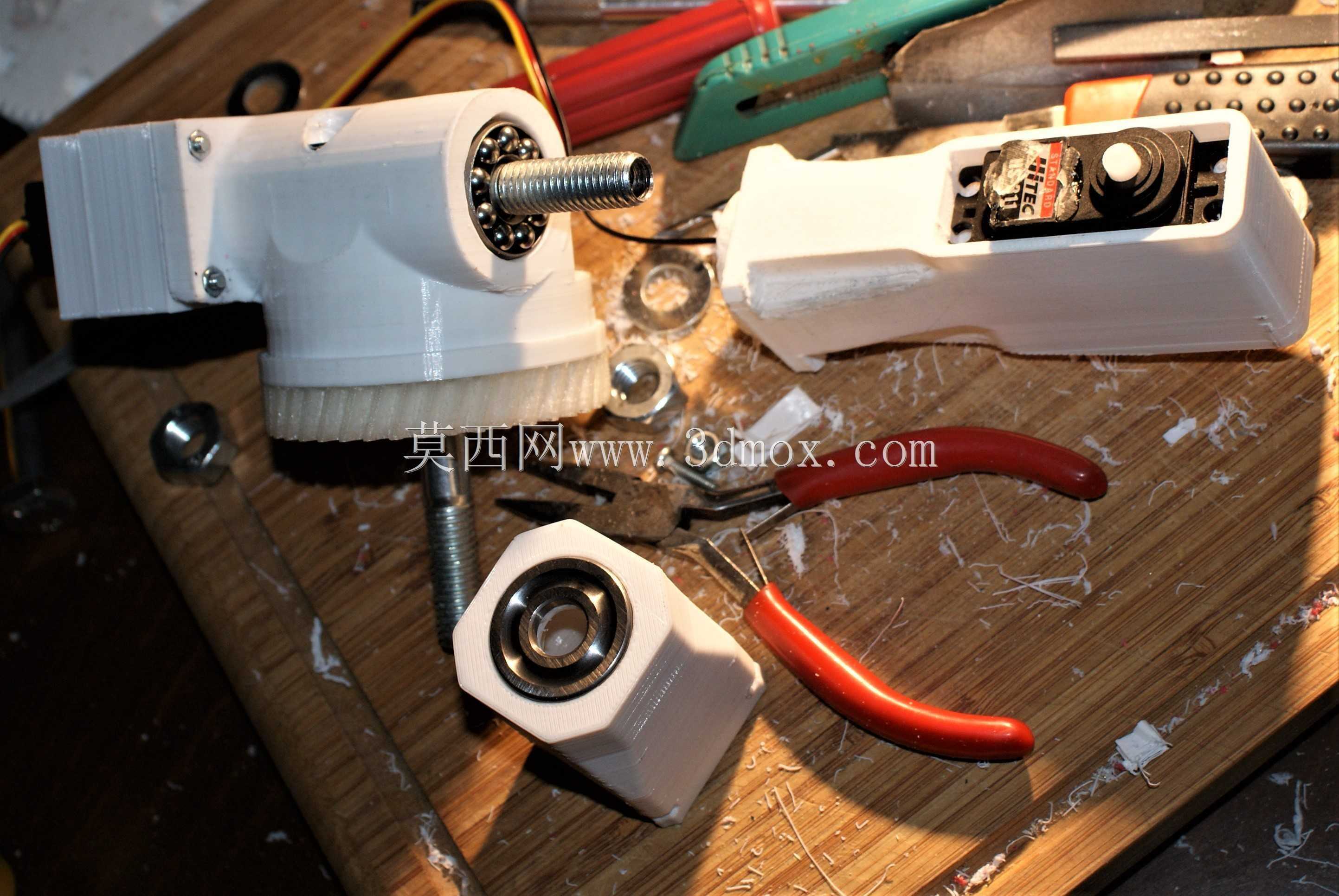

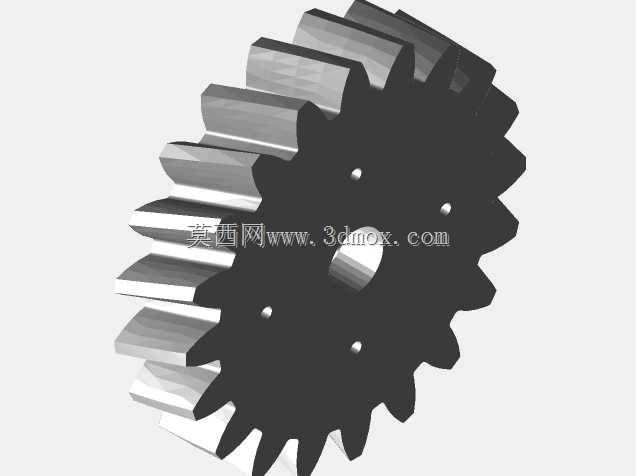

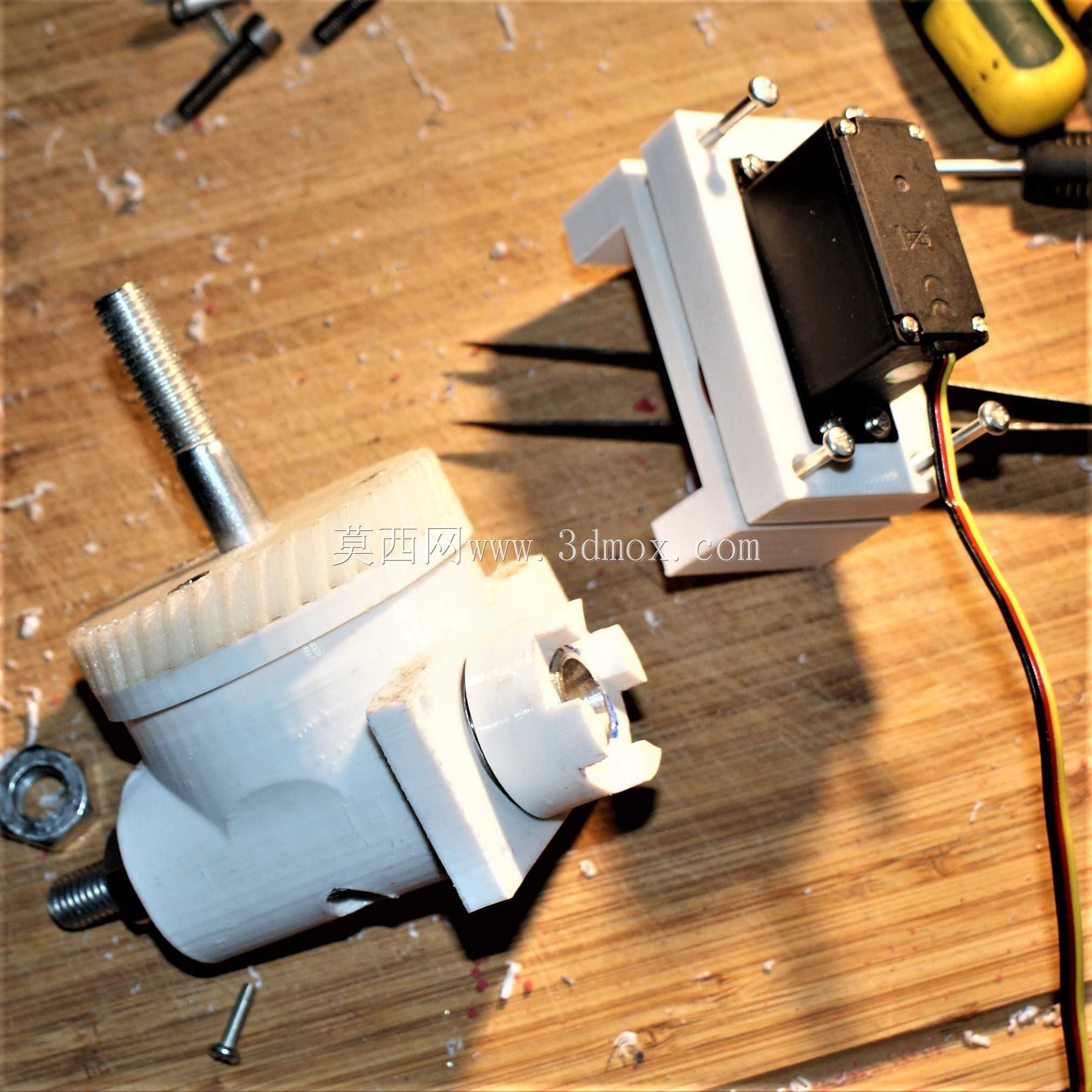

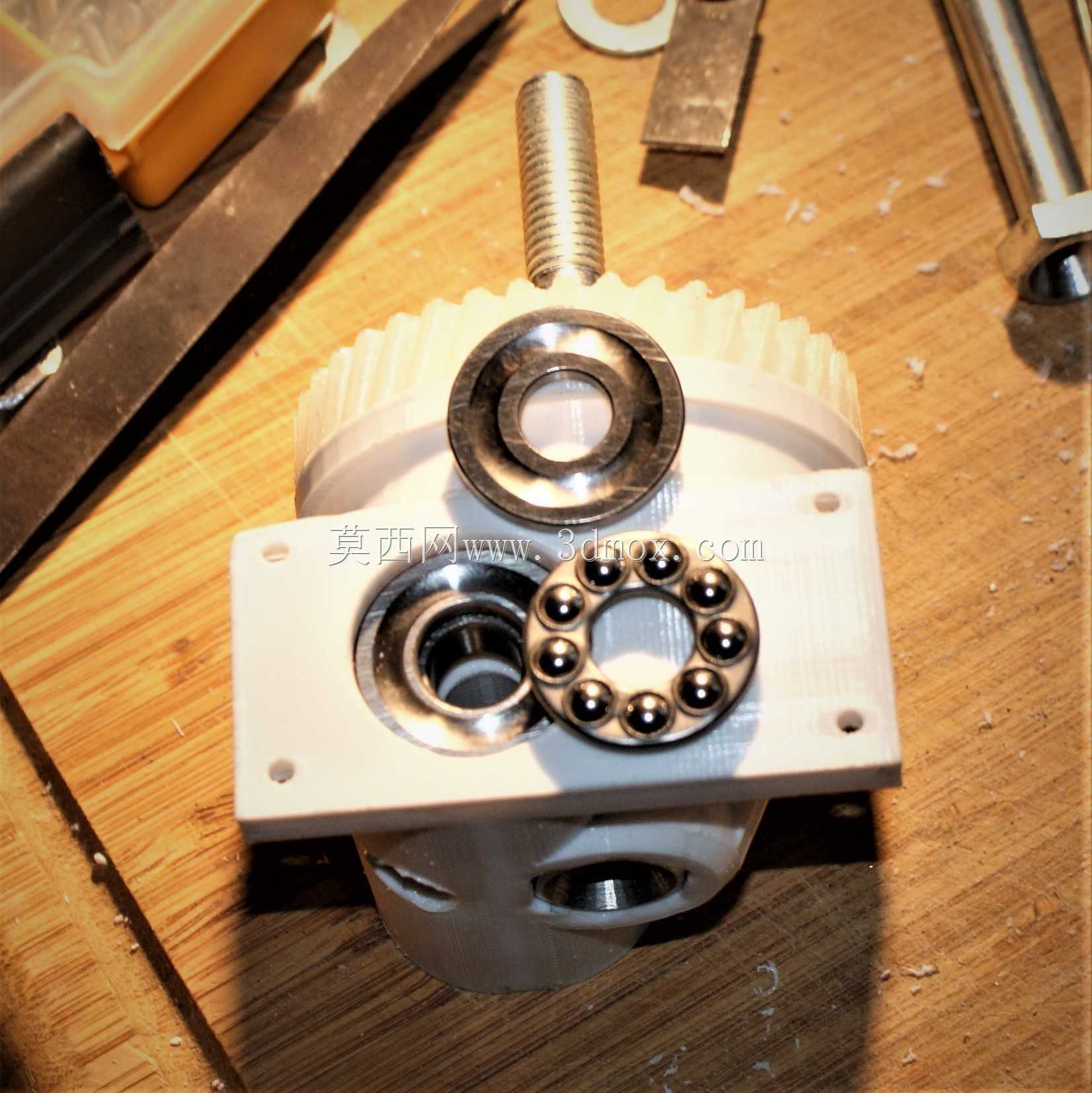

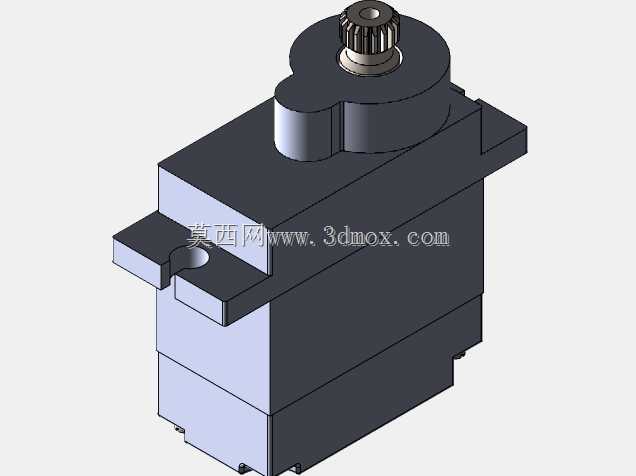

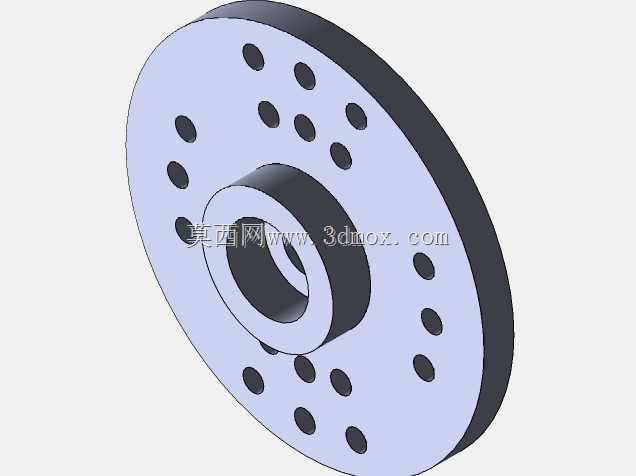

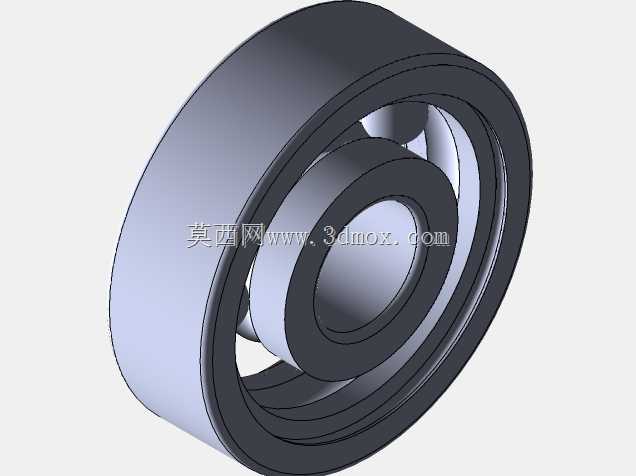

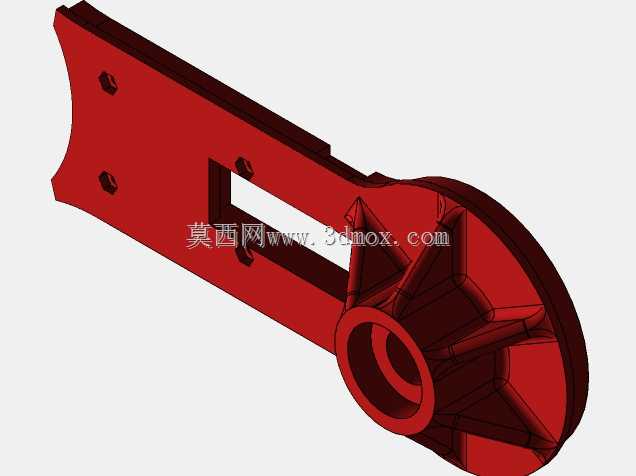

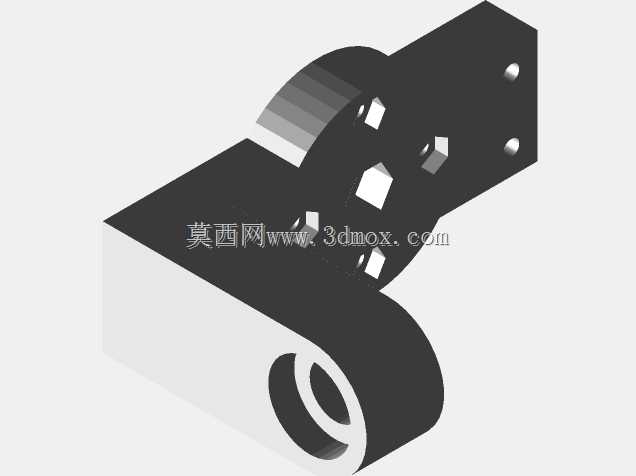

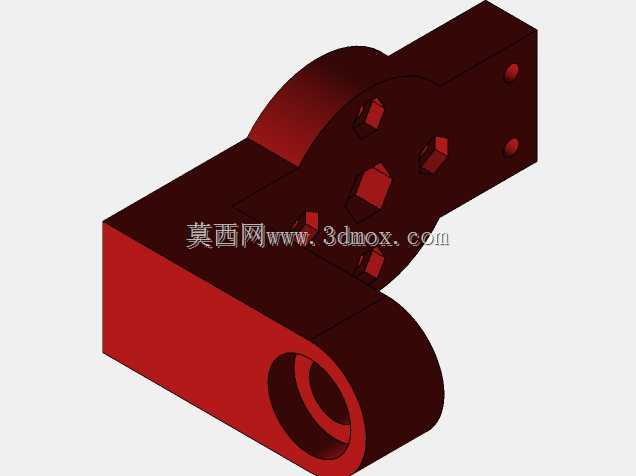

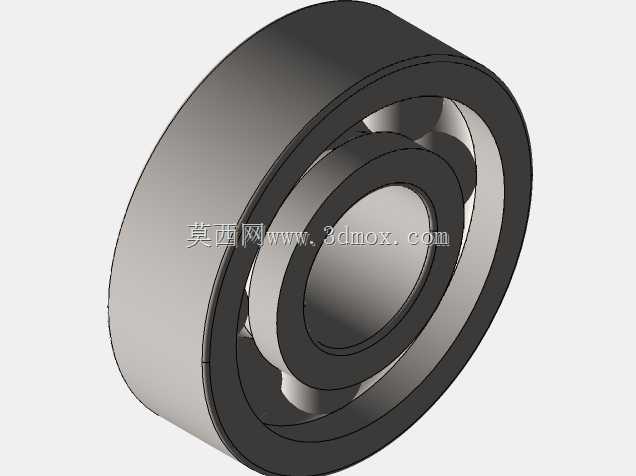

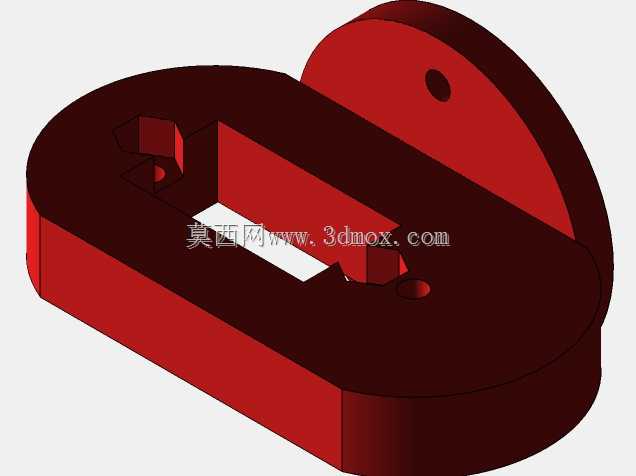

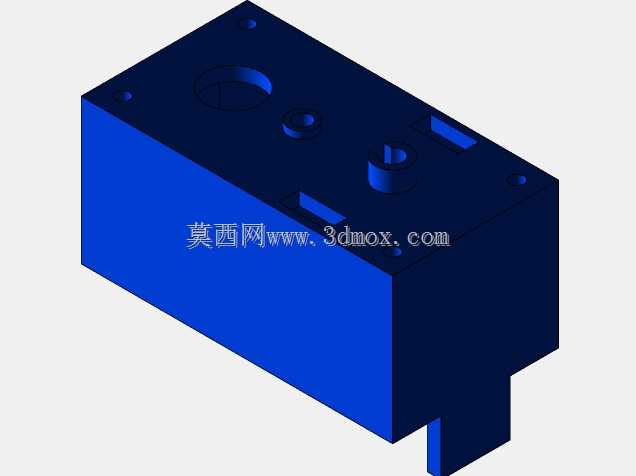

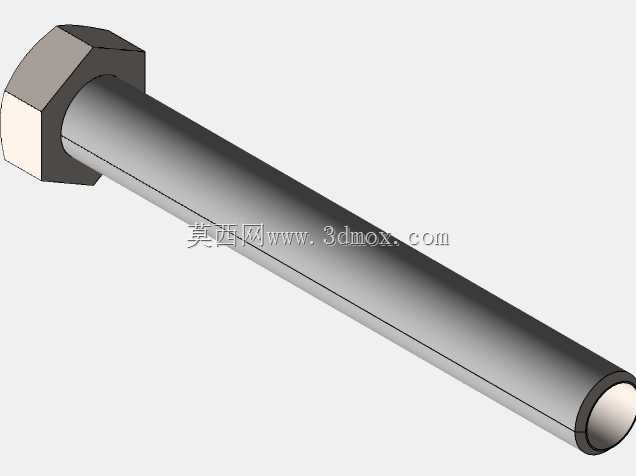

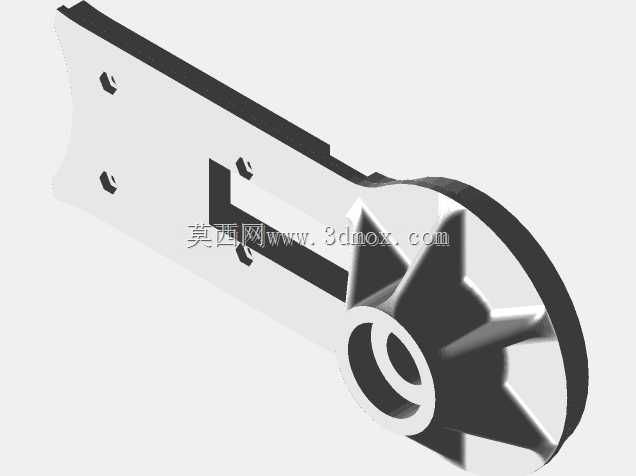

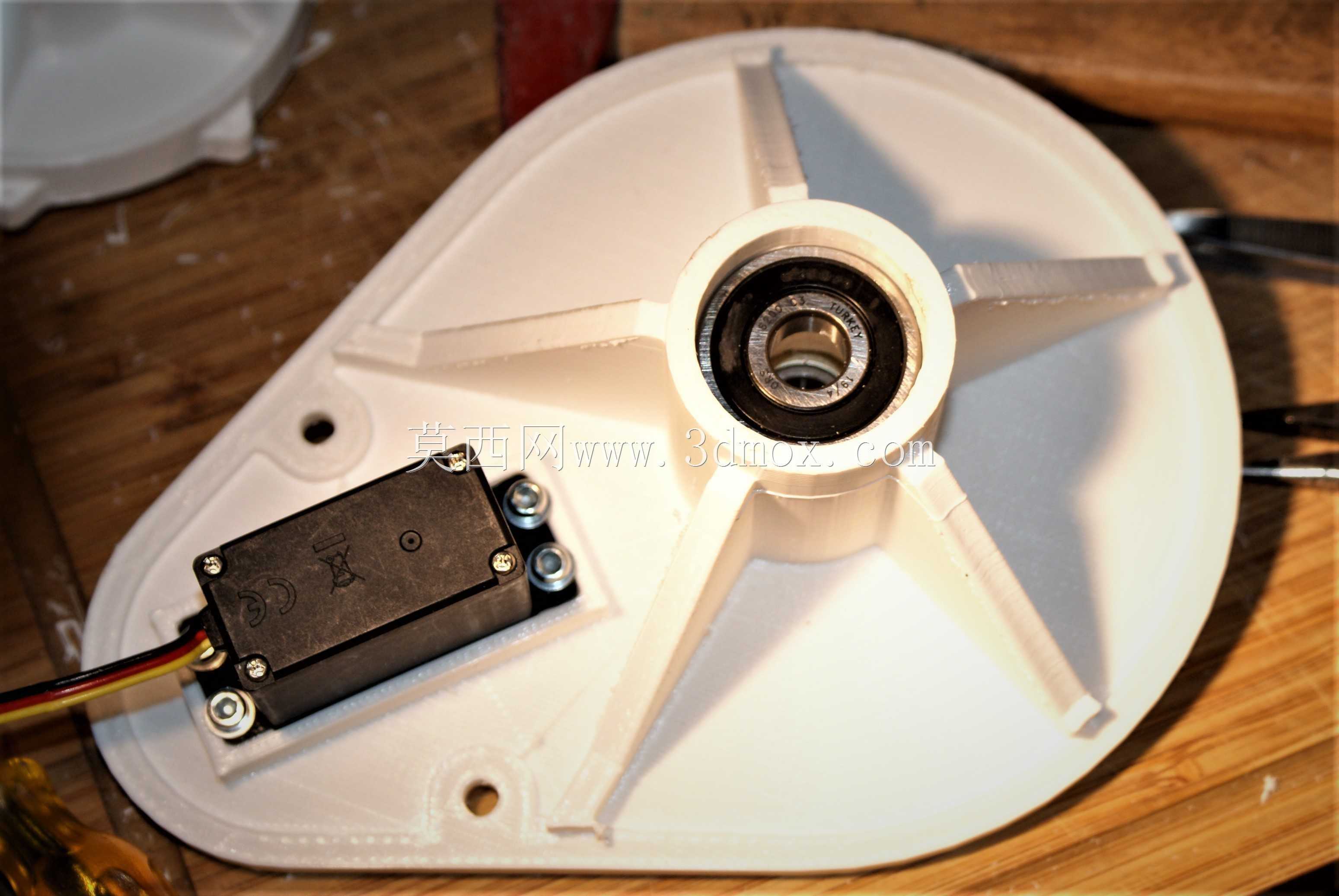

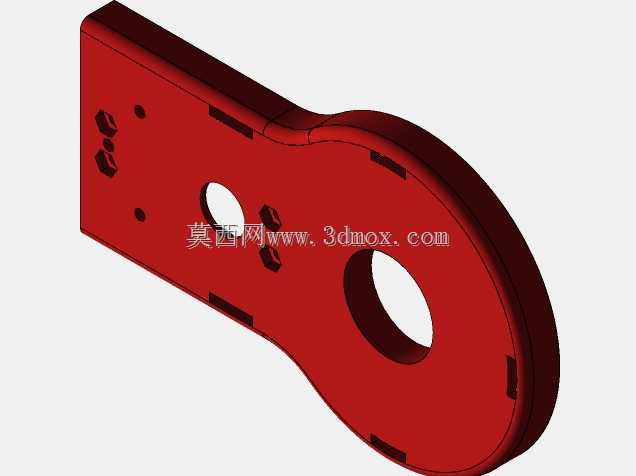

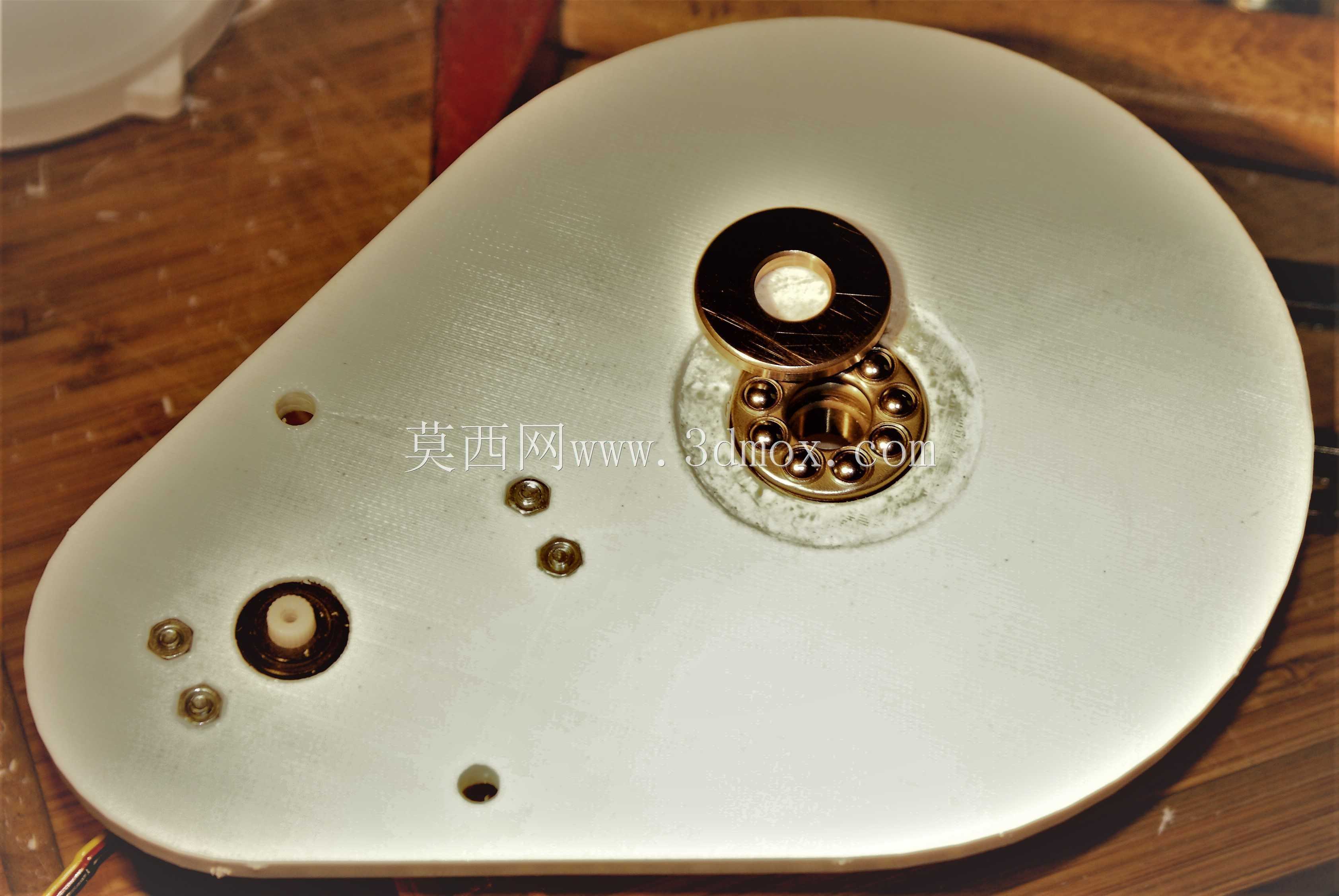

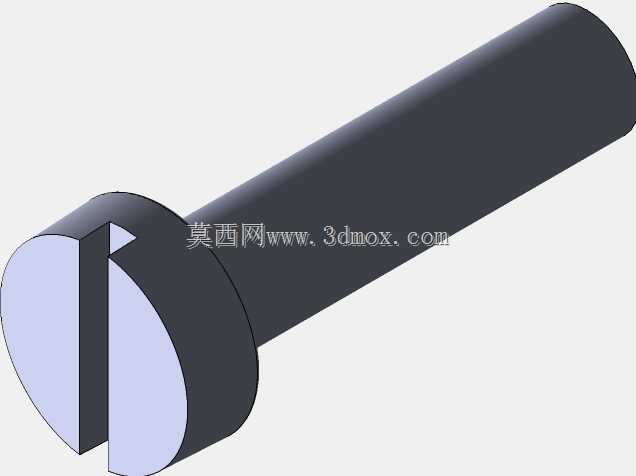

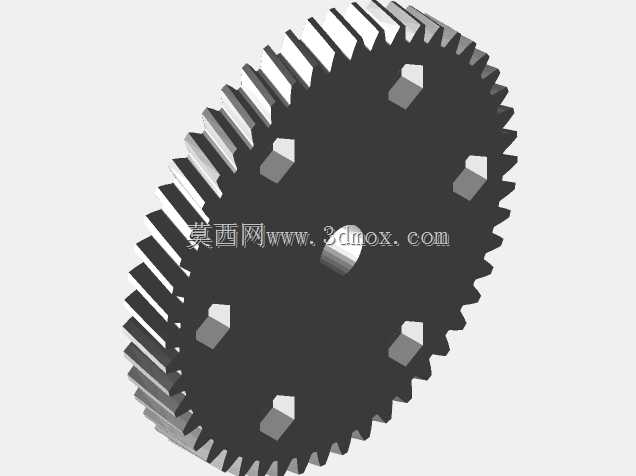

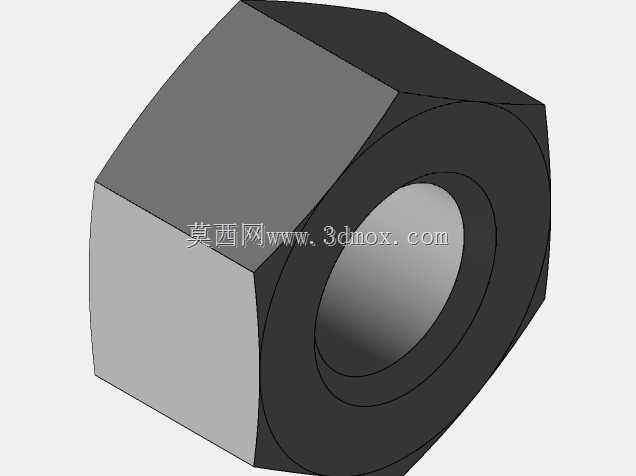

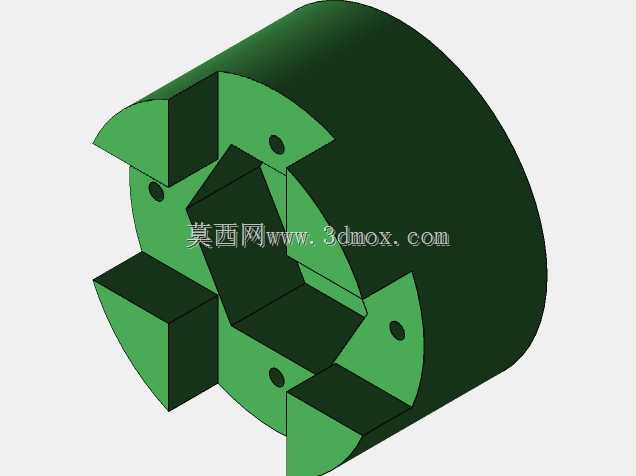

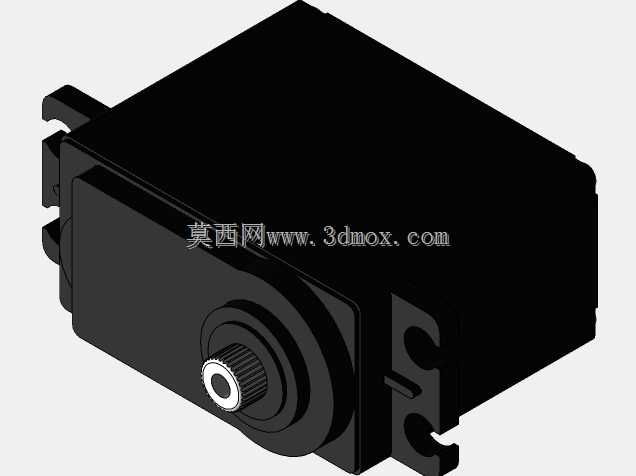

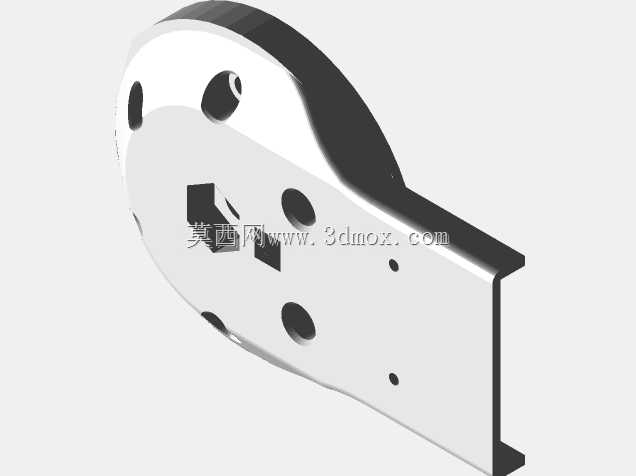

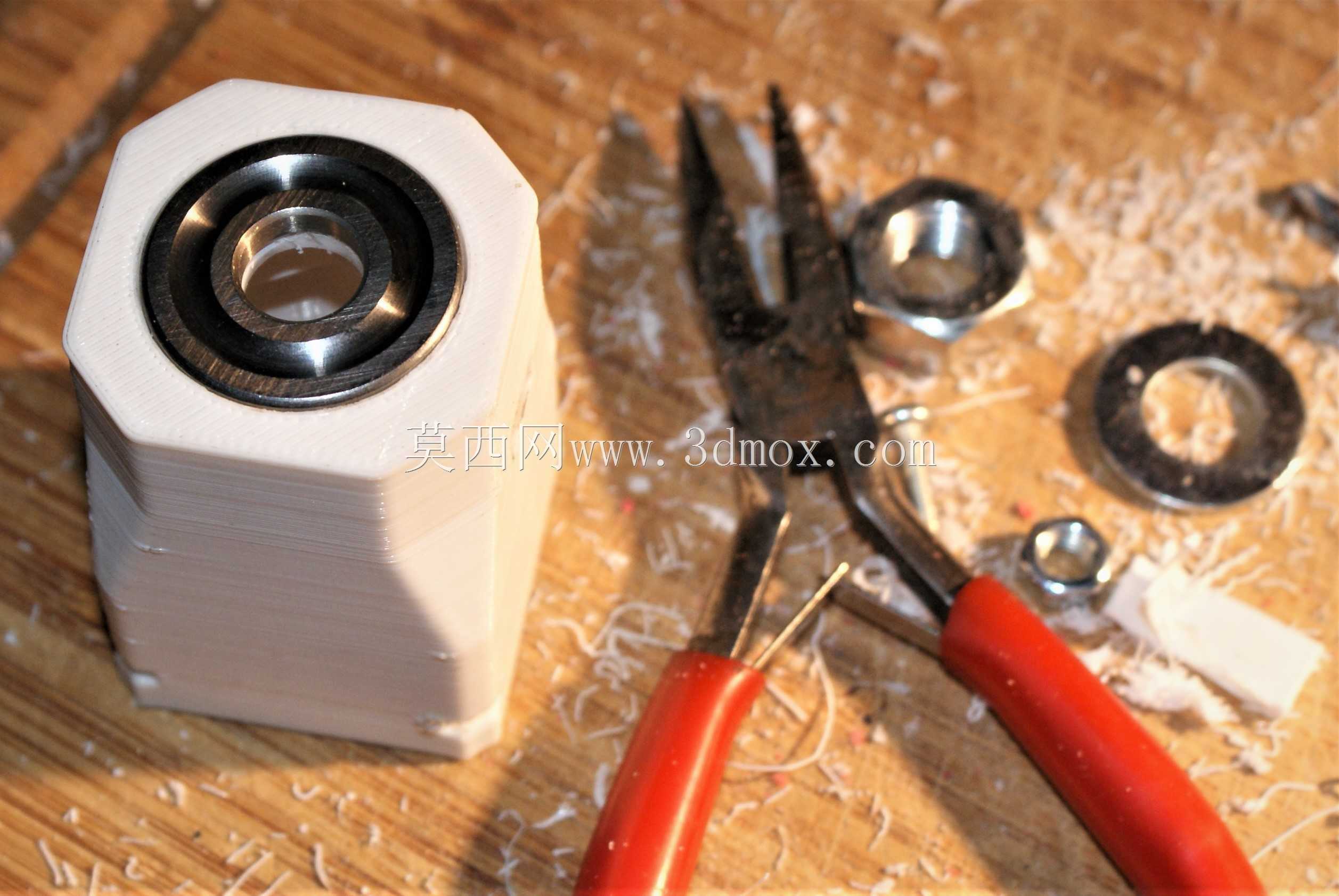

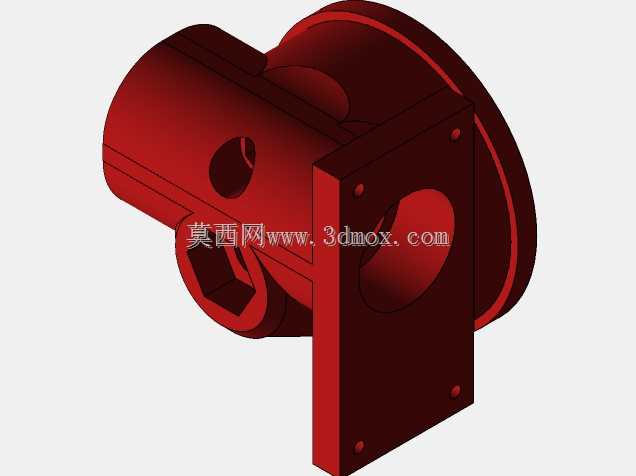

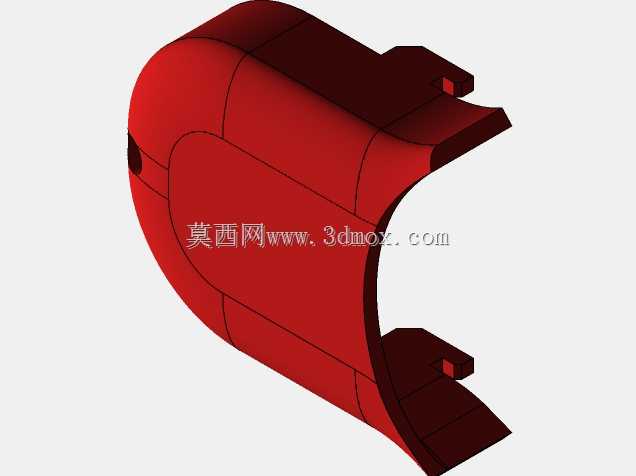

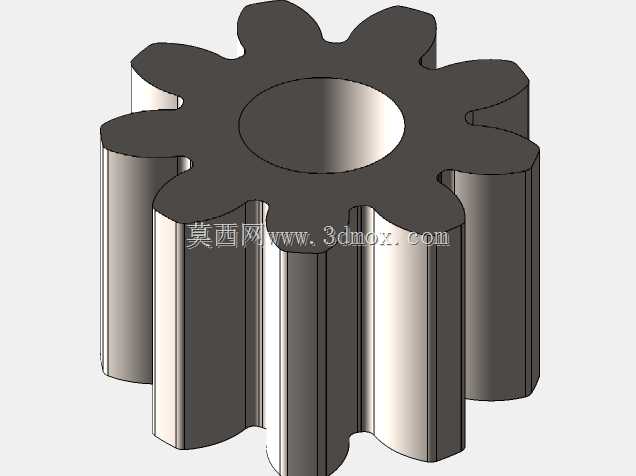

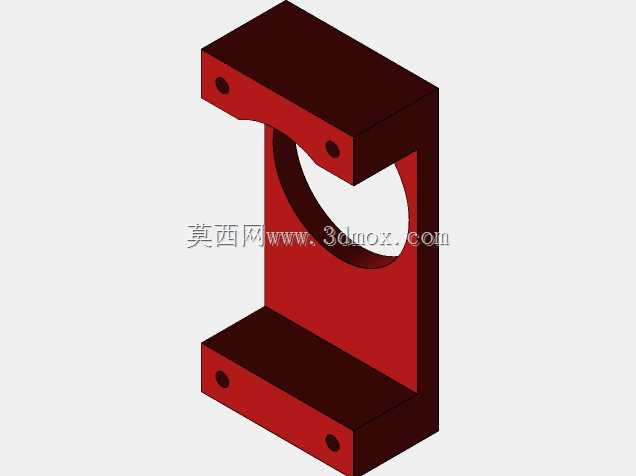

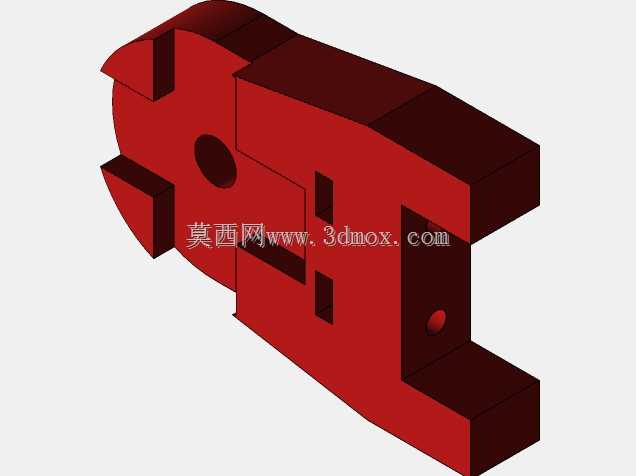

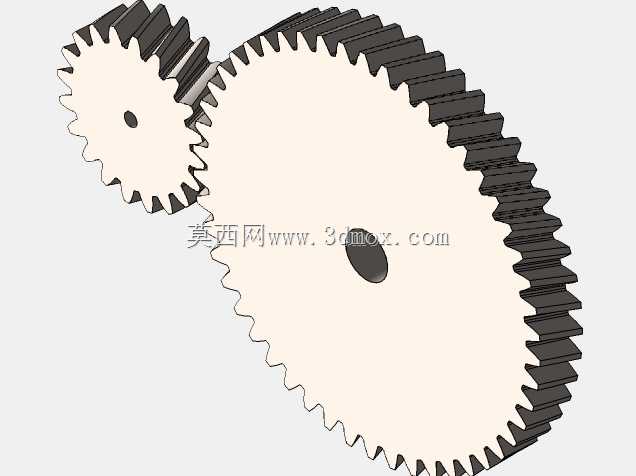

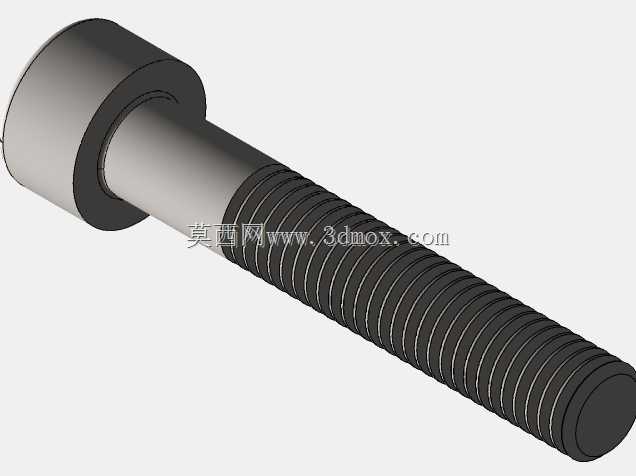

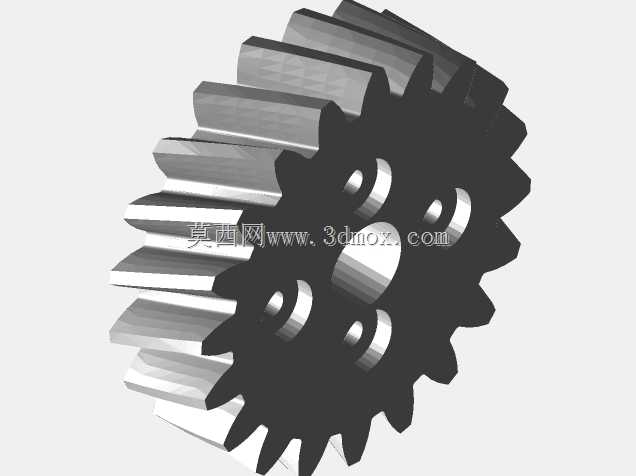

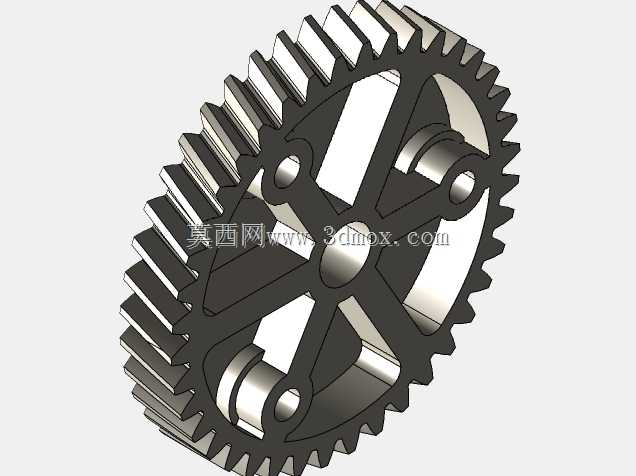

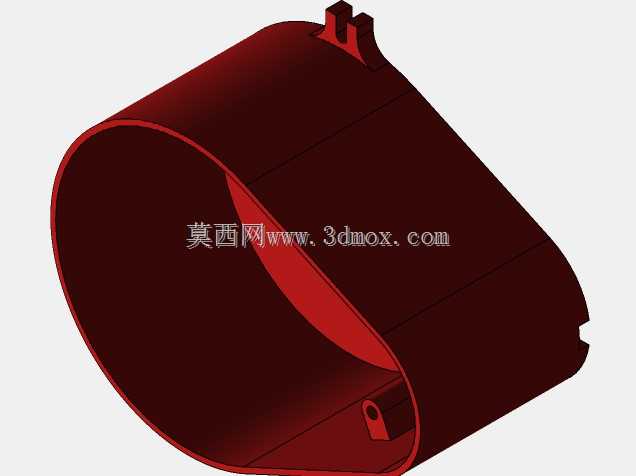

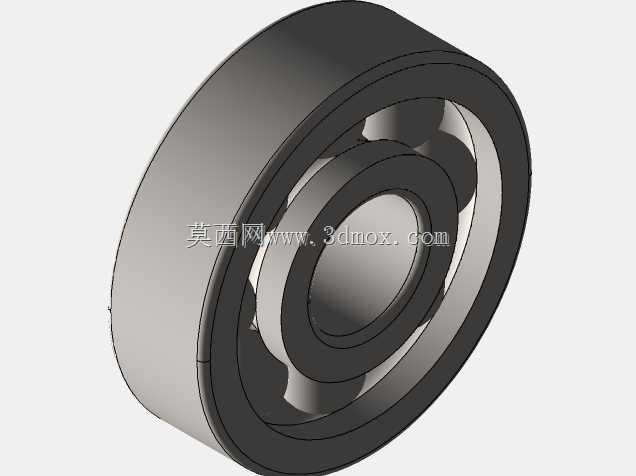

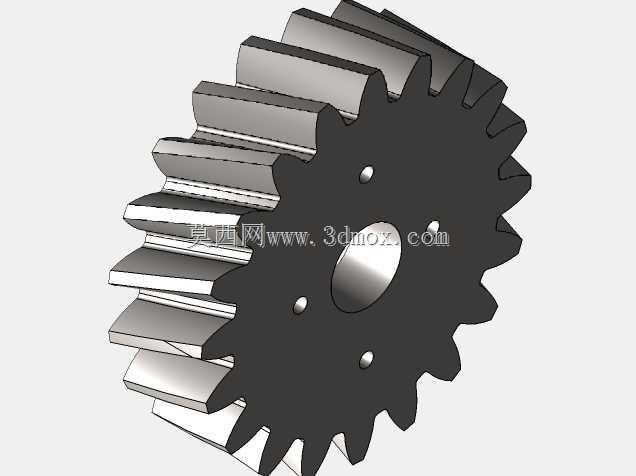

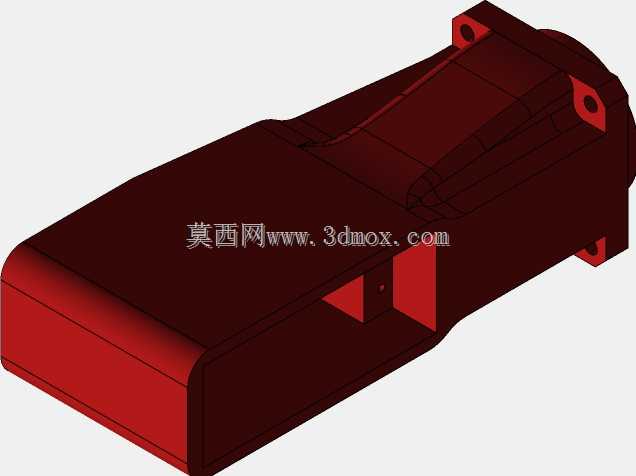

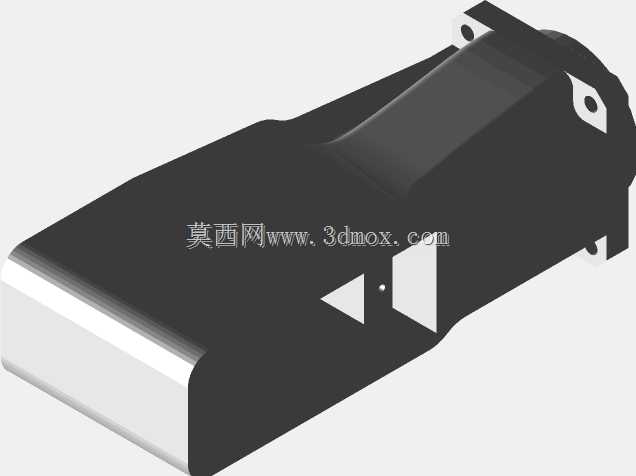

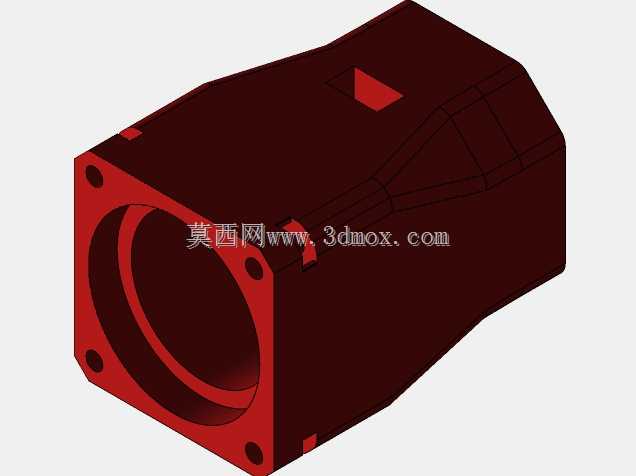

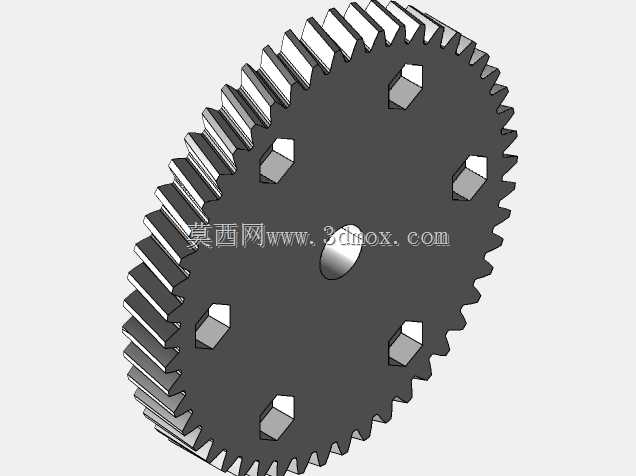

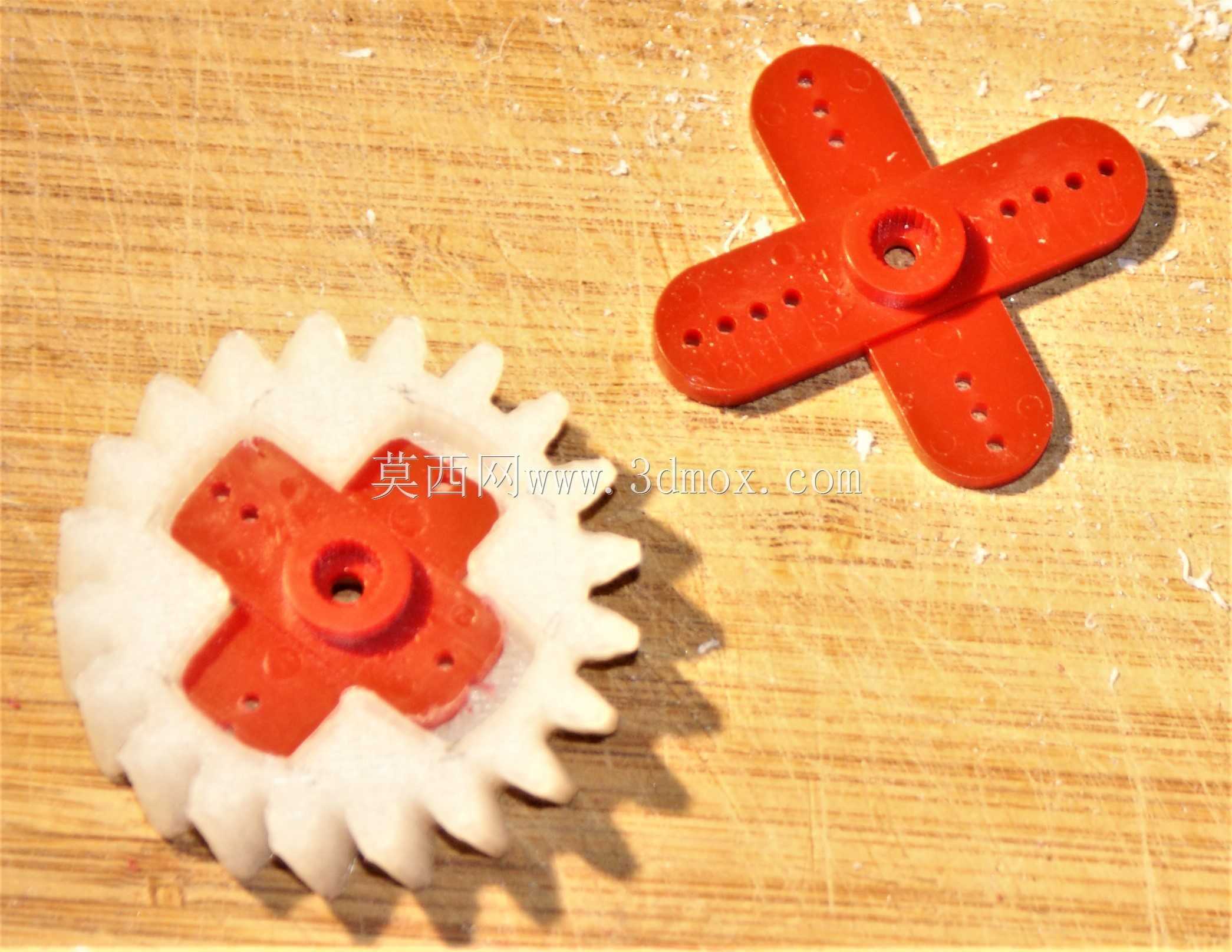

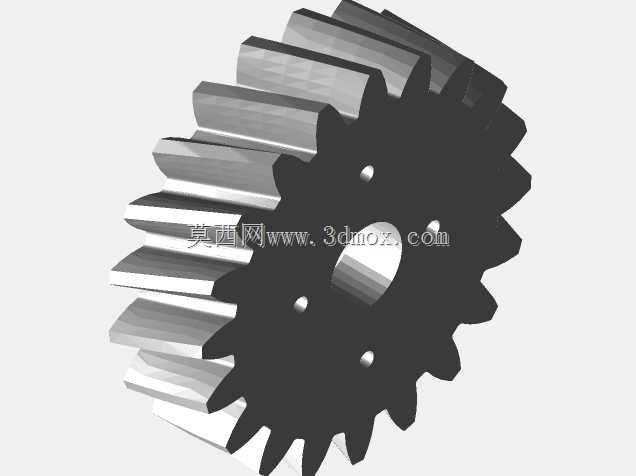

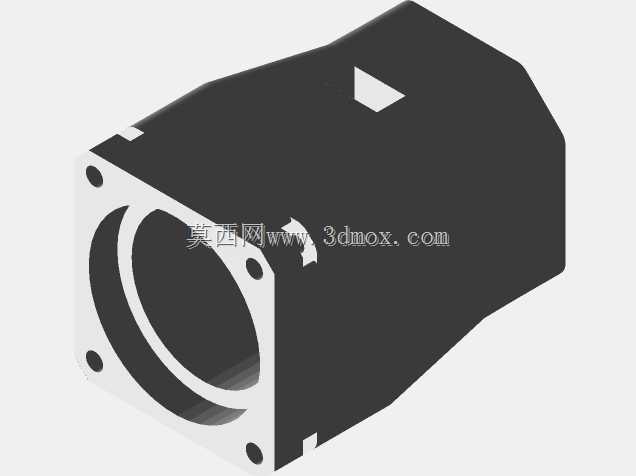

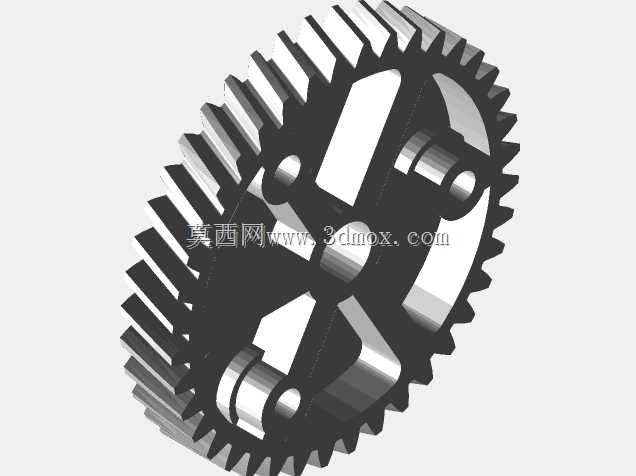

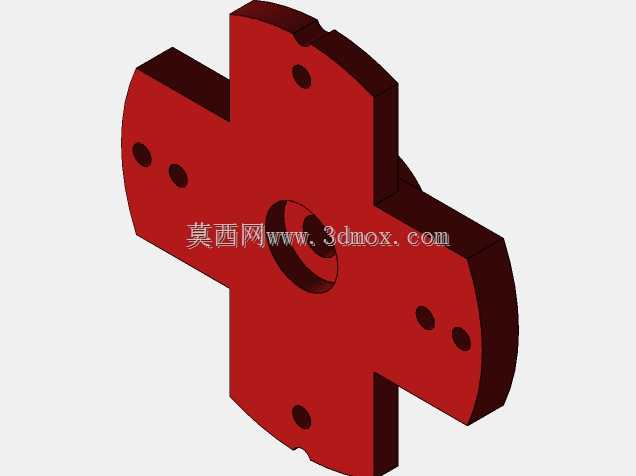

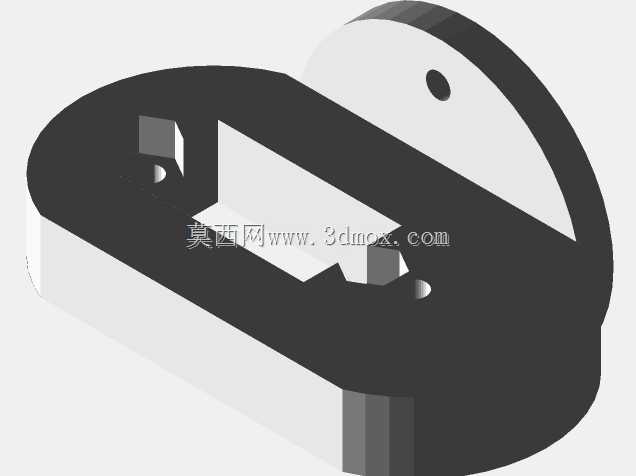

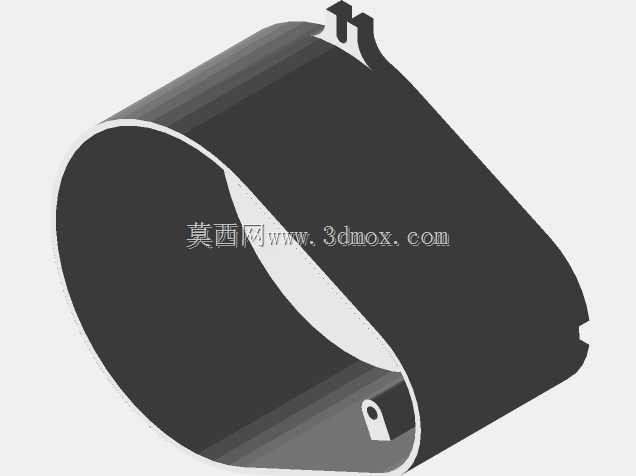

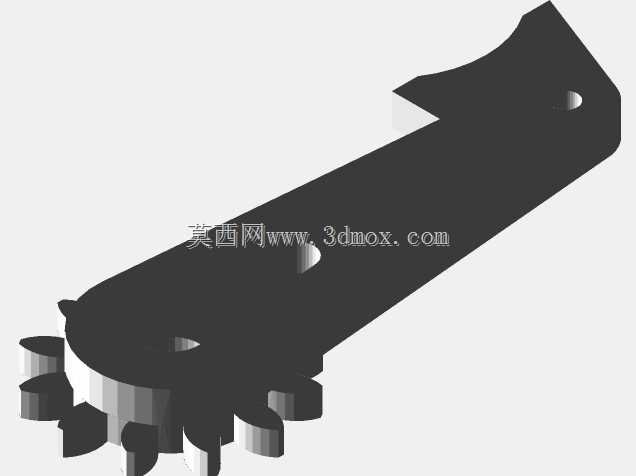

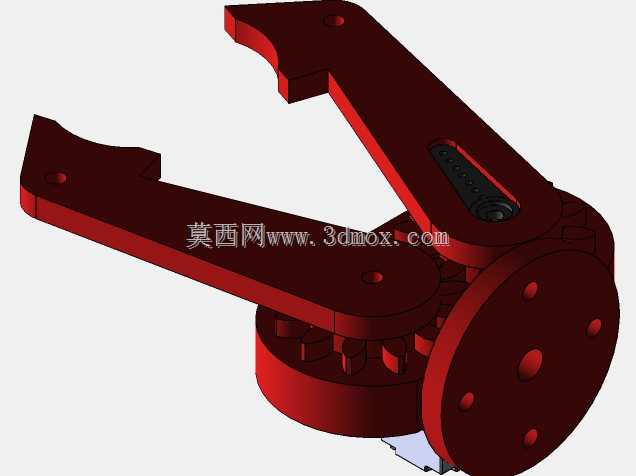

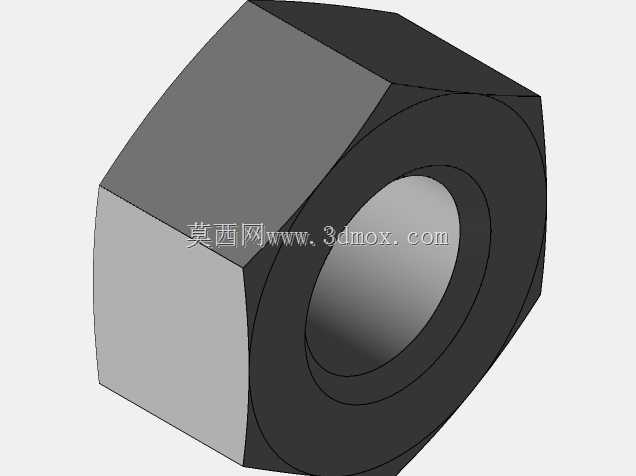

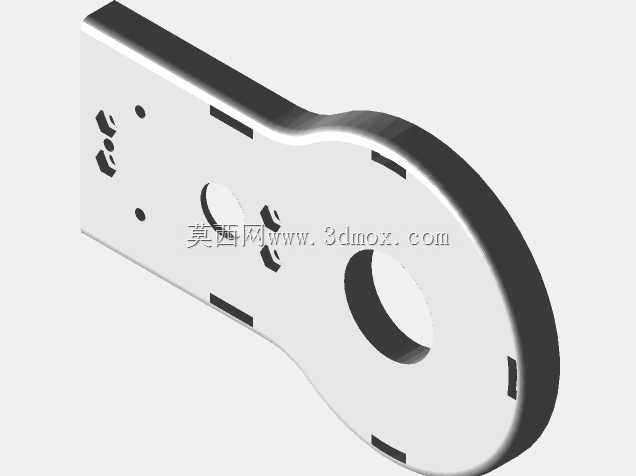

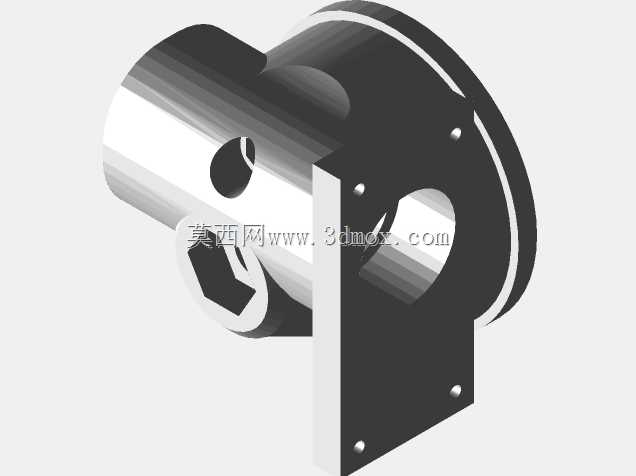

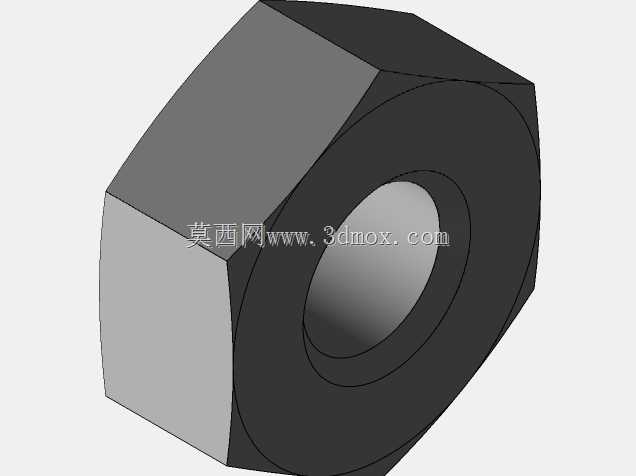

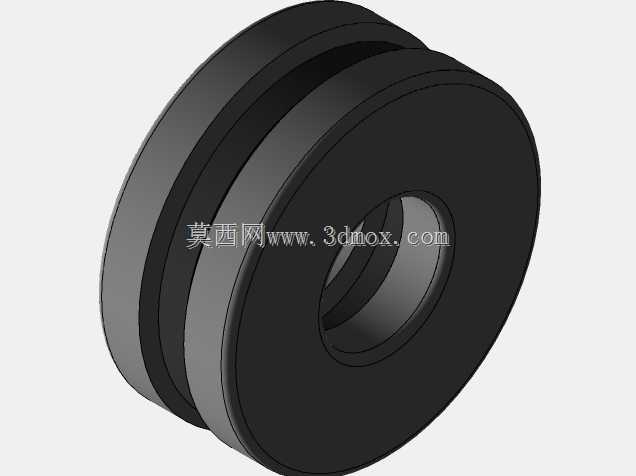

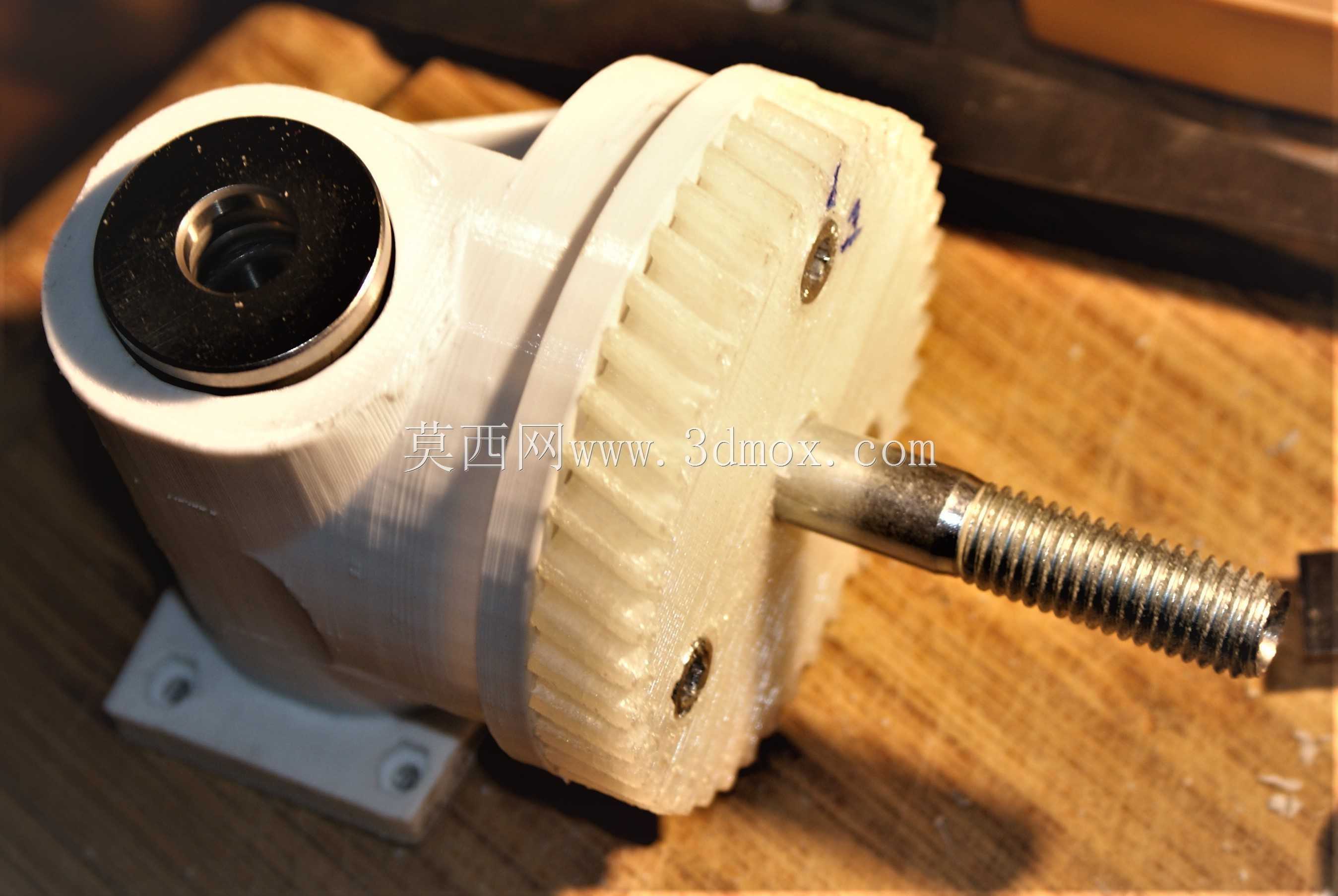

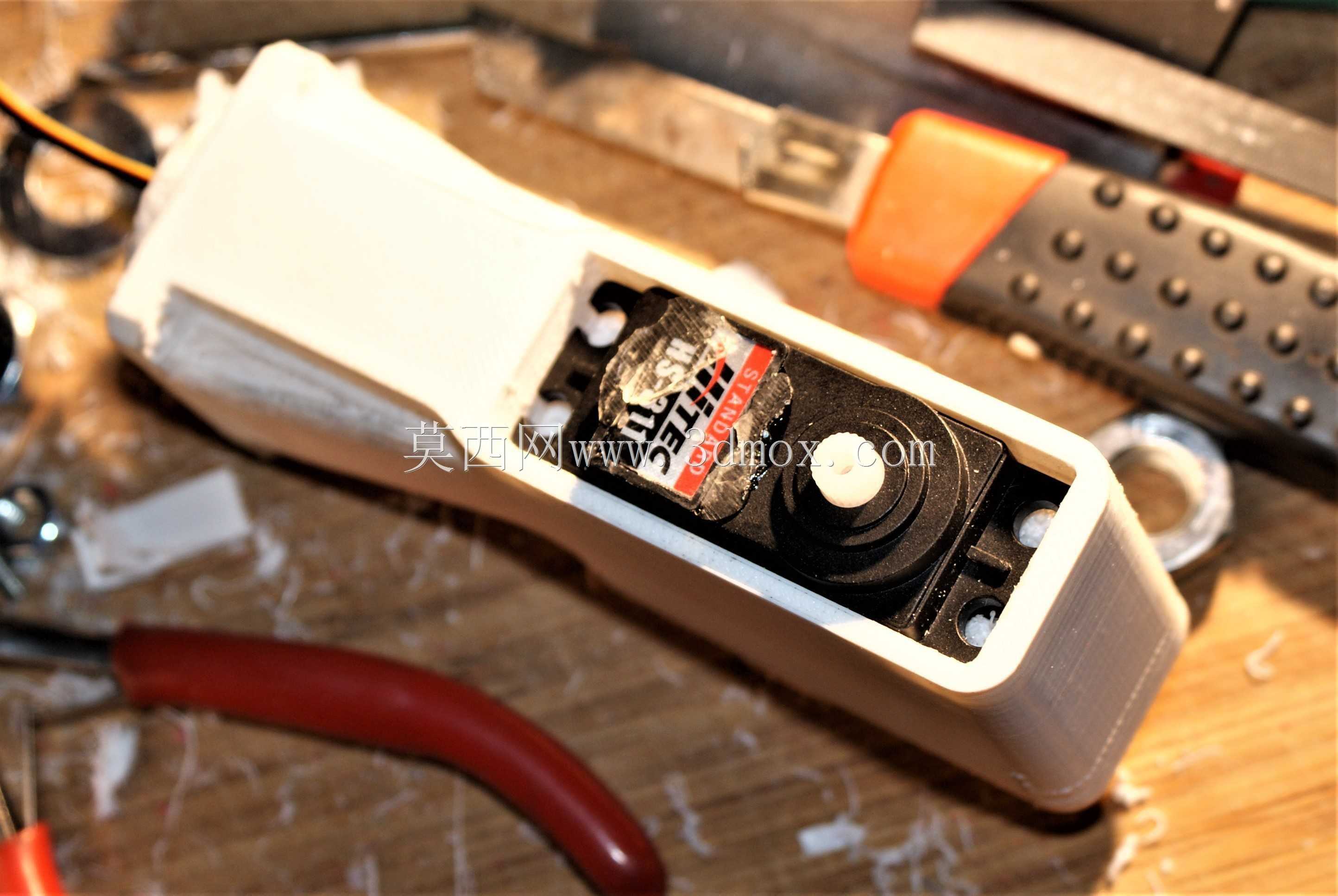

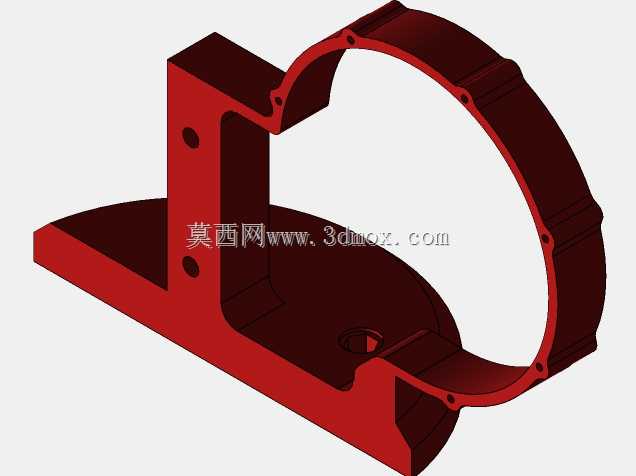

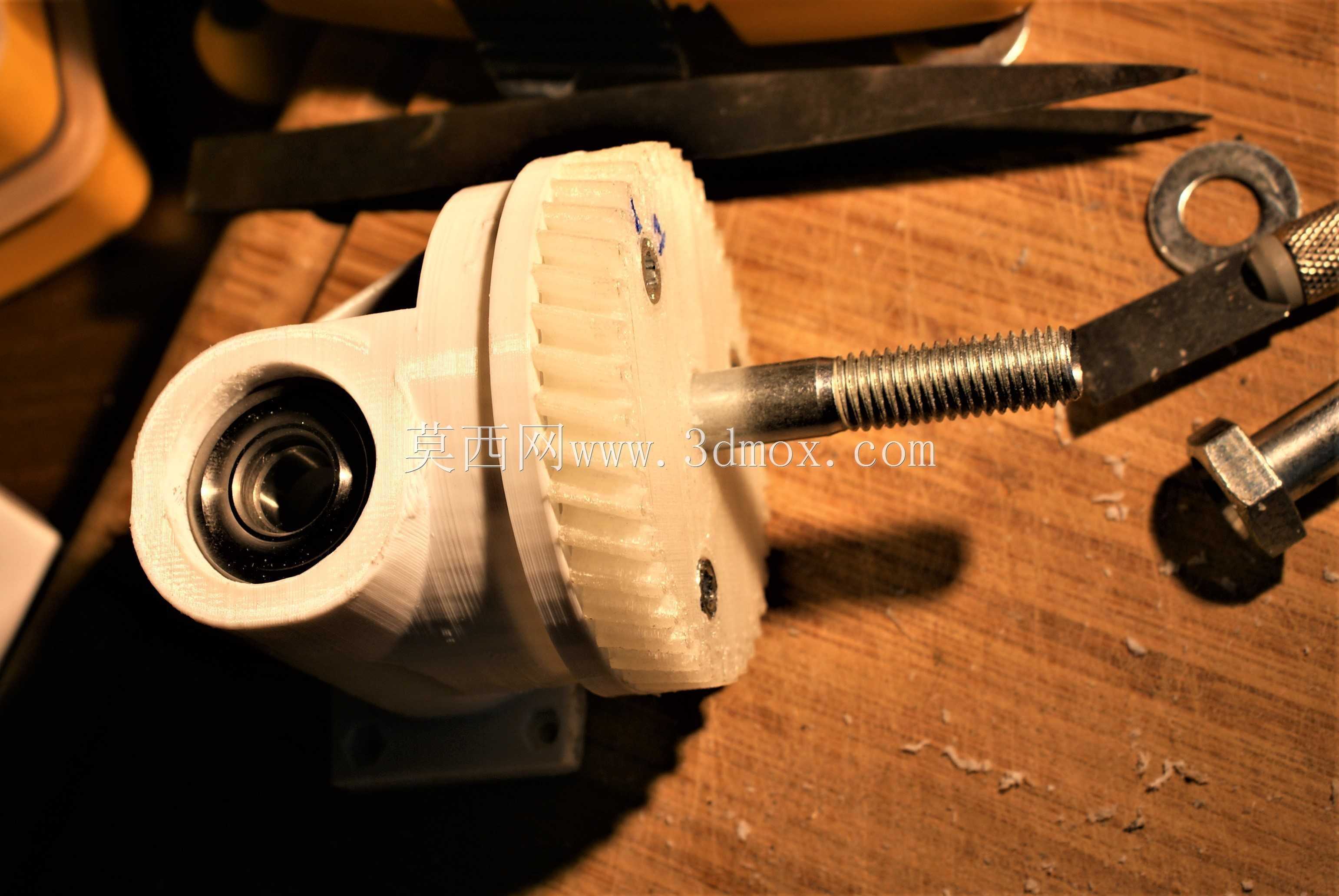

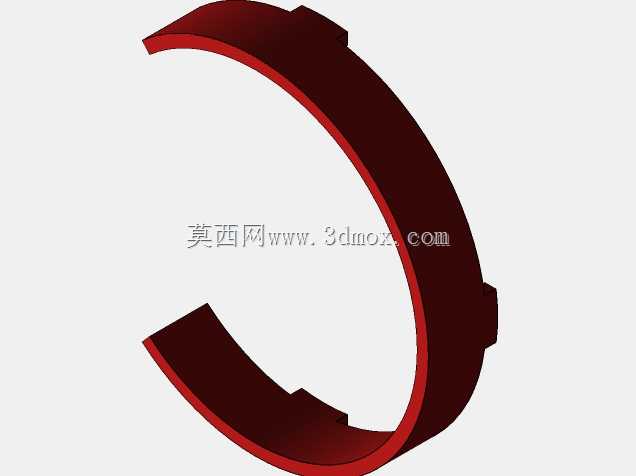

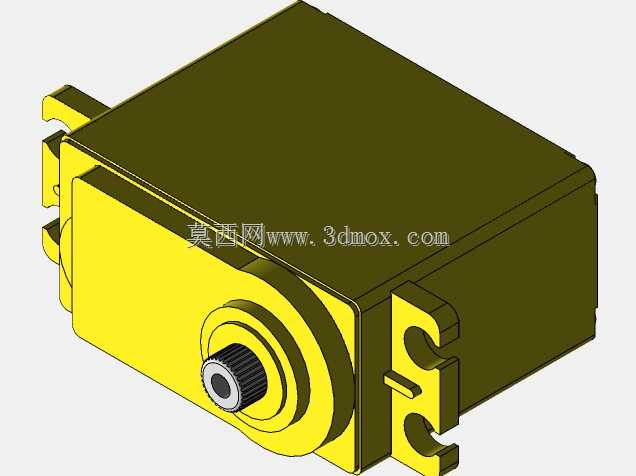

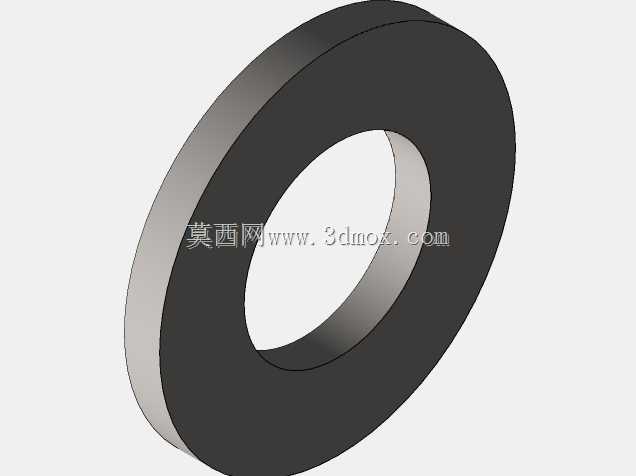

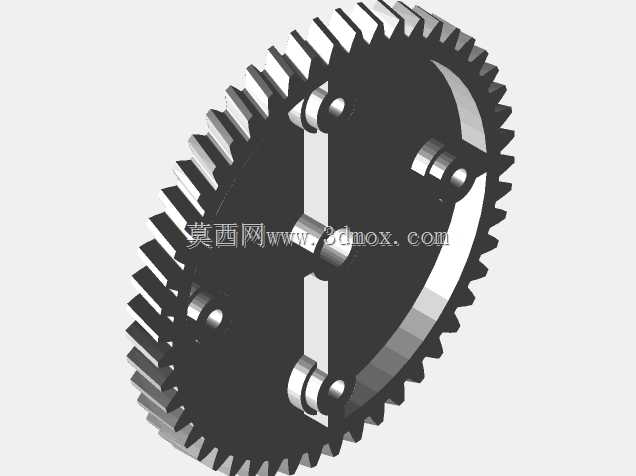

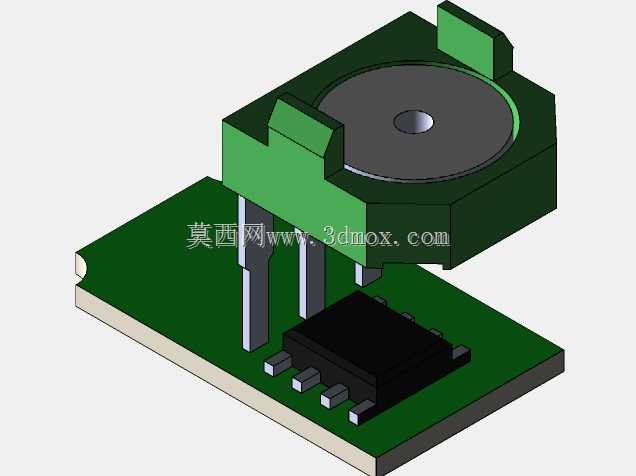

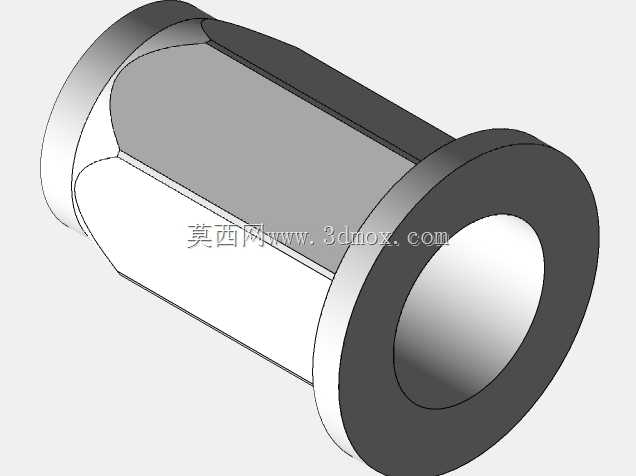

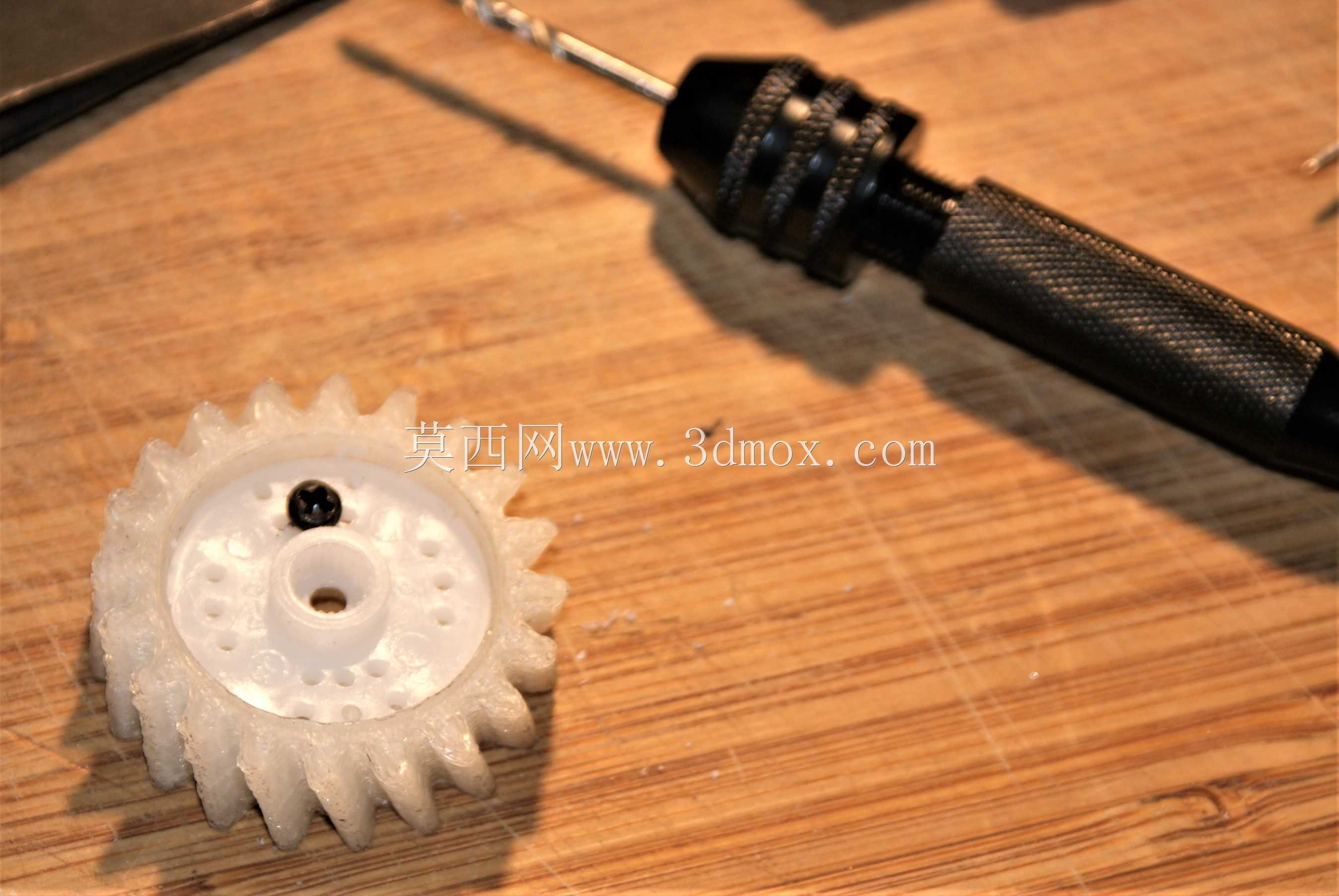

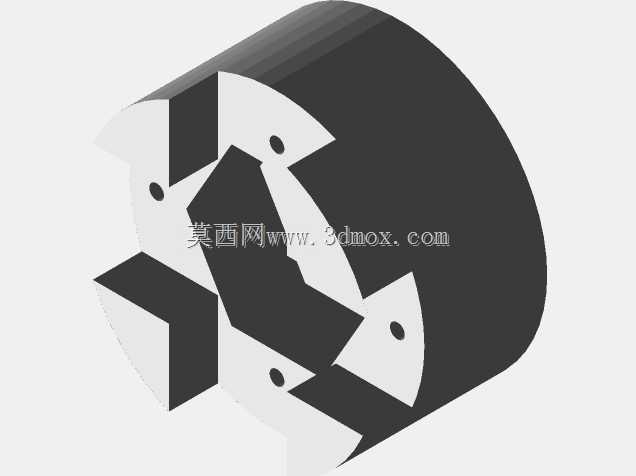

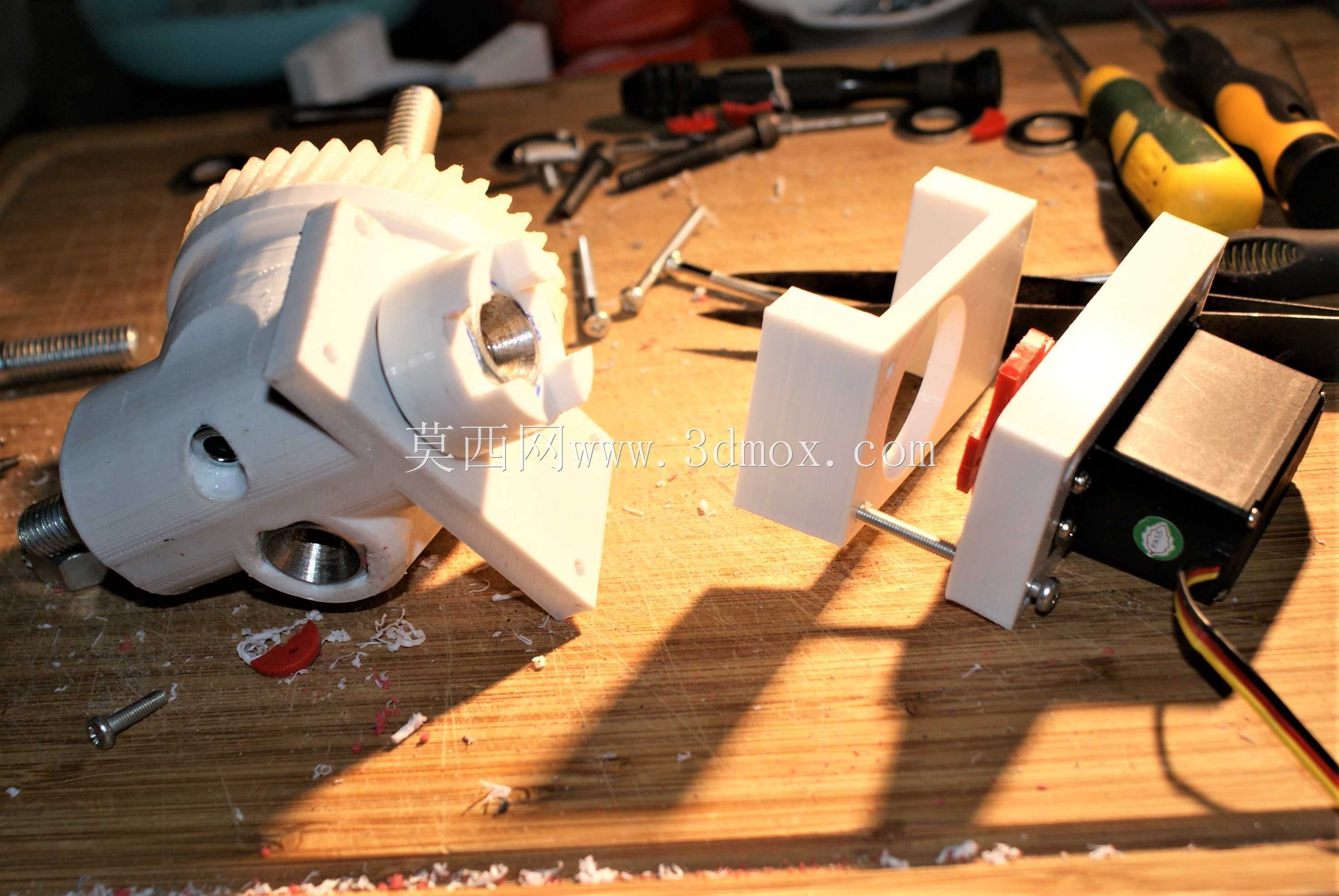

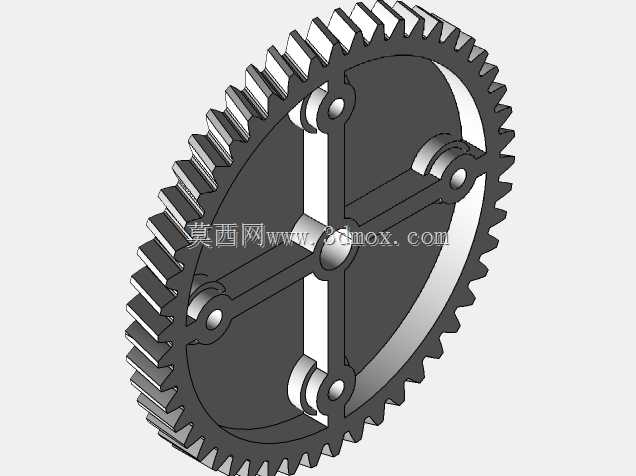

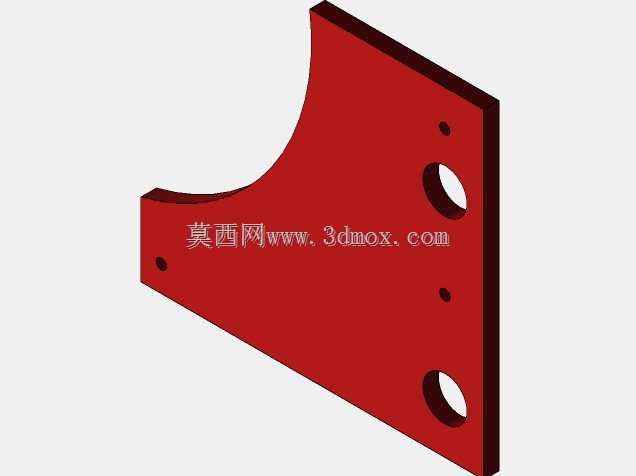

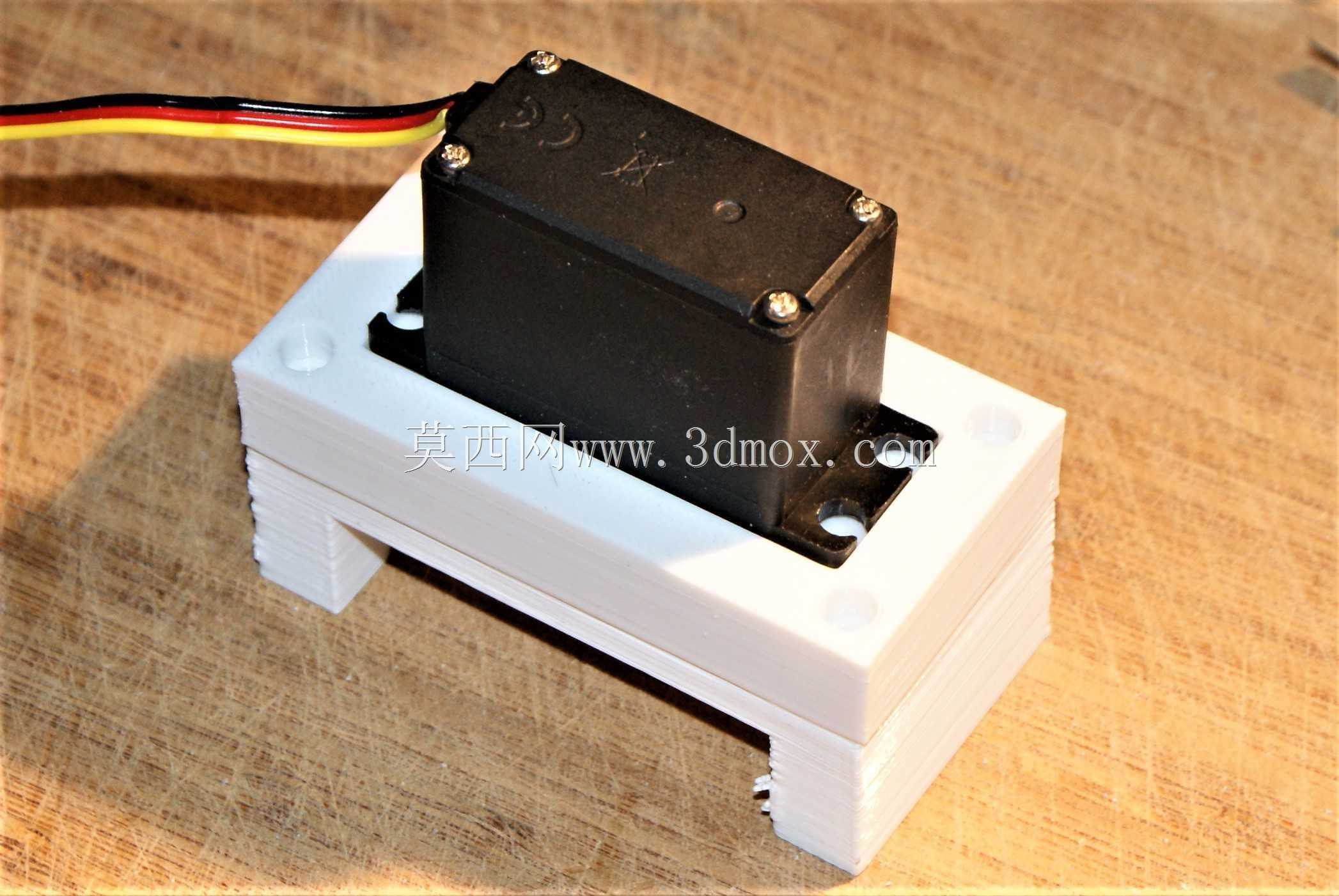

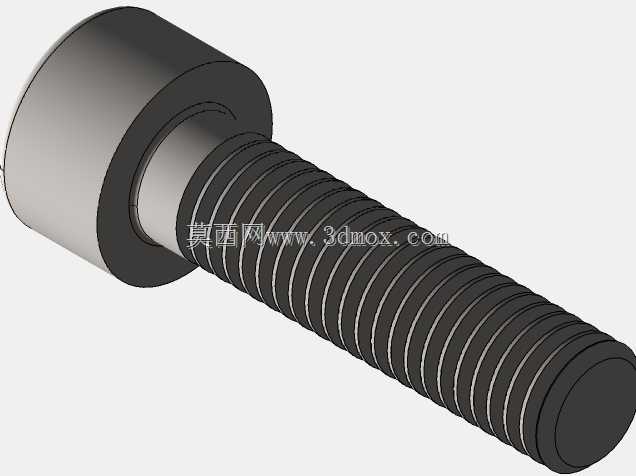

　　传动与支撑设计围绕关节刚度、重复定位能力和维护便利性展开。各关节位置预留驱动元件、减速器、交叉滚子或回转支承、轴承挡圈、密封件及紧固件的装配空间，关节外壳采用分段式结构，便于内部线缆、管路和驱动单元的布置。大臂、小臂等承力杆件在三维结构中表现为薄壁箱体或加强肋形式，在控制自重的同时提高抗弯、抗扭刚度；关节附近设置凸台、筋板和连接法兰，使载荷能够沿主受力路径传递，避免局部应力集中。对于需要末端携带夹爪、吸盘或检测探头的工况，腕部法兰保留标准化连接界面，可根据工艺要求扩展不同工具。

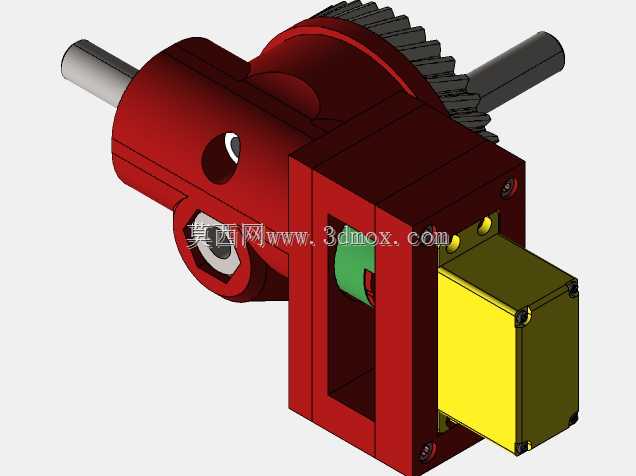

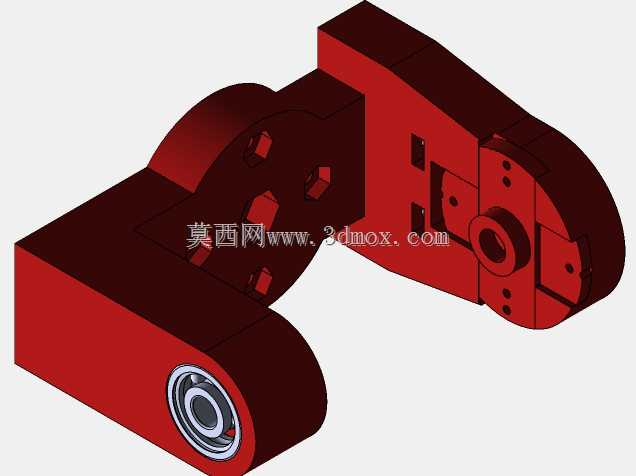

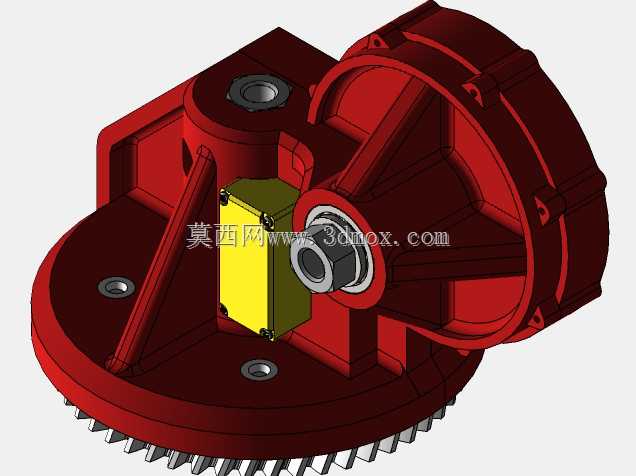

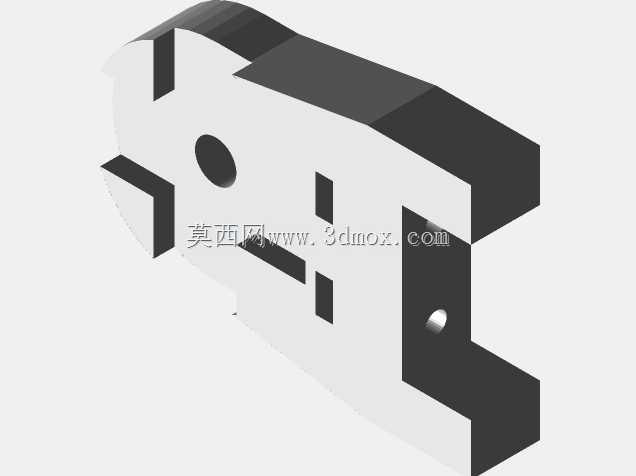

　　建模过程中，各运动副按照实际旋转关系建立，关节轴线、配合面和限位结构均有明确表达。设计人员可在装配环境中检查大臂与基座、小臂与连杆、腕部与工具之间的干涉情况，并通过姿态极限位置分析确认线缆弯曲半径、关节转角范围和末端可达边界。机械臂周边布局时，应将基座占地半径、最大臂展高度、后仰空间以及腕部工具长度统一纳入工位规划，避免设备满行程运行时与安全围栏、料仓、机床门或操作人员通道发生冲突。

　　在实际应用中，该类机械臂通常布置在加工设备、输送线或装配工位之间，承担重复性高、节拍稳定的动作。基座固定后，腰轴负责在多个供料点之间切换，臂部关节完成高度和距离调节，腕部根据工件姿态调整抓取角度。若用于机床上下料，需要在门体开启高度、料盘位置和主轴装夹空间之间校核轨迹；若用于流水线分拣，则应结合输送带宽度、工件来料高度和暂存区位置确定安装中心。模型对连杆比例、关节外形和法兰接口的完整表达，可为后续驱动选型、防护外罩设计、末端工装开发以及产线仿真提供直接结构依据。
