蜗壳式离心通风机流体壳体结构

项目分类:通用机械零部件 发布时间:2022-06-09 ID:649609
  • 蜗壳式离心通风机流体壳体结构
  • 蜗壳式离心通风机流体壳体结构
  • 蜗壳式离心通风机流体壳体结构
  • 蜗壳式离心通风机流体壳体结构
  • 蜗壳式离心通风机流体壳体结构
  • 蜗壳式离心通风机流体壳体结构
  • 蜗壳式离心通风机流体壳体结构
  • 蜗壳式离心通风机流体壳体结构
  • 蜗壳式离心通风机流体壳体结构
  • 蜗壳式离心通风机流体壳体结构

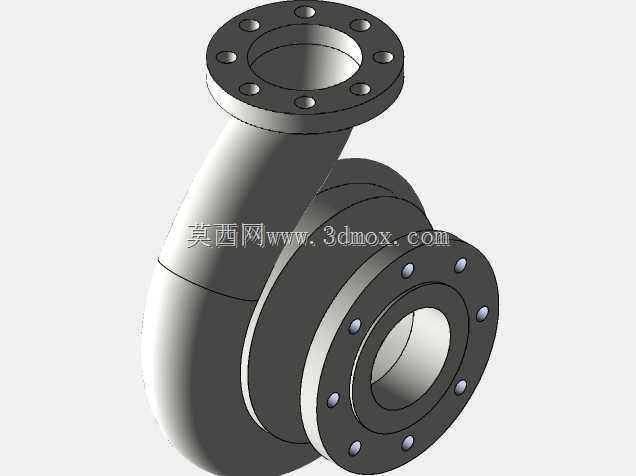

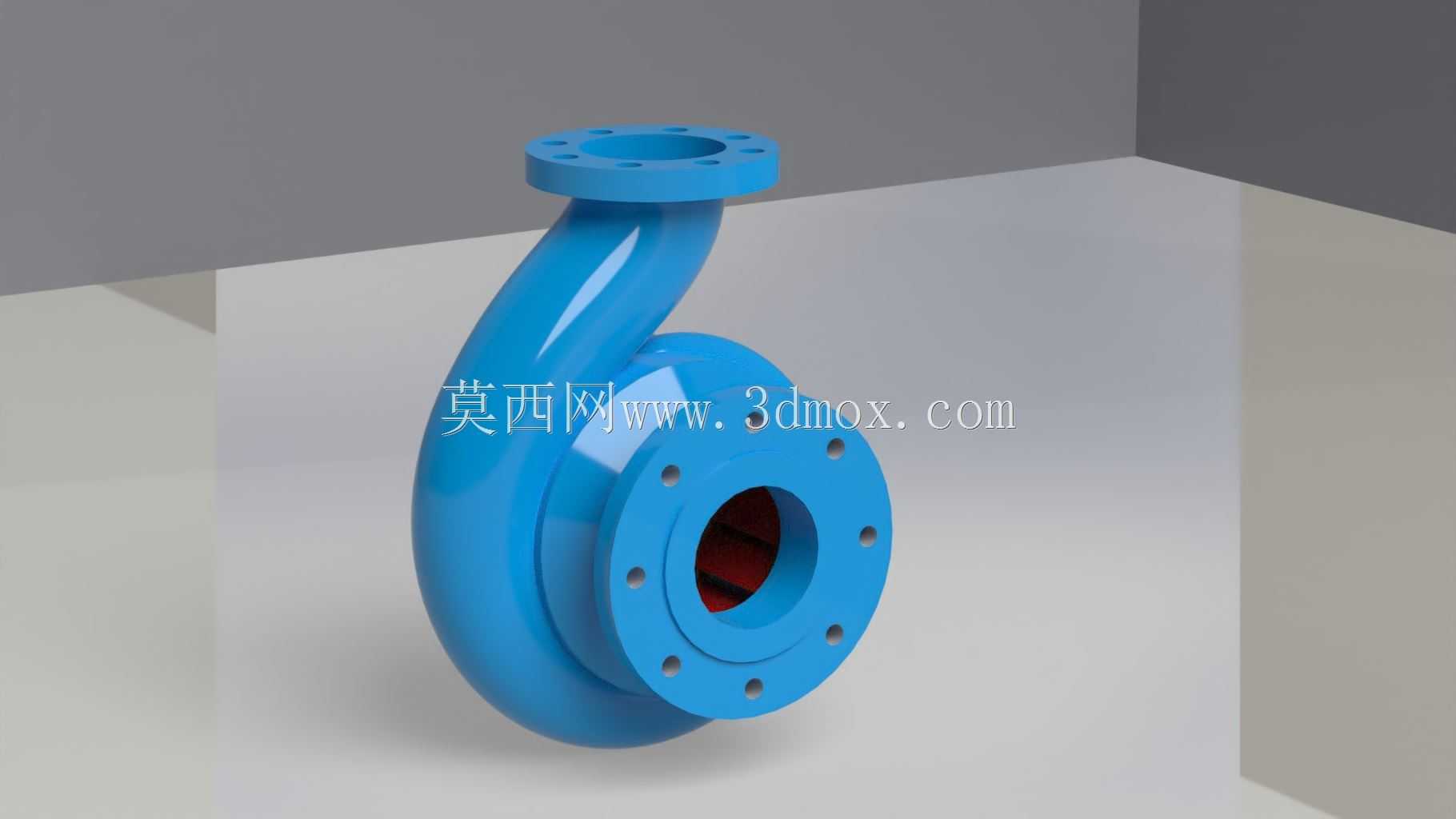

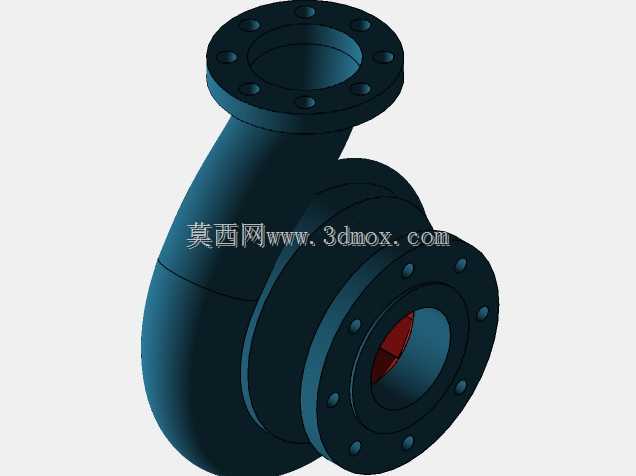

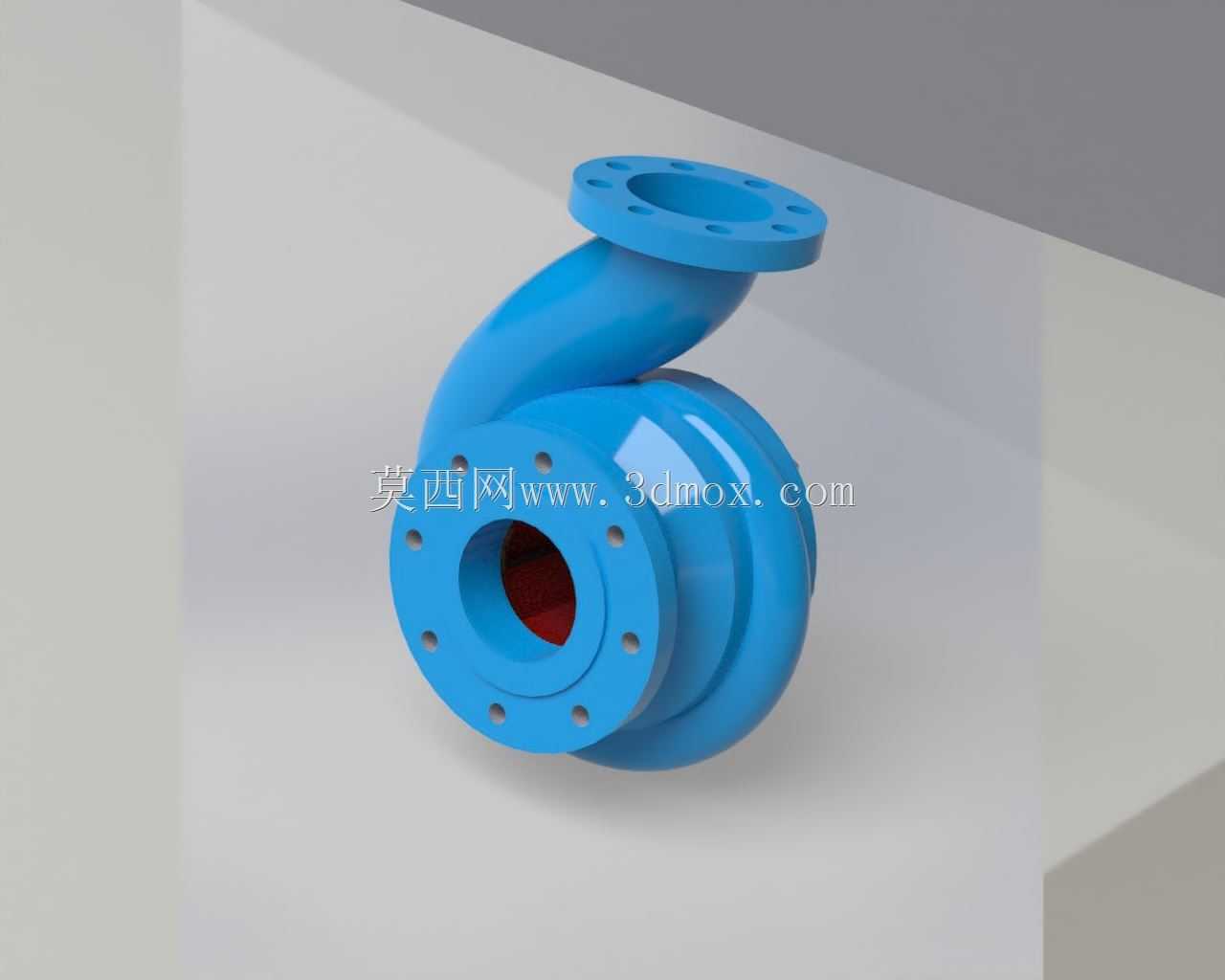

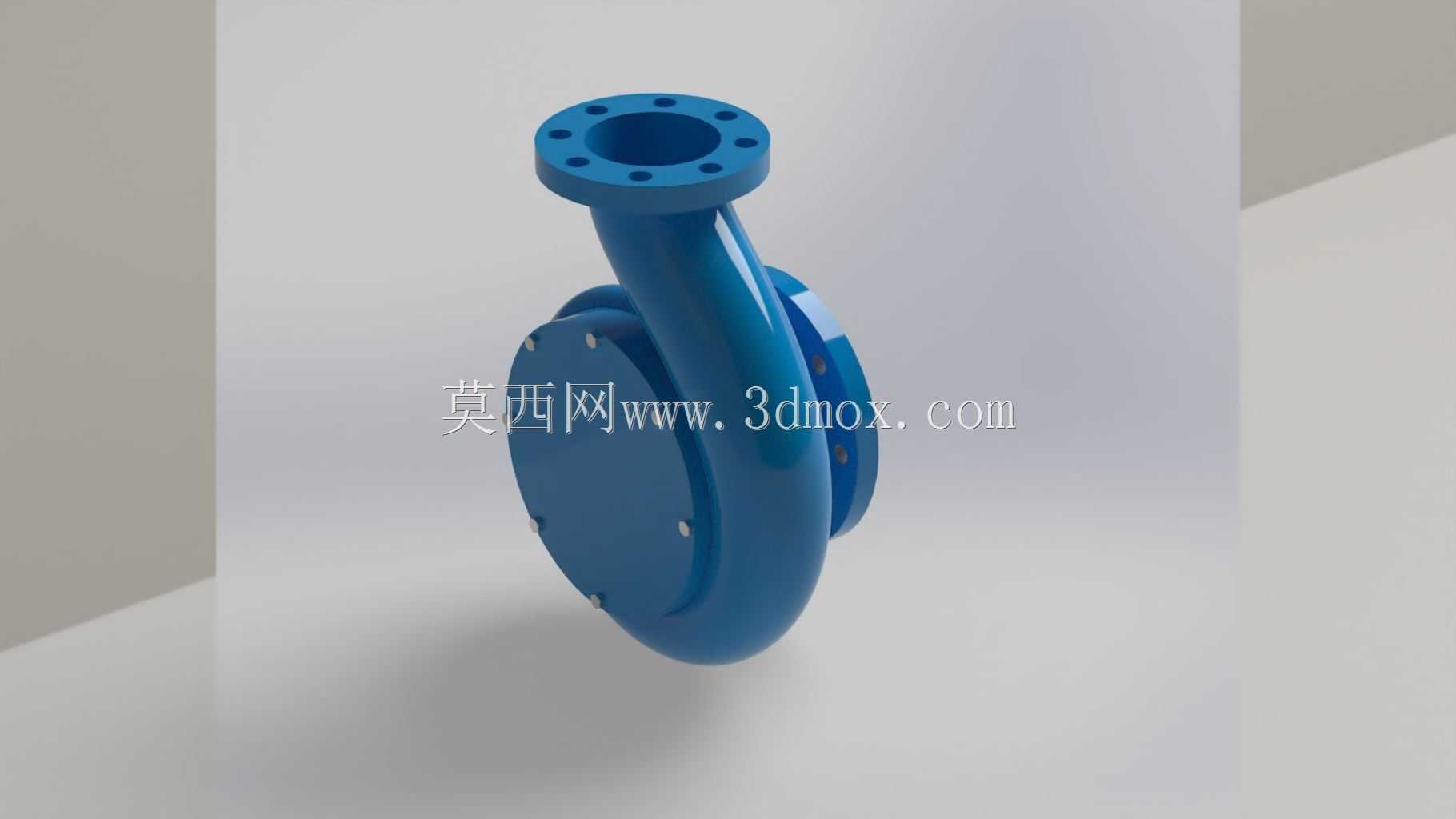

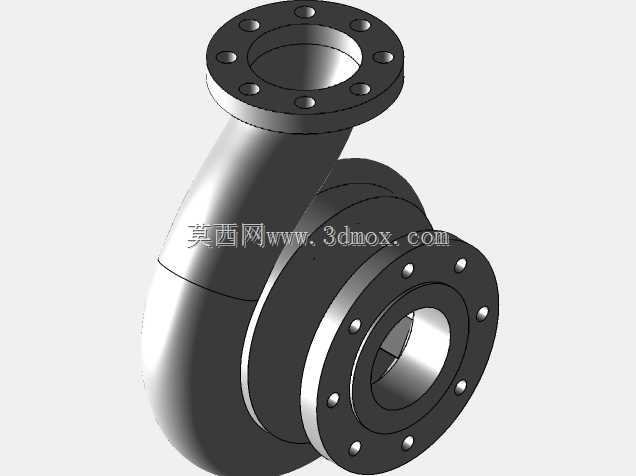

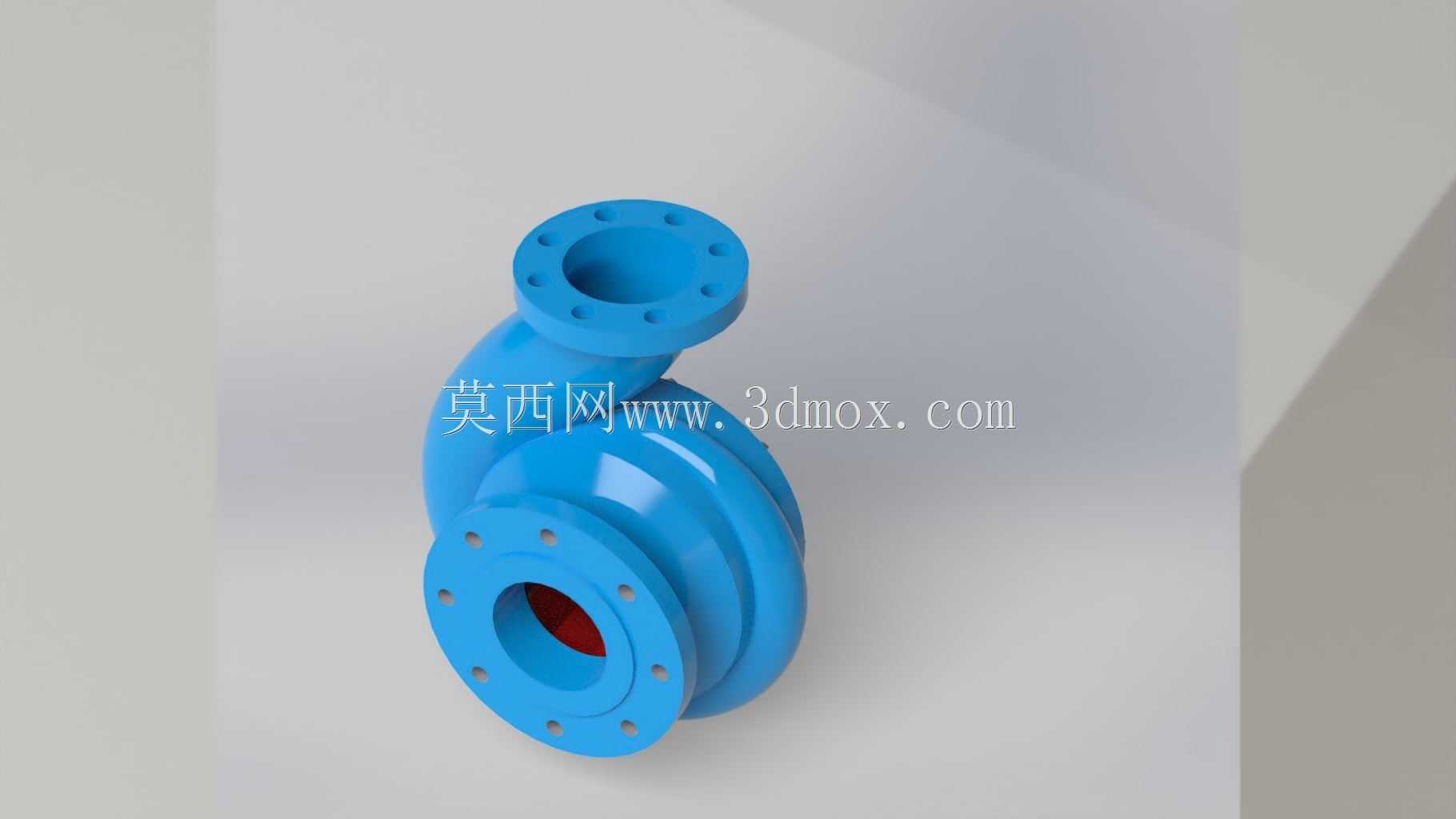

  该结构呈现的是离心式通风机的蜗壳主体,蓝色壳体采用流畅的螺旋渐扩流道造型,轴向入口与径向切向出口形成典型的离心流体机械布局,入口端设置大直径圆形法兰,沿圆周均布多个螺栓孔,用于对接进风管道或设备风道;出口端同样配置带孔法兰盘,朝向斜上方延伸,方便与排风管路直接连接。蜗壳内部流道从叶轮外缘开始,沿螺旋方向逐步扩大过流截面积,能够将叶轮甩出的高速气流动能逐步转化为静压能,降低流动损失,这种结构在车间通风除尘、锅炉引风、工业设备冷却送风、物料气力输送等场景中十分常见。

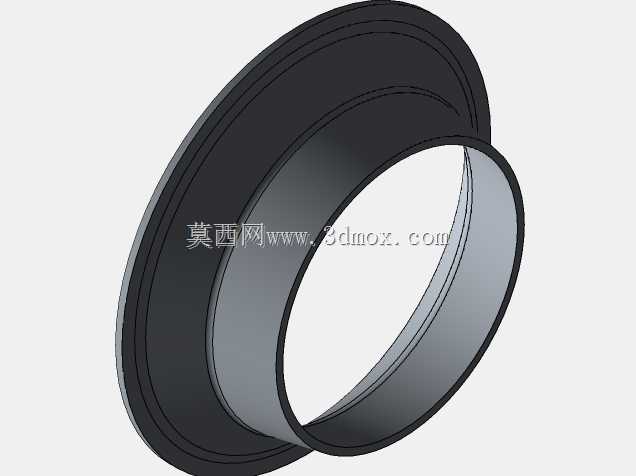

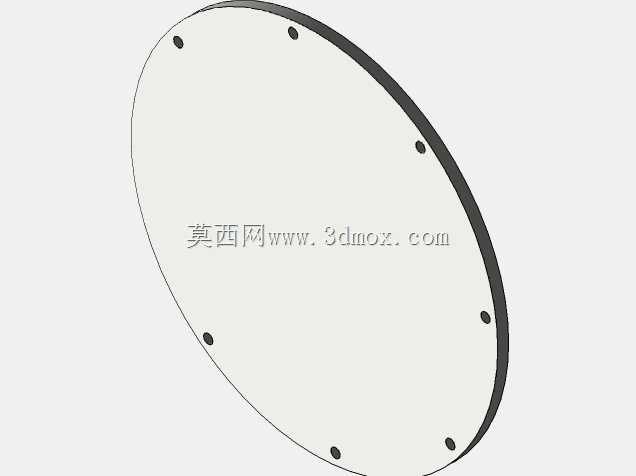

  从实际安装边界来看,入口法兰位于蜗壳正面中心,法兰端面保持平整,螺栓孔围绕中心轴线均匀排布,对接时需匹配对应管径的管道法兰,密封面可加装垫片防止漏风;出口管段从蜗壳切线方向向上弯折,出口法兰平面与入口法兰轴线呈空间垂直关系,管路布置时需要预留出口管段的转弯空间,避免与周边机架、墙体发生干涉。蜗壳下部为近似圆形的腔体,用于容纳离心叶轮,腔体壁厚均匀,外表面过渡圆滑,既可以采用铸铁铸造后机加工成型,也可以使用钢板卷制焊接制作,三维建模时需要重点保证蜗壳型线的顺滑连续性,防止流道出现突变台阶造成气流涡流、噪声升高。

  设计思路上,蜗壳的螺旋轮廓并非随意圆弧拼接,而是依据流量、风压参数确定的阿基米德螺旋线轨迹展开,沿周向不同角度位置的流道宽度逐步增加,确保气流在壳体内匀速减速扩压。入口法兰的中心开孔尺寸对应叶轮进风口直径,法兰外缘的螺栓孔数量与孔径按照管路公称压力标准选取,保证通用互换性;出口法兰的朝向可根据现场管路走向调整,本结构采用斜上出风的布局,适合安装在空间高度有限、排风管路需要向上延伸的工位。壳体外侧的加强过渡圆角分布在流道弯折处与法兰连接根部,能够降低气流脉动带来的振动应力,避免长期运行后焊缝或铸造薄弱位置出现开裂。

  在设备配套层面,该蜗壳需要匹配对应直径的离心叶轮、传动主轴与轴承座,电机可通过联轴器直连或者皮带轮驱动,叶轮旋转时空气从轴向入口被吸入,在叶片作用下获得能量后沿径向进入蜗壳,最终顺着切向出口排出。建模过程中需要同步核对叶轮与蜗壳内壁的间隙,间隙过大会造成回流泄漏、风压下降,间隙过小则可能运行时发生刮蹭;同时要预留叶轮拆装的操作空间,入口法兰拆下后应能顺利将叶轮从轴向取出,方便后期维护清理积尘。对于输送含尘空气的工况,蜗壳底部可预留清灰口,本结构的圆滑内壁也能减少粉尘附着,降低日常清理难度。整体结构兼顾流体效率与安装通用性,可直接作为通风设备选型、管路布局设计的三维参考。
