弹簧压缩往复运动演示机构

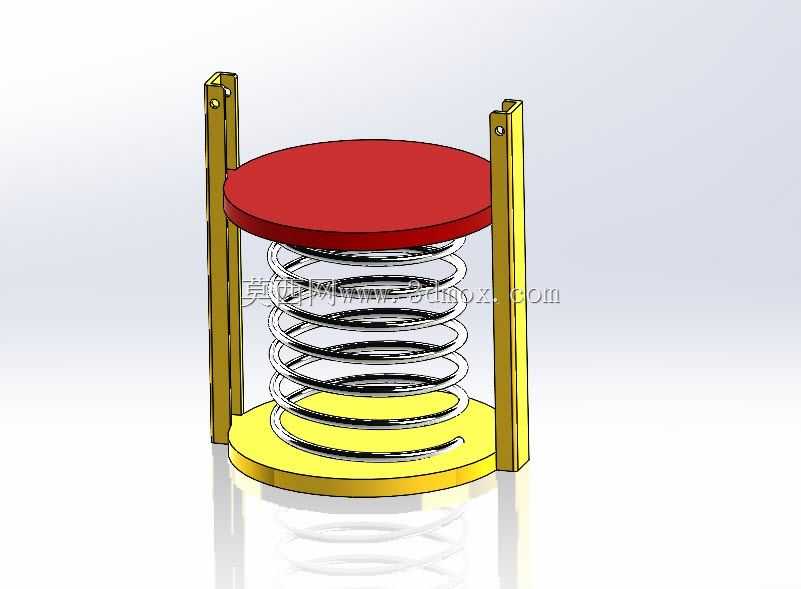

　　这套弹性往复演示结构的核心，是把圆柱螺旋压缩弹簧的轴向形变过程，通过两侧刚性导向立柱约束在纯竖直方向，避免弹簧受压时出现侧向屈曲、扭转错位的问题。上下两块圆形承载板分别作为弹簧的上下定位端面，下承板直接承接弹簧底端的轴向载荷，上压板随外力下压同步压缩弹簧，外力撤除后弹簧依靠自身弹性势能推动上压板复位，整套动作的行程边界由两根立式导向柱的有效导向长度决定，柱体顶端预留的限位凸台可以在上压板复位到最高位置时形成硬限位，防止弹簧回弹超程后上压板从导向柱脱出。

　　从实际教学演示与小型工装缓冲的使用场景来看，这类结构常被用在机械基础课程的弹性元件动作展示工位，也可以直接移植到小型压合工装的浮动承载台、轻载设备的减震支撑脚位置：压合工装里它可以补偿压头下行的微小行程差，避免刚性压合直接磕伤工件表面；减震支撑场景下，弹簧的刚度选型直接决定平台承载后的静下沉量，两根导向柱则承担全部水平方向的剪切力，让弹簧只承受轴向压力，大幅延长弹簧的疲劳寿命。

　　结构设计阶段首先要确定的是弹簧的中径、有效圈数与丝径参数，弹簧自由状态下的高度要略小于两根导向柱的净空高度，保证弹簧空载时就被上下板轻微预压，不会在设备搬运、工位移动过程中出现弹簧松脱窜动。上下圆形板的直径要比弹簧外径大出一圈，板面加工出和弹簧两端圈匹配的定位沉槽，弹簧端部的磨平圈可以完全嵌入沉槽内，受压时弹簧端面不会和承板发生相对滑移。两侧导向立柱采用等截面长条形结构，立柱和上下承板的连接位置做定位轴肩配合，立柱穿过上压板的导向孔采用间隙配合，间隙量控制在既能让上压板沿柱面顺滑滑动，又不会出现左右晃量的区间，间隙过大弹簧压缩时上压板容易卡滞，间隙过小则会因为加工同轴度误差出现滑动阻力陡增的问题。

　　安装边界方面，整套机构的占地轮廓由下承板的圆形直径决定，两根导向柱对称分布在弹簧的左右两侧，柱体的外侧边缘不超出下承板的外圆轮廓，不需要额外预留侧向安装空间；底部承板的底面为平整安装面，可以直接通过螺栓锁固在工作台面或者工装基板上，顶部压板的上端面预留外力加载区域，既可以搭配手动压杆施加按压力，也可以对接小型气缸的推杆输出端做自动往复压缩动作。

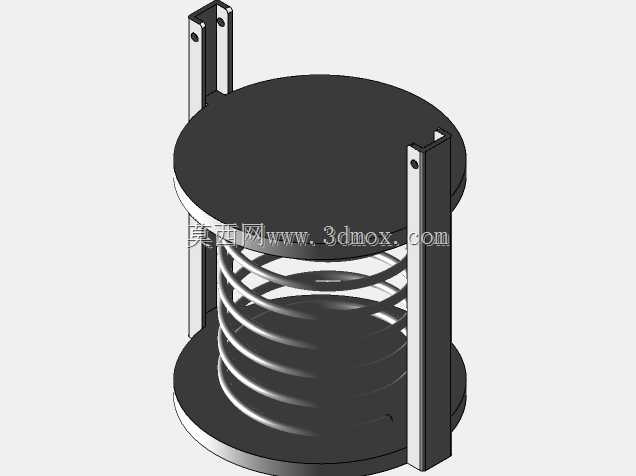

　　建模过程中弹簧部分采用螺旋线扫掠特征生成，丝径沿螺旋路径连续过渡，完整呈现弹簧每一圈的螺旋形态，上下承板和导向柱的装配关系按照实际配合间隙还原，运动仿真里可以直观看到弹簧被压缩时各圈簧丝均匀收拢、卸载后逐圈回弹展开的全过程，能清晰展示压缩弹簧在导向约束下的动作逻辑，给弹性缓冲机构的方案设计、弹簧选型校核提供直观的结构参考。
