双钢带螺栓锁紧式金属管夹夹具

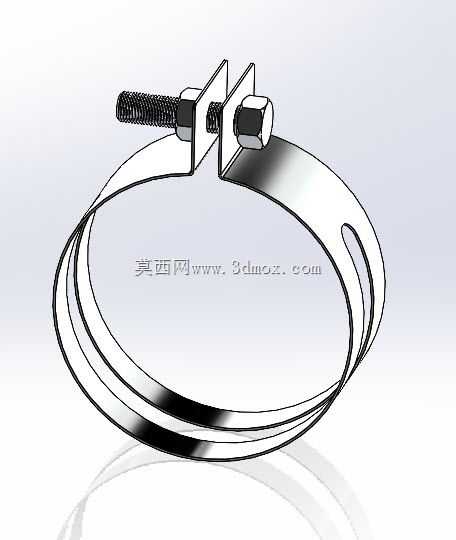

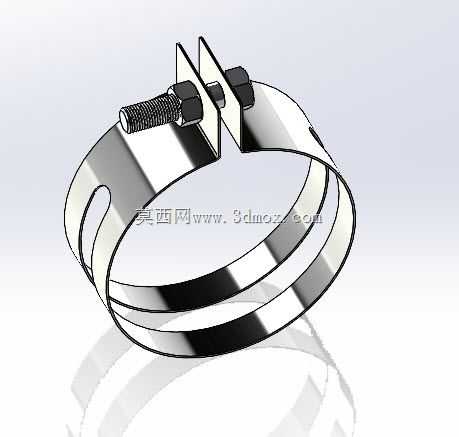

　　在流体管路、车载线束、通风软管以及户外通讯基站的走线固定场景里，普通单圈喉箍经常遇到抱紧力不足、钢带边缘勒伤胶管、长期振动后松脱的问题。这套双钢带并列排布的螺栓收紧金属夹具，正是针对中等直径圆形管件的可靠紧固需求展开结构设计，整套零件包含两条平行弯折的环形钢带、一组T形槽锁紧螺栓、配套六角螺母以及钢带端部直立的双耳连接片，所有配合关系在三维环境中按照实际装配约束搭建，能够直接用于管路布局阶段的干涉检查与安装空间校核。

　　从实际使用逻辑来看，夹具工作时先将两条钢带环绕在待固定的软管、硬管或者成束线缆外侧，把螺栓穿过两端钢带竖起的连接耳片通孔，旋紧端部六角螺母，两片耳片间距被持续拉近，环形钢带的内圈周长随之缩小，从而在管件外圆面上形成均匀的周向抱紧力。采用双钢带并列的结构而非单条宽钢带，一方面可以在相同钢带厚度下分散接触压强，避免软质橡胶管、硅胶管被局部压出永久凹痕，另一方面两条钢带之间留有均匀间隙，泥沙、雨水或者管路冷凝水可以从间隙自然排出，在户外工程机械、农业设备以及露天管线架设场景下，不容易出现积液腐蚀钢带搭接位置的情况。

　　结构设计阶段首先确定的是钢带的成型路径：钢带选用薄弹簧钢板冲压落料后卷圆，开口位置两端向上垂直折弯形成带孔耳片，折弯处预留圆角过渡，避免直角弯折产生应力集中，在反复拆装、多次松紧调节的工况下，折弯根部不容易出现裂纹。钢带内圈直径并非固定值，而是通过螺栓行程覆盖一段管径适配范围，螺栓采用全牙螺纹设计，从最小夹紧直径到最大张开直径之间都可以通过螺母旋入量无级调节，不需要针对每一种管径单独更换夹具规格，这一特性在小批量设备装配、售后维修现场的实用性很强，维修人员不需要携带多型号喉箍，单套夹具即可适配相邻尺寸的管件。

　　耳片部位的结构是整套夹具的受力核心，两片直立钢板平行布置，螺栓横穿双耳后，螺母压紧在耳片外侧，拧紧过程中拉力沿螺栓轴线传递，不会对钢带产生侧向扭转力。建模时特意保留了耳片与钢带本体之间的折弯圆角、螺栓头与耳片接触面的贴合间隙，以及螺纹段的完整牙型轮廓，在做运动模拟时可以直观观察螺母旋转进给时耳片的收拢动作，也能检查螺栓最长伸出状态下，端部余留牙段是否会和周边管线、设备钣金外壳发生磕碰。

　　安装边界方面，布局三维管线时需要在管件接头外侧预留出夹具的操作空间：环形钢带包裹管段后，径向方向钢带本身占用厚度很小，真正需要预留空间的是开口位置的螺栓与螺母组件，螺栓沿管件切线方向向外伸出，因此在管夹安装位置的侧方，需要留出足够放入扳手、拧动六角螺母的操作距离，若管路紧贴墙面或者设备框架布置，要提前将螺栓头部朝向开阔侧，避免后期装配时扳手无法就位。两条钢带沿管件轴向并排分布，轴向占用宽度等于两条钢带宽度加上中间间隙，在多根管路平行排布的密集走线舱内，核算相邻管夹的轴向间距时，要把这部分宽度计入，避免相邻管路的夹具互相顶住。

　　这套夹具的适用场景覆盖很广，净水设备的水泵进出水管固定、柴油发电机组的燃油管锁紧、通风设备的帆布风管对接，甚至通讯铁塔上成捆馈线的临时绑扎固定，都可以通过调整螺栓收紧量获得合适的抱紧力度。双钢带结构相比普通单喉箍，抗振动松脱能力更强，在设备持续运行产生微幅振动的环境下，双点接触的摩擦力可以分散管路的轴向窜动力，不容易出现单箍偏移、管路滑脱的故障。三维建模过程中所有钣金件均按照真实折弯工艺生成可展开的形态，螺栓螺母按照标准件尺寸匹配，装配完成后可以直接导出工程图，标注钢带厚度、耳片孔位间距、螺栓规格以及适配管径范围，直接对接钣金冲压与标准件采购环节，不需要二次重构结构。
