双头开口扳手五金工具结构造型

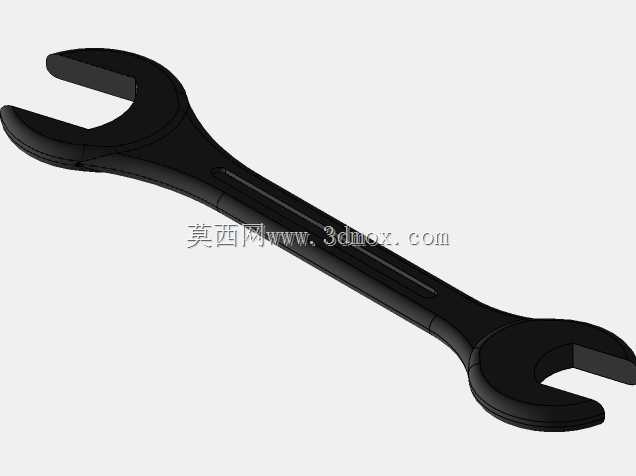

　　这款双头开口扳手的三维造型围绕现场拆装、设备检修和常规紧固件操作展开，整体采用细长杆身配合两端开口钳口的经典布局，适合在螺栓、螺母外露且侧向可进入的工况下使用。与套筒类工具相比，开口扳手不需要从紧固件轴向完全套入，只要从侧面卡入六角头部即可施加扭矩，因此在管路附近、支架边缘、设备侧板、法兰旁以及装配空间受限的位置更具操作优势。模型两端分别形成不同规格的开口工作端，能够覆盖相邻尺寸的六角紧固件，减少操作人员在检修过程中频繁更换工具的次数。

　　从结构形态看，扳手头部采用较宽厚的受力区域，开口两侧形成与六角螺母边面相接触的承载面。工作时，扭矩通过手柄传递到头部，再由开口夹持面作用于螺母两侧。头部厚度需要兼顾强度与进入狭窄空间的能力：过厚会导致扳手无法插入紧固件周围的间隙，过薄则会在高扭矩下出现局部屈服或开口扩张。该造型在头部与杆身之间设置了过渡区域，使截面从宽大的头部逐渐收窄到长柄，避免应力在颈肩位置突然集中。杆身中部保留连续的受力路径，表面线型沿长度方向延伸，既符合手动工具的握持习惯，也让整体外观更接近实际冲压或锻造成品。

　　手柄部分的设计重点在于力臂与握持稳定性。扳手长度并非随意确定，而是与可承受扭矩、人手施力范围以及目标紧固件规格相匹配。较长的力臂可以降低达到额定拧紧力矩所需的手部作用力，但过长也会带来过载风险，容易使小规格螺栓受到超出设计范围的拉力。实际使用中，操作人员通常握持杆身中后段，通过手腕和前臂带动扳手转动；在空间允许时，还可利用推拉方式获得更稳定的力矩。模型杆身边缘做了连续过渡，没有突兀尖角，这既对应真实产品为减少硌手和应力集中所做的处理，也便于在三维结构评审中检查拔模、圆角和截面变化。

　　两端开口的朝向与杆身轴线存在一定偏转关系，这是开口扳手常见的结构细节。偏转角度使扳手在平面上反复翻转操作时，可以以较小的摆动角度逐步拧紧或松开六角紧固件。在贴近平面的螺栓位置，操作人员不需要让手柄完成很大回转，只需卡合、转动、抬起、换面再卡合，就能实现连续进给。这个细节对于维修工装、生产线边工位和整机装配现场都很实用，尤其在周围有管线、护罩或其他零件阻挡时，微小角度往复操作往往比整圈旋转更可行。

　　建模时需要重点控制开口宽度、头部厚度、钳口深度和六角接触面的相对位置。开口尺寸决定扳手能否顺利卡入螺母，间隙过小会出现无法装配或拆卸困难，间隙过大则会造成接触面积减少，容易打滑并磨圆螺母棱角。钳口深度要保证螺母头部能够被稳定夹持，但又不能因过度包围而影响侧向进入。头部外侧轮廓应给开口根部留出足够材料，因为扳手承受扭矩时，开口根部和内侧转角是容易产生高应力的区域。若用于后续工程分析，可在这些位置细化圆角，并结合材料弹性模量、屈服强度和目标扭矩校核安全系数。

　　外形边界方面，该类工具属于长条形手动五金件，存放时通常按规格排列在工具柜、挂板或维修包内。三维布局中需要确认两端头部最大宽度、杆身厚度以及整体长度之间的比例，确保它既能对应实物握持比例，也能在工具架、泡棉内衬或工位器具中预留合理占位。头部最宽处决定悬挂槽和工具卡槽的开口尺寸，杆身厚度影响叠放间隙，端部开口方向则关系到快速识别规格和取放方向。对于设备维护场景，扳手还常与套筒、棘轮手柄、加长杆、螺丝刀等共同配置，因此其外形不能只看单件造型，还要考虑成套工具中的尺寸梯度。

　　该模型可用于五金工具结构展示、维修工位布局、装配动画、操作培训以及虚拟检修场景。在教学或工艺演示中，可以通过它说明开口扳手与六角紧固件的接触方式、扭矩传递路径以及受限空间下的翻转操作。在产品设计层面，该件也适合作为基础手动工具样本，用来练习实体拉伸、对称建模、圆角过渡、头部曲面处理和工程图尺寸标注。整体结构简洁，但受力逻辑明确，能够直观体现手动工具在强度、可达性、握持力臂和紧固件匹配之间的平衡。
