手摇蜗轮蜗杆齿条升降传动机构

　　这套机构面向低速、小行程、需要自锁保持的升降工位，核心思路是把手轮输入的旋转运动，经蜗轮蜗杆减速后转换为齿条或螺杆方向的直线升降动作。现场使用时，操作人员转动侧置手轮，蜗杆带动蜗轮完成大速比减速，输出端再驱动竖直运动件上升或下降；手轮停转后，蜗轮蜗杆副依靠自身反向自锁特性承担负载保持，减少额外锁紧装置的配置压力，适合工装夹具、试验台架、轻型调节平台以及设备维护支撑等场景。

　　从结构布置看，底部箱体承担主要支承与防护作用，内部容纳蜗轮、蜗杆、轴承及定位轴系。箱体下方设置安装底板，底板可通过螺栓固定在机架台面或焊接支架上，安装时需要保证手轮操作侧留有足够回转空间，避免手轮边缘与周边护罩、管线或人员通道发生干涉。竖直运动件从箱体上方穿出，外部设置带法兰的导向支承，法兰面用于与设备机架连接，内部孔位对升降件形成径向约束，使运动过程中侧向偏移受到控制。

　　传动设计上，蜗杆输入端与手轮相连，适合人工间歇操作；蜗轮输出端与齿条或螺纹升降件配合，将较低的输入转速进一步转化为平稳的直线进给。蜗轮蜗杆传动的优势在于输入轴与输出轴空间交错、结构紧凑，同时能在较小体积内获得较大减速比。对于手动机构而言，这种布置可以降低操作力，使操作人员用较小的手轮扭矩克服较大的轴向负载。需要注意的是，自锁能力与导程角、摩擦条件、加工精度相关，若用于人身安全相关的支撑场景，仍应在外部增加机械锁止或防坠结构，不能仅依赖传动副自锁。

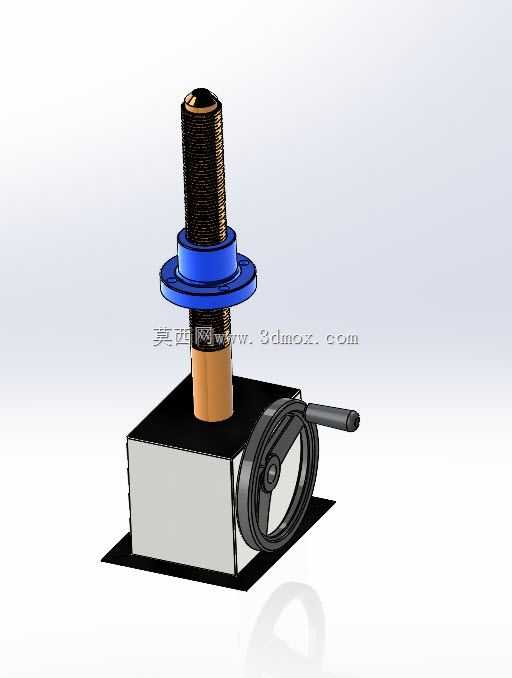

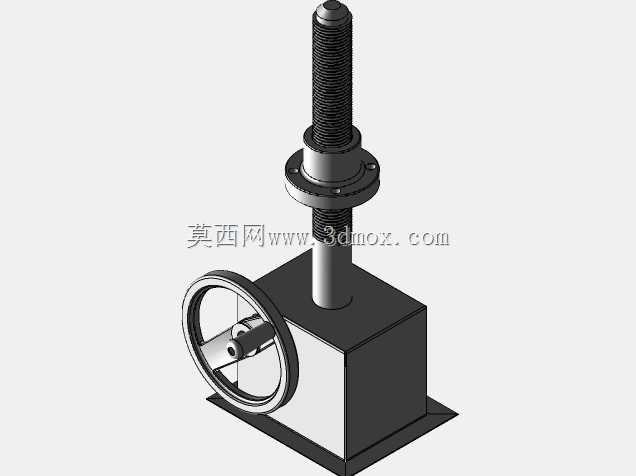

　　外形边界方面，模型整体由底部矩形箱体、侧向手轮、竖直螺杆或齿条、上部蓝色法兰导向座组成。箱体宽度决定了底部安装孔的布置范围，设计机架时应围绕底板预留平整安装面，并在箱体内部或下方考虑检修空间。手轮沿箱体侧面伸出，其直径直接影响操作力和安全距离：手轮越大，输入越省力，但占用的侧向空间也越大；设备布局时应保证手轮外缘到固定构件之间留有手部操作间隙。竖直方向上，升降件伸出长度随行程变化，上部螺纹段在最高位置时仍需保留足够啮合与导向长度，避免出现悬臂过长、导向不足或脱出风险。

　　安装配合上，底部箱体与机架接触面应控制平面度，防止装配后轴系受偏载。上部法兰导向座与箱体中心线需要保持同轴，若两处支承不同轴，升降件在往复运动中会产生附加弯矩，表现为手轮转动卡滞、局部磨损加快或螺纹受力不均。蜗杆支承处应设置合适的轴承或衬套，以承受径向力和少量轴向力；蜗轮输出部位则要关注端面间隙和背隙，间隙过大时升降位置会出现明显空程，影响微调精度。

　　实际选型时，可根据负载重量、升降速度、行程频率和操作空间调整关键参数。负载较大时，应优先校核蜗轮齿面接触强度、蜗杆轴刚度、齿条或螺纹副的承压能力，以及手轮轴销的剪切强度；轻载调节场合则可简化箱体结构，采用焊接箱体或型材支架降低制造成本。若设备需要频繁电动升级，该机构的蜗杆输入端也可替换为电机或减速电机连接，但需重新核算转速、效率、制动与限位方式。

　　建模过程中，各零件之间的装配关系比较典型：手轮与蜗杆同轴固定，蜗杆与蜗轮保持正确中心距和啮合侧隙，蜗轮输出件与竖直升降件形成运动转换，法兰导向座约束升降件的径向自由度。箱体内部应预留润滑空间，蜗轮蜗杆副通常采用脂润滑或油润滑，壳体上可根据维护需要设置注油、排油和观察结构。外部裸露的螺纹或齿条部位应考虑防尘罩、护套或防护盖板，尤其在粉尘、切屑较多的车间环境中，污染物进入啮合区会加速磨损并破坏自锁稳定性。

　　整体来看，该组件不是追求高速连续运转的传动装置，而是强调手动操作、减速增扭、位置保持和紧凑安装的调节机构。设计时应把箱体安装面、手轮操作空间、上部导向同轴度、升降极限位置和安全防护作为重点，在满足承载的前提下减少零件数量，使装配、检修和日常润滑都更加方便。
