罐用高剪切均质乳化搅拌机头

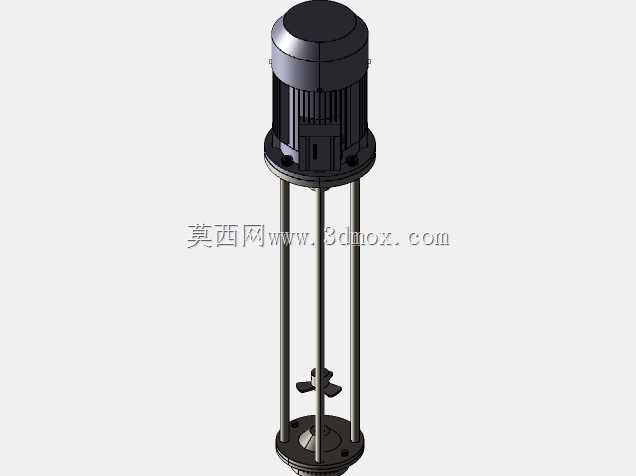

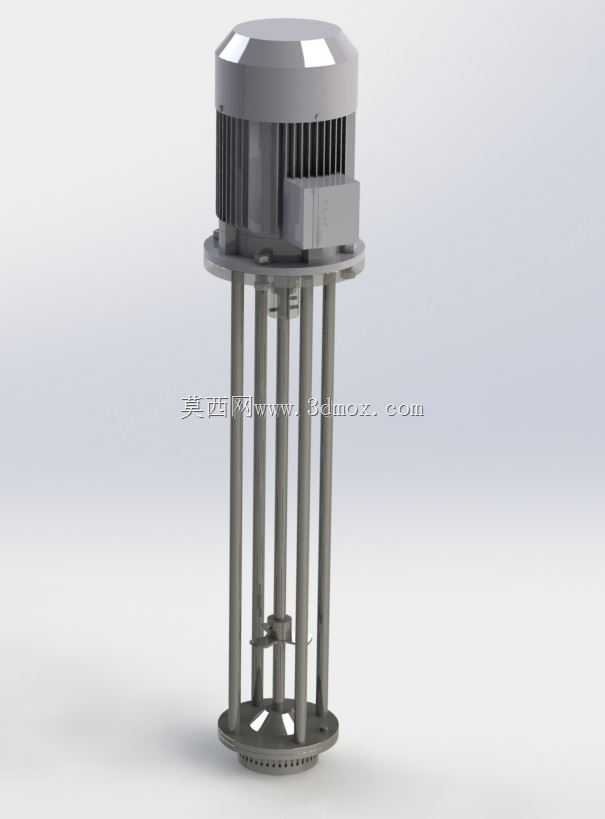

　　这套结构呈现的是一台伸入罐内作业的高剪切均质乳化搅拌装置，上部为驱动电机段，中部由多根平行导柱构成支撑框架，下部连接带剪切叶轮与定转子工作腔的搅拌头，整体通过底部法兰盘固定在罐体顶盖或安装支座上。这类设备在食品乳品、日化膏霜、涂料油墨、精细化工等行业应用十分普遍，凡是需要把互不相溶的液相、固相粉体快速分散到液体基体中，完成乳化、均质、悬浮、溶解的工况，都会采用这种伸入式高剪切机头。

　　从实际用途看，它区别于普通桨叶搅拌的核心在于底部工作头：高速旋转的转子在定子配合下形成强吸力，将罐内物料从下方和侧向吸入工作腔，经过定转子间隙时承受高频剪切、撞击与湍流，再从定子孔道高速甩出，在罐内形成循环。物料反复通过剪切区，短时间内即可实现细化粒径、破乳再乳化、粉液均匀分散的效果。做酱料、乳液、树脂浆料时，这种机头能明显减少结团和沉底。

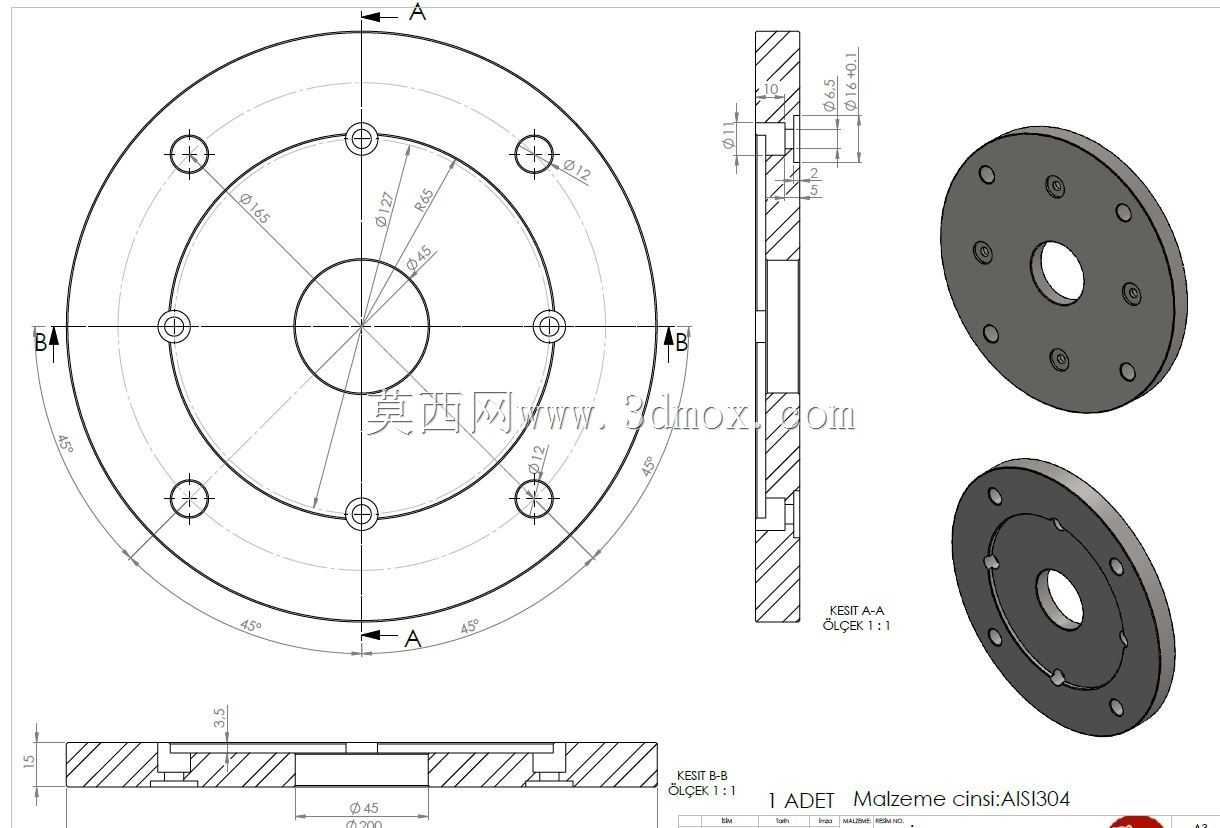

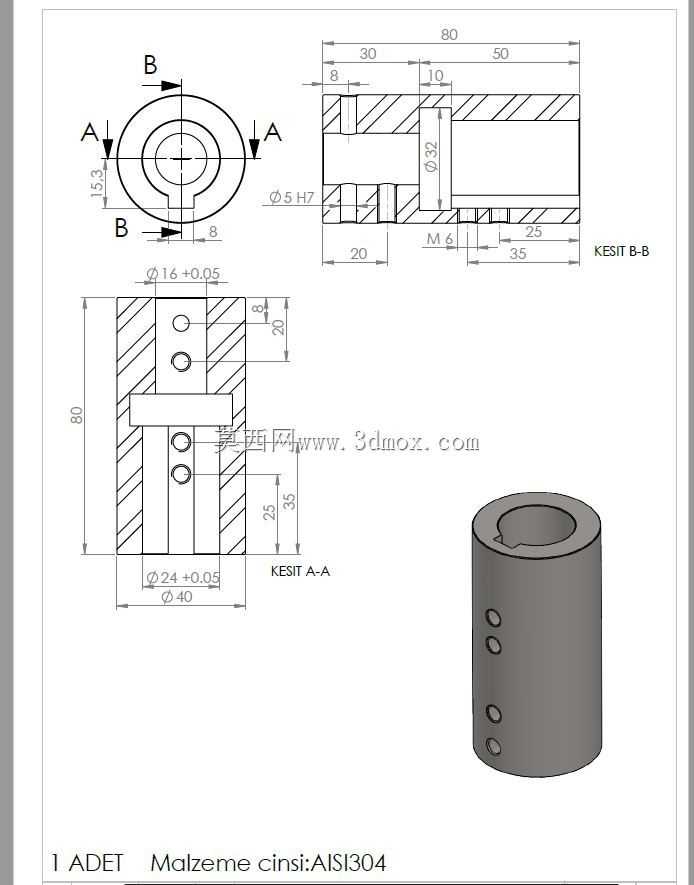

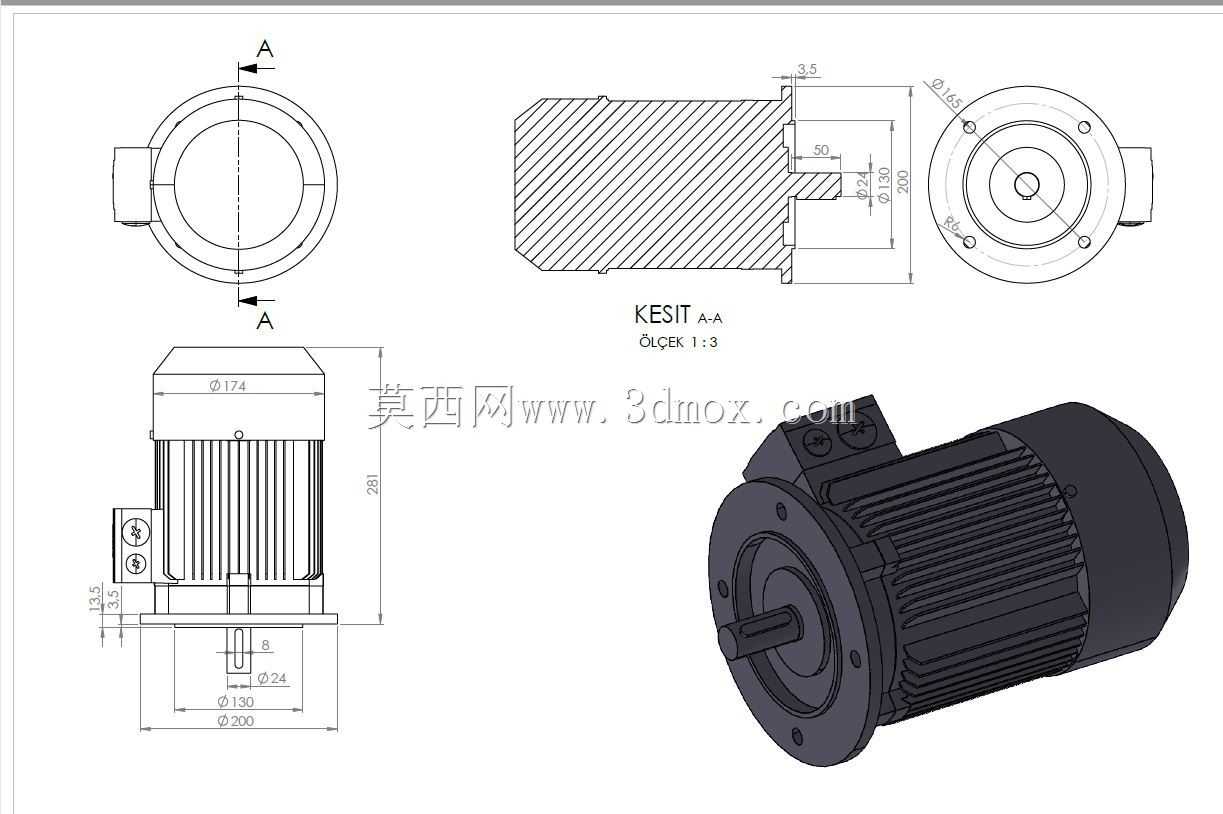

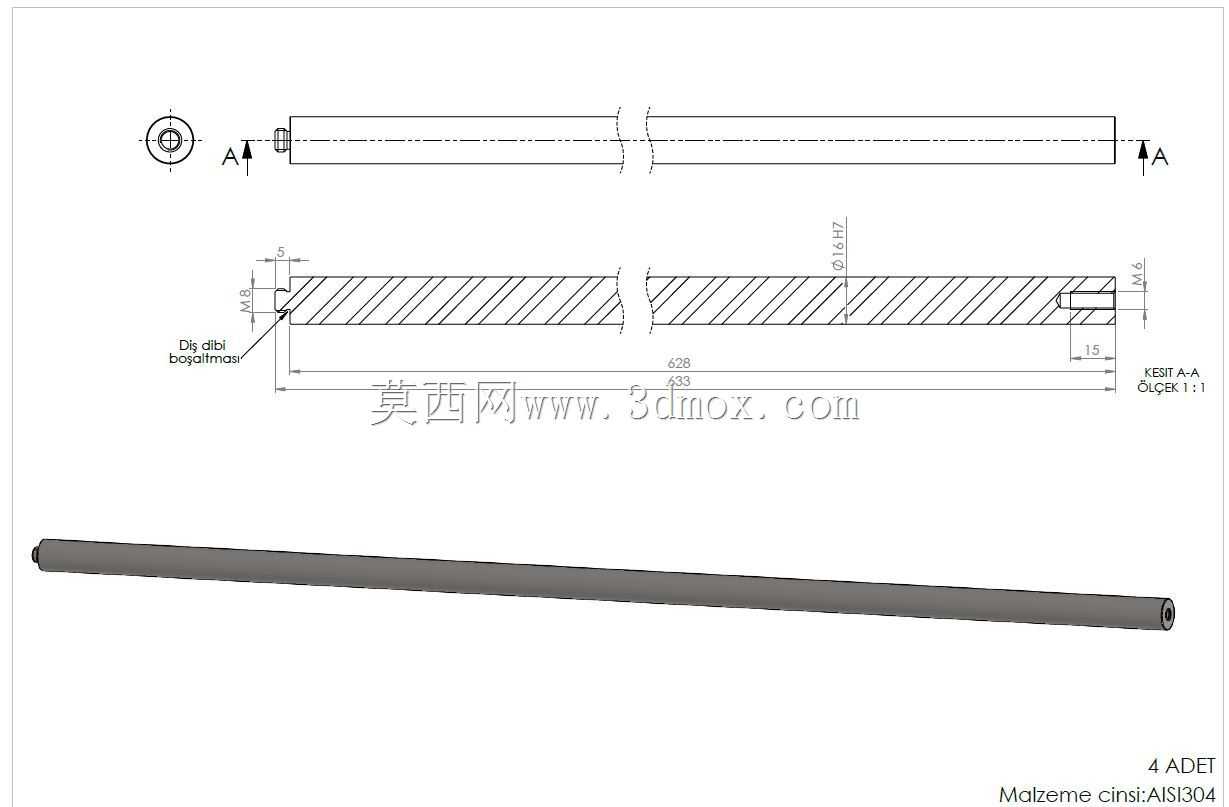

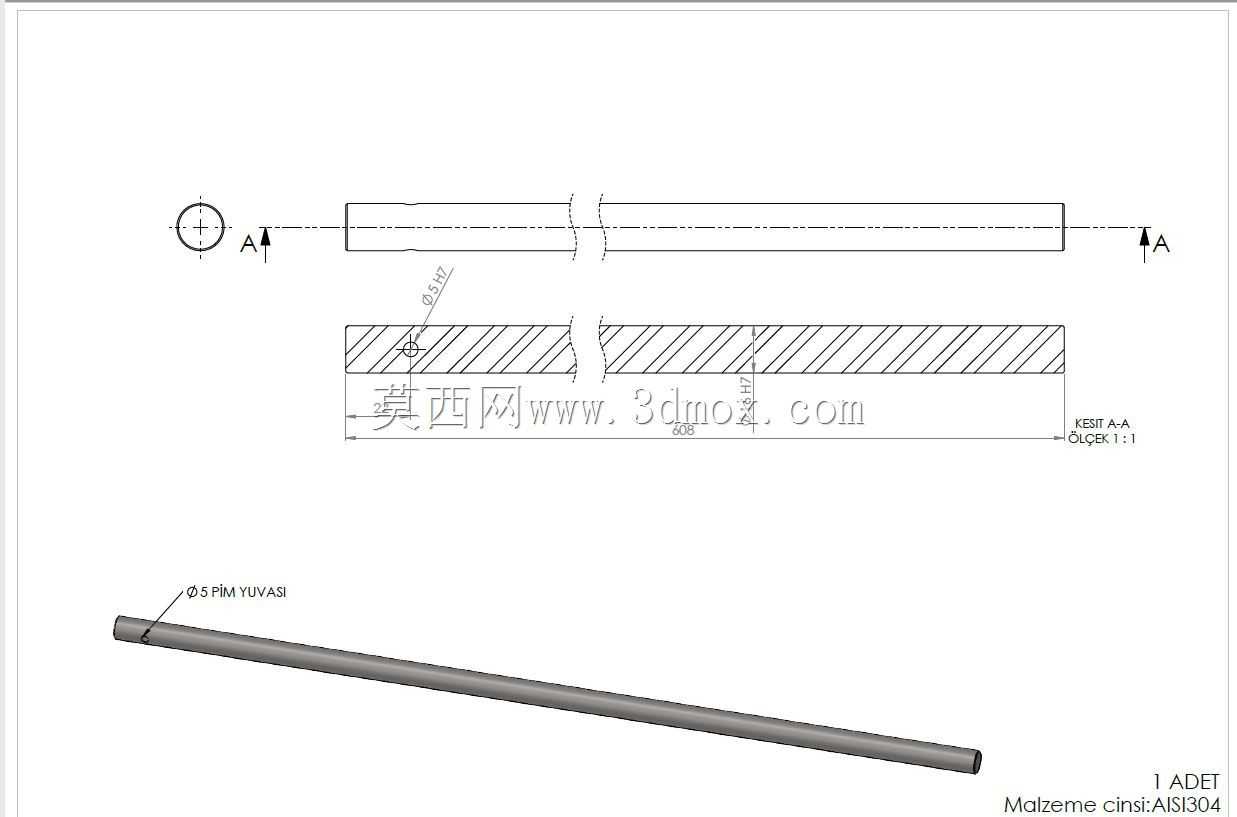

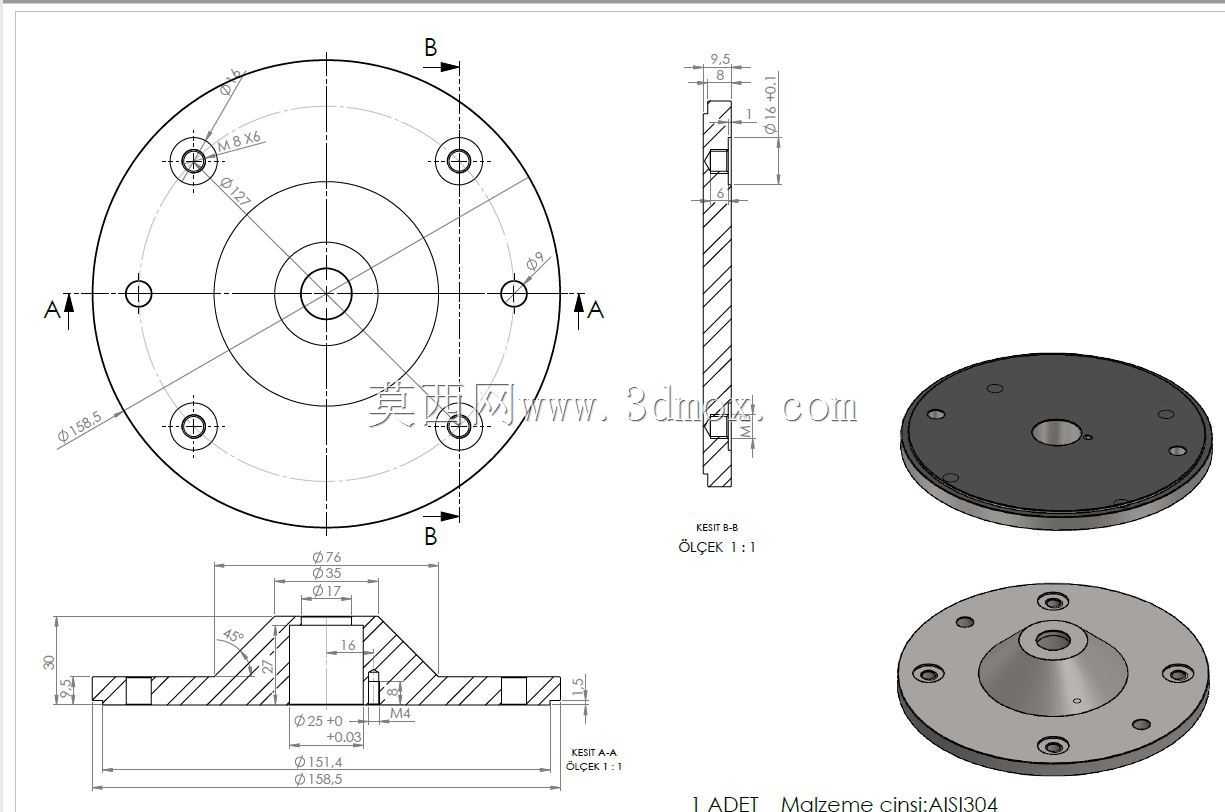

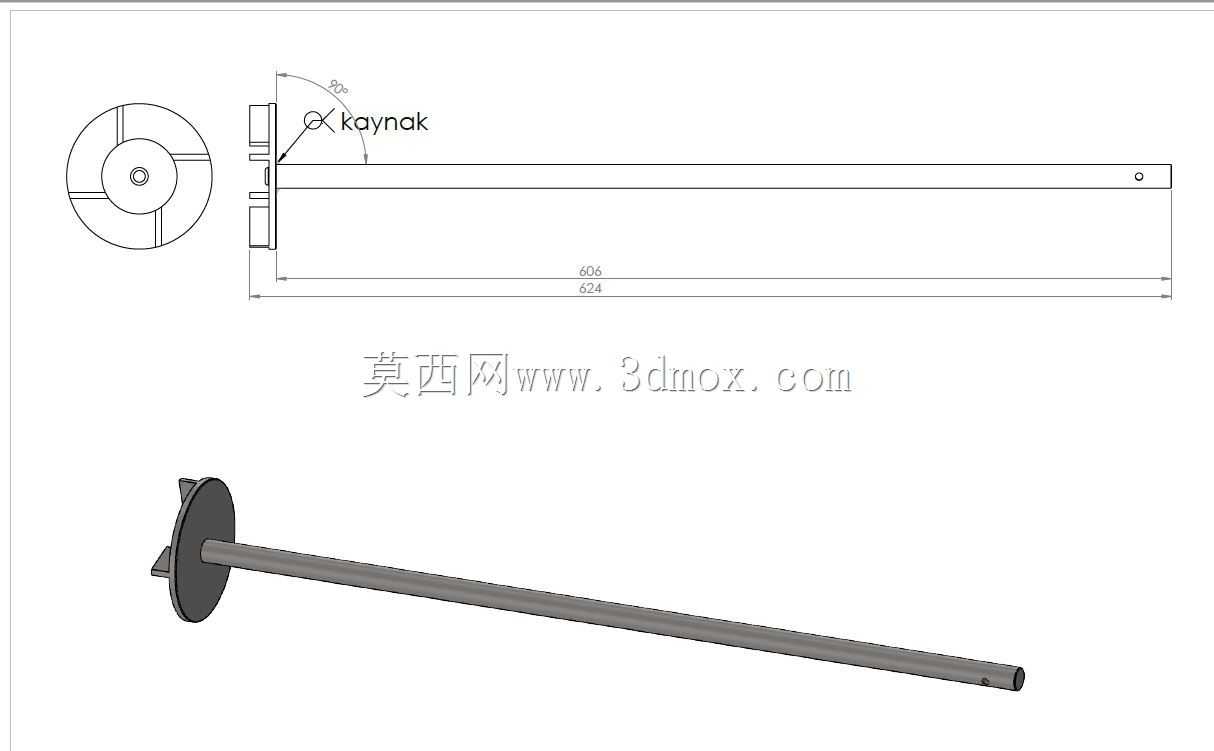

　　结构设计上，上部电机外壳带散热筋，顶部端盖做了多边形造型，壳体周向布置通风槽，保证长时间运行的散热。电机输出轴通过联轴器与下方主轴相连，主轴藏在导柱围成的框架内部，多根立式导柱上下分别连接电机安装法兰和底部工作法兰，既承担整机吊装刚性，又让中段保持通透，便于物料在框架周围自由流动，避免形成搅拌死角。底部圆盘法兰是关键安装边界，盘上均布螺栓孔，与罐顶法兰对位锁紧，安装时需核对法兰外径、螺栓孔分布圆直径以及主轴伸入罐内的有效长度。

　　选型与建模时要重点把控几个尺寸边界：一是整机插入高度，即法兰面到工作头底端的距离，必须保证工作头浸没在最低液位以下，防止空转吸气；二是导柱围成的框架外径，决定罐顶开孔尺寸和人孔能否通过；三是底部工作头直径，它与罐径存在配比关系，过小循环不足，过大则靠近罐壁流场受限；四是法兰密封面形式，卫生级工况常配快装或平面密封，化工工况则需考虑耐压与防腐。

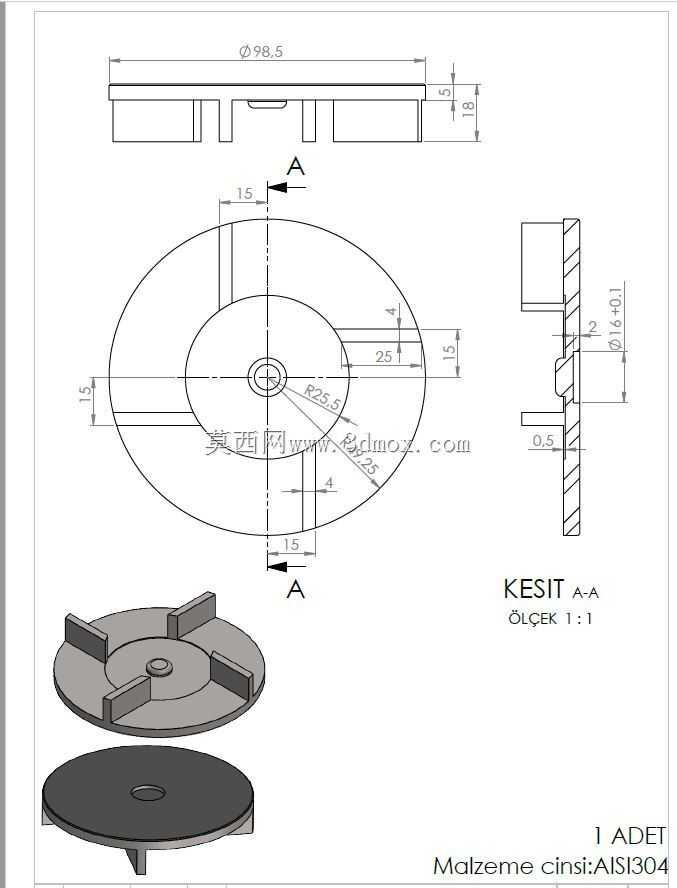

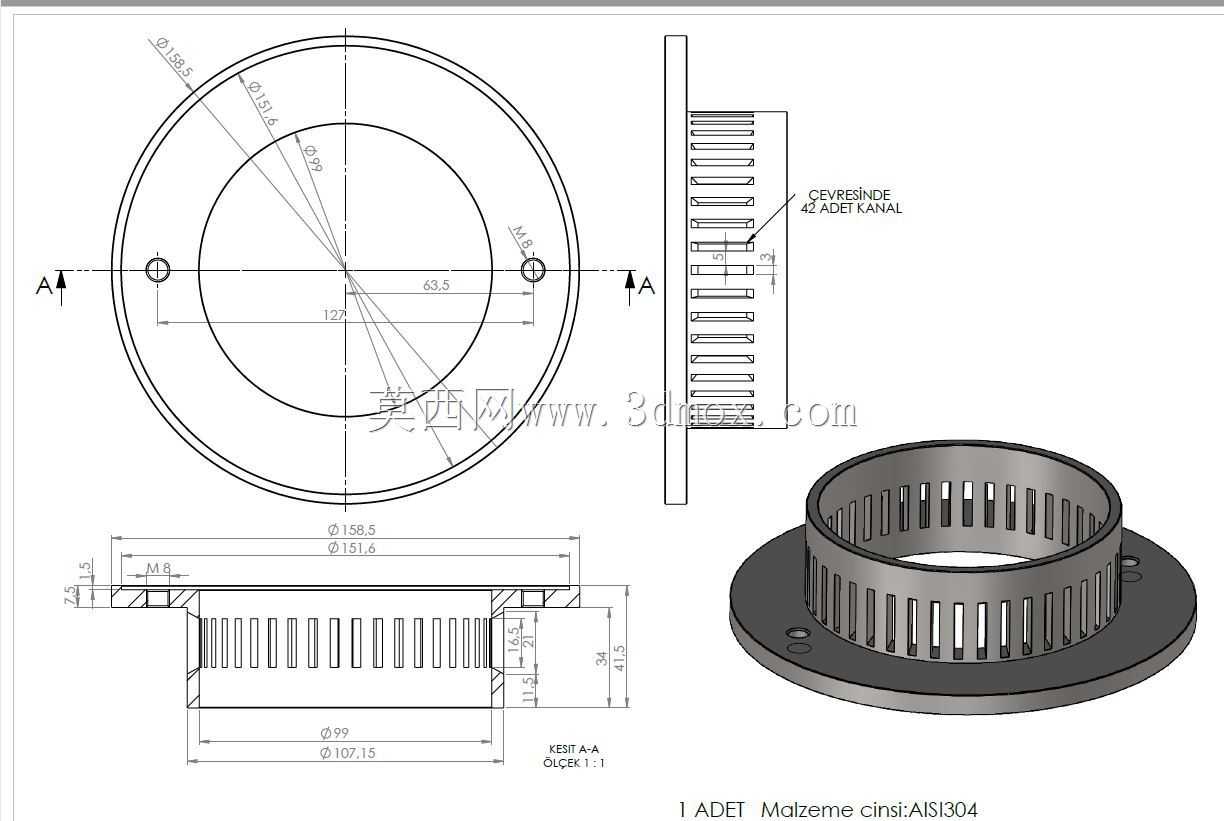

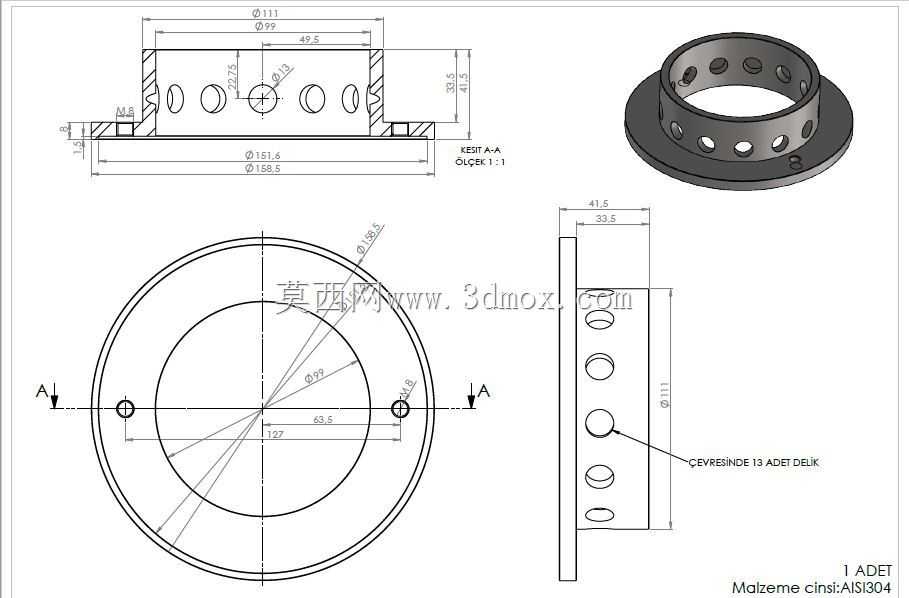

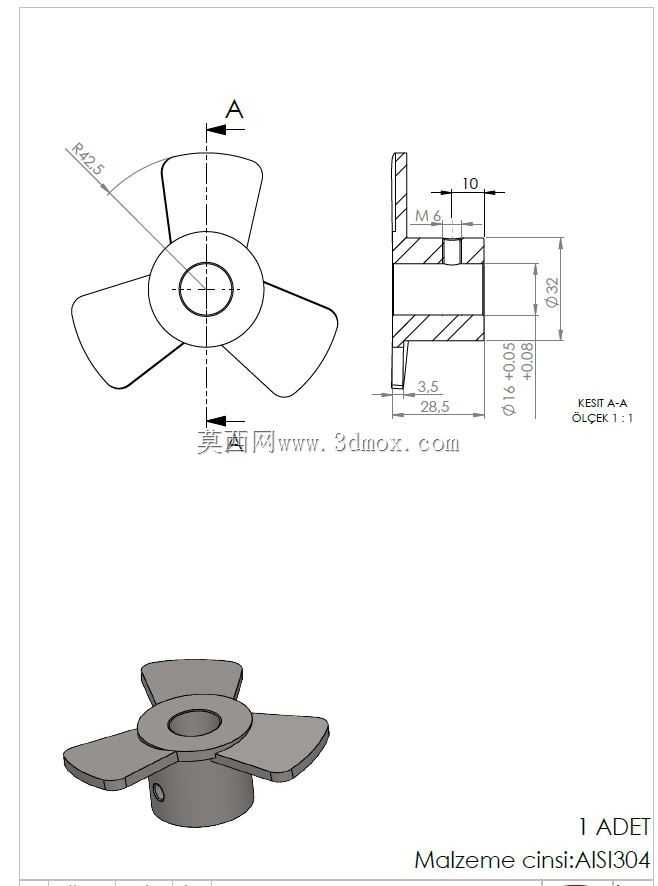

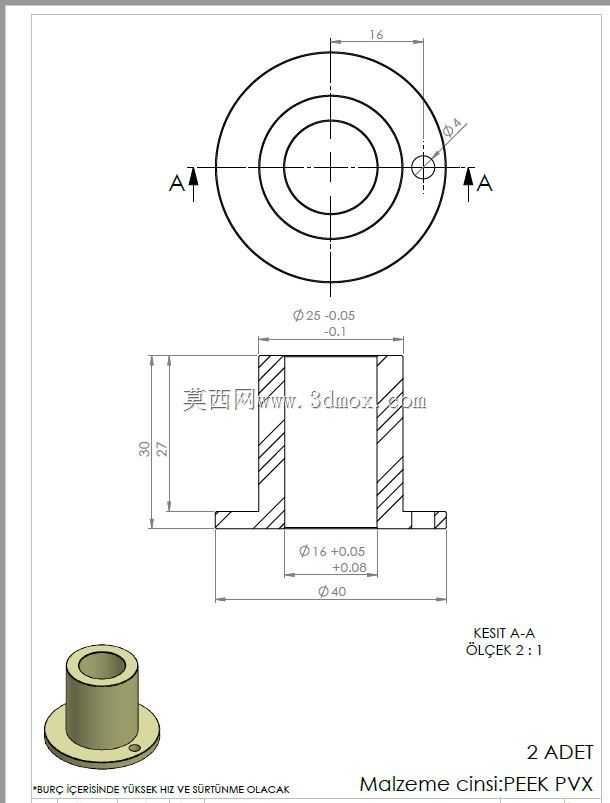

　　三维建模时，电机壳体的散热筋、顶部端盖倒角、定子头的开槽与叶轮叶片都是需要细化的特征。导柱与上下法兰的焊接或螺纹连接关系要表达清楚，主轴同心度直接影响高速运转稳定性，装配中应体现轴承位与密封位。材质上与物料接触部分多采用不锈钢，轴封处根据工况选配机械密封，防止物料沿轴泄漏。整体结构紧凑、悬臂插入罐内，无需额外罐外管路，是批次式混合生产中非常典型的在线乳化单元。
