内啮合齿圈式行星传动构件

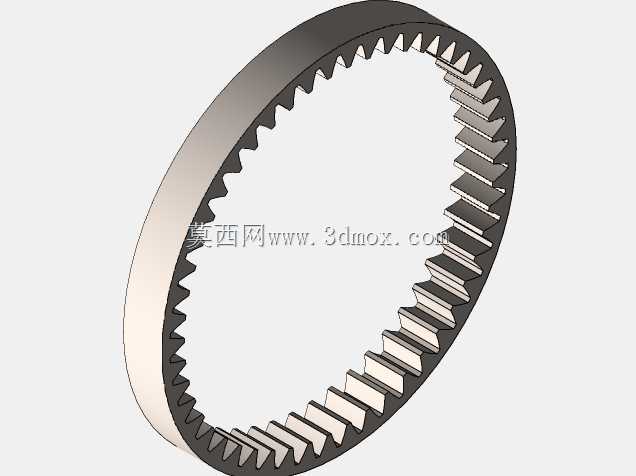

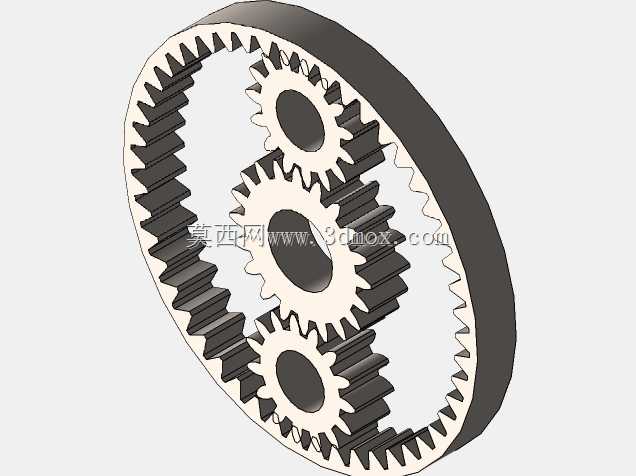

　　在行星减速机构、伺服驱动末端、小型动力传输单元的布局里，内齿圈往往是决定整套传动包络尺寸的核心零件，这一齿圈构件采用薄壁环形基体搭配内周连续渐开线齿形的结构，没有额外外置法兰与冗余凸台，整体轮廓为规整圆环，可直接嵌入行星轮系的内腔边界，和居中布置的太阳轮、周向均布的行星轮形成完整内啮合传动副。现场做结构选型时，最先要核对的就是齿圈的径向安装空间：薄壁环的外径直接和减速箱内壁的定位止口配合，装配时可采用过盈压装或者侧壁卡簧限位的方式固定，内周齿顶圆、齿根圆的径向尺寸要和行星轮的外齿参数严格匹配，齿宽方向的轴向厚度要覆盖所有行星轮的啮合接触宽度，避免轮齿啮合时出现轴向错位、偏载啃齿的问题。从实际工况使用角度看，

　　这类内齿圈常应用在小体积大减速比的传动场景里，比如小型伺服转台、水下推进器动力端、紧凑布局的遥控作业设备行走驱动单元，相比外啮合平行轴传动，内啮合的啮合重合度更高，轮齿接触时的滑动摩擦占比更小，运转时的冲击噪音更低，相同承载能力下整套传动机构的径向尺寸能压缩三成以上，非常适合安装空间受限的便携动力设备。设计这套齿圈的三维结构时，首先要锁定内齿的渐开线参数，根据配对行星轮的模数、齿数、压力角反推内齿圈的齿廓坐标，内齿的齿顶圆位于齿根侧、齿根圆位于齿顶侧，和外齿轮的齿形拓扑方向完全相反，建模时如果直接沿用外齿轮的拉伸逻辑很容易出现齿形干涉，需要单独绘制内齿的齿槽切除轮廓，沿环形基体的内周做圆周阵列，阵列数量和内齿总齿数完全对应。

　　齿形的轴向两端做了微小的倒角引导，既可以在压装行星轮组件时起到导入导向作用，也能去除机加工后齿端的锐边毛刺，避免装配过程中刮伤配对轮齿的啮合面。薄壁环形的基体厚度经过受力校核，既要保证轮齿受载时齿根位置不会出现弯曲变形，也要避免环壁过厚造成整体重量超标、材料浪费，在轻量化要求高的航模、小型水下设备场景里，这个壁厚平衡直接关系到整套驱动单元的负重表现。实际装配对接时，齿圈的外周圆柱面作为主要定位基准，和箱体内孔的配合公差通常选过渡配合，既保证工作时齿圈不会随行星轮的摩擦力发生跟转，也方便后期维护时拆解更换；如果是大扭矩重载场景，还可以在齿圈外周额外加工定位键槽，通过平键传递扭矩，杜绝周向打滑的风险。齿圈的端面和箱体内腔的台阶面贴合，

　　控制整个行星轮系的轴向窜动量，配对的行星架端面和齿圈端面之间要预留合理的侧向间隙，补偿运转温升带来的热膨胀量，避免出现轴向顶死、运转卡滞的故障。轮齿的啮合侧隙需要在建模阶段就提前预留，根据传动精度等级、工况温度波动范围、零件加工公差带计算合理侧隙，侧隙过小会导致运转时轮齿卡死、润滑脂无法进入啮合接触面，侧隙过大则会让正反转切换时出现明显回程间隙，降低整套传动的定位精度。这类内齿圈的加工通常采用插齿或者拉齿工艺完成内齿成型，三维建模时齿形的渐开线起始圆、齿根过渡圆角都要和工艺加工路径匹配，不能出现理论齿形和加工刀具轨迹冲突的问题，齿根位置的过渡圆角要平滑过渡，降低应力集中系数，避免反复受载后齿根位置萌生疲劳裂纹。在整套行星传动的布局里，内齿圈作为固定构件时，动力从太阳轮输入、行星架输出，就能获得大减速比的动力输出；如果将内齿圈作为输出构件、行星架固定，也能实现特殊速比的动力传递，不同的固定方式适配不同的设备动力需求，设计时可以根据整机的传动比分配灵活调整齿圈的限位结构。
