气动离合与制动集成装置结构设计

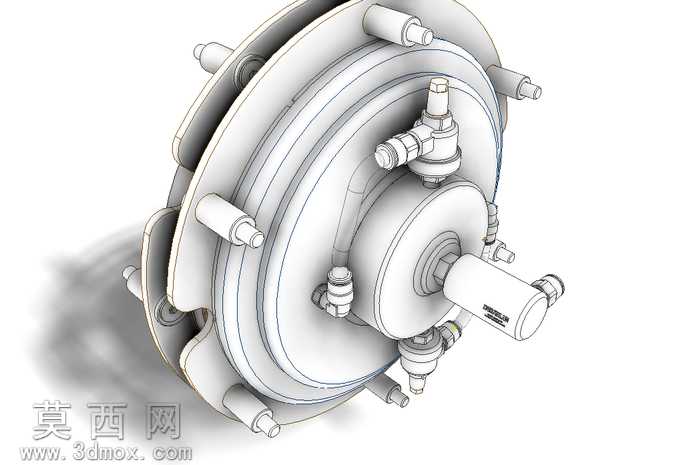

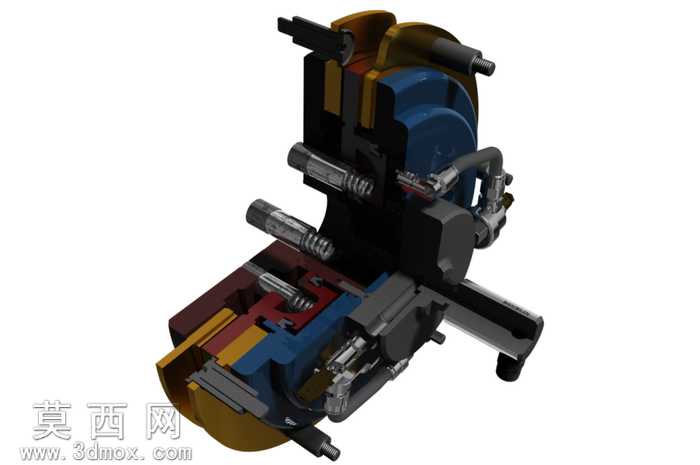

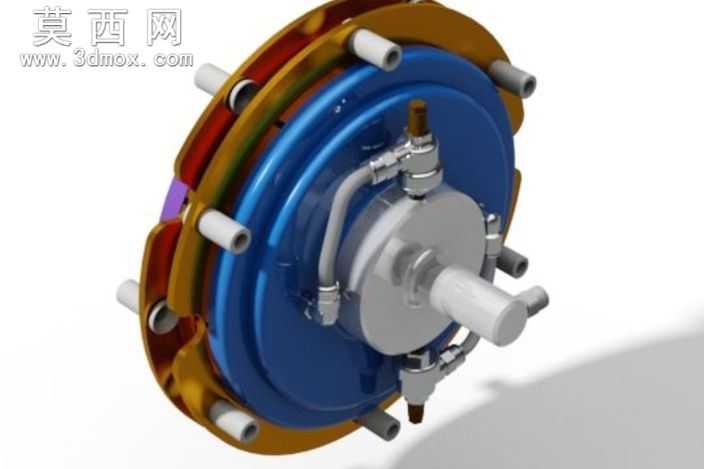

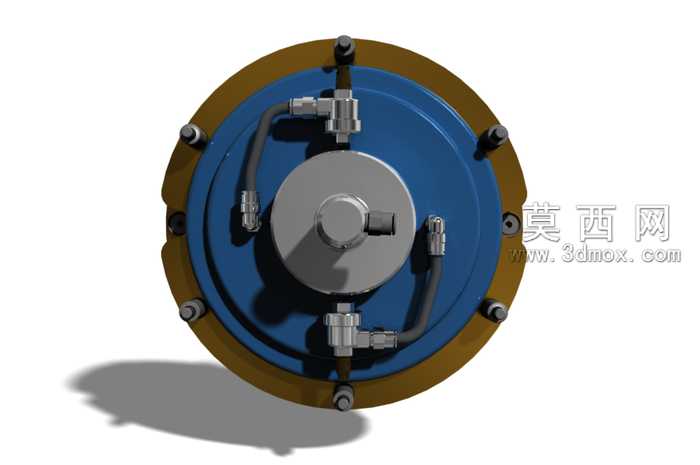

本作品为气动驱动的离合与制动集成装置三维建模成果，建模过程中严格遵循机械传动部件的设计规范，对各组成零件的尺寸公差、装配关系进行了精准还原。整体模型采用分层装配的建模思路，首先完成缸体、活塞、摩擦副、弹簧组、气动管路接头等核心零件的独立建模，针对活塞的密封槽、弹簧的螺旋参数、摩擦片的沟槽纹理等细节特征，均通过参数化建模方式实现，保证特征尺寸的可调整性。材质渲染阶段，对缸体类结构件赋予金属铸铁材质，调整粗糙度参数还原铸造表面的哑光质感；活塞、传动轴等运动部件赋予合金钢材质，添加轻微金属反光效果体现加工面的精度特性；摩擦片部分采用复合材料材质设置，通过漫反射贴图还原摩擦材料的颗粒质感；气动管路接头、密封件则分别赋予金属镀锌与橡胶材质，通过不同的反光度、透明度参数区分各零件的材质属性，让整体装配模型的视觉层次清晰可辨。结构设计上，该装置将离合器与制动器功能集成于同一气动回路下，当缸内通入压缩空气时，气压推动活塞轴向移动，一方面压缩复位弹簧，另一方面推动摩擦副压紧实现扭矩的传递，此时制动侧的摩擦副处于分离状态，动力可正常输出；当气压释放时，复位弹簧推动活塞回位，离合侧摩擦副分离切断动力，同时制动侧摩擦副被压紧实现快速制动，这种集成化设计有效缩减了传动系统的轴向安装尺寸，减少了单独设置离合与制动部件的空间占用。建模过程中对气动腔的密封路径、弹簧的预压缩量、摩擦副的接触行程均做了运动仿真层面的校验，确保各运动部件在动作行程内无干涉，活塞的移动行程与弹簧的弹力参数匹配合理，能够满足不同扭矩水平下的离合与制动需求，整体模型完整还原了该集成装置的工作原理与结构细节，可用于传动系统的方案展示、结构优化参考以及教学演示使用。
