木质抽屉式服务器机箱散热结构

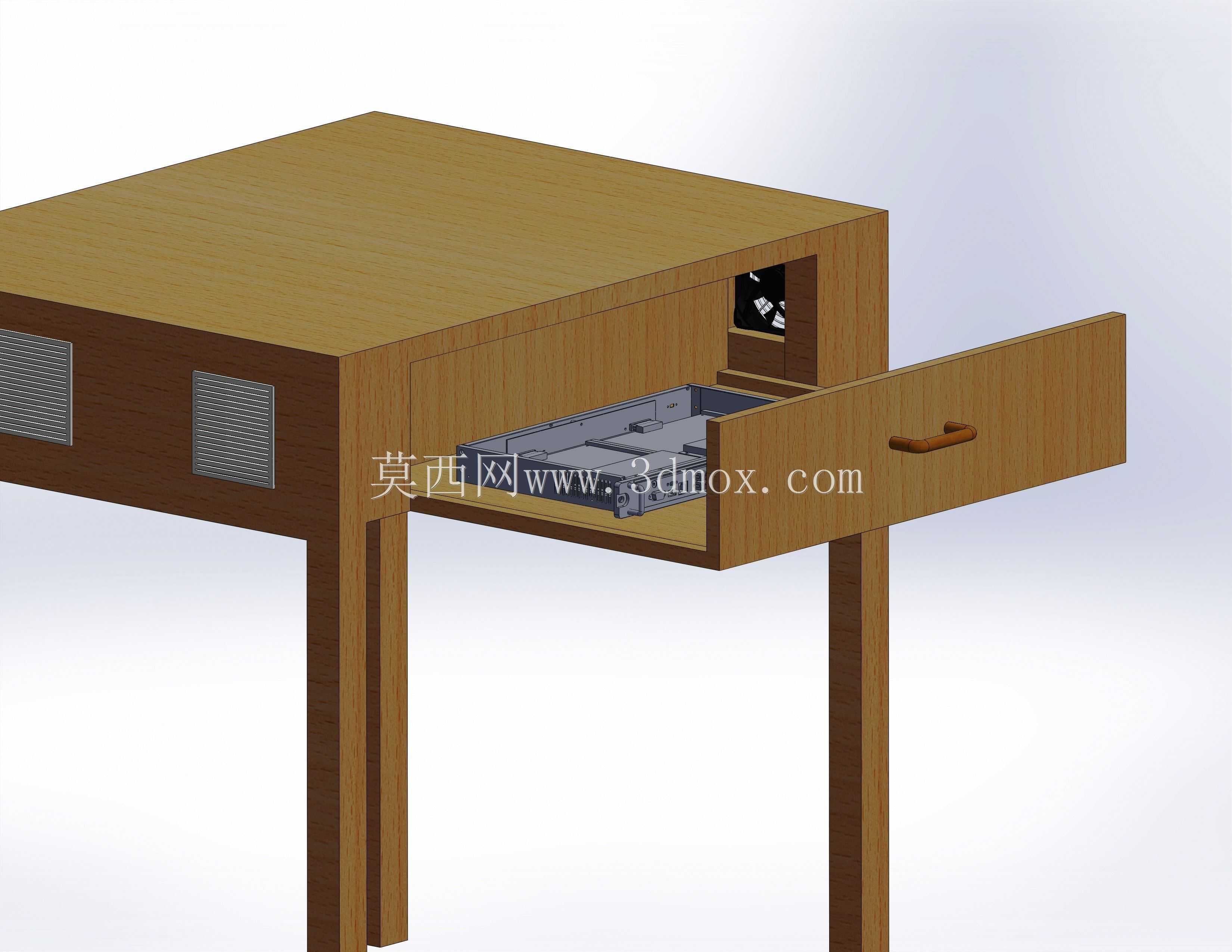

　　这套结构围绕小型服务器或网络存储设备的桌面承载与散热需求展开，主体采用类似木质抽屉的开放式承载形式，内部放置服务器主板托盘，侧板形成侧向围护，前侧设置抽拉把手，便于将核心电子模块从柜体或桌位中拉出维护。实际布置时，设备可嵌入办公桌、控制台或弱电工位下方，利用抽屉式边界完成线缆整理、硬件检修和日常插拔操作，避免传统立式机箱占用桌面空间，也减少设备裸露带来的磕碰风险。

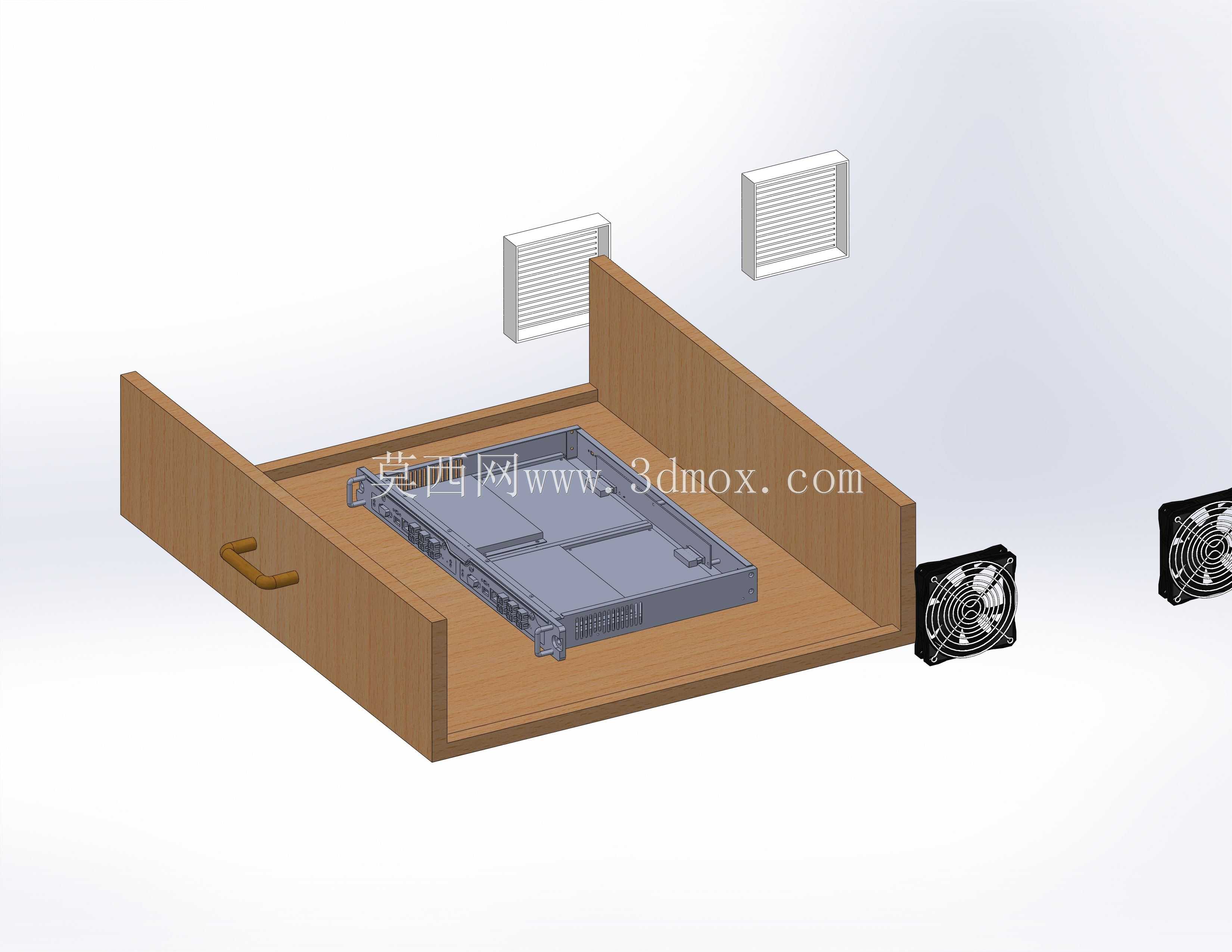

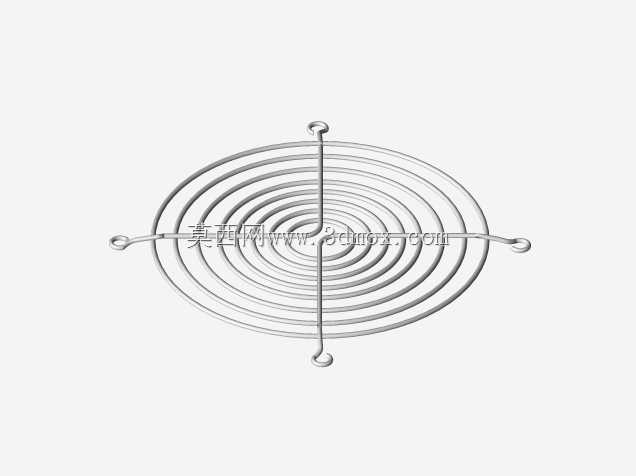

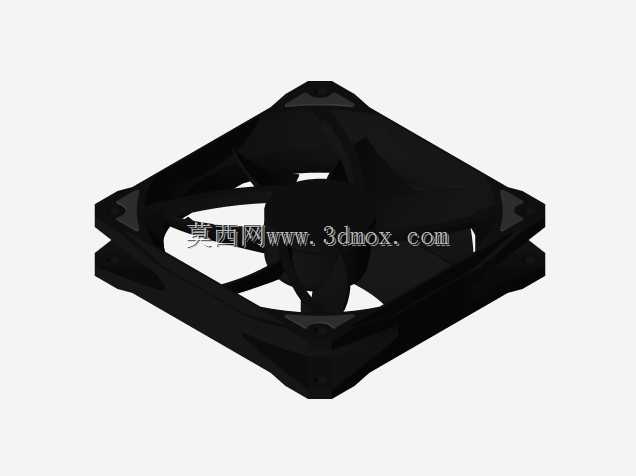

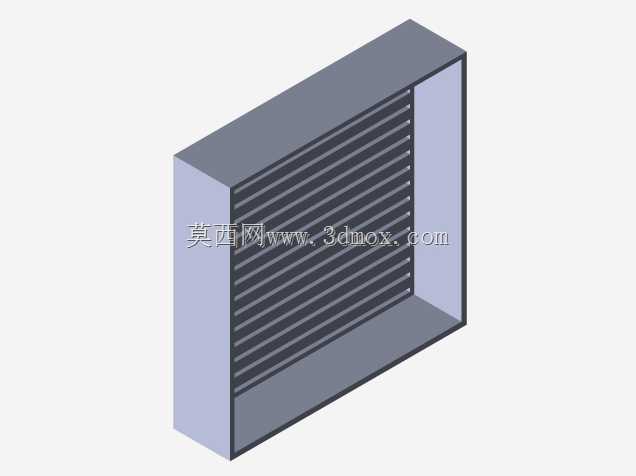

　　散热部分是该结构的重点。模型在承载腔外侧配置了轴流风扇，风扇位于侧板附近，能够对准服务器主板或硬盘区域形成强制对流；两块矩形通风栅布置在后侧或上方围护面，作为进风、出风或回风通道，使气流穿过电子元件表面后排出。工程建模时需要关注风扇安装孔位、通风栅有效开孔面积、风道遮挡关系以及风扇与木质侧板之间的减振间隙。若风扇直接贴紧板材，长期运行可能传递振动并产生噪声，因此在实物转化中通常会预留螺钉固定位、减振垫空间和线束走线槽。

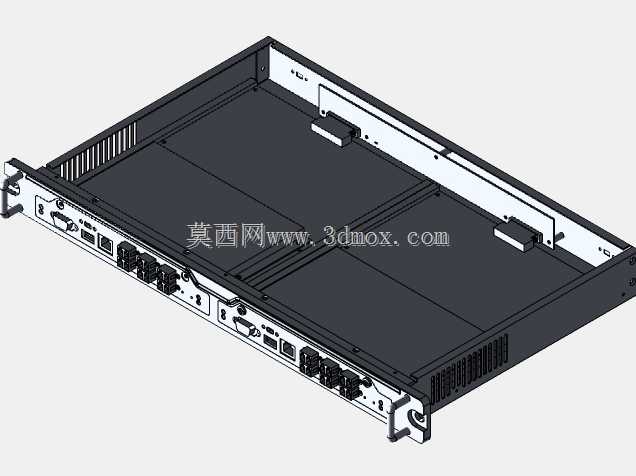

　　从功能分区看，底部托盘承担服务器主板、电源模块或硬盘托架的支承任务，托盘边缘的折边和限位结构可以约束电子模块在抽拉过程中的位移。两侧立板不是单纯装饰件，而是构成防护边界，能够降低异物落入、线材横向拉扯和搬运碰撞对主板的影响。前侧把手的位置符合抽屉抽拉受力方向，建模时应保证把手与前面板连接区域有足够厚度，若采用木质材料，需要考虑螺钉拉脱力；若转为钣金或铝型材方案，则可在折弯边增加压铆螺母或加强衬板。

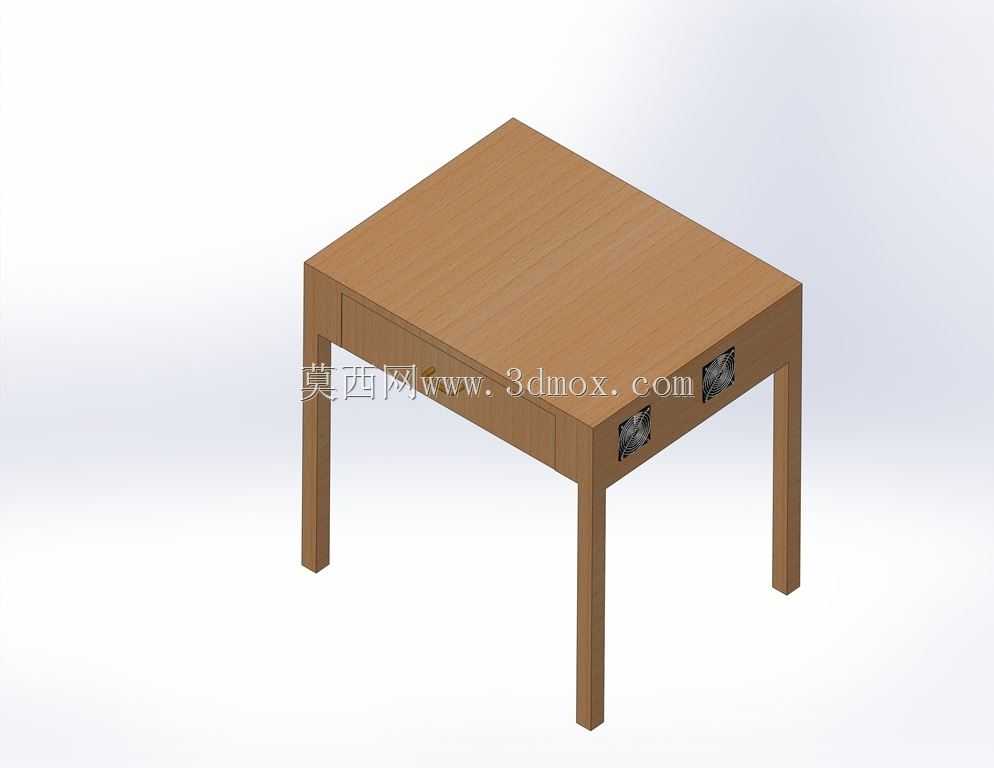

　　外形尺寸方面，该类结构的边界由内部服务器托盘尺寸决定，长宽方向需覆盖主板、电源与走线余量，高度方向则要兼顾风扇厚度、通风栅凸起和上方散热空间。安装时不能只按模型外轮廓预留位置，还应在抽屉后侧留出线缆弯曲半径，在风扇外侧保留排风距离，在通风栅前方避免被柜体背板完全封死。若设备推入封闭桌腔，排风侧与家具壁面之间应形成通畅气流通道，否则风扇虽然运转，热空气仍会在腔体内循环，导致服务器进风温度升高。

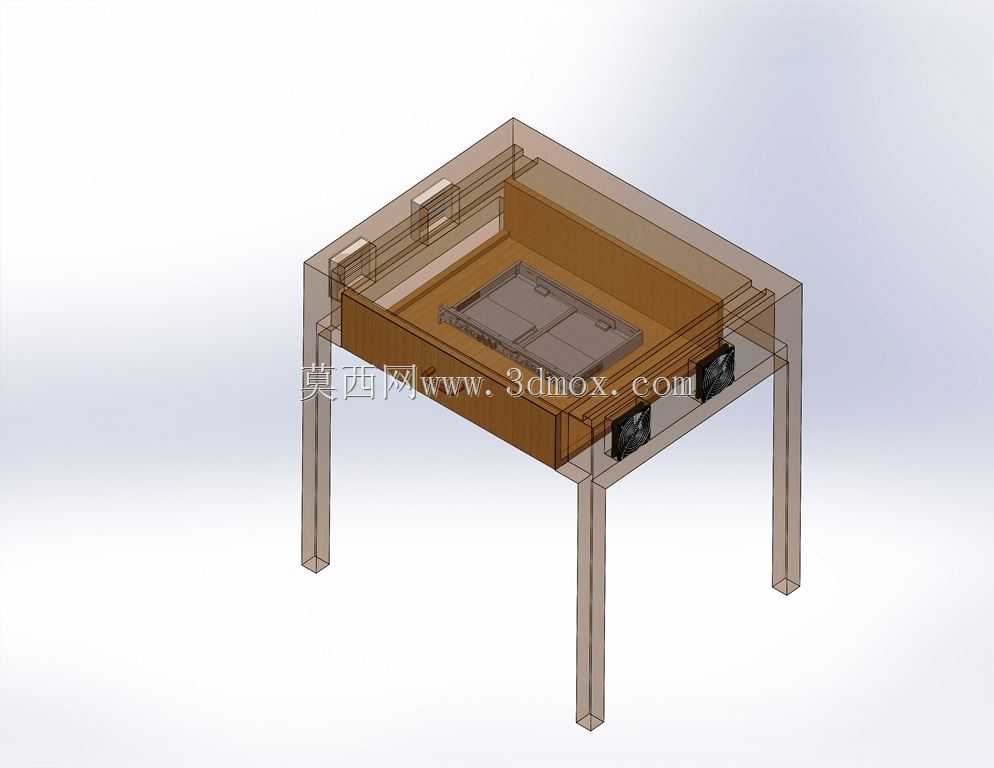

　　设计思路上，模型把服务器承载、抽拉维护和强制风冷整合在同一小型框架内，适合办公环境、小型机房工位、实验台测试架以及局域网数据节点。结构并不追求复杂钣金曲面，而是强调可制造性和装配关系：托盘平面负责承重，立板负责防护，风扇负责主动散热，通风栅负责气流组织，把手负责维护操作。各部件之间的位置关系清晰，便于在三维软件中检查干涉、调整孔位，并根据实际电子设备尺寸修改腔体宽度和风扇数量。

　　对于结构设计人员而言，后续细化时应重点核对主板接口与抽屉开口方向，确保网线、电源线和显示线缆在推入状态下不受挤压；风扇供电线可沿侧板内侧走线，并在抽拉行程范围内预留长度，避免反复拉动后接头受力。若用于长期运行场景，还应在木质材料表面考虑耐热与防火要求，或在服务器托盘附近增加金属隔热衬板，使热源与围护材料之间保持合理隔离。整体模型提供了一个直观的桌面服务器承载方案，可作为非标机箱、弱电抽屉、嵌入式工作站和小型网络设备柜的结构参考。
