筒式过滤器配套连接法兰环结构

　　在流体管路配套的过滤单元设计里，这类环形法兰件是筒式过滤器两端对接管路时的核心承压连接件，日常在净水处理管路、小型化工药剂输送管线、液压站回油过滤段、轻工制程的流体净化工位都能见到它的身影。它不像带颈对焊法兰那样承担大管径高压管线的重载对接，更多是适配紧凑型卡图斯系列筒式过滤器的端面压紧需求，把滤芯、滤筒端盖和外接管路的对接面牢牢压合，避免带压流体从配合缝隙处发生渗漏。

　　从实际装配逻辑来看，这个零件的整体形态为等厚度扁平圆环，没有额外的凸台、颈管或者外接支管，内外圆均为连续同轴回转面，轴向厚度均匀，端面平整度要求较高。设计之初首先要匹配对应筒式过滤器的筒身外径与内部通径：内孔尺寸需要避开滤芯端部的定位凸缘，保证流体穿过滤芯后的通流截面不会被法兰环额外遮挡，减少不必要的沿程压损；外圆尺寸则要和过滤器配套的快压卡箍、或者对接配对法兰的密封边界完全对齐，外径过小会导致密封垫片压合面积不足，外径过大则无法装入配套的卡箍卡槽，现场装配时会出现卡箍无法锁合的问题。

　　很多新手工程师在建模这类环形法兰时，容易直接按普通平垫片的思路绘制，忽略端面的平面度公差预留。实际工况里，这个法兰的两个平行端面分别贴合滤筒端盖和外接管路法兰面，中间夹装密封垫片，如果端面存在翘曲、或者建模时残留了不必要的倒角台阶，压紧后垫片局部压应力不均匀，低压工况下可能短时间看不出问题，当管路运行压力出现波动、或者设备启停产生水锤冲击时，密封面就容易出现微渗。建模时要保证两个端面为平行的精加工面，边缘的倒角仅做去毛刺处理，不能在密封覆盖区域内开设凹槽或者缺口。

　　从安装边界角度梳理，该法兰属于薄型环件，轴向占用空间极小，非常适合安装在布局紧凑的通讯基站冷却管路、小型实验台流体回路这类管线排布密集的场景：不需要预留太长的法兰对接轴向行程，只要在滤筒端部和配对法兰之间留出略大于法兰厚度加垫片厚度的间隙，穿入周向布置的紧固件或者套入卡箍之后，逐步对称锁紧压紧力即可。这里要注意，因为环件本身厚度不大，锁紧时不能单侧过度用力，否则环形件会出现轻微的翘曲变形，尤其是采用非金属材质或者薄不锈钢板材加工时，不对称锁紧带来的内应力会让环件端面脱离密封平面，后续运行中渗漏的排查会非常麻烦。

　　功能特性上，这个法兰环不直接参与过滤杂质的拦截，它的核心作用是提供均匀的轴向压紧力，把筒式过滤器的滤芯密封边完全压贴在端面上，让待过滤流体只能从滤芯的过滤介质穿过去，不会出现流体从滤芯旁侧短路、未经过滤就直接流向下游管路的情况。如果选型时错用了内孔过大的法兰环，滤芯端部的密封边没有被法兰端面完全压住，哪怕紧固件锁得再紧，流体也会从滤芯和筒壁的缝隙旁通，过滤精度完全达不到设计要求。反过来如果内孔做的过小，又会挤占通流面积，相同流量下介质流过法兰内孔的流速升高，压损增大，泵组的负载会无谓上升，长期运行还会在法兰内孔边缘形成湍流冲蚀，影响整套过滤单元的使用寿命。

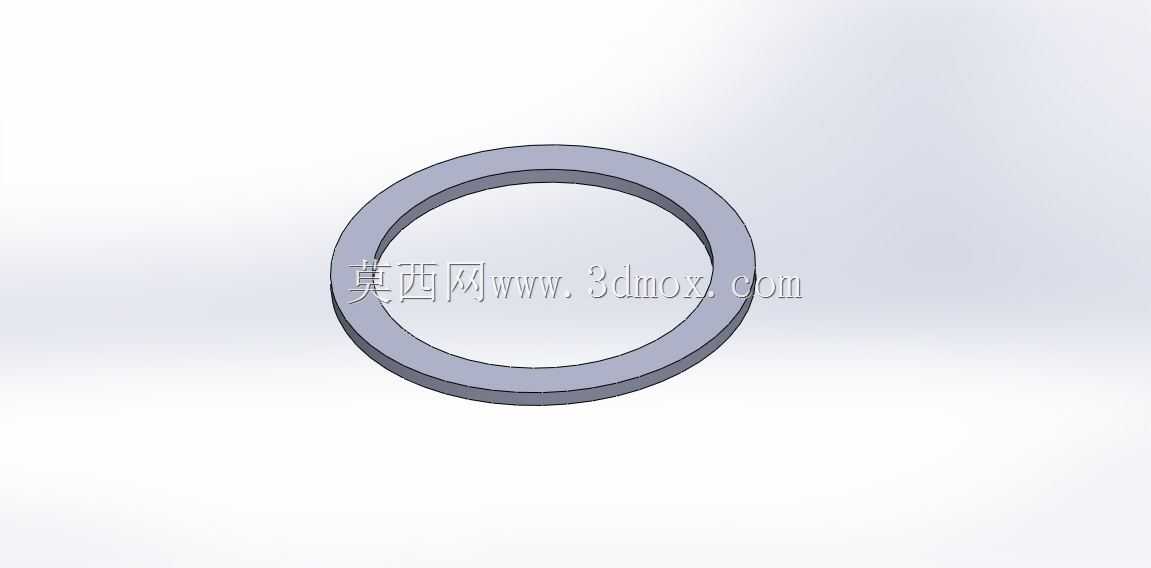

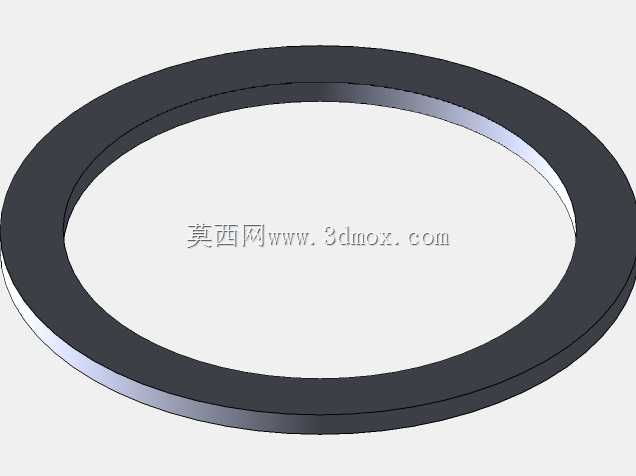

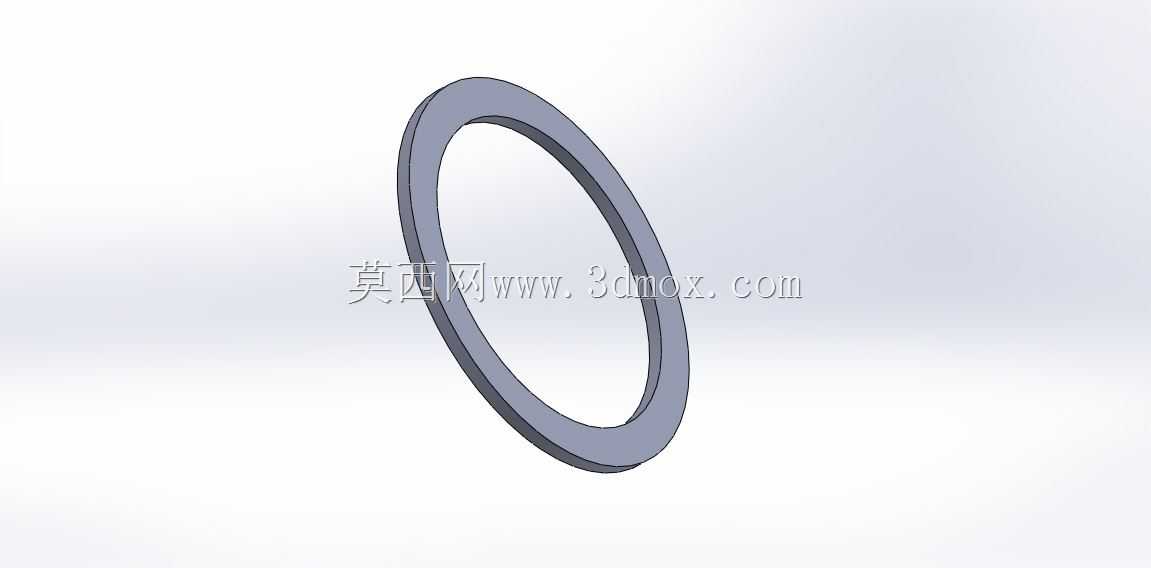

　　设计建模阶段，先绘制回转中心轴线，以轴线为基准绘制圆环的截面轮廓，保证内外圆的同轴度，回转生成实体之后，再对两个端面的密封区域做面属性标注，明确后续加工时该区域需要满足的表面粗糙度要求，边缘的锐边倒小圆角去除毛刺，既避免安装时划伤密封垫片，也防止操作工人装配时被锐边割伤。整个零件结构简单，没有复杂的曲面或者异形特征，建模过程中要重点核对配合尺寸：内孔通径、外圆定位尺寸、环件轴向厚度三个核心参数必须和配套滤筒、对接端盖的尺寸链完全匹配，不能仅凭标准法兰参数硬套，因为这类专用过滤器的法兰往往是随设备整机定制，和通用管路法兰的尺寸系列存在差异，直接套用标准件尺寸很容易出现装配干涉。

　　在实际运维场景中，这类法兰环拆装频次很高，更换滤芯时需要松开压紧结构、取下法兰环，抽出旧滤芯再装入新滤芯，之后重新复位法兰并锁紧。所以零件的结构设计也兼顾了拆装便捷性，没有多余的卡扣或者焊接结构，环形整体结构在反复拆装过程中不容易出现局部断裂，只要端面没有出现明显的腐蚀划痕、变形翘曲，就可以长期重复使用，维护成本很低。针对有腐蚀性介质的工况，只要更换对应材质的法兰环，比如不锈钢或者工程塑料材质，就可以适配不同的流体工况，不需要改动过滤器其余部分的结构，互换性很强。
