筒式过滤器顶板端盖安装板

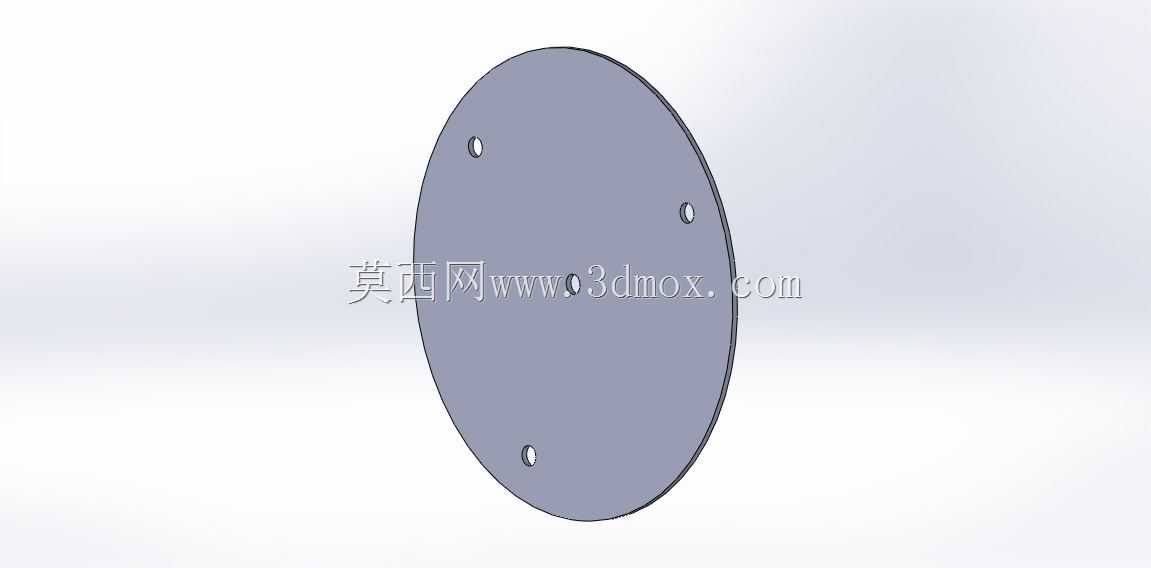

　　这块圆形端板是筒式过滤器顶部的承压与定位构件，在整套过滤装置中承担密封、固定滤芯以及对接外部管路的多重作用。现场使用时，含尘气流或带杂质液体从筒体下部进入，穿过滤芯完成介质净化，顶板则把整个滤筒封闭在壳体内部，同时为吊装、检修和管路连接提供刚性基准面。板面上分布的四个小孔并非随意布置，而是对应滤芯拉杆、压紧螺栓或定位销的位置，孔位与筒体内径、滤芯端盖保持同轴关系，装配后能让滤芯均匀受压，避免偏载导致的旁通泄漏。

　　从结构思路上看，顶板采用整板下料的圆盘形式，外缘轮廓与过滤器筒身直径匹配，既可以直接搭焊在筒体法兰上，也可以通过周边螺栓与壳体法兰夹紧密封。板厚方向需要承受滤芯压紧力、工作压差以及检修时的局部踩踏载荷，因此在建模时对孔边距、板厚与跨距的比例做了协调：孔位离外圆留出足够的密封带宽，离板中心又保证压紧点落在滤芯端盖的有效支撑环上，这样拧紧拉杆时压力能够顺着滤芯骨架传递，而不会把薄板局部拉变形。

　　实际工程场景里，这类端板常见于工业除尘滤筒、压缩空气净化罐、液压回油过滤器以及小型水处理罐体。不同工况对板面的要求差别明显：粉尘回收场合侧重刚度与密封面平面度，液压系统则要兼顾耐压和与滤芯的同轴定位，化工场景还要考虑介质腐蚀后留足壁厚裕量。建模过程中把圆盘、安装孔、中心避让孔作为独立特征处理，方便后续按滤芯型号改孔距、改板厚，也便于直接生成下料图和钻孔工序。

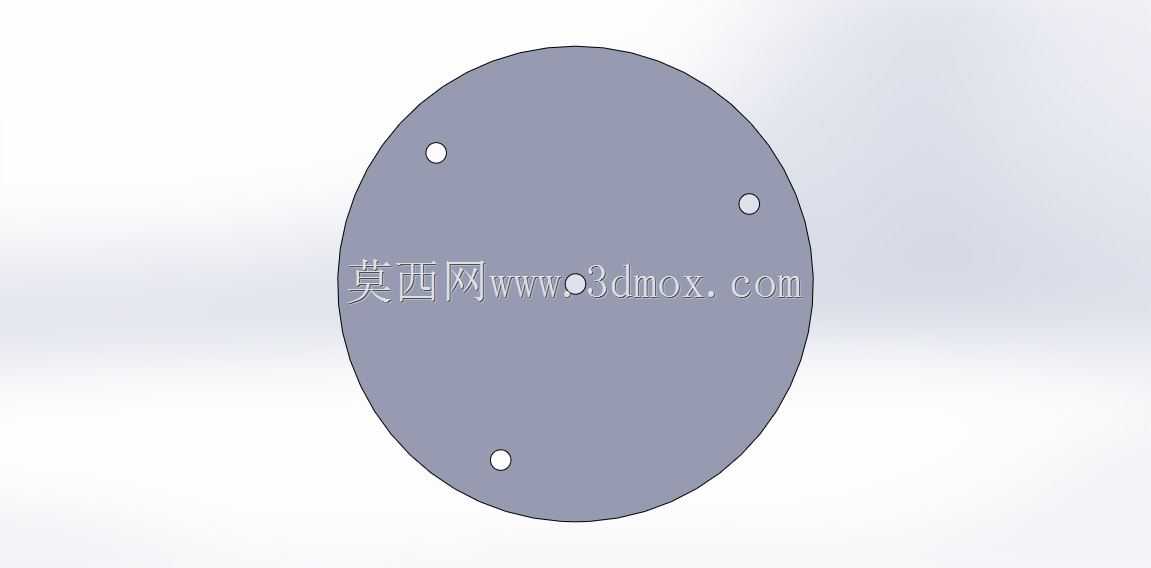

　　外形尺寸方面，端板的外圆直径决定了它能适配的筒身规格，安装边界主要由外圆轮廓和四个孔的分布圆构成。布置设备时，顶板上方需要预留拉杆螺母、压盖或吊环的操作空间，下方则要与滤芯上端盖保持贴合面；孔位角度一旦确定，就决定了滤芯在筒内的周向定位，更换滤芯时只需松开顶板压紧件即可整体抽出。板面中心区域的避让结构用于穿过滤芯提杆、反吹气管或连通管，使清灰、反吹和介质导出能够在不拆顶板的情况下完成。

　　设计这块板时容易忽略的是密封面的平面度和孔位公差。若薄板焊接后翘曲，滤芯端盖与顶板之间会出现缝隙，未过滤介质可能直接旁通；若孔位偏差过大，拉杆会斜拉滤芯，造成密封圈局部压不实。因此三维模型里各孔按同一装配基准约束，外圆与孔位分布圆保持同心，板厚、孔径和孔边距都留出了工艺调整空间。这样结构工程师在选型时，可以直接把它作为过滤器上端盖的基础件，配合筒身、滤芯、密封圈和压紧拉杆完成整套过滤单元的装配校核。
