多孔筒式过滤端板结构设计

　　该零件属于过滤设备内部的承压端板，常见于筒式过滤器、滤芯组件、流体净化装置以及小型固液分离单元中。它的主要作用不是单独完成过滤，而是为滤材、滤袋、滤芯或支撑网提供定位、压紧和通流边界。板体采用薄圆盘结构，外缘形成连续刚性环带，中心区域按功能需要布置多组不同直径的通孔，使介质能够按预定路径通过，同时限制滤材位移，避免在压差作用下出现褶皱、塌陷或旁通。

　　从现场使用角度看，这类端板通常安装在过滤筒体的端部、滤芯骨架端面或压紧机构之间。流体进入过滤腔后，杂质被滤材截留，洁净介质通过板面孔洞进入下游通道。板上孔径并非随意排布：大孔承担主要通流面积，降低局部流速和阻力；小孔则用于定位、平衡压差、配合紧固件或适应不同滤芯接口。孔位在圆周方向分散布置，可避免单一流道集中造成的冲蚀，也能让滤材表面受力更均匀。对于需要频繁更换滤芯的设备，端板的轮廓一致性和孔位准确性直接影响拆装效率；若孔边与滤芯接口错位，容易产生密封不严、流道偏置等问题。

　　结构设计上，圆盘外缘保留一定宽度的实体环，可提高薄板在压紧状态下的抗弯能力。过滤设备工作时，上下游存在压差，端板会承受轴向载荷，若板面过薄或孔区过度削弱，可能出现翘曲、振动印痕甚至密封面失效。实体环带相当于一圈加强边框，能够把压紧力传递到筒体或端盖接触面上。板厚需要结合口径、压差、孔径密度和材料确定：低压、小流量工况可选用较薄板体以减轻重量；高压差或频繁反冲洗工况则应增加厚度，或在背面增加支撑肋、压圈和骨架。

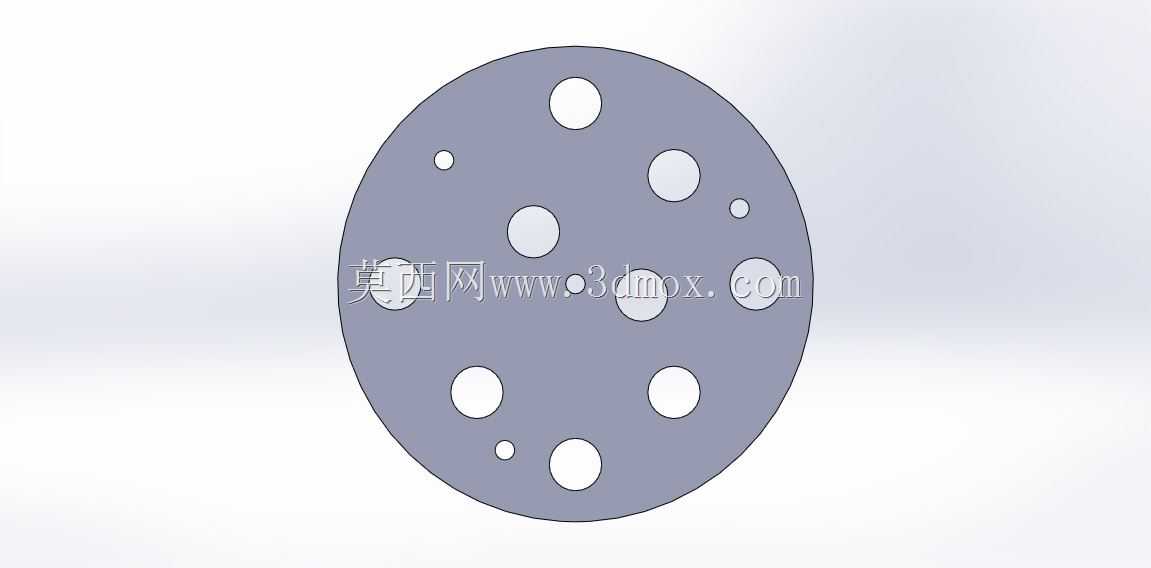

　　孔型采用圆形通孔，加工和建模都较直接。圆孔没有尖角应力集中，冲孔或钻孔后边缘质量容易控制，也便于后续去毛刺。对于不锈钢材质，孔边应进行倒角或圆滑处理，防止割伤滤布、密封圈和操作人员手部。若采用激光切割，需要控制热影响区；若采用冲压成型，则应关注孔间距和边距，避免孔桥过窄导致变形。三维建模时，可先建立圆盘基体，再按节圆直径、角度和孔径阵列切除特征。大小孔混合排布时，应区分主流通孔、安装孔和定位孔，不宜只按视觉效果布置。

　　安装边界方面，该板的外径需要与筒体内径、压圈或密封槽相匹配。外径过大，装配时会卡滞；过小，则可能形成旁通间隙。板端面应保持平整，尤其是外缘压紧区域，若平面度不足，密封圈或滤材压边会出现局部泄漏。板厚方向还要考虑与螺杆、螺母、压盖或卡箍的空间关系，避免滤芯装入后压紧行程不足。若设备采用多根滤芯并联，端板孔位还需与滤芯中心距严格一致，孔轴线与板平面保持垂直，以保证密封面贴合。

　　在流体路径设计中，开孔率是一个关键指标。开孔率过低，通流能力不足，板前后压差增大，能耗上升；开孔率过高，板体刚度下降，滤材支撑面积减少。合理做法是在满足强度的前提下，让孔洞尽量覆盖有效过滤区域，同时在孔与孔之间保留足够宽度的支撑筋。大孔周围材料较少，应避免靠近外密封边；小孔可布置在大孔之间，起到补充流道和均衡板面的作用。对于含纤维、颗粒或粘稠介质的工况，孔边还要考虑防堵塞，必要时增大孔径或减少死角。

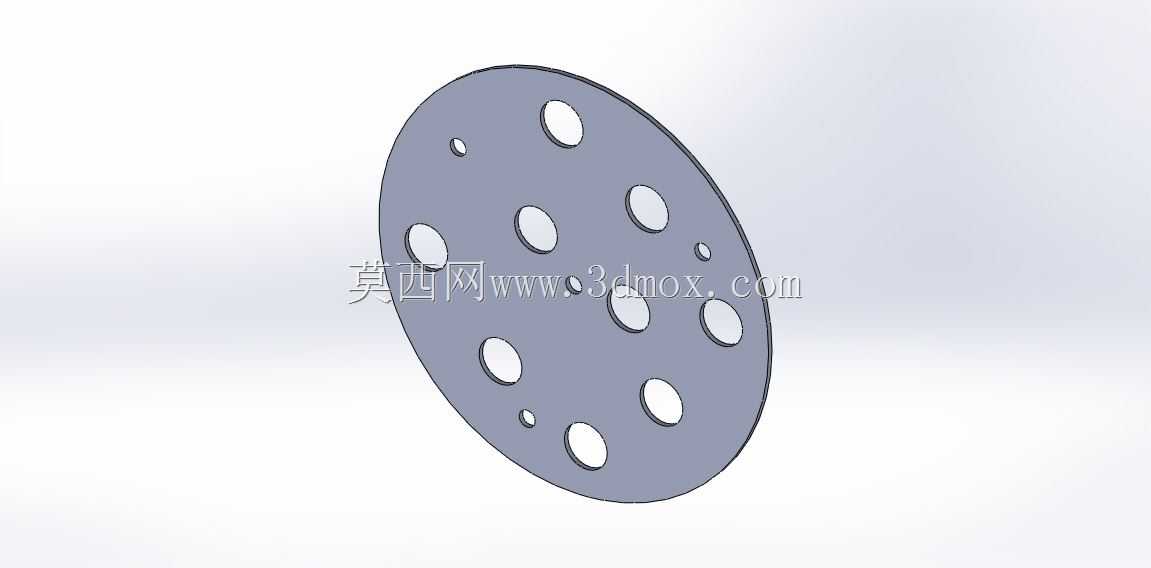

　　该类零件材料通常根据介质腐蚀性选择，普通水循环系统可采用碳钢配合防腐涂层，化工、食品或医药场景则多使用不锈钢。模型中呈现的是简洁金属薄板形态，适合在方案阶段用于检查滤芯排布、筒体空间和装配关系。工程应用中，还需要结合密封形式确定表面粗糙度：与密封圈接触的区域应平整光滑，滤材压接区域则可保留适度摩擦，以防止滑移。若端板需要焊接到骨架上，外缘和孔边应预留焊接工艺空间；若采用可拆卸结构，则应保证板体能够从检修口顺利取出。

　　从维护角度看，端板本身结构简单，但对过滤系统稳定性影响明显。反冲洗时，流体会反向通过孔洞，板体承受的载荷方向可能改变，因此不能只按单向受压设计。长期运行后，孔边可能堆积杂质或出现冲蚀痕迹，检修时需检查板面变形、孔口毛刺和密封边压痕。三维设计阶段将板体、滤芯、密封圈和压盖同步装配，可以提前发现孔位干涉、压紧面积不足、通流面积偏小等问题，从而减少样机调试阶段的返工。
