长筒式多接口流体收集分配构件

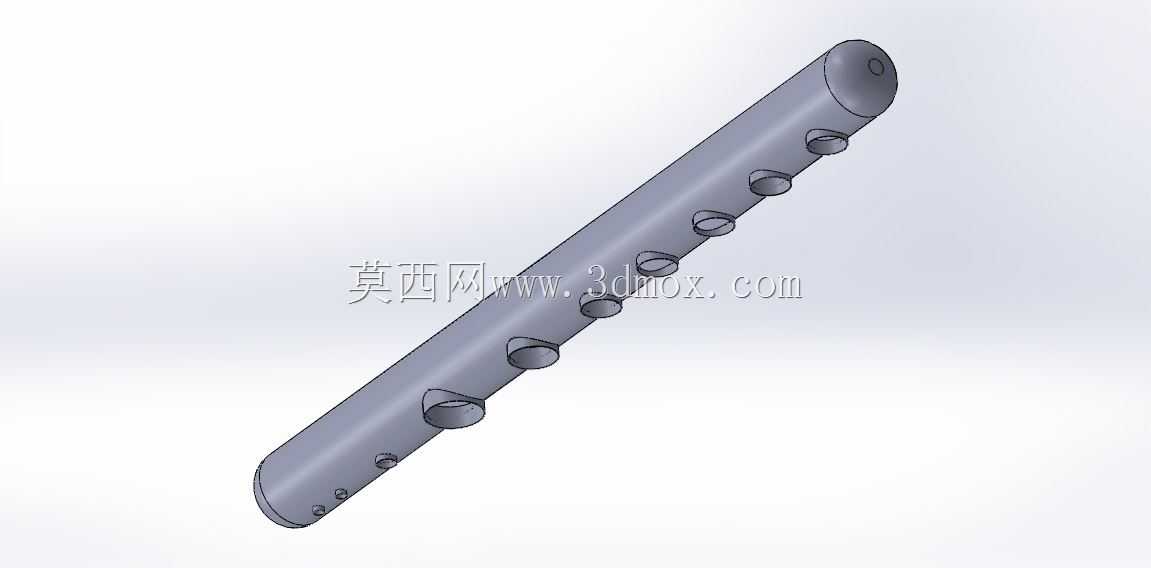

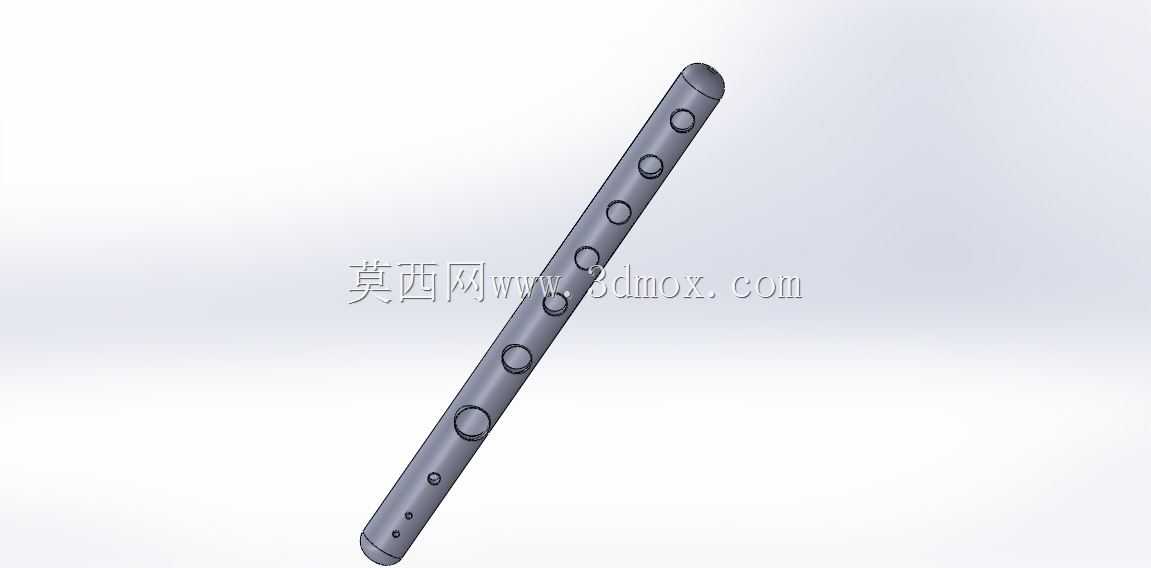

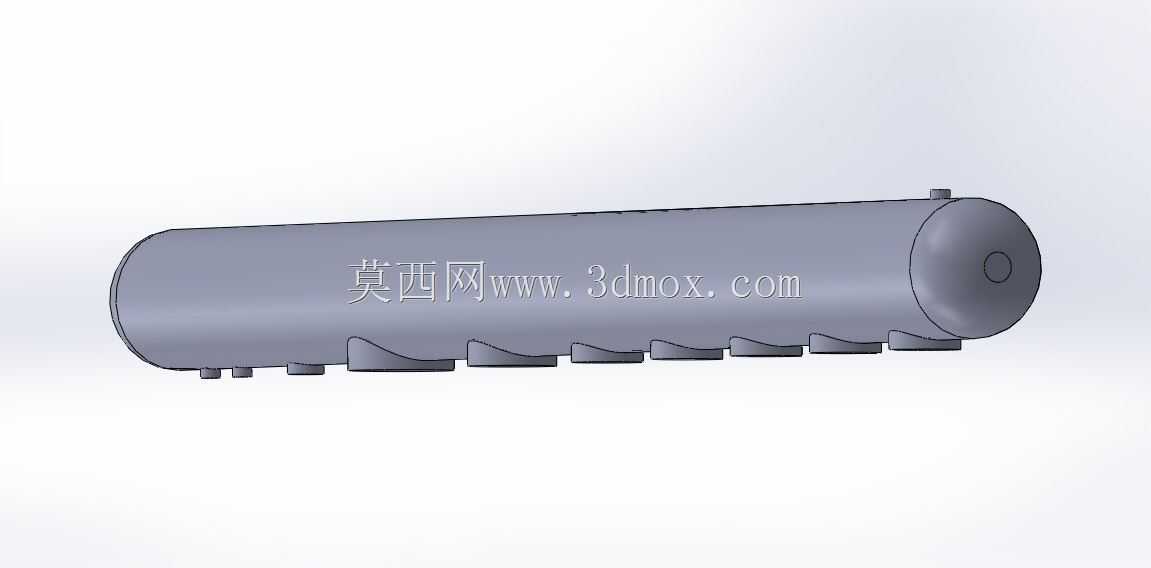

　　该长筒形构件属于流体管路系统里的集流与分配类部件，整体采用封闭圆管作为主体承压腔体，一端为圆弧封头结构，另一端为平封端盖，沿筒身轴向依次排布多个侧向斜向接口，端部还预留有小口径连接孔位，可同时对接多路支管，完成介质的汇集或者统一分流作业。在现场管路布局中，这类构件常被用在小型水处理工位、实验流体回路、轻工配料管线以及通风除尘支路里，当多路支管的介质需要汇总到单一主路，或者主路介质需要均匀分配到多个下游支路时，该构件可以替代多组弯头、三通拼接的管路组合，减少管路接头数量，降低泄漏点的同时也让管线排布更加规整。从结构设计思路来看，主体选用等径直圆管作为腔体，圆柱形态的承压能力远优于方形腔体，在内压工况下筒壁应力分布均匀，

　　不需要额外加设加强筋就可以承受常规低压流体的工作载荷；筒身的侧向接口采用斜向开孔并外接短管的结构，接口轴线与筒身轴线呈设定夹角，既可以避免支管对接时和筒身其他位置的接口发生空间干涉，也能让介质进出腔体时的流向过渡更平缓，减少直角转向带来的局部压损。端部的圆弧封头采用和筒身等壁厚的回转结构，和筒身对接后形成连续的承压轮廓，平封端侧预留的小孔可作为排气、排液或者压力表接驳口，在系统启停时用来排出腔体内积存的空气，或者在检修时排空腔体内残留介质。建模过程中先以筒身轴线为基准绘制主体圆柱，拉伸至设定总长后对两端分别做封头与端盖的实体融合，再按照管路排布的间距要求在筒身表面创建各接口的基准轴，斜向接口的角度需要结合现场支管的走向确定，

　　保证外接软管或者硬管时不会出现过度弯折；开孔位置要避开筒身两端的封头过渡区域，防止开孔边缘和封头的焊接应力区重叠，降低局部结构强度。所有接口的短管长度统一预留出标准管接头的装配余量，短管外径和对接管路的内径匹配，端部可以根据需求加工外螺纹或者快装接头结构。安装边界方面，该构件整体为细长杆状形态，布置时需要沿筒身轴线方向预留足够的直线安装空间，各侧向接口的朝向要在安装前调整到位，对应每一路支管的排布方向，筒身两端可以通过管夹固定在支架或者设备墙板上，两个支撑点的间距要结合筒身长度设定，避免长筒在充液后因自重产生挠曲变形。接口和支管对接时要保证同轴度，强行歪斜装配会在接口根部产生附加弯矩，长期受流体脉动载荷容易出现焊缝开裂问题。

　　腔体内部做光滑过渡处理，开孔位置的内壁毛刺需要清理干净，避免介质流动时在凸起位置形成涡流，对于含有细小颗粒的流体工况，斜向接口的排布方向还可以引导介质沿筒身轴向流动，减少颗粒在腔体内的沉积。和采用多个标准管件拼接的集流管相比，该一体化结构的整体刚性更好，管路布局完成后外观整洁，后期维护时不需要逐个检查多个三通接头的密封情况，只需要核对筒身两端和各侧向接口的连接状态即可，在多路并行的流体回路中可以有效简化管路设计流程，压缩安装占用的空间。
