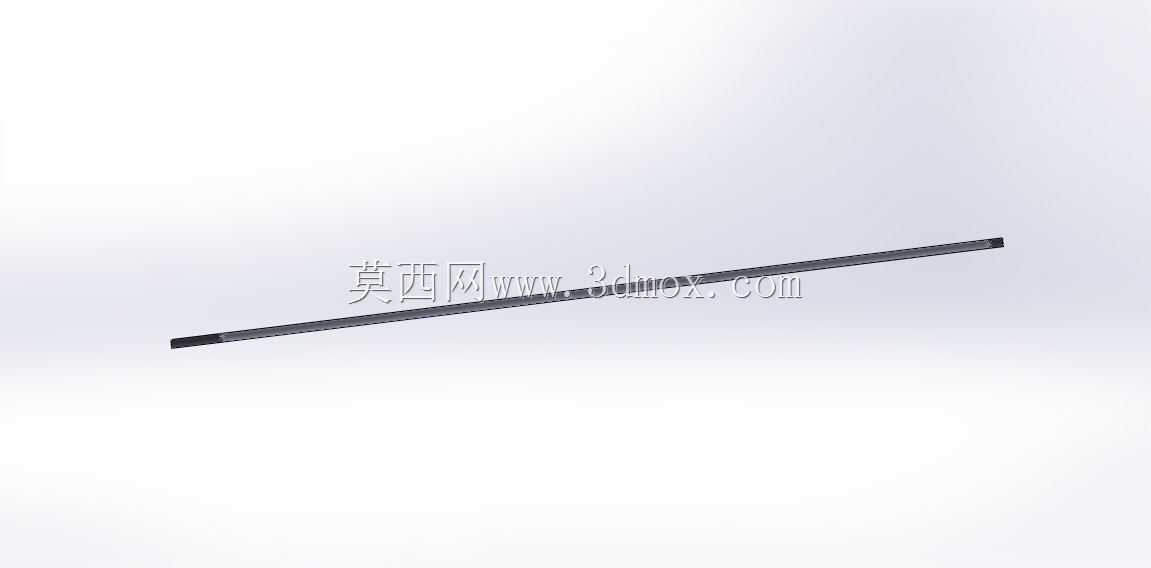

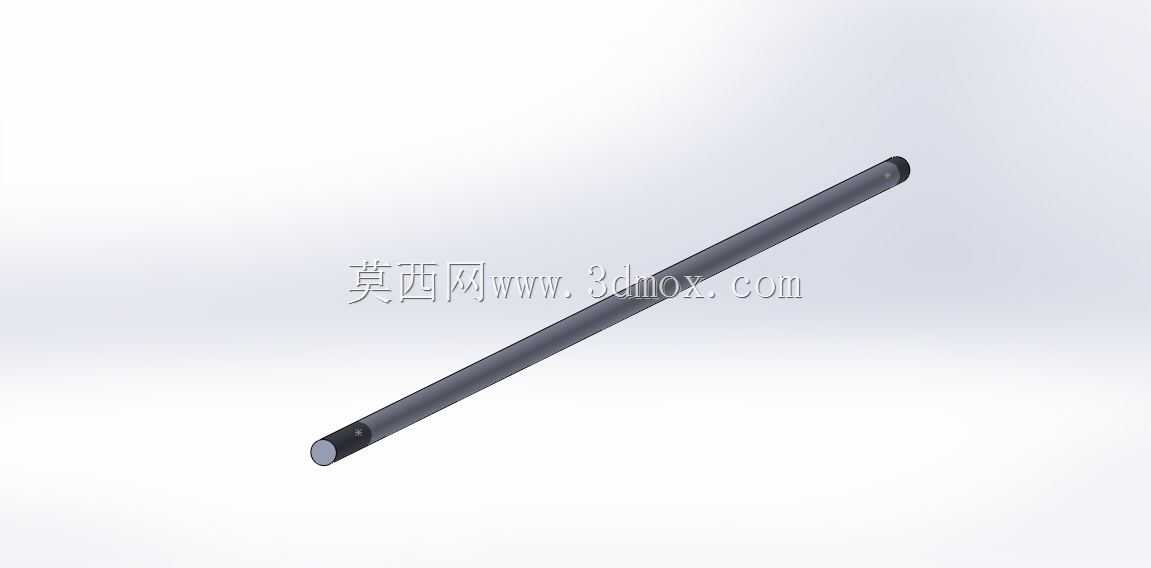

长直筒式过滤棒精密三维结构

　　长直筒式过滤棒属于流体净化回路中常见的棒状过滤元件，整体呈细长圆柱形态，轴向长度远大于径向直径，适合在空间狭长、过滤路径需要沿直线布置的设备腔体中使用。该类滤件在液压站回油支路、润滑系统供油管路、小型水处理罐体、化工取样管路以及通讯设备配套冷却循环单元中均有应用，其核心作用是在流体沿棒体轴向或径向通过时，拦截悬浮颗粒、金属磨屑、纤维杂质和胶状污染物，使下游泵体、阀口、喷嘴和精密流道保持清洁，降低卡滞、磨损与节流孔堵塞风险。

　　从结构思路看，棒体采用规则圆柱轮廓，外表面保持连续平直，便于装入导向管、支承座或快换接头中。细长构型并非单纯追求外形简洁，而是为了在有限的筒腔直径内获得较大的有效过滤面积：当流体从滤层外侧向中心通道渗透时，污染物被截留在滤材表层或深层，洁净介质沿内部通路汇流后排出。与短粗滤筒相比，长棒式布置能够延长污染物沉积路径，使压差增长更平缓，在低黏度流体和中小流量工况下具有较好的纳污容量。

　　建模时需要重点控制棒体中心线的直线度、两端接口的同轴度以及外圆直径的一致性。若滤棒在装配后发生明显弯曲，会造成局部与管壁间隙不均，严重时出现旁路窜流，使未经过滤的介质直接进入下游。端部结构通常承担定位、密封和承托功能，设计中应明确插入深度、端面贴合位置以及密封圈槽位边界；即使模型外观表现为简洁长杆，也不能忽略端部与支承件之间的配合关系。径向尺寸需与安装管内径保留合理间隙，间隙过小会导致装配困难并在滤芯膨胀后卡紧，间隙过大则可能引起流体偏流。

　　实际选型时，应结合管路流量、介质黏度、工作温度和允许压差确定滤棒长度与过滤精度。长径比过大虽然有利于布置过滤面积，但也会提高更换时的操作空间要求，设备侧盖或抽芯方向必须预留足够的抽出距离。若滤棒水平安装，还应考虑支承跨距，避免中部在流体脉动和自重作用下产生挠曲；竖直安装则更有利于污染物均匀附着和检修时的整体抽拔。对于带有内骨架的结构，骨架需要承担滤材支撑和抗反向压差作用，孔眼分布不能过度遮挡有效流通面积；对于外护网形式，护网与滤材之间应贴合并保留稳定间隙，防止吸瘪变形。

　　该三维结构围绕细长过滤元件的装配边界展开，圆柱主体、端部衔接和直线走向均服务于密闭流道内的净化需求。设计评审时可将其放入过滤器壳体、导向法兰和压紧端盖组成的装配体中，检查抽换路径、密封压缩量、流体入口方向以及旁通风险，从而为后续工程图绘制、滤材选型和维护工艺提供可靠的结构依据。
