多芯式筒式过滤滤芯组件结构设计

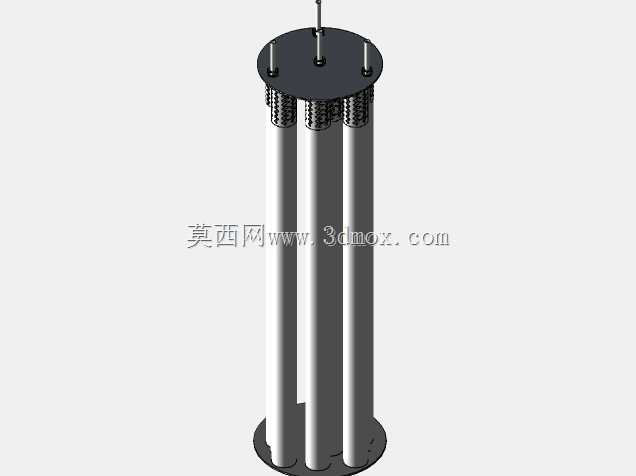

　　该套筒式过滤组件的三维结构，面向工业流体净化环节中需要大流通面积、紧凑安装空间的使用工况展开设计，整体采用长筒立式布局，将多根平行布置的柱状过滤芯体集成在同一承压壳体内，单组组件即可承载较大的处理流量，在水处理预处理、化工料液杂质截留、循环冷却水旁滤、轻工制程流体净化等场景中都有对应的适配空间。

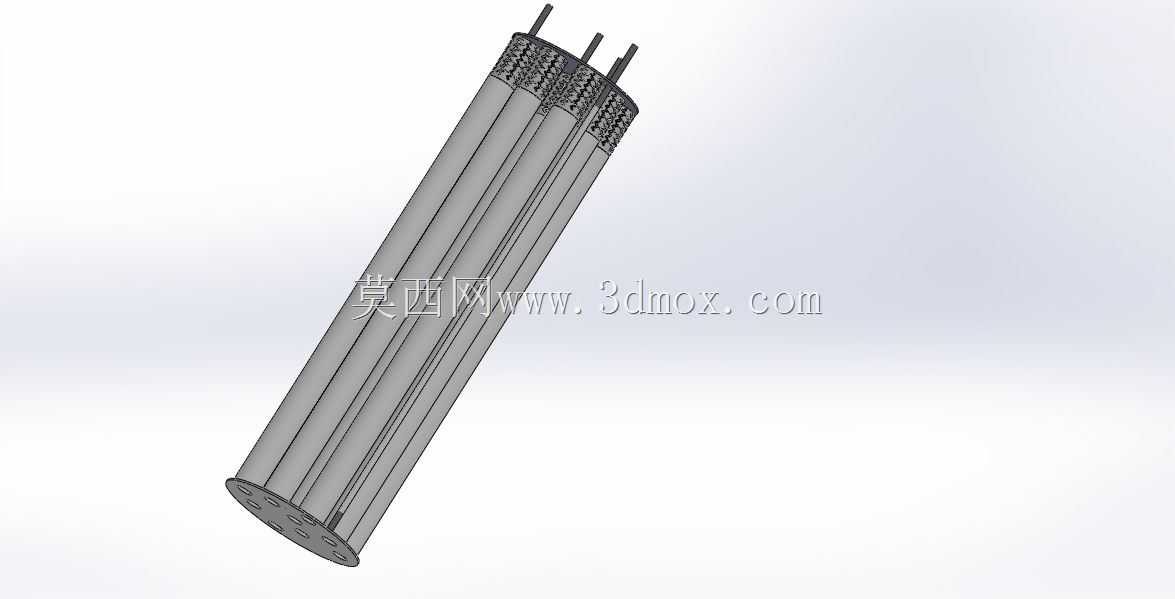

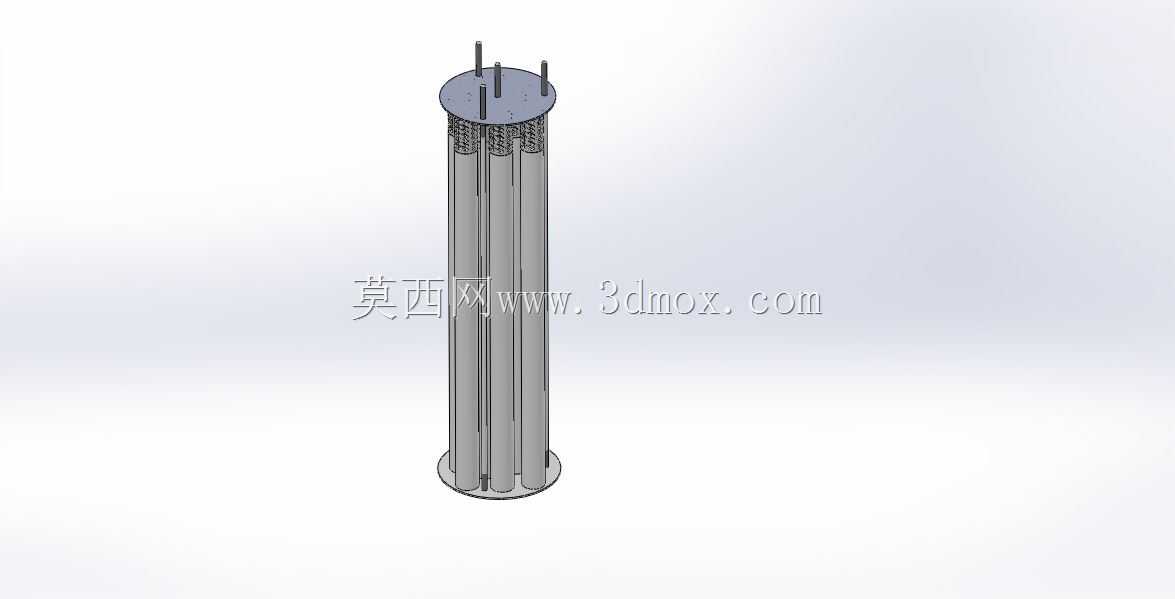

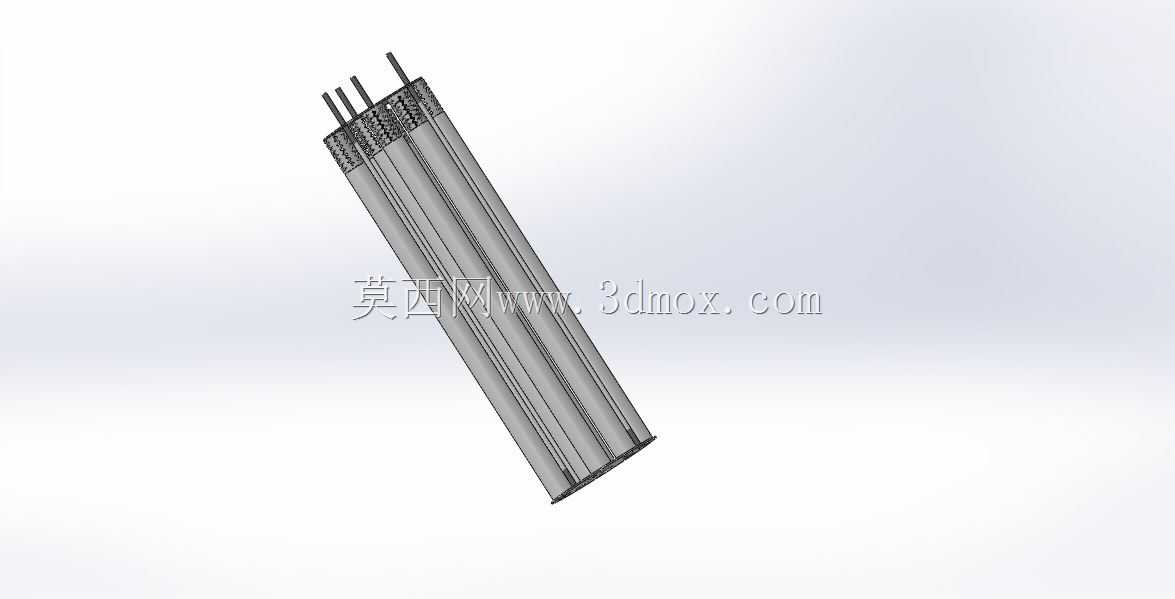

　　从现场安装边界来看，组件整体为细长圆柱形态，轴向长度远大于径向直径，顶部预留三根向外伸出的对接管路接口，可分别对应过滤后流体汇流出液、反冲洗进气/进液、排气或者压差检测引压的不同功能，接口伸出长度统一，端部做了对接导向结构，现场配管时不需要额外调整角度，直接和上部管板或者阀组法兰对位即可完成装配。组件底部为带多孔分布的端板结构，端板上的开孔位置和每一根内置滤芯的下端定位座一一对应，待过滤流体从壳体下部或者侧部进入腔体后，会通过底部分布孔均匀导流至每根滤芯的外表面，避免单根滤芯偏流、局部负荷过高的问题。

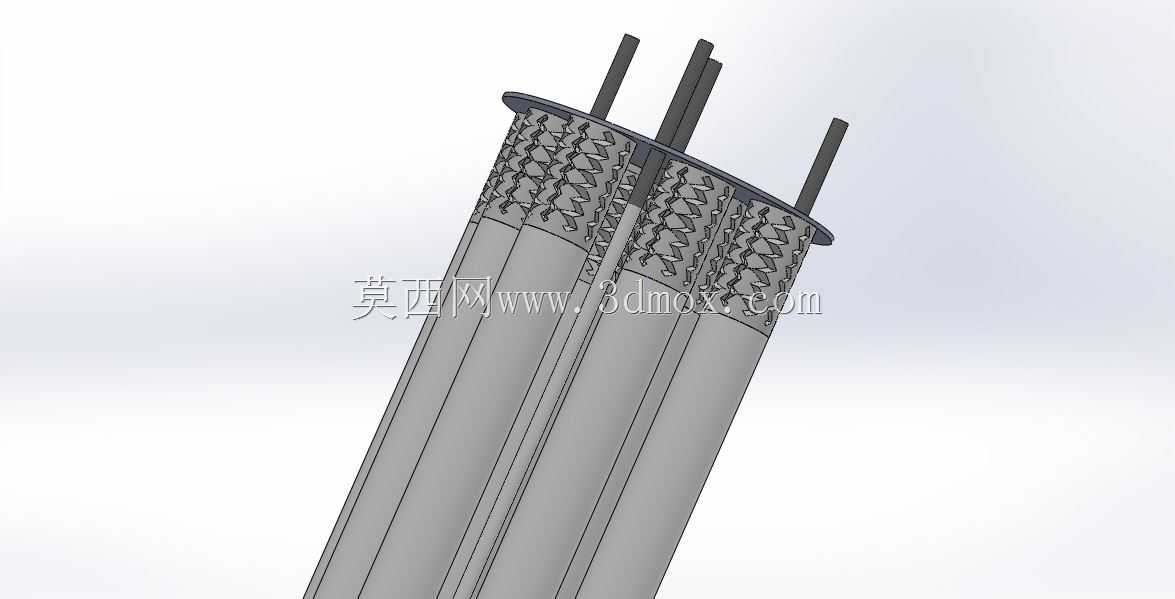

　　设计思路上没有采用单根大直径滤芯的方案，而是选择多根小直径滤芯平行排布：同等总过滤面积下，多芯布局的径向整体尺寸可以控制得更小，适合嵌入到现有管道夹层、设备机架内部的狭长安装空间；同时单根滤芯的拆换重量更低，后期运维人员不需要借助起重工具，单人即可完成单根滤芯的抽出、更换作业，维护作业的停机时间更短。滤芯上端和顶部汇流板之间做了密封定位结构，每根滤芯的上端插入汇流板的对应定位孔后，通过压紧结构实现端面密封，保证未经过滤的原水不会从装配间隙窜入净液侧，过滤精度的可靠性不会因为装配偏差出现损失。

　　实际使用过程中，流体在筒体内的流道走向清晰：含杂质的待处理介质进入筒体下部腔室，在压力驱动下透过滤芯的过滤壁面，杂质被截留在滤芯外侧或者滤材内部，透过滤材的洁净流体进入滤芯中空内腔，沿轴向向上汇入顶部的汇流腔，最终从顶部的出液接口送出设备。当组件运行一段时间后，滤芯外侧截留的杂质逐渐堆积，进出水口之间的压差上升到设定阈值，即可通过顶部预留的反冲接口引入反向压力流体，从滤芯内侧向外反向冲洗，将附着在滤材外表面的杂质冲刷脱落，随底部排污口排出，无需拆解整个筒体即可完成在线再生，延长滤芯的整体使用寿命。

　　结构细节上，筒体外部的轮廓做了等径圆柱处理，外壁没有突出的突兀结构，外部配套的夹紧箍、保温层或者防护外套都可以直接沿轴向套装，不需要额外做避位设计。顶部滤芯固定端的排布做了圆周均布优化，所有滤芯的中心距保持一致，相邻滤芯之间预留了均匀的流道间隙，既不会因为间隙过小导致杂质快速搭桥堵塞流道，也不会因为间隙过大浪费筒体内部的空间，在有限的筒径内最大化布置过滤面积。底部端板的开孔边缘做了圆角过渡，流体经过孔位时不会出现尖锐边角造成的湍流涡旋，降低了局部流阻，也减少了固体颗粒在边角处沉积卡死的概率。

　　针对不同的工况适配性，该组件的结构可以灵活调整：如果用于高精度的饮用水或者电子制程水过滤，可以将内置滤芯替换为熔喷PP材质的精密滤芯；如果用于高温腐蚀性化工料液，可以更换为金属烧结网或者陶瓷材质的滤芯，外部筒体对应适配防腐衬里或者不锈钢材质，整体的安装接口、定位尺寸不需要做改动，即可完成不同工况的快速适配。组件的轴向长度可以根据需求处理的流量大小做等比例延伸，增加单根滤芯的有效过滤长度，不需要改变顶部和底部的安装对接尺寸，现场原有设备的安装基础不需要重新改造，就能实现处理能力的升级。

　　在装配逻辑上，整个组件没有复杂的异形传动部件，所有零件都为回转体或者规则板件，加工时筒体可以直接采用标准无缝钢管裁切制作，端板、汇流板通过板材钻孔、机加工即可完成，零件的加工工艺性好，制造成本可控。滤芯和两端定位座的配合采用间隙导向加端面密封的形式，装配时沿轴向推入即可到位，没有需要旋转拧入的复杂配合结构，批量装配的效率更高，也避免了螺纹配合在长期接触流体后出现锈蚀咬死、无法拆解的问题。
