小瓶分离输送给料工作站结构

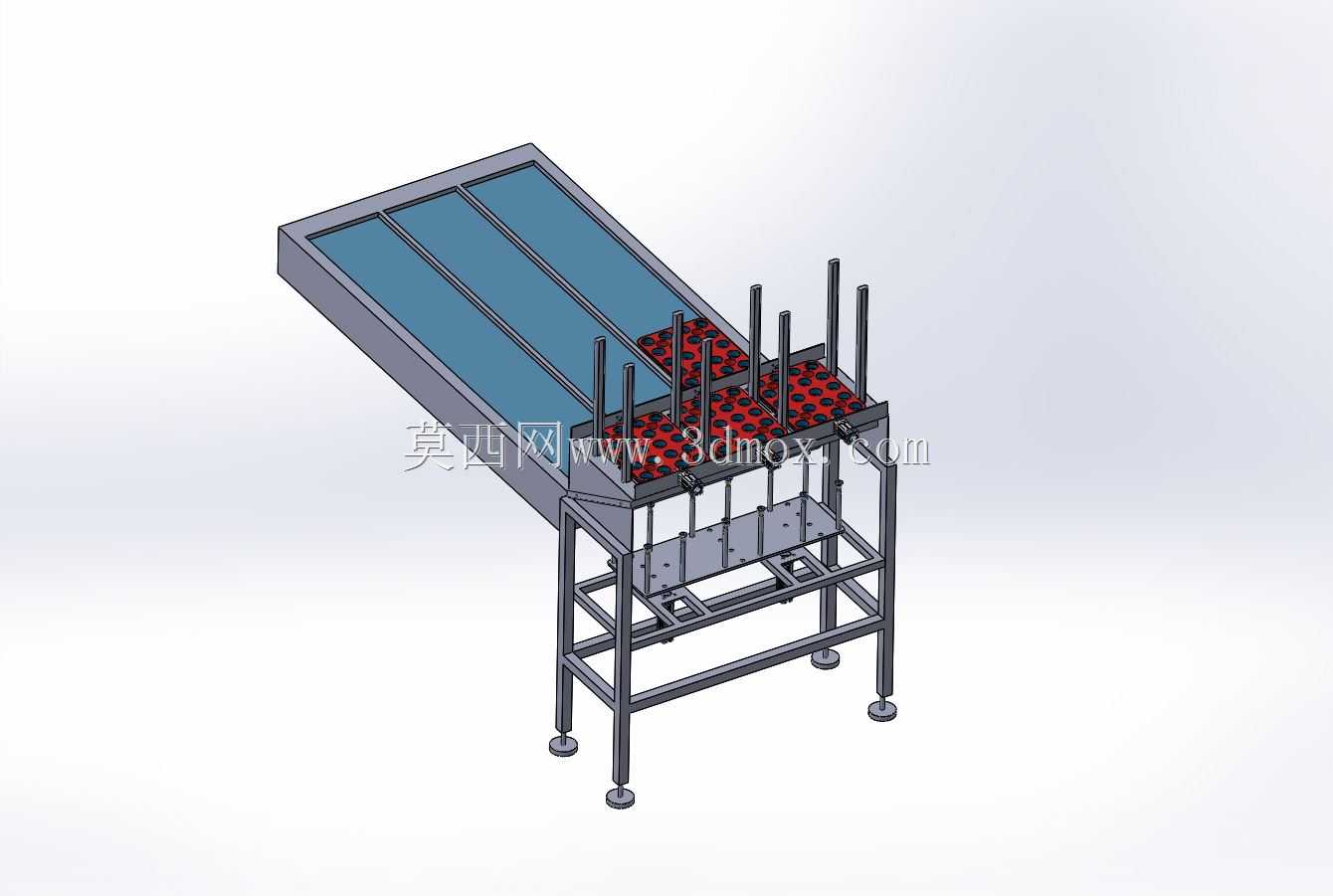

　　该结构面向瓶装产品前段整理与连续供料场景，常见于日化、食品、医药及小型包装件生产线。设备主体由倾斜输送面板、侧向挡边、瓶体暂存区、分离导向机构、立式限位杆、承托机架和可调支脚组成，核心作用是将成堆或连续进入的小瓶进行承托、排列、分隔，并以较稳定的姿态输送到后续工位。

　　从现场布置看，倾斜台面承担物料下滑与输送导向功能。宽幅面板能够容纳一定数量的小瓶，两侧折边形成约束边界，避免瓶体在移动过程中侧向滑落。台面上方设置多根竖向挡杆，挡杆围绕暂存与分离区域布置，既限制瓶体堆叠高度，也对杂乱瓶体进行粗整理。红色网格状区域可理解为瓶体接触、缓冲或定位区域，能够增加局部摩擦与视觉识别边界，使瓶体在进入分离段前保持相对可控的分布。

　　分离段位于输送台前端下方，采用框架式安装方式，将导向板、分隔件和支撑横梁集中布置。该部分的设计重点不是单纯承载，而是让小瓶由密集状态过渡到单列或定距状态。竖向杆件与横向板件共同形成通道，瓶体在重力、输送面摩擦力和挡杆约束的共同作用下逐步调整姿态。对于容易倾倒、滚动或相互卡滞的小型圆柱瓶，这种开放式杆栏结构比封闭护罩更便于观察卡料位置，也方便人工干预和清洁维护。

　　机架采用方管焊接或装配框架，四条立柱通过底部脚杯落地支撑。脚杯提供高度调节能力，可补偿地面不平，并在设备并入生产线时调整输送面高度和倾斜角度。框架中部设置横向连接杆，增强台面受载后的整体刚性；上部长台面与下部支架之间通过立柱和斜向支撑传递载荷，减少悬臂端振动。由于设备常与贴标、灌装、装箱或检测设备衔接，安装边界不仅要考虑本体占地，还要预留前端进料、后端出料以及侧面维护空间。

　　结构设计上，倾斜角需要结合瓶体材质、底面摩擦系数和输送速度综合确定。角度过小，瓶体依靠重力前移的能力不足；角度过大，则容易产生冲击、叠瓶和冲出导向区。模型中长台面与短支架的比例，体现出以缓存面积换取供料连续性的思路：上游一次性倒入较多瓶体时，台面可作为临时缓冲区，下游分离机构再逐批释放，从而降低人工频繁补料的要求。

　　外形边界方面，设备最高点集中在竖向挡杆位置，运输或进厂安装时应将其视为整机轮廓高度；台面宽度决定可处理瓶体的最大排列范围，底部支脚展开尺寸决定落地稳定性。若现场需要对接自动生产线，应保证出料端中心线与后续设备入口一致，并在支脚调节范围内校核输送面高差。侧面杆栏之间的间隙需根据瓶径复核，间隙过小会增加卡瓶风险，间隙过大则失去姿态约束作用。

　　三维建模时，应重点保留输送面板折弯边、杆栏安装位置、框架连接节点、脚杯调节螺纹范围以及分离通道宽度。这些结构直接影响设备的工艺适配性。对于结构工程师而言，该模型可作为小瓶理料、重力供料、缓存输送和在线分离装置的参考骨架，后续可根据瓶型增加护栏、传感器支架、挡瓶气缸或皮带驱动单元，以适应不同节拍的自动化包装线。
