立式罐体除气脱气装置结构设计

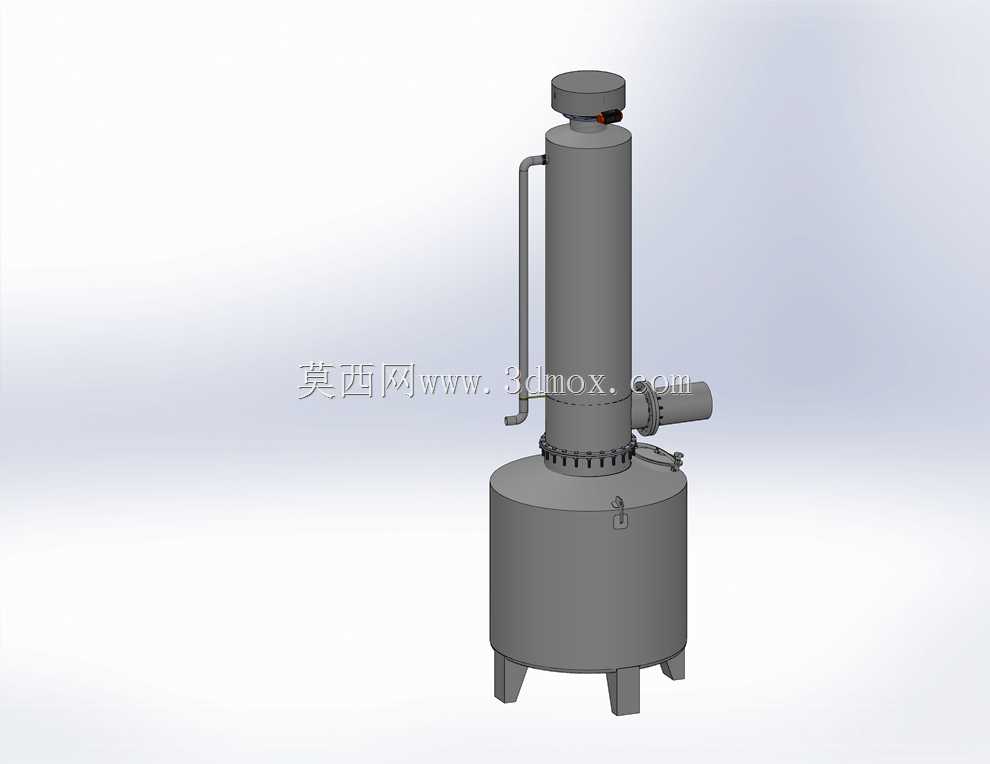

　　这套立式罐体类脱气装置主要面向含气流体处理工况，常见于循环水系统、工艺流体管路、小型水处理单元以及需要把夹带气体从液相中分离出来的中间环节。设备整体采用圆筒形承压腔体作为主体，下部为储液与稳流空间，中部设置内筒与导流构件，上部布置布气、筛板和侧向接管，使流体进入后能够通过扩容降速、折流、气泡聚并和气相逸出完成气液分离。现场布置时，罐体通常按竖直轴线安装，底部支撑面需要保持水平，周围预留检修人孔、侧向管口对接和顶部管路拆装空间；侧向出口与水平管线连接，顶部竖向管口用于气相或后续工艺管路衔接，安装边界要兼顾法兰对位、阀门操作距离以及罐体起吊空间。

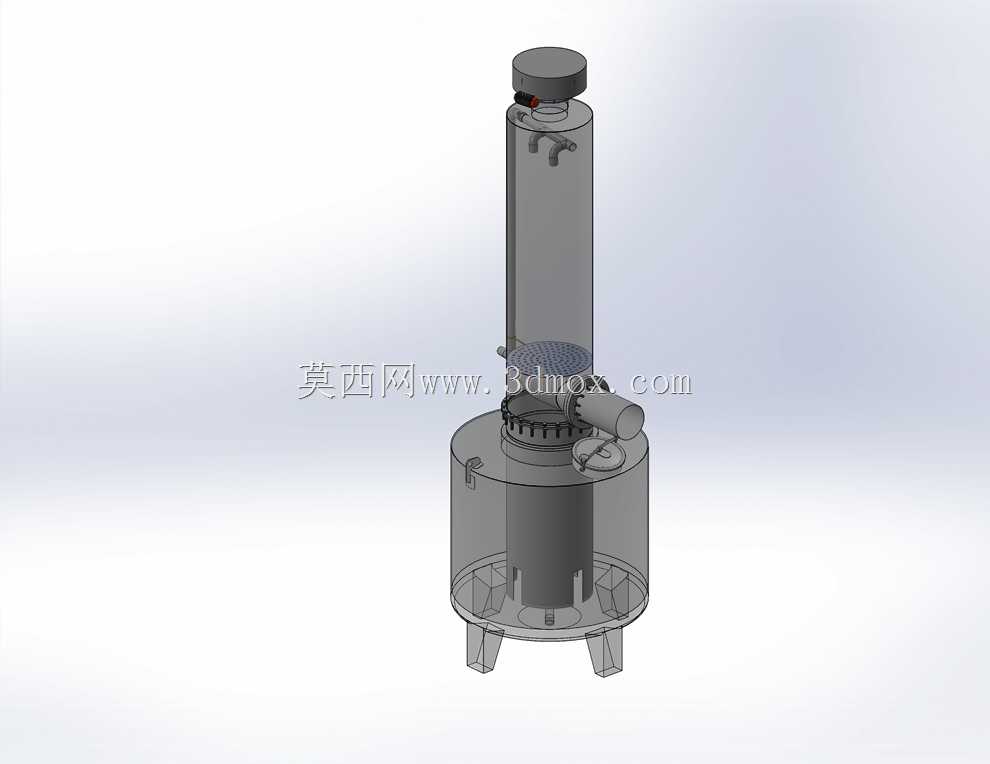

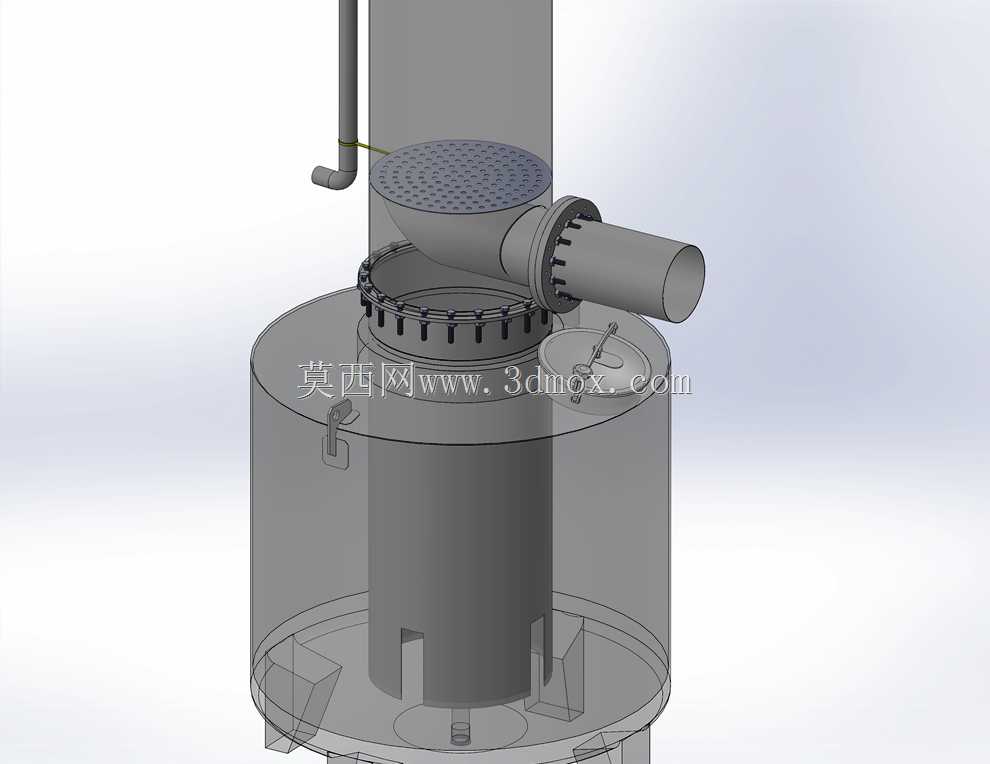

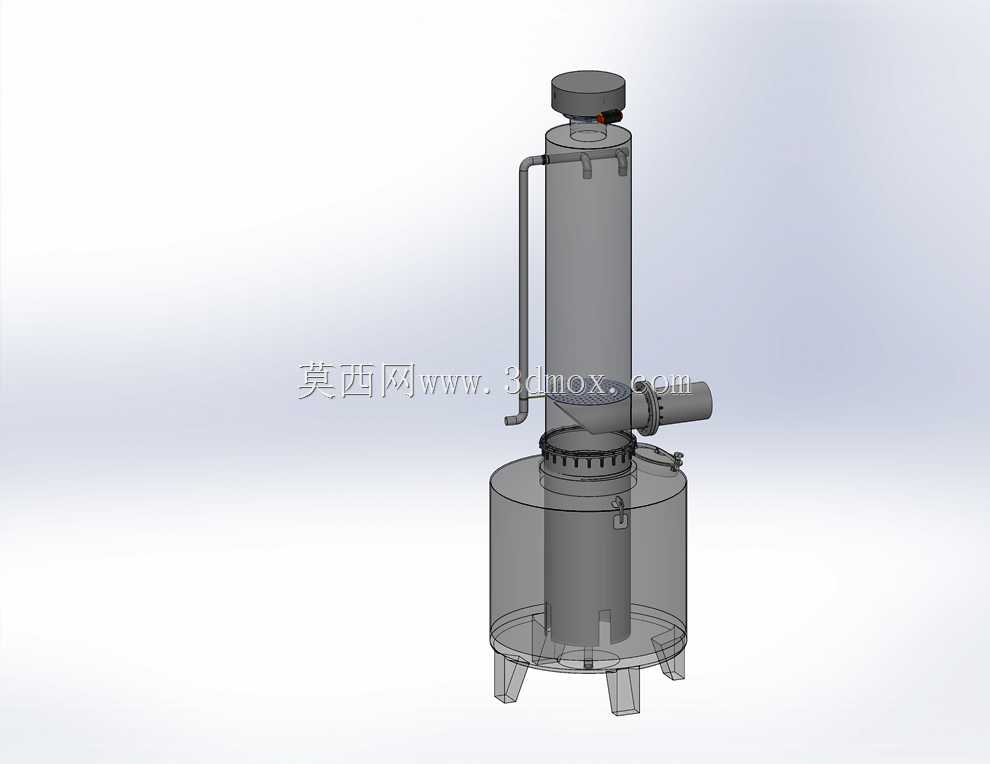

　　从结构思路看，圆筒罐体承担承压和容积缓冲作用，下端采用封底形式，内部设置支撑筋与折流件，避免进液后直接形成短流。中部内筒将进入腔体的流体引导至下部稳流区，再沿环形空间向上流动，延长气泡停留路径；内筒下部开设缺口，使液流能够均匀进入环隙，减少局部漩涡卷气。上部多孔筛板是脱气过程的关键构件，板面上密布小孔，既可以截流较大的杂质团，也能把上升流体分散成较薄液层，促使微小气泡碰撞合并。筛板上方设置锥形导流段，将气相和液流导向指定管口；侧向接管通过法兰与外部管路相连，接管根部布置加强筋和连接螺栓，保证悬臂管口在管路载荷下不变形。

　　罐体侧壁保留小型检修口与快开式盖板结构，便于日常检查内部筛板、密封件和积污情况。顶部竖向管道与侧向管道的相对位置经过布置校核，避免管线干涉；弯管和小口径支管用于辅助引流或取样、排空类功能，建模时均按实际装配关系保留壁厚、接口和连接细节。筛板、内筒、法兰、螺栓、盖板、支撑脚等零件在三维环境中按独立构件表达，能够清楚呈现装配层级和运动干涉关系，也方便后续拆图生成工程视图。

　　在功能实现上，含气流体进入罐体后，流通截面突然扩大，流速降低，较大气泡依靠浮力快速上升；液体经过内筒和环隙导流后，流场趋于稳定，细小气泡在上升过程中不断接触筛板和彼此碰撞，形成可逸出的大气泡。气相聚集在罐体上部并通过竖向通道排出，脱气后的液体则由侧向管口送出，从而降低管路气阻、泵体气蚀和仪表误动作风险。对于供热循环、冷却循环、化工轻工艺以及实验小型装置，这种结构比简单管道排气更稳定，也比大型压力容器更适合紧凑空间。

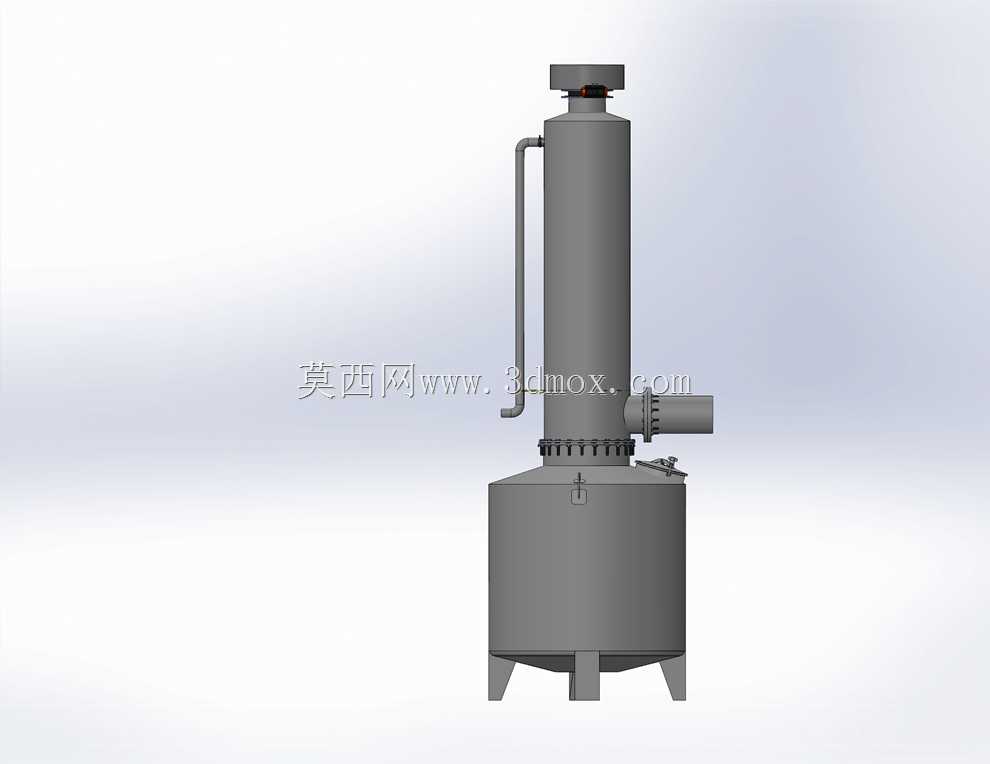

　　外形尺寸方面，模型以罐体直径为主要控制尺寸，高度约覆盖下部储液段、中部分离段和上部排气段三个区域；侧向管口中心高度需要与外部管线标高匹配，顶部管口需留出法兰螺母拧紧空间。底部支撑构件沿罐壁周向布置，支撑面直径不宜小于罐体稳定支承范围，地脚或支撑梁位置应避开检修口开启弧线。筛板与锥形段采用可拆卸连接思路，维护时可从上部或检修口取出清理；法兰密封面、螺栓孔分布和管口方位在建模中均按装配逻辑表达，可直接用于结构评审、管路碰撞检查和非标设备方案沟通。

　　设计时还需要关注几个工程细节：一是内筒下缘与罐底之间要保持足够过流面积，防止沉积物堆积造成流道堵塞；二是筛板开孔率需要平衡分离效果与压降，开孔过密会增加阻力，开孔过疏则气泡破碎和聚并效果不足；三是侧向接管位于稳定液流区域，避免把未充分脱气的流体直接带出；四是罐体壁厚和加强筋要根据承压等级、材料密度及支座载荷复核，三维模型中保留的几何细节可为后续有限元约束、焊缝布置和加工下料提供明确参照。整体结构没有复杂运动机构，核心在于流道组织、管口方位和内部构件的可装配性，适合作为气液分离类非标设备的结构设计参考。
