撬装式二氧化碳输送处理管路系统

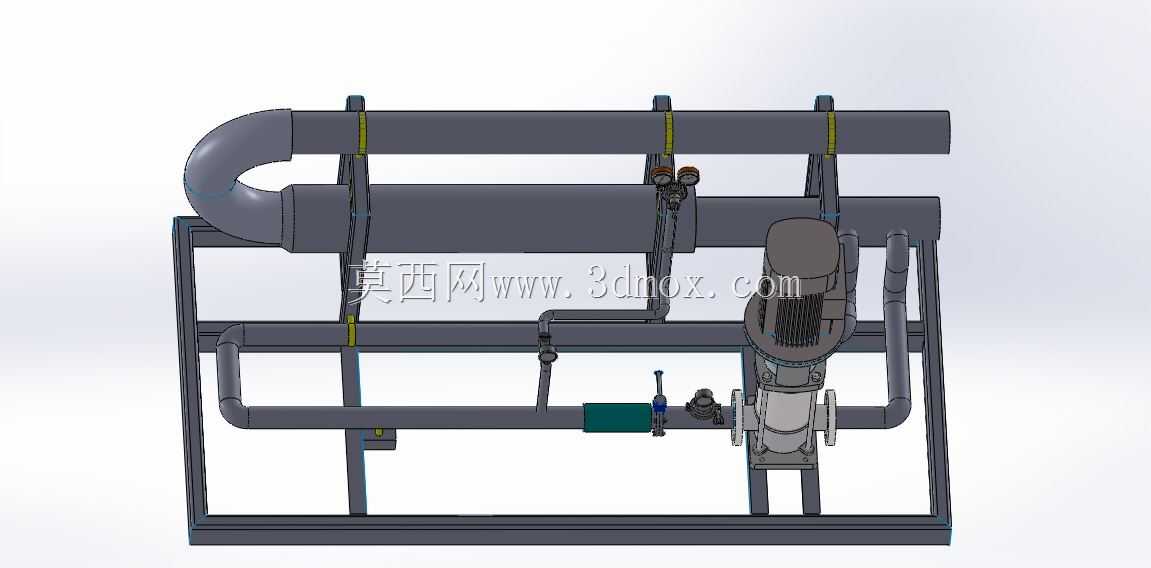

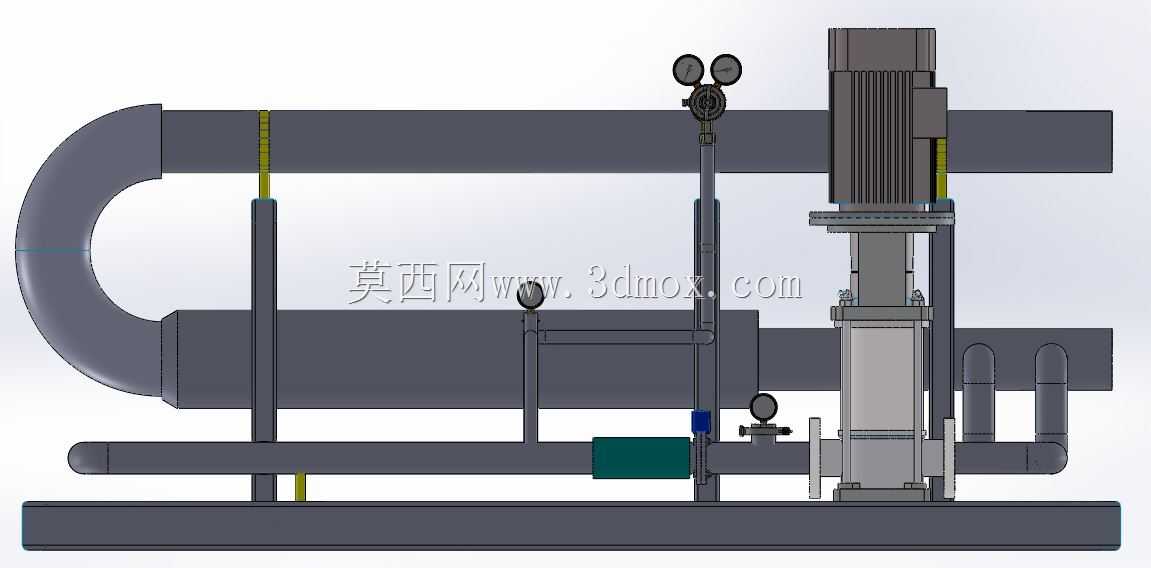

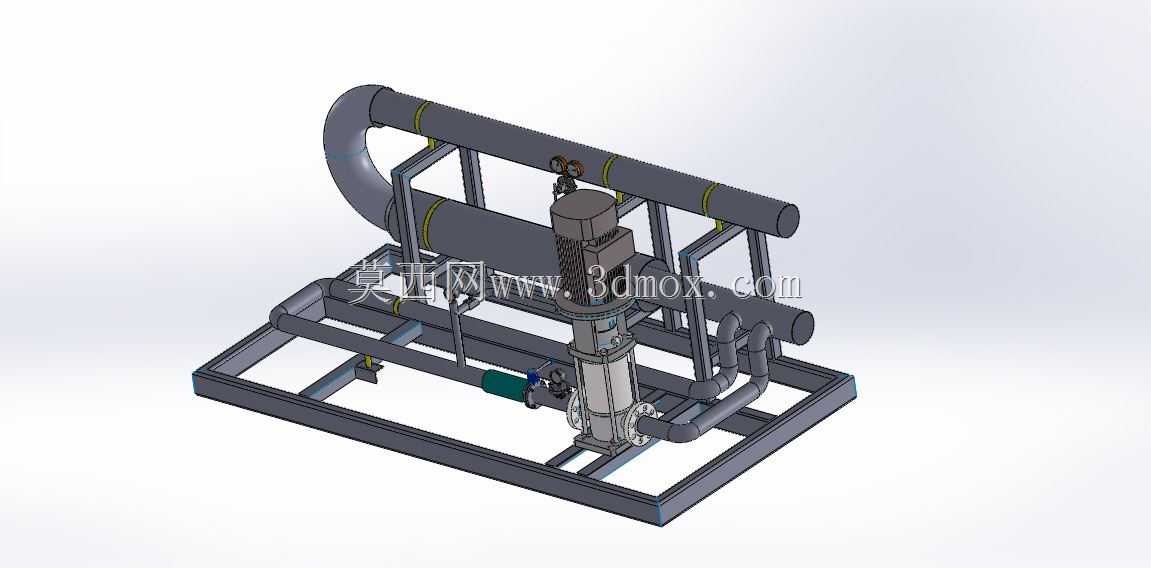

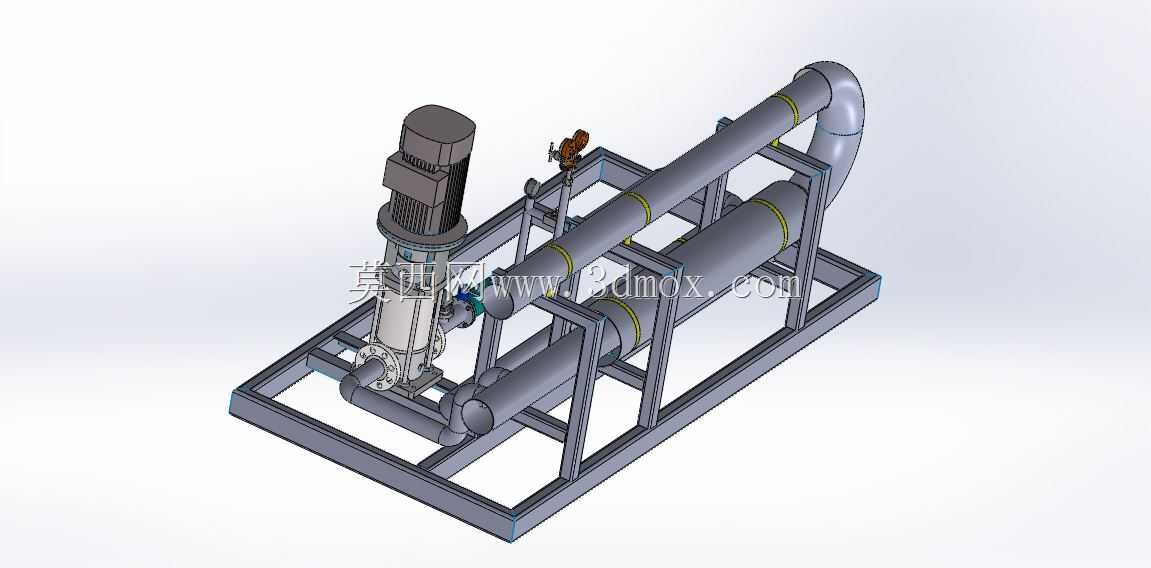

　　该套三维结构呈现的是一套面向工业流体工况的撬装式二氧化碳介质输送与处理单元，整体将动力泵体、大口径输送管路、弯管转接段、阀件接口、支撑框架集中布置在同一钢制底架上，适合在车间预制完成后整体转运至现场就位，减少现场配管与对位安装的工作量。从结构布局来看，底架采用矩形型钢焊接成型，四周形成连续承载边界，所有竖向支撑立柱均落在底架横梁的受力节点上，上层并行布置的两根大直径横向主管路通过多组卡箍与立式支架固定，管路轴线与底架长边保持平行，既保证管路走向顺直，也让整机的吊装、叉车搬运通道预留清晰。

　　设备核心动力段采用立式多级离心泵结构，泵体竖直安装在底架中部偏前位置，电机段在上、泵腔在下，进出口通过弯头与小口径支管分别接入主管路回路；这种立式布置能够压缩整机平面占地，泵体自身重量沿竖直方向传递到底架主梁，避免悬臂载荷长期作用引发支架变形。泵组周边预留了阀件安装位与仪表接口，支管上的法兰、短节、弯头排布紧凑，在保证操作空间的前提下尽可能减少管路冗余长度，降低介质沿程阻力。大口径主管路一端配置大曲率90度弯管，用于对接外部储罐或工艺管线，弯管曲率半径选取偏大，可降低二氧化碳介质在转向处的局部压损，同时减缓含相变工况下流体对管壁的冲蚀。

　　在实际应用场景中，这类撬装管路单元可配套食品级二氧化碳充装、焊接保护气集中供气、工业制冷循环、碳酸饮品生产供气以及化工工艺尾气回收等工况使用。针对二氧化碳介质在压力温度变化时容易出现气液两相转变的特性，管路布置尽量避免出现局部高点窝气与低点存液的死角，主管路保持平直抬升趋势，支管接入位置顺介质流向倾斜，减少气蚀与水击对泵体叶轮的损伤。框架侧面预留了多个外接法兰端面，现场安装时只需对齐进出口管线、固定底架地脚即可完成主体对接，无需在现场逐段拼焊大口径管道。

　　设计过程中支撑件的选型完全匹配管路充液后的总载荷，每根长主管路设置三处以上径向约束，卡箍与管道之间预留微量间隙以补偿介质温度变化带来的热胀冷缩，避免硬约束将热应力直接传递到焊口位置。底架底部的横梁间距兼顾叉车作业要求，整机外围没有突出的零散部件，运输时可直接作为一个独立单元固定在货运车辆上。三维建模阶段将所有管道中心线、法兰密封面、泵进出口轴线、支架安装孔位全部参数化关联，调整主管路口径或泵组高度时，配套支腿、卡箍、连接支管的尺寸可同步更新，方便针对不同处理量的工况快速改型。模型中完整还原了管路的层叠布置关系：上层大管为主输送通道，下层小管为回流、泄压与检测支路，各管线之间留出足够的保温层包覆空间，若后续需要为低温二氧化碳管路追加保温棉与外护层，现有管间距无需额外改动即可满足施工要求。整机的安装边界以底架外轮廓为基准，地脚孔位沿底架主梁均布，现场混凝土基础只需按照底架承载点做预埋即可，无需为单个泵体或管架单独制作基础，大幅缩短现场施工周期。
