集球拉拔器锥形夹持收束装置

　　这套锥形收束拉拔结构主要面向细小球状零件的归集、定位与轴向拔出工况，常见于精密装配工位、小尺寸滚珠分选线、轴承滚珠补装工装以及细孔内残留球体的取出作业。现场作业里，零散钢球、陶瓷球或者尼龙小球很容易散落在托盘、深孔、窄槽内，手工拾取不仅效率低，还容易因为指尖施力不均把球体推入更深的装配间隙；该装置把前端收束口、内部夹持通道和尾部拉拔受力段整合在同一回转体上，作业时先让锥面端口贴近散落球体，借助锥面的导向斜面把滚动的小球逐步归拢到中心孔位，再通过内部负压或者弹性夹爪的配合把球体锁定在中心通道内，最后沿轴向平稳拉出，完成集球与拔取两个动作。

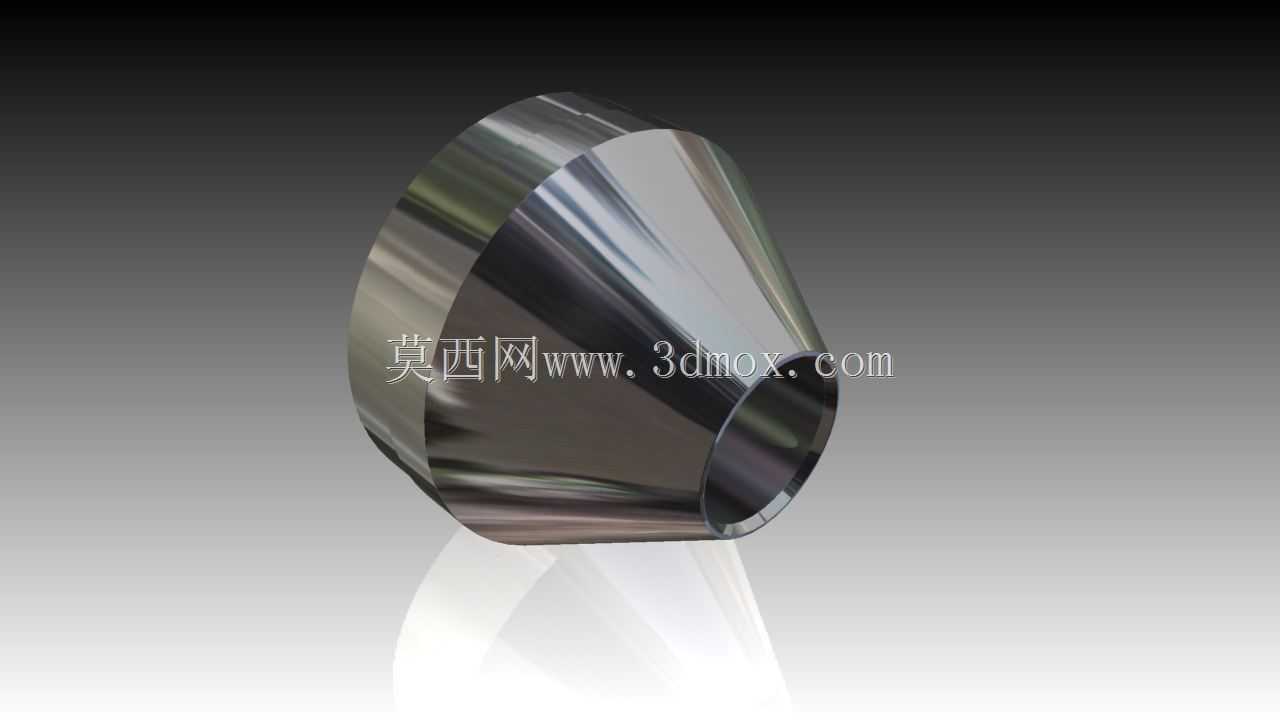

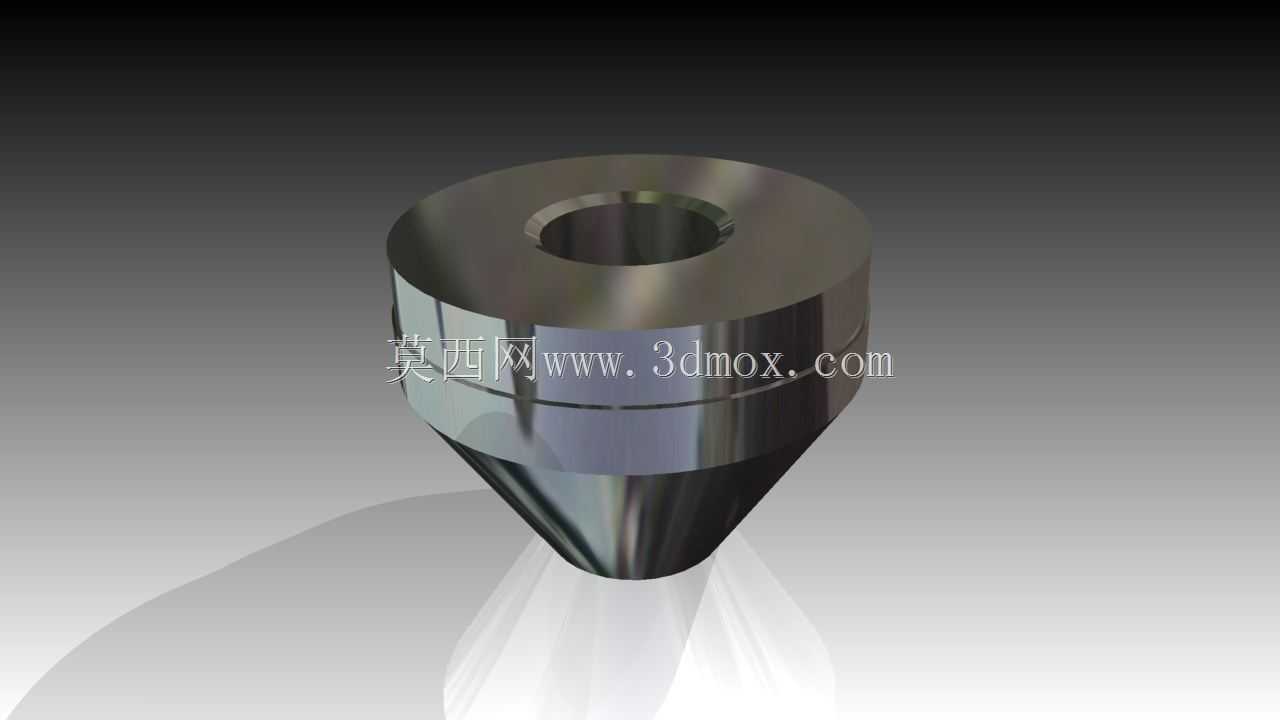

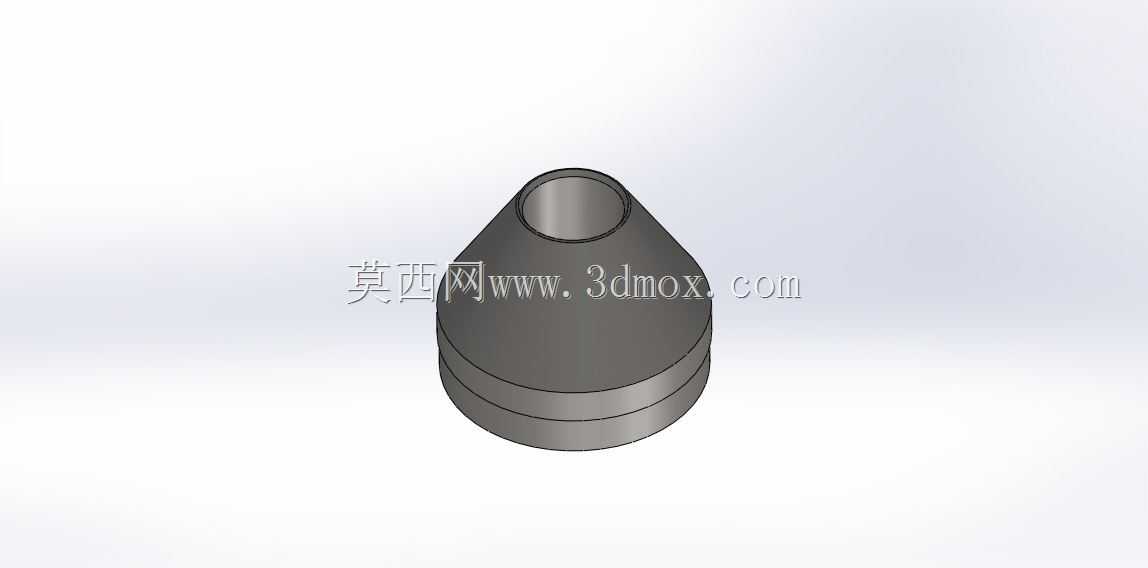

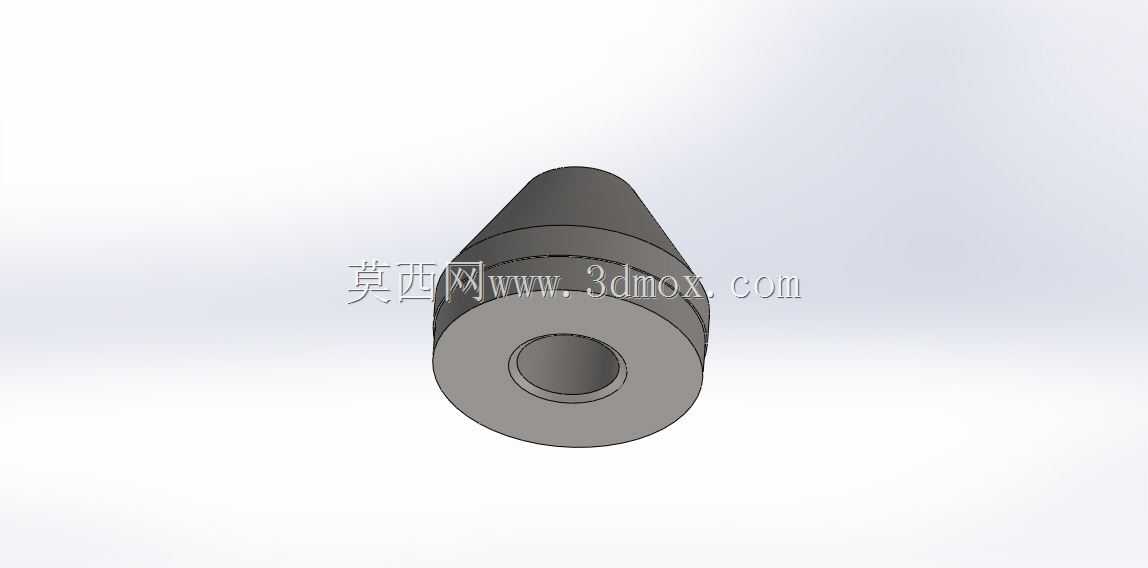

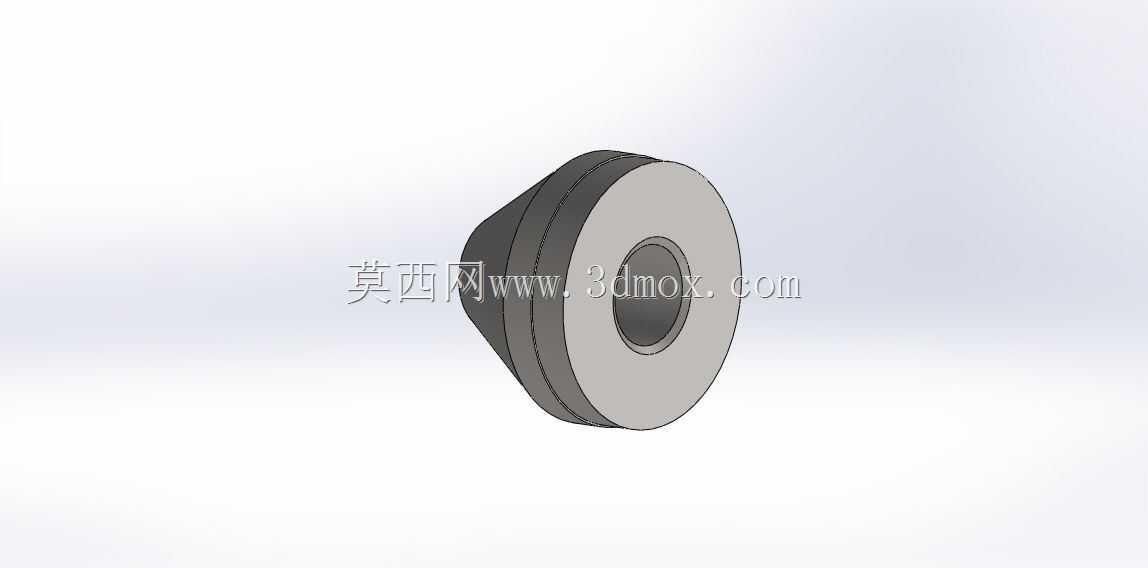

　　从结构布局来看，整体采用阶梯回转体构型，最外侧是大直径圆柱握持段，中段为平滑过渡的圆锥面，前端收窄形成带中心通孔的环形端面。大直径段的外圆面预留了足够的夹持宽度，既可以直接手持操作，也能够通过卡盘、钻夹头或者定制夹具装夹在半自动滑台上，适配手动工位和自动化集成工位两种使用方式。圆锥段的锥度经过收敛设计，坡面没有突变台阶，球体接触锥面后会沿斜面自然滚向中心，不会在锥面中段卡住；前端中心孔的孔径按照目标球体直径设置边界，孔口做了圆角钝化处理，避免硬接触时划伤球面精度，也能减少钢球被锐边磕碰产生的碎屑。尾部端面与中心孔保持同轴，整个回转体的轴线直线度是建模时重点控制的几何公差项，若外圆与内孔不同轴，拉拔过程中会出现偏载，球体容易从夹持口侧滑脱出。

　　建模过程中先以中心轴线为基准搭建旋转草图，把外圆柱段、圆锥过渡段、前端薄壁环和中心阶梯孔的轮廓一次绘制完成，再通过回转特征生成主体，后续补充端面倒角、孔口圆角以及外圆防滑纹理细节。结构设计上没有采用复杂的分体拼接，整体一体式构型能够承受轴向拉拔力，长期使用后锥面不会因为接缝错位出现刮球问题；中心孔分为入口导向段和中部限位段，导向段孔径略大于目标球径，保证球体可以顺畅进入，限位段配合弹性套或者负压通道形成握持力，球体进入后不会自行脱落。安装边界方面，大直径外圆作为装夹基准，装配时需要保证夹具夹持面与回转轴线重合，前端伸出长度根据作业深度调整，在深孔内取球时，前端锥面要完全进入孔口后方可启动拉拔动作，避免端口卡在工件台阶处；周边需要预留不小于锥面最大外径的操作空间，防止锥面外壁与相邻工装发生干涉。

　　实际选型时，可根据球体直径更换不同中心孔规格的收束头，锥面角度偏小适合在窄空间内远距离导球，锥面角度偏大则归集速度更快，适合散球平铺在平面托盘上的快速拾取场景。装置整体没有多余外露杆件，作业过程中不会勾挂线缆或密封件，在洁净装配车间、维修拆解工位都能稳定使用，结构简单且维护时只需清理中心通道内的粉尘与碎屑即可。
