十字型管道夹持连接接头结构

　　这套十字型管道夹持连接件主要面向多管路正交交汇、设备外围管线排布以及工装台架上的圆管固定场景，在自动化生产线外围走线、检测设备支架、轻型输送线护栏、实验室管路系统以及小型工艺装置中都比较常见。它的核心作用不是承担高压流体密封，而是把两根相互垂直的圆管在交叉位置可靠锁定，使管路或杆系形成稳定的空间框架，避免管段在受振、受碰或长期负载后出现相对转动与滑移。

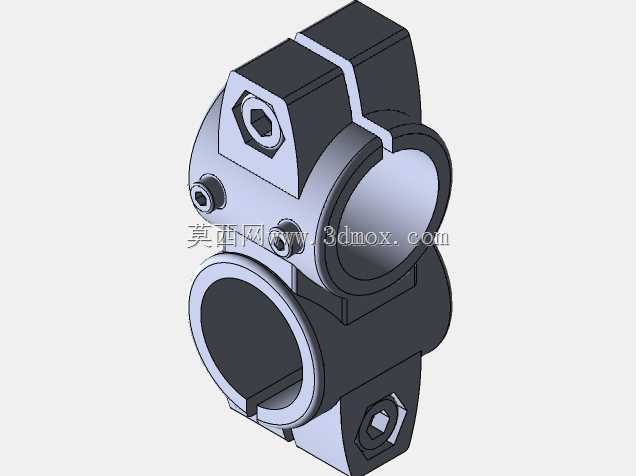

　　从结构上看，接头本体采用对开夹合思路，将十字交叉区域整合在一个紧凑壳体内，两个夹持通道分别对应不同方向的圆管。每个通道都保留足够的包络角，使夹紧力沿管壁周向分布，而不是集中在单点接触。相比单管卡箍叠加固定的方式，一体化十字接头能够减少叠装零件数量，缩短安装节点长度，也让交叉点的受力传递更加直接。

　　夹紧动作通过侧向螺钉完成。螺钉布置在接头外侧凸台上，装配时不需要把整根管子从端部穿入，只需松开夹体、套入目标管位，再交替拧紧螺钉即可固定。这种开口夹持方式对后期改造很友好：现场管线已经铺设完成时，可以在中间任意位置加装或调整接头，不必拆卸整条管路。夹体上的螺钉孔位和沉台结构需要保证螺钉头部贴合，拧紧后不能与相邻管面发生干涉，这也是三维建模时容易忽略的细节。

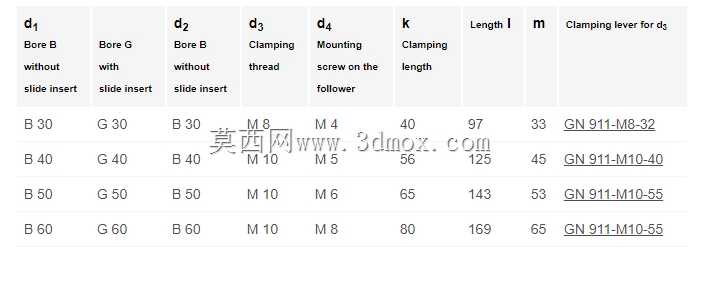

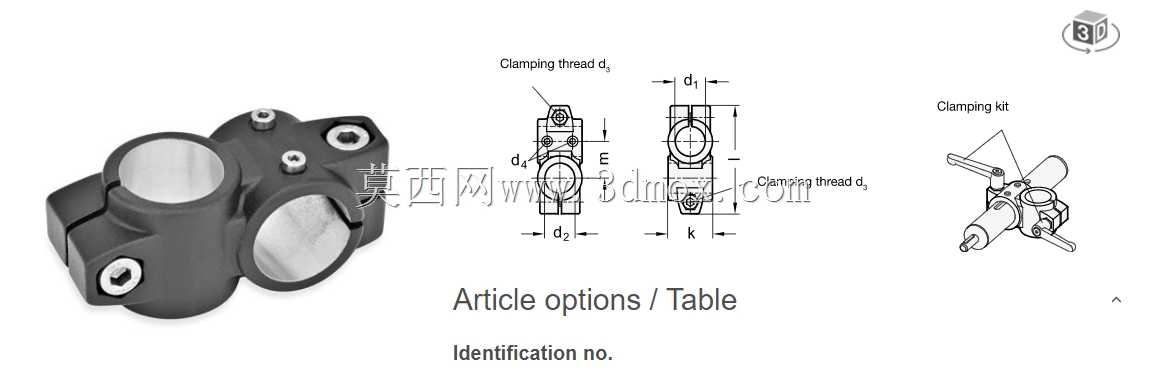

　　图纸中标注了夹紧螺纹、通道直径、外形宽度以及关键高度方向尺寸。建模时应把这些尺寸理解为安装边界，而不是孤立数值。横向与纵向管孔中心构成十字基准，夹体外部轮廓围绕两个通道做局部加厚，螺钉座区域向外凸出，底部和侧面则尽量收窄，以降低相邻管夹并排安装时的空间冲突。若在密集管架中使用，除了核对管径，还要关注接头最大外轮廓、扳手操作空间以及螺钉拧紧方向。

　　设计思路上，这类接头强调装拆效率与重复定位能力。夹体内孔不宜做成完全刚性的理论圆柱面，实际工程中会通过夹紧间隙和螺钉预紧力适应管材外径公差。对于金属圆管，接触面需要提供足够摩擦阻力；对于薄壁管或表面涂层管，则要控制局部压应力，防止夹伤、凹陷或涂层破损。夹体圆角过渡不仅是外观处理，更重要的是降低铸造或加工后的应力集中，使螺钉预紧力能够均匀传到夹持区。

　　在设备应用中，十字接头常与直管、弯头、支座和单孔管夹配合使用。比如防护栏框架中，竖向立管与横向横杆在交叉点连接，接头承受推拉和轻微冲击；在传感器安装支架上，两根圆管构成可调方位的支撑骨架，接头松开后可旋转、滑移调整位置，锁紧后保持检测角度；在气动或冷却管路布置中，它也可作为辅助固定件，把软管导向杆与主支撑管连接在一起。

　　三维结构处理时，应优先建立两管轴线的正交关系，再围绕轴线生成夹腔和外壁。螺钉、通孔、螺纹孔、沉孔、分型面和加强圆角都要单独表达清楚，因为这些特征直接影响装配校核。夹体闭合后，内孔与圆管之间应呈现合理接触关系，不能出现模型穿透；螺钉拧紧方向要保留工具进入路径；夹紧套件中的操作手柄或辅助件也要按实际装配位置摆放，用于检查现场是否存在转动受限。

　　选型时需要重点确认三个边界：一是被夹持圆管的外径是否与夹腔匹配，二是交叉两管是否严格正交或存在小角度偏差，三是接头外部凸出部分是否会与周围设备、墙板或其他管夹相碰。对于振动较大的设备，还应考虑防松措施，例如增加弹簧垫圈、耐落螺钉或在夹持面设置防滑结构。

　　整体来看，该接头把十字交汇、夹紧固定和现场可调三个功能集中在同一零件组中，结构紧凑，装拆逻辑清晰。它适合轻型框架和管路辅助连接，不应用来替代承受高压、大弯矩或强腐蚀工况的法兰与焊接节点。在建模和设计评审中，围绕管孔中心、夹持宽度、螺钉位置、外形包络和操作空间逐项核对，才能保证该连接件在实际装配中既装得上，也锁得住。
