气动式快速拨动夹紧工装夹具结构

　　在自动化产线的工件装夹环节，这类气动拨动式快速夹具承担着高频次、高一致性的压紧定位任务，常见于3C通讯零部件装配工位、小型五金件焊接工装、检测治具以及半自动组装线的工件固定场景。区别于手动肘节夹钳需要人工反复扳动操作，该结构将气动直线执行缸体与杠杆增力夹紧臂整合为一体，操作人员仅需通过气路换向阀控制压缩空气通断，即可完成夹臂的抬起避让与下压锁止动作，单工位装夹耗时可压缩至一秒以内，在批量连续生产场景下能够大幅降低操作工的重复劳动强度，同时避免人工施力不均带来的夹紧力波动问题。

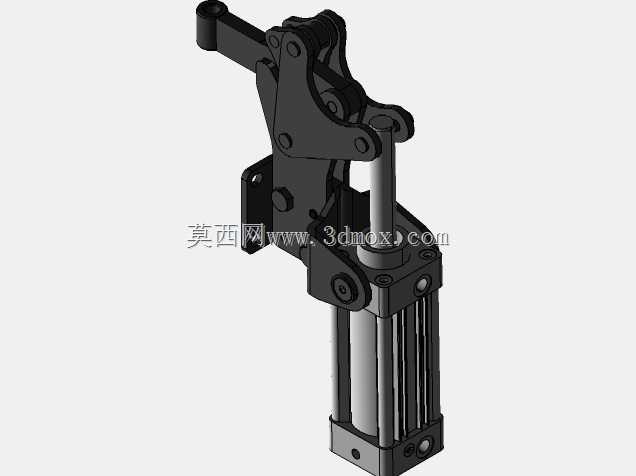

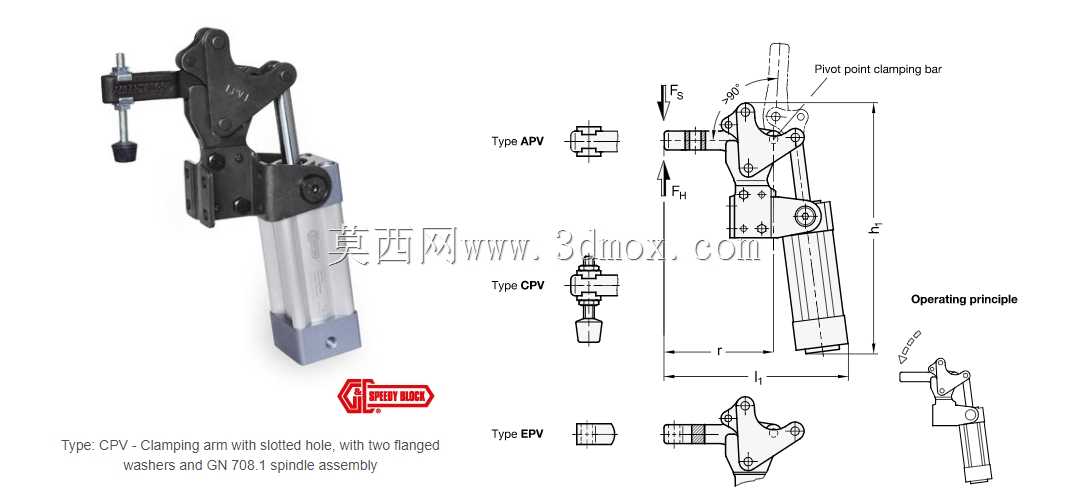

　　从结构功能逻辑拆解来看，整套机构的动力源为底部立式布置的标准气动气缸，缸体输出的直线推力通过中部铰接的连杆肘节机构传递至上端夹紧臂，利用连杆机构过死点的力学特性，在夹紧状态下即使气路出现瞬时失压，夹臂也不会意外松脱，具备可靠的机械自锁属性。夹臂末端设置有可调节高度的压头组件，压头螺杆配合锁紧螺母能够根据被夹持工件的厚度差微调下压行程，压头端部采用软性接触材质，既可以保证压紧面受力均匀，也能避免硬质金属直接压伤工件表面。缸体侧部预留有标准化的气路接口，接口规格匹配常规气动管路接头，现场布设气管时无需额外转接配件，气路走线可沿工装底板侧边排布，不会与工件取放路径产生干涉。

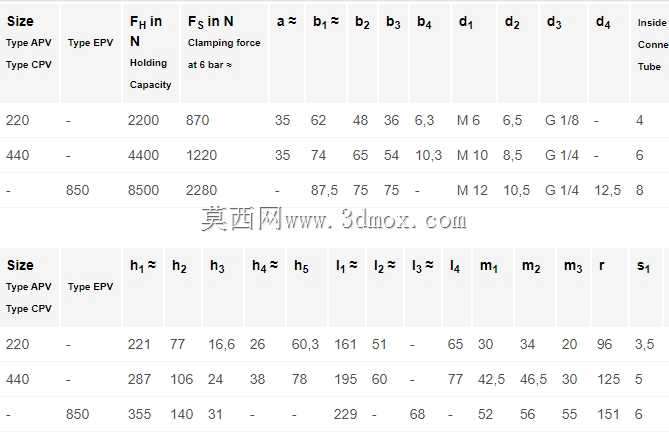

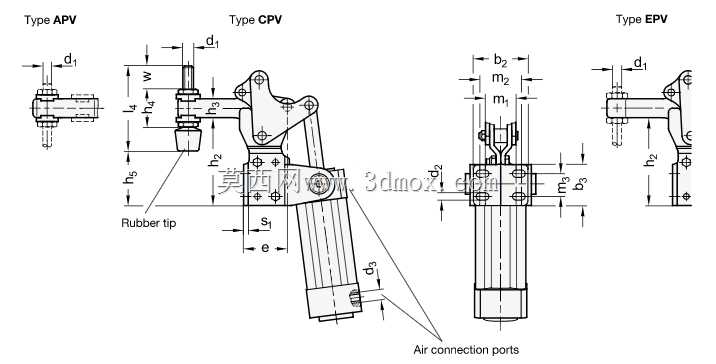

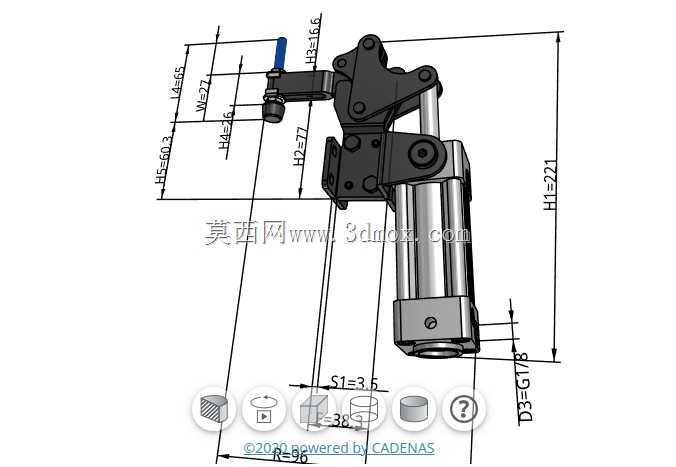

　　开展工位布局设计时，需要提前核对整套夹具的外形安装边界，模型标注的总高度尺寸为221mm，夹臂处于抬起避让状态时的上部空间高度、夹臂水平方向的伸出长度均有明确尺寸标注，夹座底部的安装孔位间距、安装板厚度尺寸可直接对接工装台板的T型槽或者预制螺纹孔。夹具侧向的轮廓尺寸标注包含夹臂闭合状态下的水平宽度60.3mm、夹臂铰接点的高度定位尺寸77mm，压头中心到缸体安装基准面的水平距离为66mm，这些尺寸参数在做治具排版时可以直接作为工位间距的设计依据，避免多套夹具并排布置时出现夹臂运动轨迹互相碰撞的问题。底部气缸的杆端连接尺寸、缸体外径参数也均符合通用气动元件的选型标准，后期维护时若缸体密封件出现磨损，可直接采购同规格标准气缸进行替换，无需对整套夹具体进行二次加工。

　　设计这套夹紧机构的三维结构时，首先要匹配工位的实际夹紧力需求，气缸缸径决定了理论输出推力，经过杠杆臂的力臂比例换算后，压头最终作用在工件上的压紧力需要大于工件在加工过程中受到的切削力、焊接移位力或者检测台的振动冲击力，同时压紧力上限不能超过工件自身的结构承压阈值，防止薄壁通讯类工件被压变形。夹臂的摆动行程设计需要兼顾两个维度的要求：夹紧状态下压头必须完全覆盖工件的压紧支撑区域，保证工件下方的定位支撑块与压头上下对正，避免工件受侧向力出现翘起偏移；松开状态下夹臂抬起后的净空高度要足够工件从治具定位槽内垂直取出，不会和夹臂发生剐蹭。铰接转轴的配合间隙在建模时需要预留合理的活动公差，既不能间隙过大导致夹紧臂出现旷量、压紧位置重复精度下降，也不能间隙过小导致机构运动卡滞，在压缩空气驱动下出现动作迟滞。

　　现场应用中这类夹具往往多套成组使用，比如在通讯产品外壳的组装工装上，会沿工件轮廓四周布置3到4套同型号气动夹钳，分别压住工件的多个边缘点位，保证工件在锁螺丝、点胶或者压合配件的过程中完全贴合定位基准面。气路设计时会将多套夹具的进气管路汇总到同一个电磁阀控制端，实现所有夹点同步压紧、同步松开，动作一致性远高于人工逐个操作手动夹钳。夹具体的所有黑色金属结构件表面均做了发黑防锈处理，在车间少量切削液、焊接烟尘的环境下长期使用也不会出现明显锈蚀，铰接转动位置预留有润滑注油点位，日常保养时可定期加注润滑脂，维持机构摆动的顺畅度。针对不同厚度的工件切换生产时，仅需要调整末端压头的螺杆伸出长度，无需更换夹臂主体或者调整气缸安装位置，换型调试的操作门槛极低，普通产线技工即可快速完成参数适配。
