渐进式矩阵定位冲压工装夹具结构

　　这套工装结构面向小尺寸薄型金属件的批量压合、冲切与定位工序，整体采用上下双层板式模架布局，在3C零部件、通讯接插件、小型五金端子类产线中可直接嵌入手动压机、小型气动压床或桌面型伺服压装工位使用。现场作业时，操作人员将待加工条料或预装工件放置于中层浮动托板的定位槽内，上模部分随压机滑块下行，顶部的圆柱驱动头承接压床输出的轴向压力，通过上模板将力均匀传递至下方工作型面，完成工件的折弯、铆压或裁切动作；行程结束后上模回升，四根导向立柱配合导套保证上下模全程对中，侧向伸出的拨料板可辅助操作人员将完成加工的工件从工作位取出，避免手部伸入模腔区域。

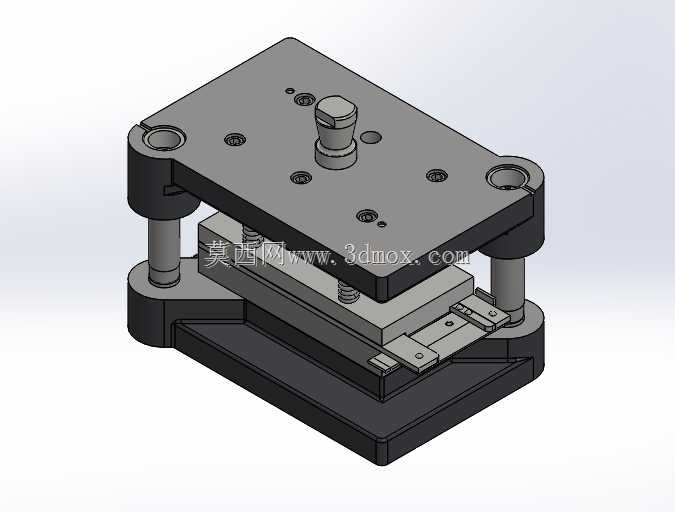

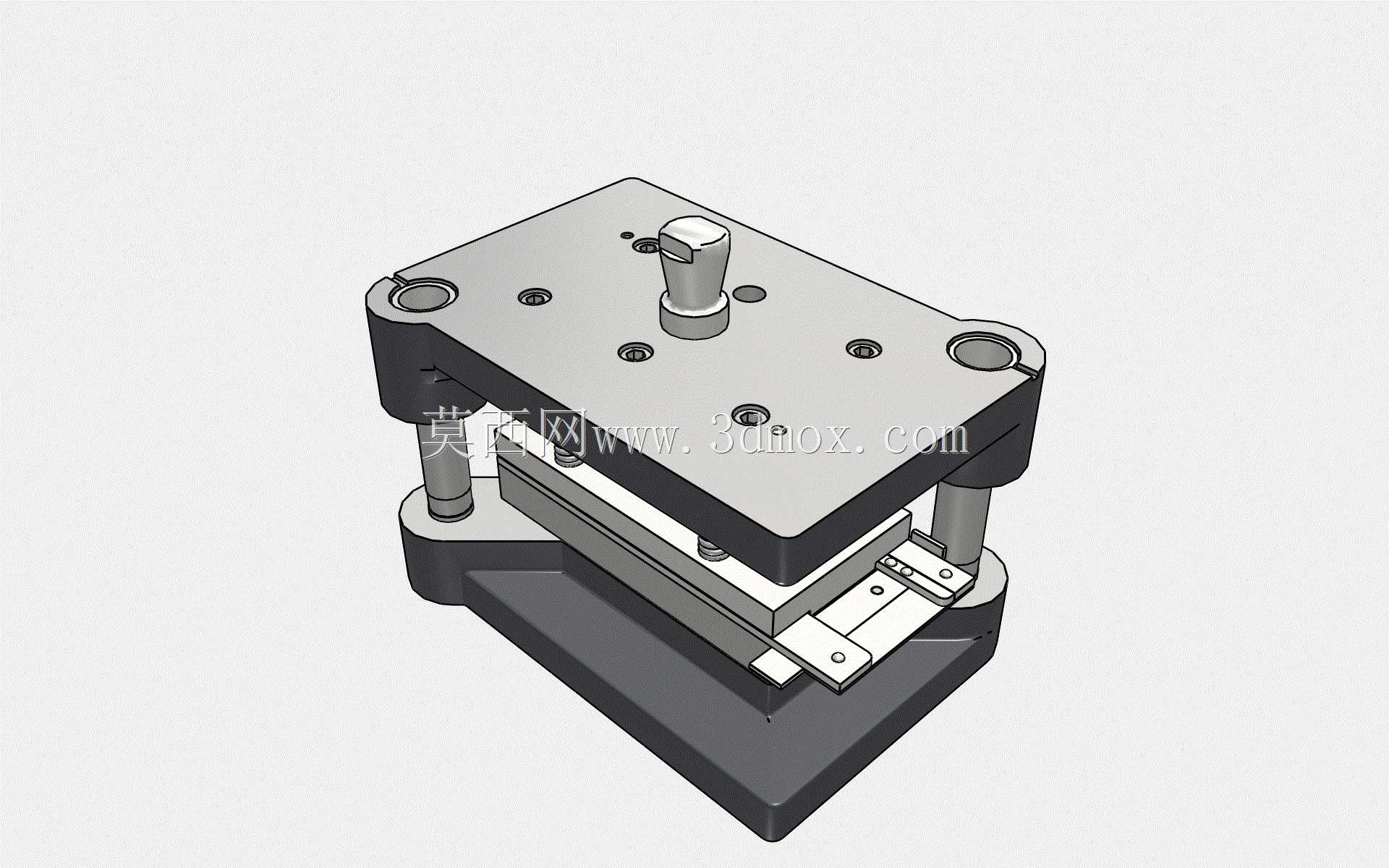

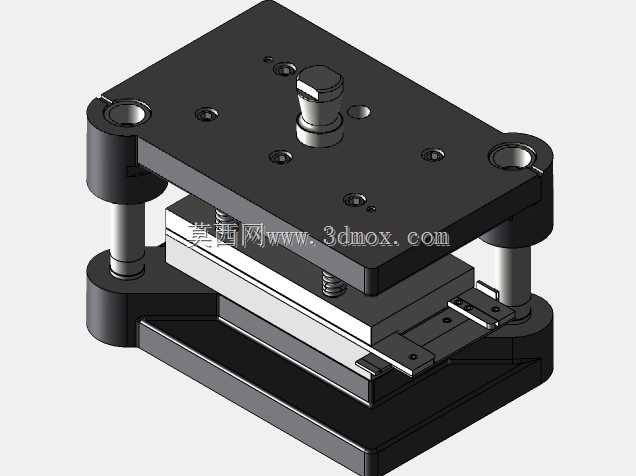

　　从结构设计逻辑来看，该工装没有采用复杂的连续模级进送进方案，而是针对小批量、多批次、换型频繁的通讯类小件加工场景做了简化：底座为整块厚实的下承板，提供压机工作台面安装的基准平面，四角预留的沉孔可直接穿过T型螺栓与压机槽位固定；下模工作组件通过多颗内六角螺钉锁紧在底座上方，型面块采用分体式拼装结构，磨损后可单独拆换单件镶块，不必整体报废模架。上模板同样为平板式构型，顶面居中布置的驱动头做了台阶轴定位，轴肩嵌入上模板沉孔后侧向锁止，压床压头接触驱动头顶端平面时不会出现偏载滑移；上模板四角安装导套，与底座竖起的四根镀铬导向柱形成滑动配合，导柱行程覆盖上下模完全闭合到安全开启的全区间，合模过程中即便操作人员放置工件存在轻微位置偏差，导向副也会先于工作型面接触完成纠偏，保护凸凹模刃口不发生撞损。

　　中层浮动托板是这套结构的核心功能件，它承担工件预装定位、压合过程中随动托料的作用：托板上加工有与工件轮廓匹配的定位槽和避让孔，待加工的薄料嵌入槽内后XY方向自由度被完全限制，托板下方设置弹性支撑件，上模下行时托板随压合行程同步下沉，让工件在被压紧的状态下逐步完成成型，避免薄件在悬空状态下受冲压力发生翘曲变形；托板侧向延伸出的小拨板带腰型安装孔，可根据工件取放方向调整伸出长度，手动即可拨动完成出料，不需要额外配置气动推料组件，压缩了工装的整体制造成本与外围气路需求。

　　安装边界方面，整套工装长宽尺寸控制在小型桌面压机的工作台适配范围内，底座底面为全平面加工，无需额外转接底板即可直接放置；闭合高度适配常规小型压床的开口区间，顶部驱动头的标准外径可匹配多数压床的压头接口，不需要定制转换接头。上模板顶面分布的多颗紧固螺钉用于固定内部成型镶块，镶块的排布采用矩阵式点位布局，可同时对一组多个工件同步完成压合作业，单次压合循环即可产出多件成品，在手动上下料的作业模式下也能获得稳定的生产节拍。结构中所有受力立柱、模板均选用调质钢材，导向配合面做淬火处理，长期高频次往复运行下导向间隙不会快速扩大；工作型面区域预留了足够的排料空隙，冲切产生的细小废料可从型面间隙直接下落至底座下方，不会卡在模腔内部造成垫模故障。针对通讯类小件厚度薄、成型精度要求高的特点，整套结构的压力传递路径短，从压头输出到工件成型面之间没有多级传动损耗，压装力控制线性度好，配合压力机的行程限位可精准控制压合深度，避免薄壁接插件出现过压碎裂或压合不到位的不良情况。
