线性执行器正交管夹十字连接支座

　　在非标自动化产线改造、工装夹具搭建以及轻型执行机构布置中，经常会遇到两根圆管或圆轴需要在空间中呈正交状态固定的场景。这类连接既要承受推杆往复运动带来的轴向推拉载荷，又要限制杆件之间的相对转动和滑移，若采用焊接方式，后期调整、拆卸和维护都十分不便；若采用简单抱箍叠加，又容易在交变载荷下出现松动、错位。该十字连接支座正是针对这类工程需求而构建的三维结构，核心作用是把线性执行器的缸体或导杆与另一根垂直布置的支撑圆管可靠连接，形成稳定的空间支撑节点。

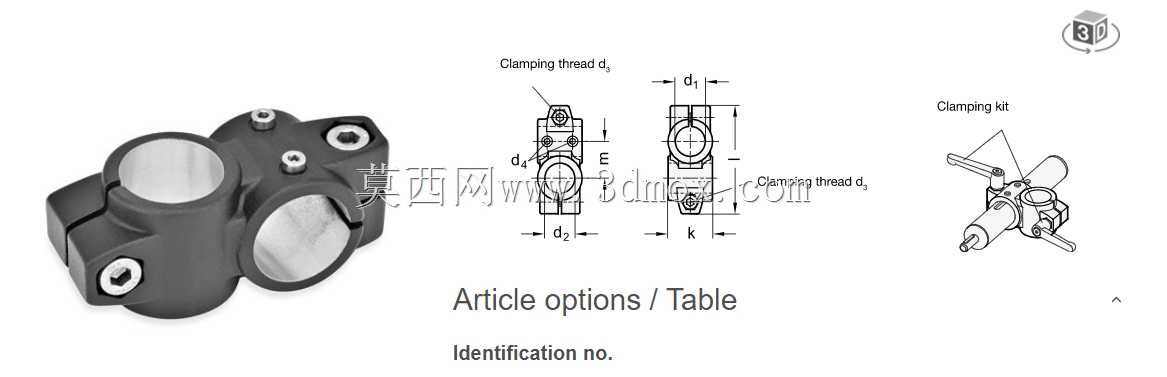

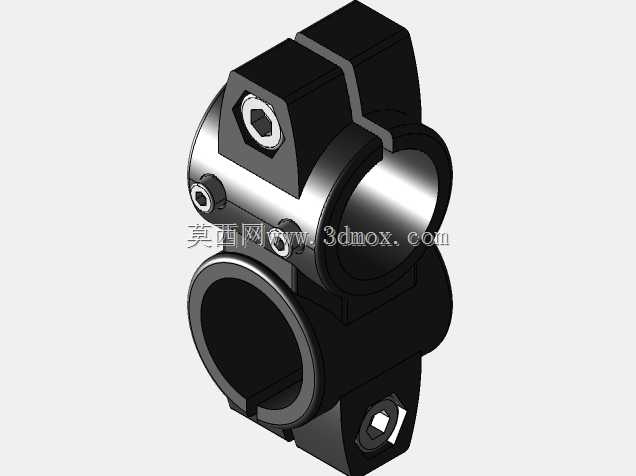

　　从结构组成来看，模型采用上下两组开合式抱箍腔体，分别容纳两根轴线相互垂直的圆管。每个抱箍沿径向开设剖分缝，依靠侧面紧固件收紧后，抱紧面与圆管外壁形成较大的接触包角，从而通过摩擦力传递扭矩和横向力。上部抱箍顶部延伸出带安装平面的凸台，凸台内预留内六角螺钉的沉孔与螺纹配合位置，可用于固定执行器端部附件、传感器支架或限位挡块；下部抱箍同样配置锁紧螺钉，使两根杆件在装配后保持确定的相对位置。抱箍本体在剖分缝两侧设置加厚耳板，螺钉预紧时耳板产生弹性变形，既保证足够的夹紧力，又避免本体因应力集中而开裂。

　　设计思路上，该连接件没有采用整体铸造式固定孔，而是选择开口夹持方案，优势在于对管径公差的适应性更强。现场施工时，圆管可以沿轴向穿入并在任意位置锁定，方便调整执行器的工作行程起点和支撑高度；维护拆卸时只需松开侧部螺钉，不必沿整根杆件端部抽离，尤其适合管路已布设完成的改造现场。抱箍内壁采用光滑圆弧面，避免尖锐棱边压伤管件表面；外壁则在受力较小区域做削边和减重处理，使整体轮廓紧凑，不会与周围线束、拖链或防护板发生干涉。

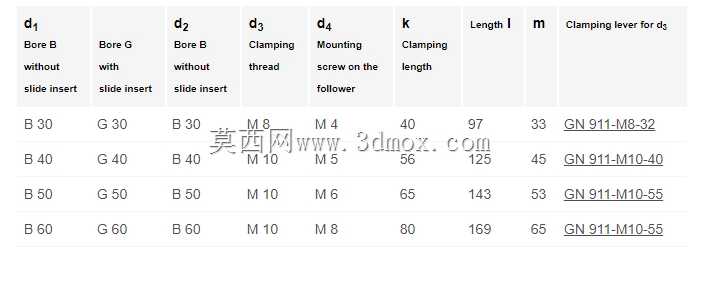

　　从安装边界考虑，三维建模时需要重点校核两条正交轴线的中心距，该尺寸直接决定两根圆管装配后的相对高度，也影响执行器输出轴线与被驱动部件的对中精度。抱箍外径、耳板宽度和顶部凸台高度共同构成节点的外包络，在密集排布的机架中应预留扳手操作空间，尤其是内六角螺钉的轴线方向不能被相邻管件遮挡。夹紧螺钉的规格和预紧扭矩需与管件材质匹配：若支撑管为薄壁铝合金，过度预紧会造成圆管局部压扁，反而降低夹持稳定性；若为钢制圆管，则可利用较大预紧力提高摩擦承载能力。

　　实际应用中，这类十字接头常见于轻型推料机构、闸门开度调节、翻板支撑、摄影与检测设备支架、农业机具杆件连接以及实验室测试台架。线性执行器工作时，推杆伸出和缩回会产生沿自身轴线的反作用力，该力通过上部抱箍传递到垂直支撑管，再由支座整体分散到机架；当执行器承受侧向偏载时，上下抱箍的正交约束能够抑制节点扭转，使输出端运动轨迹保持平直。若节点处需要频繁调整角度，可在锁紧前转动抱箍位置，使执行器轴线对准负载方向，锁定后即可形成刚性连接。

　　建模过程中，圆弧夹持面与剖分缝的衔接是细节重点。缝宽需要在自由状态下保持微小间隙，保证螺钉拧紧时上下抱箍能够继续收敛并贴紧管件；若缝宽过小，零件制造误差可能导致抱箍尚未抱紧管件就已端面接触，丧失夹紧能力。螺钉头沉孔深度也要控制，既要让内六角头部完全沉入，避免外露划伤，又不能因沉孔过深削弱耳板强度。本体过渡圆角分布在耳板根部和凸台交接处，用于降低淬火或受力时的应力峰值。

　　整体而言，该连接支座把两根正交圆管的夹持、执行器附件安装以及节点位置调节集成在一个紧凑零件中，结构简单、装拆灵活，对轻量化机架和快速重构产线具有较强适用性。工程选型时只需确认被夹持圆管外径、执行器安装孔位以及节点周围操作空间，即可将其纳入台架骨架设计，作为线性驱动单元与支撑管路之间的可靠过渡构件。
