离心式运动发生器三爪联动执行机构

项目分类:通用机械零部件 发布时间:2022-06-09 ID:649850
  • 离心式运动发生器三爪联动执行机构
  • 离心式运动发生器三爪联动执行机构
  • 离心式运动发生器三爪联动执行机构

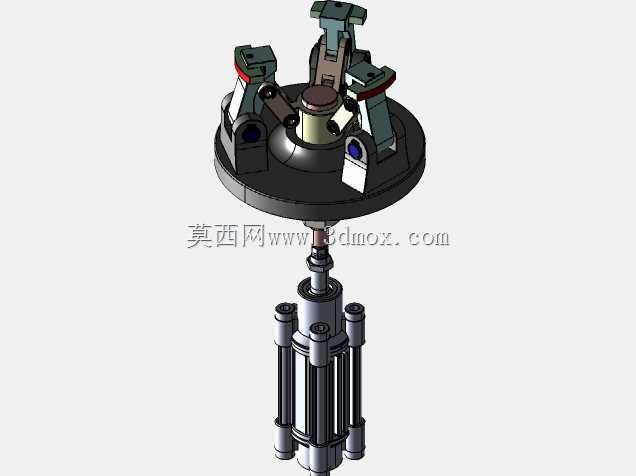

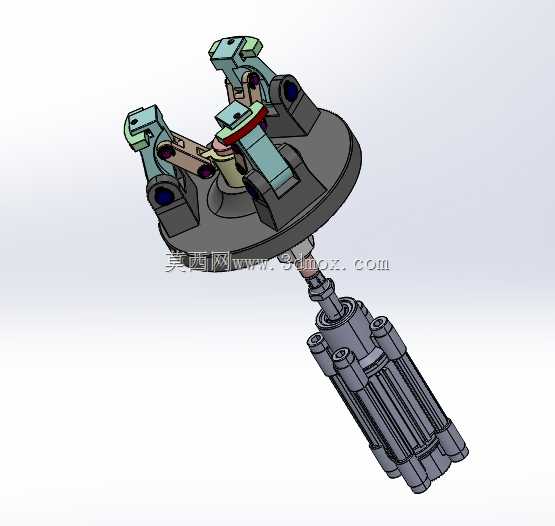

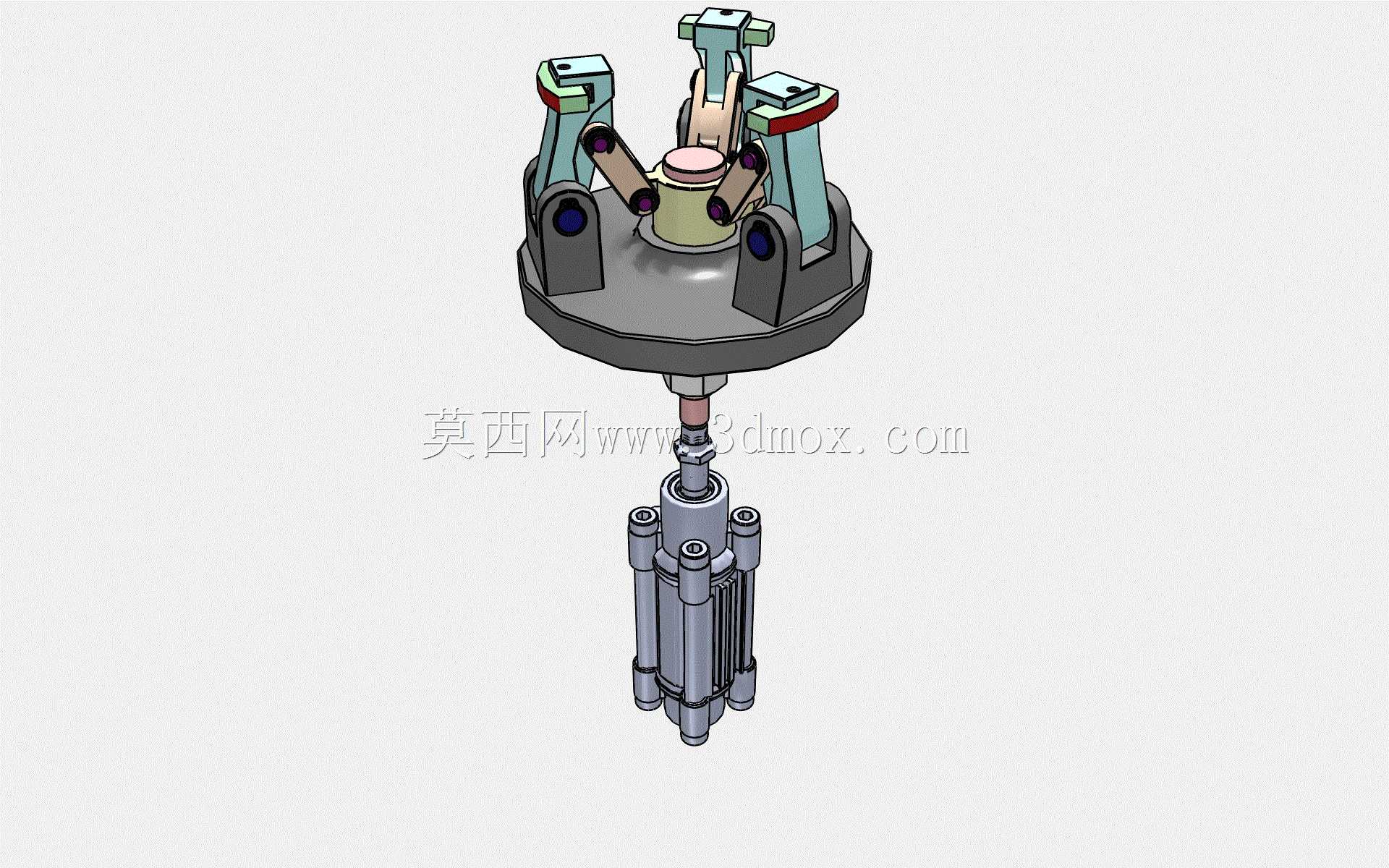

  这套离心式运动发生器的结构主体由下部直线驱动气缸、中部传动连杆、上部三爪同步夹持执行端三部分组成,整体采用立式同轴布置,驱动轴线与夹持工作端面垂直重合,所有运动部件围绕中心回转轴线对称分布,运行过程中径向载荷相互抵消,不会产生额外的偏载力矩。从实际产线应用场景来看,这类机构常被布置在小型零件自动化分拣工位、回转式装配线的工件上料位、检测设备的自动夹持工位,针对轴类小零件、盘类薄件、异形塑胶件完成定心夹持动作,依靠离心配重与连杆联动的组合特性,在驱动端输入直线行程后,三个夹爪可同步沿径向完成开合,不需要额外加装同步齿轮或者分流气路,就能保证三个夹持点的径向位移量完全一致,定心精度远高于普通独立驱动的三爪夹具。

  从结构设计思路拆解,下部选用的是标准紧凑型导杆气缸,缸体四周集成了四根导向光轴,活塞杆输出端通过浮动接头与中部的升降主轴连接,既可以补偿少量的同轴度安装误差,也能避免活塞杆承受径向剪切力,大幅延长驱动元件的使用寿命。升降主轴向上穿过底座的直线轴承孔,顶端连接一个浮动滑台,滑台圆周方向均匀铰接了三根传动连杆,每根连杆的另一端分别对应连接一个夹爪摆臂,摆臂通过转轴固定在顶部的圆形安装基座上。当气缸活塞杆向上伸出时,推动滑台沿轴向抬升,连杆会推动三个摆臂同时绕各自的转轴向外摆动,夹爪处于张开状态;当活塞杆回缩时,滑台下移,连杆拉动摆臂向内收拢,三个夹爪同步向中心靠拢,完成工件的夹持动作。夹爪的夹持端预留了标准安装孔位,可以根据被夹持工件的外形更换V型块、平压块、仿形胶垫等不同触头,适配圆柱面、平面、异形曲面的夹持需求,夹臂上还加装了可调限位螺钉,能够精准限制夹爪的最大张开角度,避免行程超限造成连杆机构卡死。

  在安装边界方面,整套机构的最大外轮廓集中在顶部圆形基座范围,基座圆周均匀开设了三个沉头安装孔,可以直接通过螺栓固定在设备工作台面、线体旁的安装立板或者回转分度盘上,下部气缸的轴向伸出长度不会超出基座的投影范围,侧向没有突出的管路或者元件,布局非常紧凑,不需要预留过大的侧向操作空间。气路接口布置在气缸的底部侧方,接入常规压缩空气管路即可工作,用户可以在气路中加装节流阀调节气缸的运动速度,控制夹爪开合的节奏,匹配产线的生产节拍;如果需要夹持力可控,也可以在气路中加装调压阀,通过调整输入气压改变夹持力大小,避免夹伤薄壁软质工件。

  和常规的电动三爪卡盘相比,这套连杆联动的离心式结构没有复杂的减速齿轮组、伺服电机和驱动电路,零部件全部为常规机械加工件,维护时只需要定期给铰接点加注润滑脂、检查转轴的紧固状态即可,故障率极低,在粉尘、少量切削液飞溅的车间环境下也能稳定运行。结构的对称设计让高速运转场景下的动平衡表现优异,当整套机构随分度盘回转或者配套主轴旋转时,三个夹爪产生的离心力会通过连杆相互约束,转速升高时夹爪的夹持力还会随离心作用小幅提升,避免高速旋转过程中工件松脱,这也是这类离心式夹持结构区别于普通静态夹具的核心特性。建模过程中所有铰接位置都预留了实际的装配间隙,连杆、摆臂、转轴的配合尺寸完全符合机械加工的公差规范,不存在运动干涉,工程师可以直接基于该结构调整夹爪行程、基座直径、气缸规格,快速衍生出适配不同工件尺寸的变型夹持机构,用于专机设计、自动化工位改造的方案参考。
