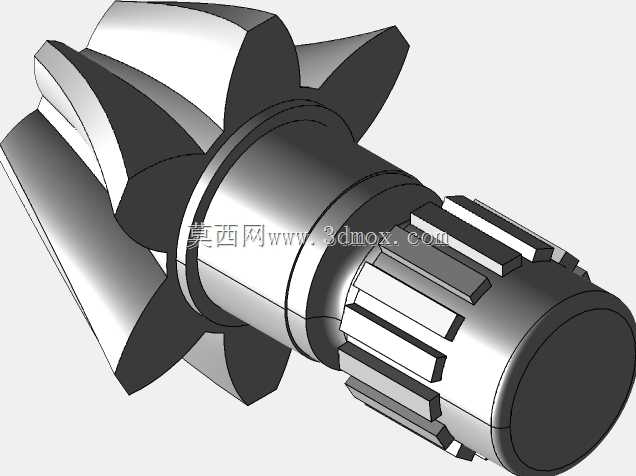

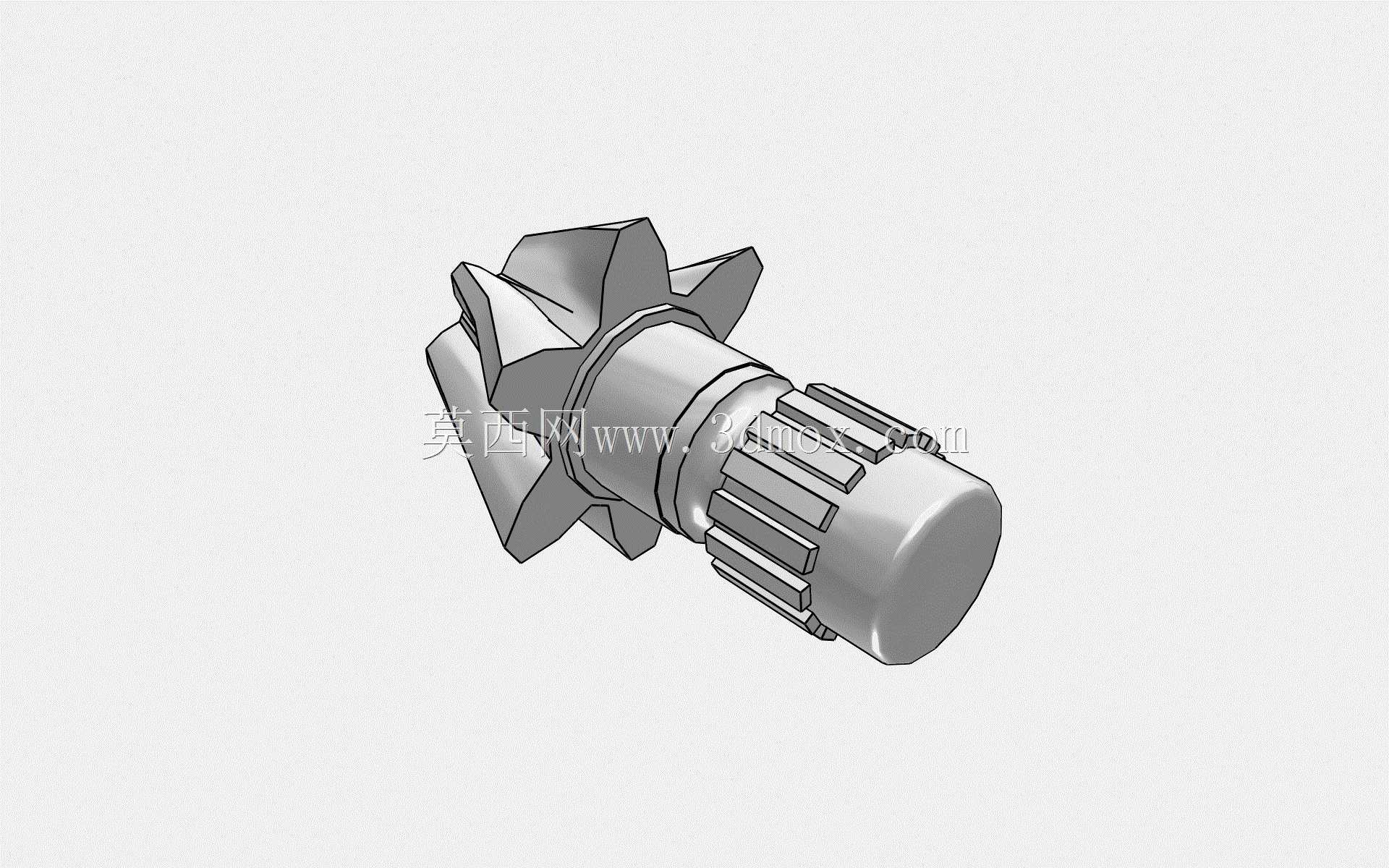

带花键轴段的螺旋锥齿轮传动件

　　该零件属于小模数螺旋锥齿轮轴类传动件，将主动螺旋锥齿轮、支承轴颈、外花键联接段整合为一体，常见于手持动力工具、小型园林机械、便携通讯设备配套驱动机构以及紧凑空间内的角向传动装置中。这类结构的核心作用，是把输入端的旋转动力通过花键段传递至锥齿轮端，再依靠螺旋锥齿的啮合，把动力轴线偏转90度后输出，在有限壳体空间内完成减速与转向。

　　从实际装配关系看，零件中部的光滑圆柱轴颈是主要支承边界，设计时需与壳体内的滚动轴承或滑动轴套配合，轴颈直径、台阶长度和倒角尺寸直接决定轴承选型、轴向定位以及齿轮啮合侧隙的可调范围。端部外花键用于和联轴器、离合器或驱动轴套联接，花键齿的均布精度、定心方式和有效配合长度会影响扭矩传递的平稳性；若花键段过长，会增加悬臂质量和装配尺寸，过短则容易在冲击载荷下出现压溃或松脱。

　　螺旋锥齿轮位于轴的一端，齿形呈螺旋状分布，相比直齿锥齿轮，其重合度更大，啮合过程中多齿逐步接触，运转噪声更低，承载能力也更适合高速、小扭矩且频繁启停的工况。建模时需要重点控制齿坯锥角、螺旋方向、齿宽、节锥距、齿顶倒角和根切区域。齿部与轴颈之间设置过渡台阶，可用于轴承内圈或隔套的轴向抵靠；台阶圆角不能随意放大，否则会造成轴承无法贴紧，也不能过小，否则热处理和受载时容易在应力集中处产生裂纹。

　　设计思路上，这种一体式轴齿轮避免了齿轮与轴分体装配带来的键连接间隙，适合对回转精度、空间重量和响应速度要求较高的机构。输入端采用花键联接，可在保证同轴定心的同时方便拆装；齿轮端采用悬臂布置时，应尽量缩短锥齿轮受力点到前支承的距离，以降低轴承支反力和轴端挠度。若设备壳体内部还包含润滑脂腔，轴颈台阶处还需考虑油封或挡油环的安装位置，避免润滑介质沿花键段外泄。

　　外形尺寸方面，三维结构需要同时表达齿轮最大外径、齿部轴向宽度、花键段长度与外径、各轴颈直径以及总长度。安装边界不只取决于零件本体轮廓，还应预留轴承外圈、锁紧螺母、调整垫片和壳体壁厚的空间。锥齿轮啮合区周边要保证足够的齿顶安全间隙，防止高速转动时与壳体或相邻件发生擦碰；花键末端通常设置引导倒角，便于外部套类零件快速装入。

　　在工程应用中，该类零件常用于需要改变传动方向的紧凑驱动模块，例如角向工作头、小型减速器、便携设备传动箱以及轻载自动化执行机构。其受力状态包含啮合径向力、轴向力和花键扭矩，因此齿面、轴颈和花键侧面都是关键工作面。结构建模时应保留真实的齿形过渡、轴肩圆角、端部倒角和花键齿廓，便于后续进行干涉检查、装配校核、工程图出图以及加工工艺规划。通过完整三维数模，可以在设计阶段验证齿轮与箱体、轴承、密封件和输入联接件之间的空间关系，减少样机装配时因轴向尺寸链或支承位置不合理造成的返工。
