八木宇室外定向电视接收天线结构

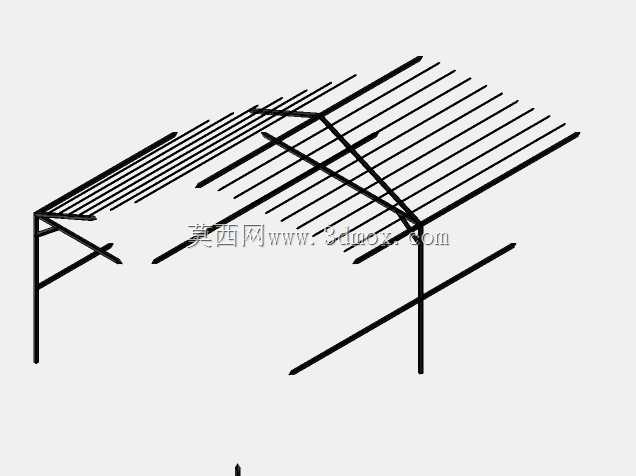

　　这套杆件式定向接收装置属于典型八木宇田天线结构，整体由一根纵向主支撑主梁、多根平行排布的无源引向振子、末端反射振子以及中部有源折合振子组成，所有杆件均采用等径直圆管加工，通过十字交叉卡扣固定在主梁上，结构简洁且风阻极低，专门面向城郊、乡村等弱信号区域的地面广播电视信号接收场景使用。

　　从现场安装的实际工况来看，这类天线通常架设在屋面立杆或者室外专用抱杆上，安装时需要将天线主梁的轴向精准对准本地电视发射塔的方位，俯仰角根据发射塔距离和地形高差调整，一般保持水平或小幅仰角即可。多根平行引向振子沿信号来向依次排布，长度逐段小幅缩短，后方长度略长的反射振子则负责屏蔽背向干扰信号，中部的有源折合振子通过馈线连接室内机顶盒或者电视调谐器，整体增益远高于普通拉杆天线，能够有效抑制多路径反射带来的重影干扰，在丘陵、楼宇遮挡区域的接收表现尤为稳定。

　　结构设计上，所有振子均采用空心薄壁金属圆管，在保证导电截面满足射频信号传导要求的前提下，尽可能降低整体自重，主梁选用壁厚稍大的金属管材承担全部悬臂载荷，交叉位置的固定件既可以采用冲压金属抱箍锁紧，也可以通过绝缘塑料卡座隔离，避免不同振子之间出现意外电连接破坏预设的天线阻抗匹配。振子之间的间距按照工作频段的波长比例设定，引向振子间距通常控制在0.15~0.3倍波长区间，反射振子与有源振子的间距略小，整套参数经过匹配后可以在指定的电视频段内获得稳定的单向辐射方向图，前后比指标优异，侧向和后方的移动通信、工业电磁干扰很难窜入接收链路。

　　安装边界方面，整套天线展开后沿主梁方向的总长度根据接收频段不同通常在1.5米至3米区间，振子横向单根长度最长的反射振子约为工作频段中心频率对应半波长尺寸，整体横向宽度不超过1.5米，竖向投影厚度仅为主梁与振子的管径之和，外露轮廓非常扁平。屋面安装时配套的抱杆需要预留至少0.5米的竖直固定段，天线尾部与屋面女儿墙、金属水箱等遮挡物的水平距离建议大于1米，避免近场金属物体扰乱天线的方向特性。由于全部构件均为细长圆杆，迎风面积极小，常规沿海大风区域仅需在主梁中部增加一道斜向风撑即可满足抗风要求，日常使用中几乎没有活动磨损部件，仅需数年一次检查固定卡扣的锈蚀情况、重新紧固螺栓即可长期稳定工作。

　　建模过程中需要重点保证每根振子与主梁的垂直相交关系，所有平行振子的端面保持齐平，有源折合振子的弯折段间距、馈电点的预留位置都要和实际加工尺寸对齐，后续出工程图时可以直接批量生成圆管下料清单，固定卡扣的位置也可以在装配体中直接定位，省去现场反复丈量间距的工序，对于批量生产民用室外电视天线、定制偏远区域通信接收天线的结构设计工作有很强的参考价值。
